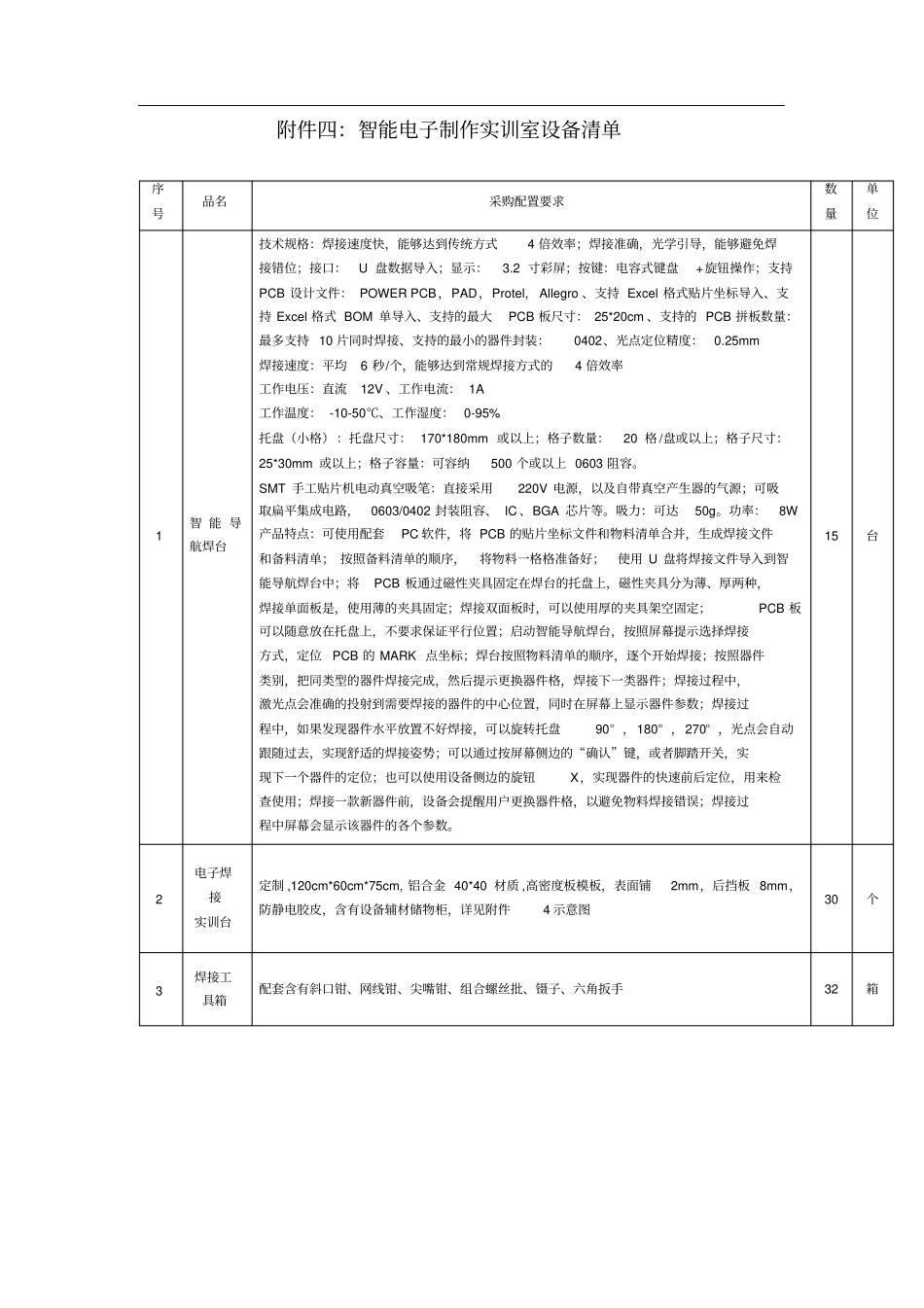

附件四：智能电子制作实训室设备清单序号品名采购配置要求数量单位1智能导航焊台技术规格：焊接速度快，能够达到传统方式4倍效率；焊接准确，光学引导，能够避免焊接错位；接口：U盘数据导入；显示：3.2寸彩屏；按键：电容式键盘+旋钮操作；支持PCB设计文件：POWERPCB，PAD，Protel，Allegro、支持Excel格式贴片坐标导入、支持Excel格式BOM单导入、支持的最大PCB板尺寸：25*20cm、支持的PCB拼板数量：最多支持10片同时焊接、支持的最小的器件封装：0402、光点定位精度：0.25mm焊接速度：平均6秒/个，能够达到常规焊接方式的4倍效率工作电压：直流12V、工作电流：1A工作温度：-10-50℃、工作湿度：0-95%托盘（小格）：托盘尺寸：170*180mm或以上；格子数量：20格/盘或以上；格子尺寸：25*30mm或以上；格子容量：可容纳500个或以上0603阻容。SMT手工贴片机电动真空吸笔：直接采用220V电源，以及自带真空产生器的气源；可吸取扁平集成电路，0603/0402封装阻容、IC、BGA芯片等。吸力：可达50g。功率：8W产品特点：可使用配套PC软件，将PCB的贴片坐标文件和物料清单合并，生成焊接文件和备料清单；按照备料清单的顺序，将物料一格格准备好；使用U盘将焊接文件导入到智能导航焊台中；将PCB板通过磁性夹具固定在焊台的托盘上，磁性夹具分为薄、厚两种，焊接单面板是，使用薄的夹具固定；焊接双面板时，可以使用厚的夹具架空固定；PCB板可以随意放在托盘上，不要求保证平行位置；启动智能导航焊台，按照屏幕提示选择焊接方式，定位PCB的MARK点坐标；焊台按照物料清单的顺序，逐个开始焊接；按照器件类别，把同类型的器件焊接完成，然后提示更换器件格，焊接下一类器件；焊接过程中，激光点会准确的投射到需要焊接的器件的中心位置，同时在屏幕上显示器件参数；焊接过程中，如果发现器件水平放置不好焊接，可以旋转托盘90°，180°，270°，光点会自动跟随过去，实现舒适的焊接姿势；可以通过按屏幕侧边的“确认”键，或者脚踏开关，实现下一个器件的定位；也可以使用设备侧边的旋钮X，实现器件的快速前后定位，用来检查使用；焊接一款新器件前，设备会提醒用户更换器件格，以避免物料焊接错误；焊接过程中屏幕会显示该器件的各个参数。15台2电子焊接实训台定制,120cm*60cm*75cm,铝合金40*40材质,高密度板模板，表面铺2mm，后挡板8mm，防静电胶皮，含有设备辅材储物柜，详见附件4示意图30个3焊接工具箱配套含有斜口钳、网线钳、尖嘴钳、组合螺丝批、镊子、六角扳手32箱4短焦投影机液晶面板尺寸≥0.63英寸,分辨率：1024X768、标准亮度≥2700流明(根据ISO21118国际标准测定)，对比度≥5000：1，灯泡功率≥225WUHP。投影距离:68CM投射80英寸画面，具有直接开关机、无PC演示、视频降噪、输入信号源命名、HDCR等功能,顶部换灯，新型特制双重静电过滤网（侧面更换），具有黑板和白板模式,日程表，无线网络及智能设备控制功能，初始画面/简易菜单/高级菜单均加入机器型号名，便于管理。三重防盗功能（防盗杆、投影位置检测器、PIN锁）,重量≤3.8KG.提供3C认证证书（制造商名称与生产企业名称必须一致）拒绝OEM产品。1台5电子白板规格尺寸：≥86英寸、投影区尺寸（mm）≥1628×1221，画面比例4：3；分辨率：≥17000×12000；书写技术：电磁感应技术；通信方式：USB连接。书写方式：双笔书写功能，两支电磁笔可以在电子白板上同时进行书写；软件要求：软件可以将PPT文件文件导入到软件中，并且保持PPT文件中对象的独立性，并可以对对象进行再次的编辑和保存，方便教师进行备课；2、在同一软件下，提供备课和授课两种模式。备课和授课状态下用户可以一键进行两种模式的快速转换和内容预览；用户可以根据投影输出分辨率，自定义设置页面的大小，适应不同的屏幕分辨率。用户可以根据教学内容对当前页面进行等比例缩放；软件提供至少20种以上的页面显示特效，用户可以根据教学需要选择页面的淡出、推出、擦除、条纹等特效；1个6展台像素300万像素；解像度（VGA）850线；整机变焦放大220倍；一键自动优化调节功能，可自动调节清晰度、亮度和色彩；红色增益及蓝色增益功能，具有同屏对比功能；自动白平衡、...
