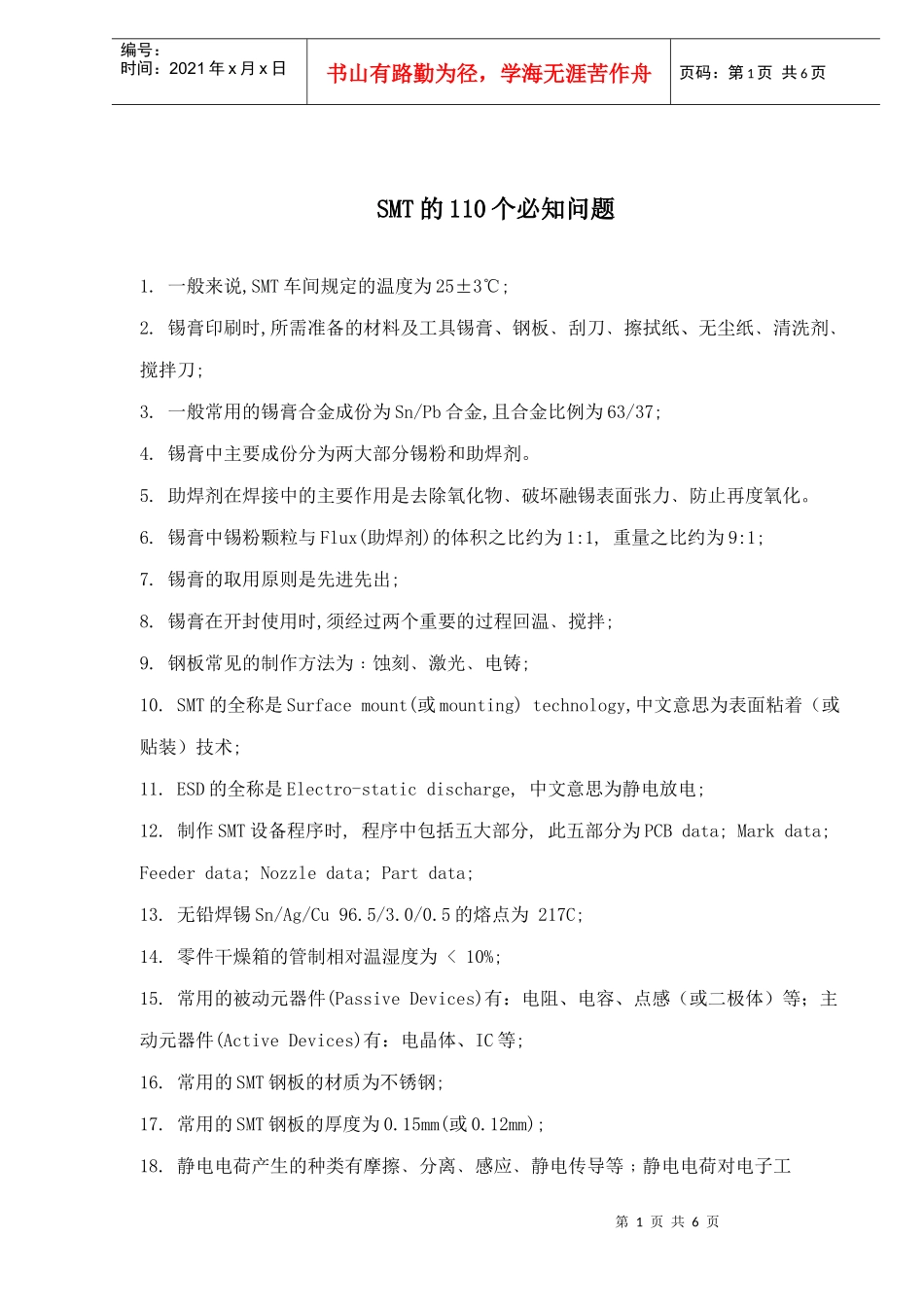

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页SMT的110个必知问题1.一般来说,SMT车间规定的温度为25±3℃;2.锡膏印刷时,所需准备的材料及工具锡膏、钢板﹑刮刀﹑擦拭纸、无尘纸﹑清洗剂﹑搅拌刀;3.一般常用的锡膏合金成份为Sn/Pb合金,且合金比例为63/37;4.锡膏中主要成份分为两大部分锡粉和助焊剂。5.助焊剂在焊接中的主要作用是去除氧化物﹑破坏融锡表面张力﹑防止再度氧化。6.锡膏中锡粉颗粒与Flux(助焊剂)的体积之比约为1:1,重量之比约为9:1;7.锡膏的取用原则是先进先出;8.锡膏在开封使用时,须经过两个重要的过程回温﹑搅拌;9.钢板常见的制作方法为﹕蚀刻﹑激光﹑电铸;10.SMT的全称是Surfacemount(或mounting)technology,中文意思为表面粘着（或贴装）技术;11.ESD的全称是Electro-staticdischarge,中文意思为静电放电;12.制作SMT设备程序时,程序中包括五大部分,此五部分为PCBdata;Markdata;Feederdata;Nozzledata;Partdata;13.无铅焊锡Sn/Ag/Cu96.5/3.0/0.5的熔点为217C;14.零件干燥箱的管制相对温湿度为<10%;15.常用的被动元器件(PassiveDevices)有：电阻、电容、点感（或二极体）等；主动元器件(ActiveDevices)有：电晶体、IC等;16.常用的SMT钢板的材质为不锈钢;17.常用的SMT钢板的厚度为0.15mm(或0.12mm);18.静电电荷产生的种类有摩擦﹑分离﹑感应﹑静电传导等﹔静电电荷对电子工第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页业的影响为﹕ESD失效﹑静电污染﹔静电消除的三种原理为静电中和﹑接地﹑屏蔽。19.英制尺寸长x宽0603=0.06inch*0.03inch﹐公制尺寸长x宽3216=3.2mm*1.6mm;20.排阻ERB-05604-J81第8码“4”表示为4个回路,阻值为56欧姆。电容ECA-0105Y-M31容值为C=106PF=1NF=1X10-6F;21.ECN中文全称为﹕工程变更通知单﹔SWR中文全称为﹕特殊需求工作单﹐必须由各相关部门会签,文件中心分发,方为有效;22.５S的具体内容为整理﹑整顿﹑清扫﹑清洁﹑素养;23.PCB真空包装的目的是防尘及防潮;24.品质政策为﹕全面品管﹑贯彻制度﹑提供客户需求的品质﹔全员参与﹑及时处理﹑以达成零缺点的目标;25.品质三不政策为﹕不接受不良品﹑不制造不良品﹑不流出不良品;26.QC七大手法中鱼骨查原因中４M1H分别是指（中文）:人﹑机器﹑物料﹑方法﹑环境;27.锡膏的成份包含﹕金属粉末﹑溶济﹑助焊剂﹑抗垂流剂﹑活性剂﹔按重量分﹐金属粉末占85-92%﹐按体积分金属粉末占50%﹔其中金属粉末主要成份为锡和铅,比例为63/37﹐熔点为183℃;28.锡膏使用时必须从冰箱中取出回温,目的是﹕让冷藏的锡膏温度回复常温﹐以利印刷。如果不回温则在PCBＡ进Reflow后易产生的不良为锡珠;29.机器之文件供给模式有﹕准备模式﹑优先交换模式﹑交换模式和速接模式;30.SMT的PCB定位方式有﹕真空定位﹑机械孔定位﹑双边夹定位及板边定位;31.丝印（符号）为272的电阻，阻值为2700Ω，阻值为4.8MΩ的电阻的符号（丝印）为485;32.BGA本体上的丝印包含厂商﹑厂商料号﹑规格和Datecode/(LotNo)等信息;33.208pinQFP的pitch为0.5mm;34.QC七大手法中,鱼骨图强调寻找因果关系;第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页37.CPK指:目前实际状况下的制程能力;38.助焊剂在恒温区开始挥发进行化学清洗动作;39.理想的冷却区曲线和回流区曲线镜像关系;40.RSS曲线为升温→恒温→回流→冷却曲线;41.我们现使用的PCB材质为FR-4;42.PCB翘曲规格不超过其对角线的0.7%;43.STENCIL制作激光切割是可以再重工的方法;44.目前计算机主板上常被使用之BGA球径为0.76mm;45.ABS系统为绝对坐标;46.陶瓷芯片电容ECA-0105Y-K31误差为±10%;47.Panasert松下全自动贴片机其电压为3Ø200±10VAC;48.SMT零件包装其卷带式盘直径为13寸,７寸;49.SMT一般钢板开孔要比PCBPAD小4um可以防止锡球不良之现象;50.按照《PCBA检验规》范当二面角＞９０度时表示锡膏与波焊体无附着性;51.IC拆包后湿度显示卡上湿度在大于30%的情况下表示IC受潮且吸湿;52.锡膏成份中锡粉与助焊剂的重量比和体积比正确的是90%:10%,50%:50%;53.早期...
