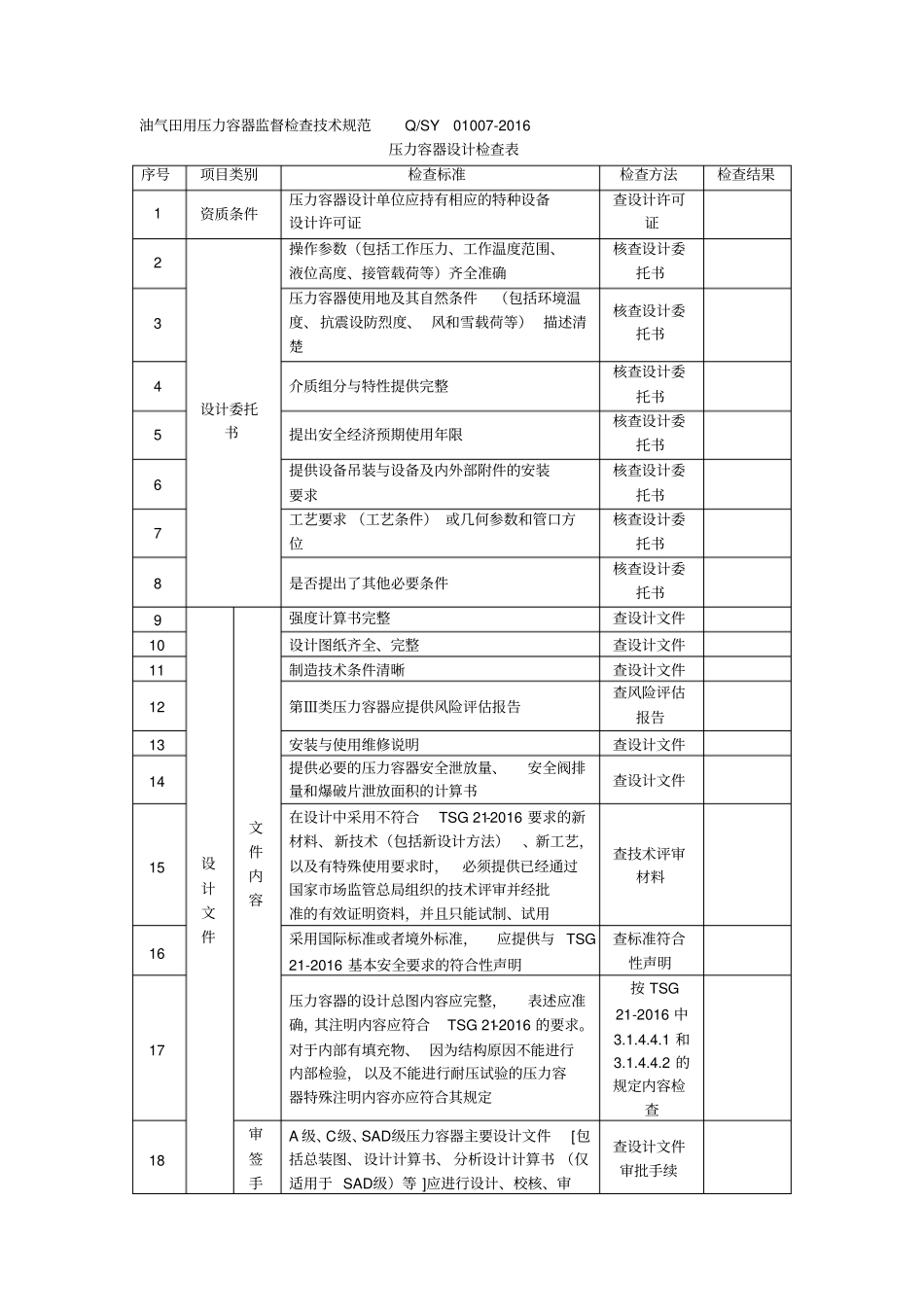

油气田用压力容器监督检查技术规范Q/SY01007-2016压力容器设计检查表序号项目类别检查标准检查方法检查结果1资质条件压力容器设计单位应持有相应的特种设备设计许可证查设计许可证2设计委托书操作参数（包括工作压力、工作温度范围、液位高度、接管载荷等）齐全准确核查设计委托书3压力容器使用地及其自然条件（包括环境温度、抗震设防烈度、风和雪载荷等）描述清楚核查设计委托书4介质组分与特性提供完整核查设计委托书5提出安全经济预期使用年限核查设计委托书6提供设备吊装与设备及内外部附件的安装要求核查设计委托书7工艺要求（工艺条件）或几何参数和管口方位核查设计委托书8是否提出了其他必要条件核查设计委托书9设计文件文件内容强度计算书完整查设计文件10设计图纸齐全、完整查设计文件11制造技术条件清晰查设计文件12第Ⅲ类压力容器应提供风险评估报告查风险评估报告13安装与使用维修说明查设计文件14提供必要的压力容器安全泄放量、安全阀排量和爆破片泄放面积的计算书查设计文件15在设计中采用不符合TSG21-2016要求的新材料、新技术（包括新设计方法）、新工艺，以及有特殊使用要求时，必须提供已经通过国家市场监管总局组织的技术评审并经批准的有效证明资料，并且只能试制、试用查技术评审材料16采用国际标准或者境外标准，应提供与TSG21-2016基本安全要求的符合性声明查标准符合性声明17压力容器的设计总图内容应完整，表述应准确，其注明内容应符合TSG21-2016的要求。对于内部有填充物、因为结构原因不能进行内部检验，以及不能进行耐压试验的压力容器特殊注明内容亦应符合其规定按TSG21-2016中3.1.4.4.1和3.1.4.4.2的规定内容检查18审签手A级、C级、SAD级压力容器主要设计文件[包括总装图、设计计算书、分析设计计算书（仅适用于SAD级）等]应进行设计、校核、审查设计文件审批手续续核、批准4级签署19D级压力容器主要设计文件应进行设计、校核、审核3级签署查设计文件审批手续20第Ⅲ类压力容器应有压力容器设计单位技术负责人或者其授权人的批准签字查设计文件审批手续21采用试验方法设计时，应在试验报告上签字（章）确认查设计文件22设计总图应盖有特种设备设计许可印章查设计文件压力容器安装检查表序号项目类别检查标准检查方法检查结果1基本规定安装单位应具有压力容器制造或者任一级别的锅炉、压力管道安装资格，各类气瓶无需安装许可查安装单位安装许可资格证书2压力容器安装焊接和无损检测人员应具有有效资格证书查焊接人员、无损检测人员资格证书3检验测量装置（器具）应经检定合格查检定标签和检定证书4压力容器现场组焊、安装前，施工单位应按照法律法规要求办理书面告知。现场组焊的还应接受有相应资质的特种设备检验检测机构的监督检验查“特种设备现场组焊、安装告知书”、“特种设备监督检验协议书”5设备安装前应进行检查验收并合格查设备验收资料6管式换热设备耐压试验符合设计要求和规范规定对归设备出厂保压记录查气充装压力；查设备压力试验报告7设备基础设备基础混凝土强度不得低于设计强度的80%查同条件混凝土试块检验报告8塔类设备地脚螺栓的规格和材质符合设计要求；高强度钢地脚螺栓以及对其材质有怀疑的其他塔类设备地脚螺栓现场取样进行光谱分析核查质量证书和复检报告9整装设备安装滑动端地脚螺栓应满足设备滑动要求观察检查10需要焊后进行整体热处理的球形储罐，在支柱底板与垫铁组之间应设置滑动底板观察检查11设备连接的各种管、阀件，安装应正确，操作应灵活，其性能符合要求观察检查；操作检查12设备与设备、设备与管道之间，观察检查严禁强力组装13螺栓热态紧固或冷态紧固应符合要求或规范规定观察检查14内件及附件安装设备内件钢制圆筒形压力容器和原油电脱水容器上的附件安装完毕后，应按设计要求进行压力试验查压力试验报告15塔类设备内部支撑件的复验及内件安装质量符合设计要求和标准规定对照GB50461-2008中的附录C进行检查16安全阀压力容器应根据设计要求装设超压泄放装置（安全阀或者爆破片装置）观察检查17安装阀、爆破片的排放能力应大于或等于压力容器的安全泄放量核对设计；观察检查18爆破片的设计爆破压力应满足...
