公路工程施工组织设计(DOC 54页)VIP免费

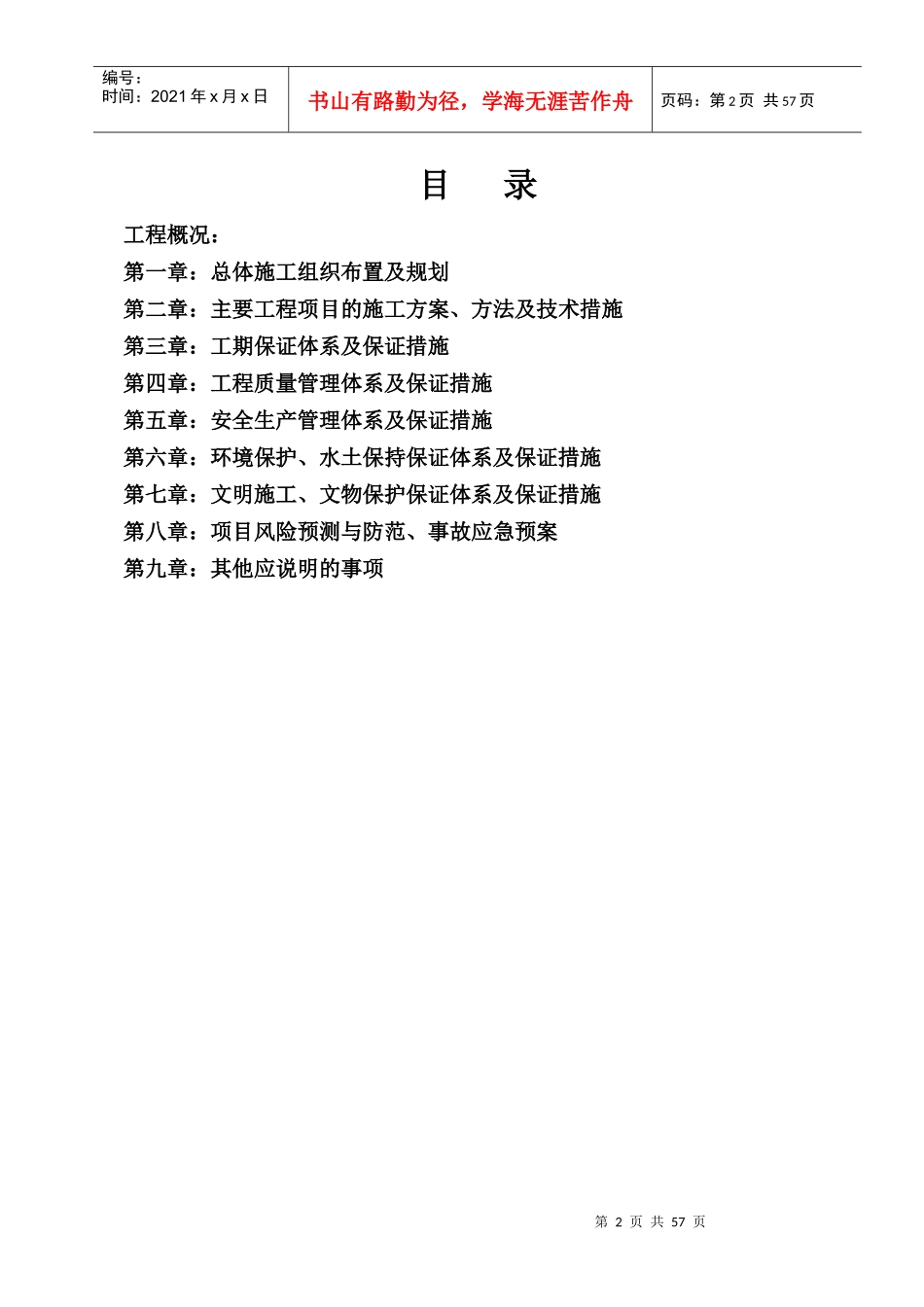

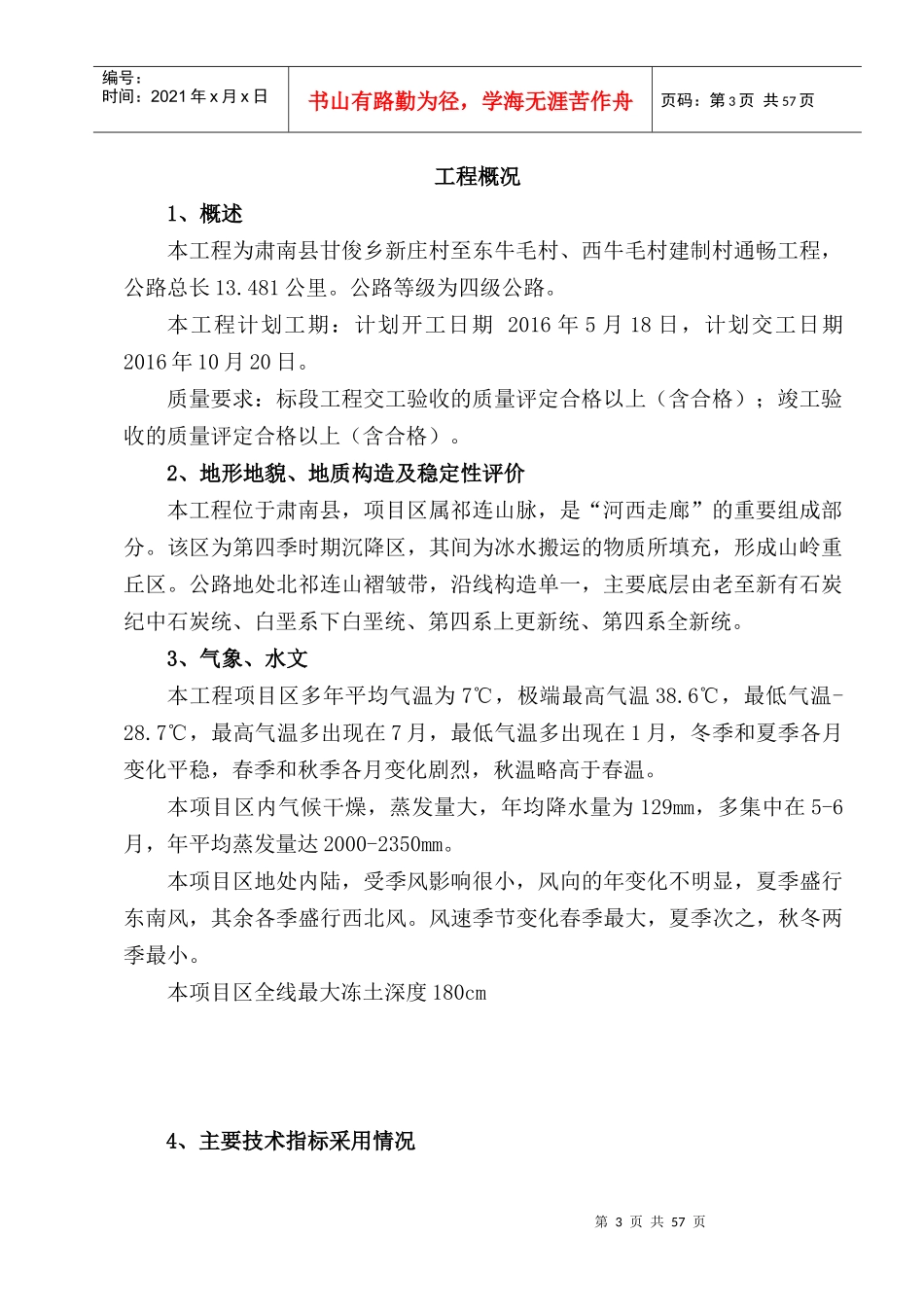

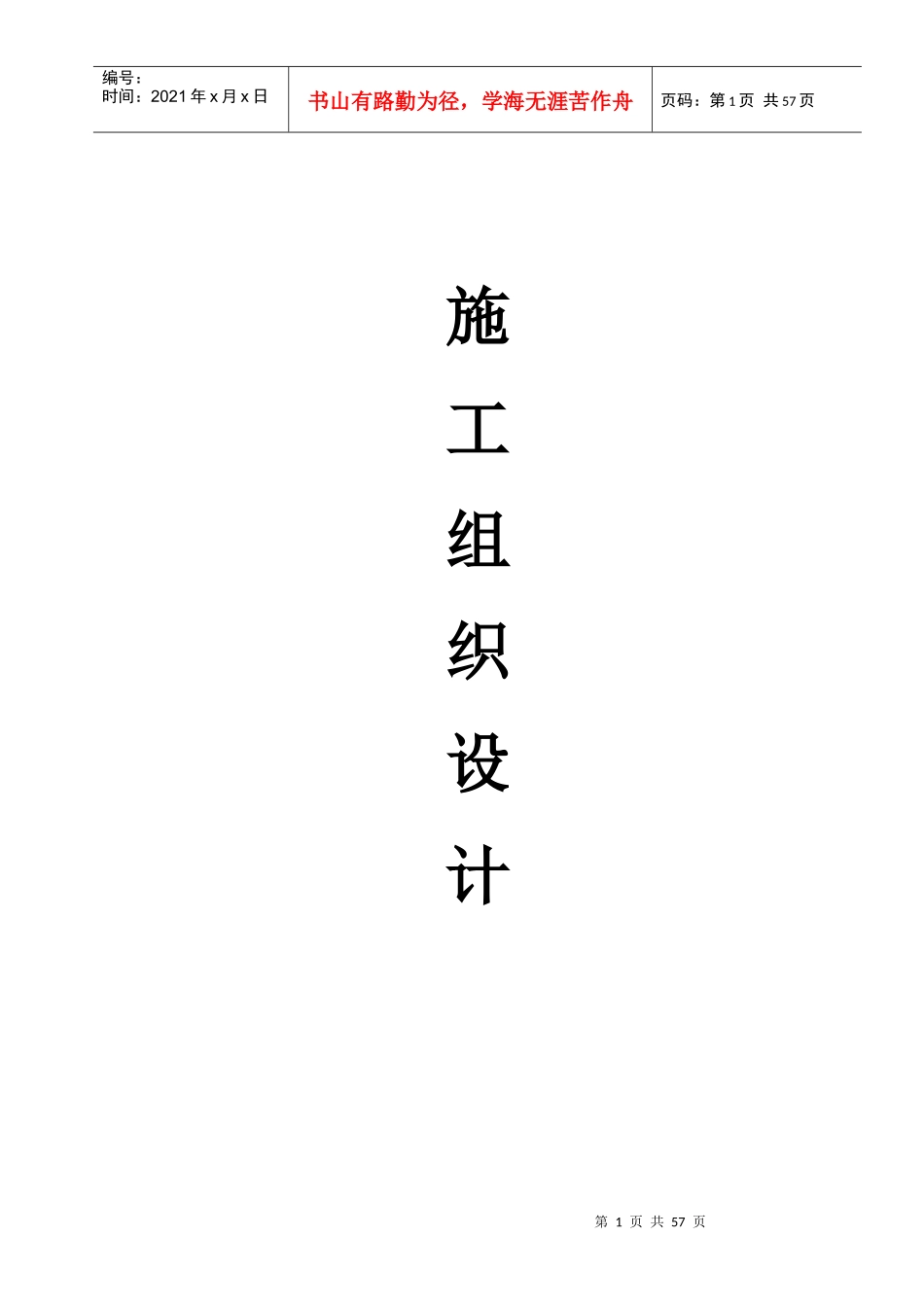

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页施工组织设计第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页目录工程概况：第一章：总体施工组织布置及规划第二章：主要工程项目的施工方案、方法及技术措施第三章：工期保证体系及保证措施第四章：工程质量管理体系及保证措施第五章：安全生产管理体系及保证措施第六章：环境保护、水土保持保证体系及保证措施第七章：文明施工、文物保护保证体系及保证措施第八章：项目风险预测与防范、事故应急预案第九章：其他应说明的事项第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页工程概况1、概述本工程为肃南县甘俊乡新庄村至东牛毛村、西牛毛村建制村通畅工程，公路总长13.481公里。公路等级为四级公路。本工程计划工期：计划开工日期2016年5月18日，计划交工日期2016年10月20日。质量要求：标段工程交工验收的质量评定合格以上（含合格）；竣工验收的质量评定合格以上（含合格）。2、地形地貌、地质构造及稳定性评价本工程位于肃南县，项目区属祁连山脉，是“河西走廊”的重要组成部分。该区为第四季时期沉降区，其间为冰水搬运的物质所填充，形成山岭重丘区。公路地处北祁连山褶皱带，沿线构造单一，主要底层由老至新有石炭纪中石炭统、白垩系下白垩统、第四系上更新统、第四系全新统。3、气象、水文本工程项目区多年平均气温为7℃，极端最高气温38.6℃，最低气温-28.7℃，最高气温多出现在7月，最低气温多出现在1月，冬季和夏季各月变化平稳，春季和秋季各月变化剧烈，秋温略高于春温。本项目区内气候干燥，蒸发量大，年均降水量为129mm，多集中在5-6月，年平均蒸发量达2000-2350mm。本项目区地处内陆，受季风影响很小，风向的年变化不明显，夏季盛行东南风，其余各季盛行西北风。风速季节变化春季最大，夏季次之，秋冬两季最小。本项目区全线最大冻土深度180cm4、主要技术指标采用情况第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页主要技术指标表设计要素本公路采用的技术标准公路等级四级设计速度20km/h行车道宽度6.0m/4.0m）路基宽度6.5m极限圆曲线最小半径15m缓和曲线最小长度20m回头曲线最小半径10m最大纵坡7.21%新建桥梁、涵洞设计荷载标准公路-Ⅱ级路面类型混凝土路面、砂石路面行车道路拱横坡为0%，级配砾石路肩横坡为3%。路基边坡坡度采用1：1.5，局部路段为挖方路段，开挖时边坡坡度1：1。5、路面结构本公路K0+000-K2+000段，铺筑水泥混凝土路面，设计路基宽分为6.5m，路面宽度4.0米，两侧土路肩各宽1.25m。K2+000-K13+481.252段,铺筑天然砂路面，设计路基宽6.5m，路面宽6.0m。6、主要工程数量表第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共57页7、编制依据及编制范围7.1、编制依据1）、《公路工程标准施工招标文件》。2）、根据肃南县2016年通畅工程（三）项目施工招标文件、设计图纸和参考资料。3）、现场踏察所得资料。4）、交通部颁发的现行规程、规范、标准、施工定额、概预算编制办法。5）、我单位承建类似工程的施工经验。7.2、编制范围根据肃南县甘俊乡新庄村至东牛毛村、西牛毛村建制村通畅工程图纸项目范围内的施工准备和工程量清单中明确的全部工程量，完成本项工程工程内容工程数量备注路基工程挖土方（m3）262285填方（m3）66940石方（m3）50326M7.5浆砌片石挡土墙（m3）652.74路面工程15cm天然砂砾垫层（m2）1131315cm天然砂砾路面（m2）8360916cm水泥稳定砂砾基层（m2）969318cm水泥混凝土面层（m2）8373桥梁、涵洞工程钢波纹涵管25道新建混凝土盖板涵13道安全设施及预埋管线连续防撞护栏(190m)133.4m3波形防撞护栏1060m交通标志（个）60道口桩6里程碑（个）14第6页共57页第5页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共57页所需的临时工程，到本合同段达到交通部颁发的现行验收标准及招标文件的技术规范要求，并办理交接...
