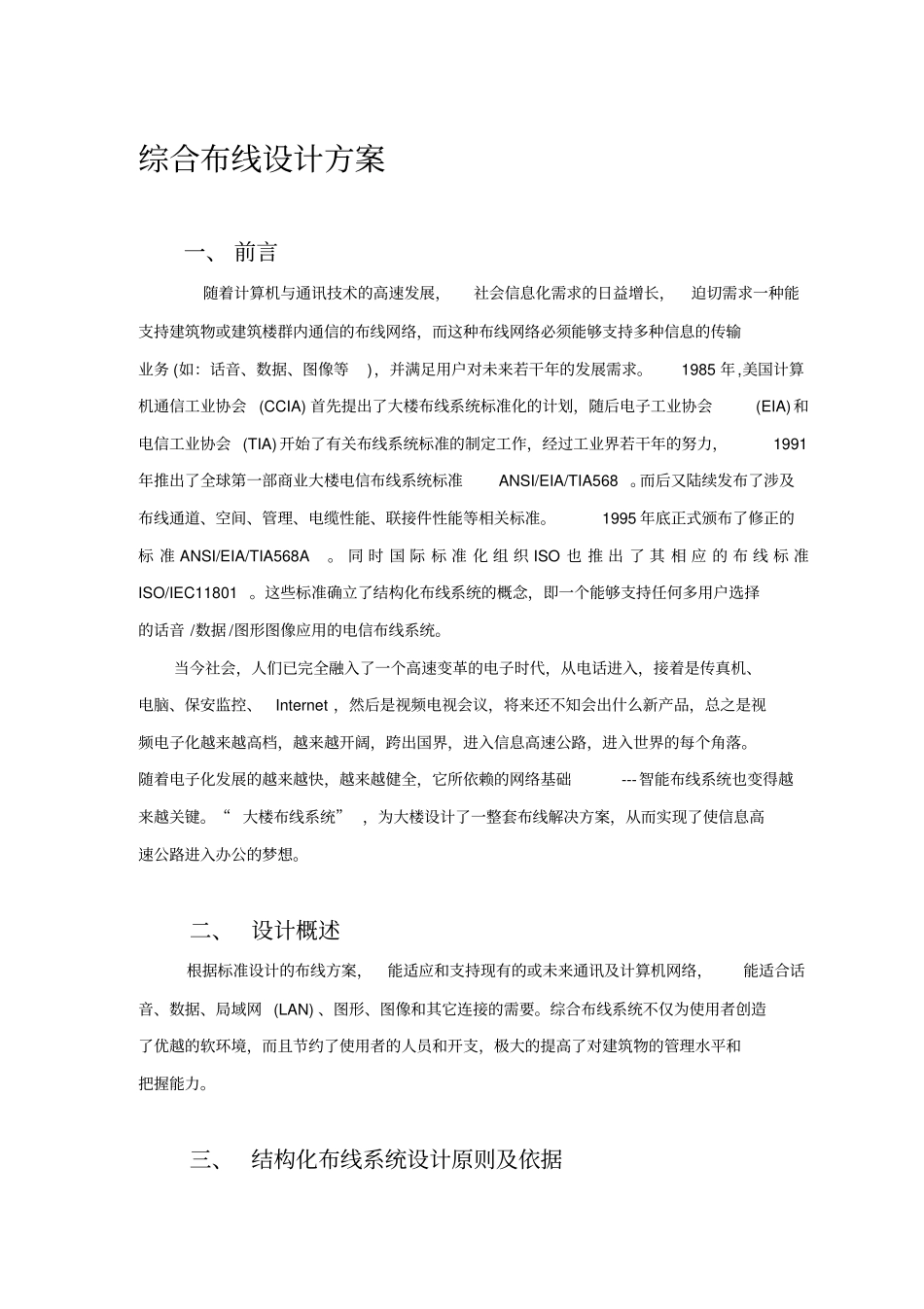

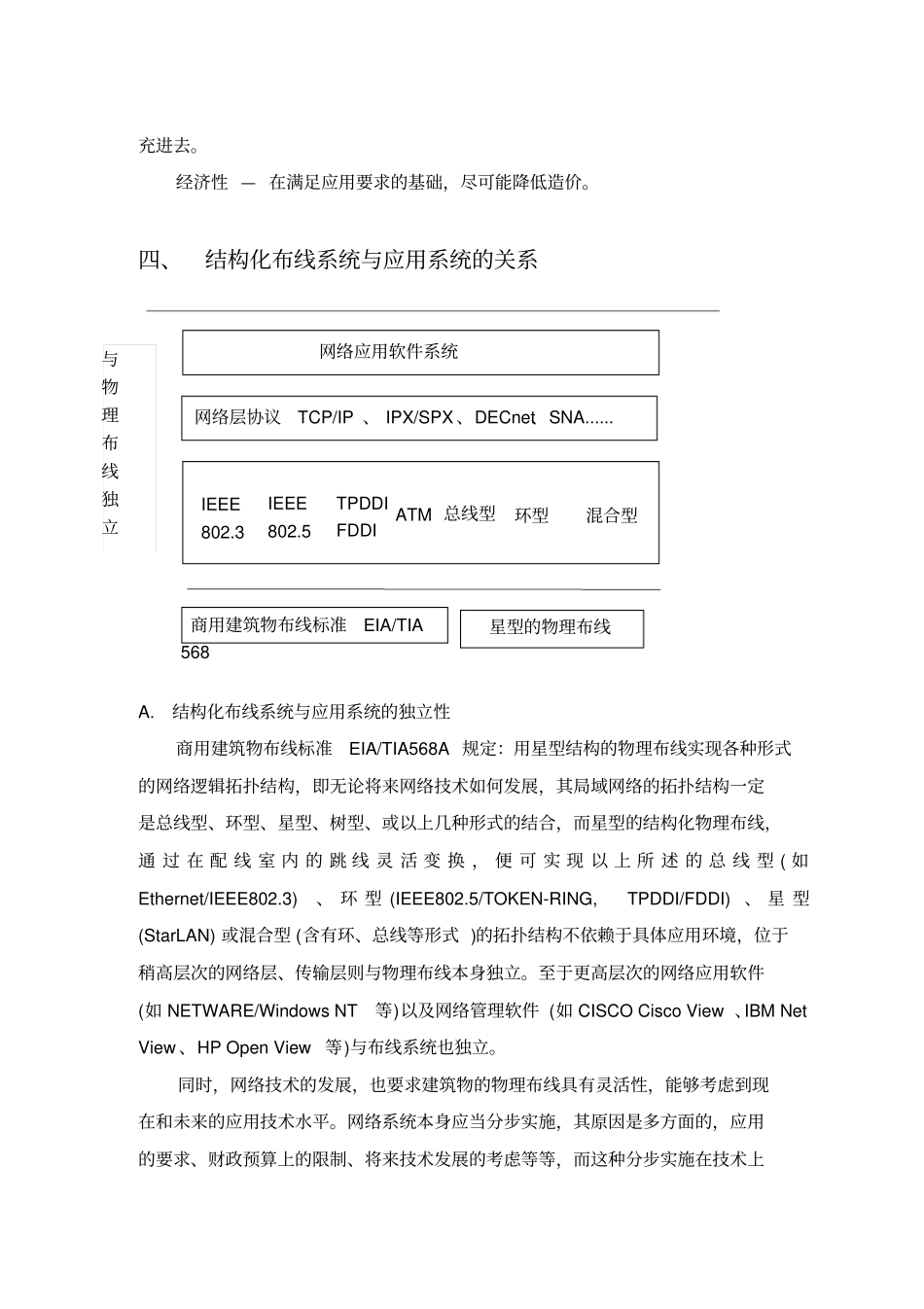

综合布线设计方案一、前言随着计算机与通讯技术的高速发展，社会信息化需求的日益增长，迫切需求一种能支持建筑物或建筑楼群内通信的布线网络，而这种布线网络必须能够支持多种信息的传输业务(如：话音、数据、图像等)，并满足用户对未来若干年的发展需求。1985年,美国计算机通信工业协会(CCIA)首先提出了大楼布线系统标准化的计划，随后电子工业协会(EIA)和电信工业协会(TIA)开始了有关布线系统标准的制定工作，经过工业界若干年的努力，1991年推出了全球第一部商业大楼电信布线系统标准ANSI/EIA/TIA568。而后又陆续发布了涉及布线通道、空间、管理、电缆性能、联接件性能等相关标准。1995年底正式颁布了修正的标准ANSI/EIA/TIA568A。同时国际标准化组织ISO也推出了其相应的布线标准ISO/IEC11801。这些标准确立了结构化布线系统的概念，即一个能够支持任何多用户选择的话音/数据/图形图像应用的电信布线系统。当今社会，人们已完全融入了一个高速变革的电子时代，从电话进入，接着是传真机、电脑、保安监控、Internet，然后是视频电视会议，将来还不知会出什么新产品，总之是视频电子化越来越高档，越来越开阔，跨出国界，进入信息高速公路，进入世界的每个角落。随着电子化发展的越来越快，越来越健全，它所依赖的网络基础---智能布线系统也变得越来越关键。“大楼布线系统”，为大楼设计了一整套布线解决方案，从而实现了使信息高速公路进入办公的梦想。二、设计概述根据标准设计的布线方案，能适应和支持现有的或未来通讯及计算机网络，能适合话音、数据、局域网(LAN)、图形、图像和其它连接的需要。综合布线系统不仅为使用者创造了优越的软环境，而且节约了使用者的人员和开支，极大的提高了对建筑物的管理水平和把握能力。三、结构化布线系统设计原则及依据本设计方案按ISO/IEC11801,ANSI/TIA/EIA-568A标准之结构化综合布线系统的有关规定设计，采用符合超五类标准的布线线缆和连接硬件，并由认证的设计人员设计，以确保系统的规范和合理。本系统支持语音和数据传输，速率可达ATM155MBPS的应用场合。(1)设计标准：ISO11801国际建筑通用布线标准ANSI/TIA/EIA565A北美商用建筑电信布线标准ANSI/EIA/TIA-569北美电信走道和空间的商用建筑标准ANSI/EIA/TIA-606北美商用建筑物电信设备的管理标准IEEE802.5TOKENRING网络标准CCITTISDN综合业务数据网络标准IEEE802.310BASE-T10M以太网标准ATM155MBPS/622MBPS异步传输模式标准IEEEE100BASE-T100兆以太网标准RS232、X.21、RS422异步、同步传输标准EIA/TIA568国际商务建筑布线标准(2)安装与设计规范JGJ/16--92中国民用建筑电气设计规范CECS09:89工业企业通讯设计规范CECS72:95建筑与建筑群综合布线系统工程设计规范实用性—实施后的布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。灵活性—布线系统能够满足灵活应用的要求，即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机。模块化—布线系统中，除去敷设在建筑内的缆线外，其余所有的接插件都应是积木式的标准件，以方便管理和使用。扩充性—布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩充进去。经济性—在满足应用要求的基础，尽可能降低造价。四、结构化布线系统与应用系统的关系A.结构化布线系统与应用系统的独立性商用建筑物布线标准EIA/TIA568A规定：用星型结构的物理布线实现各种形式的网络逻辑拓扑结构，即无论将来网络技术如何发展，其局域网络的拓扑结构一定是总线型、环型、星型、树型、或以上几种形式的结合，而星型的结构化物理布线，通过在配线室内的跳线灵活变换，便可实现以上所述的总线型(如Ethernet/IEEE802.3)、环型(IEEE802.5/TOKEN-RING,TPDDI/FDDI)、星型(StarLAN)或混合型(含有环、总线等形式)的拓扑结构不依赖于具体应用环境，位于稍高层次的网络层、传输层则与物理布线本身独立。至于更高层次的网络应用软件(如NETWARE/WindowsNT等)以及网络管理软件(如CISCOCiscoView、IBMNetView、HPOpenView等)与布线系统也独立。同时，网络技术的发展，也要求建筑物的物理布线具有灵活...
