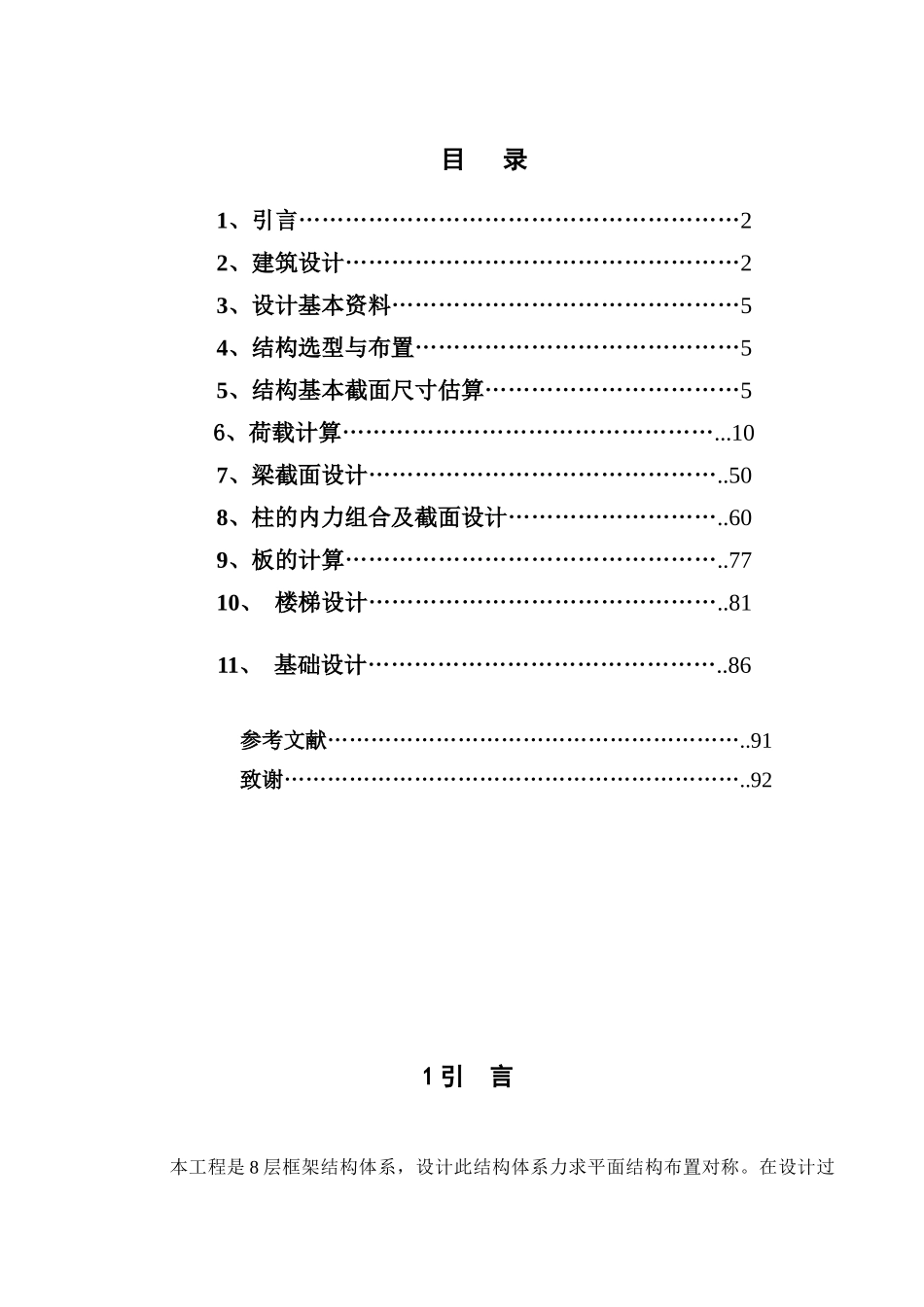

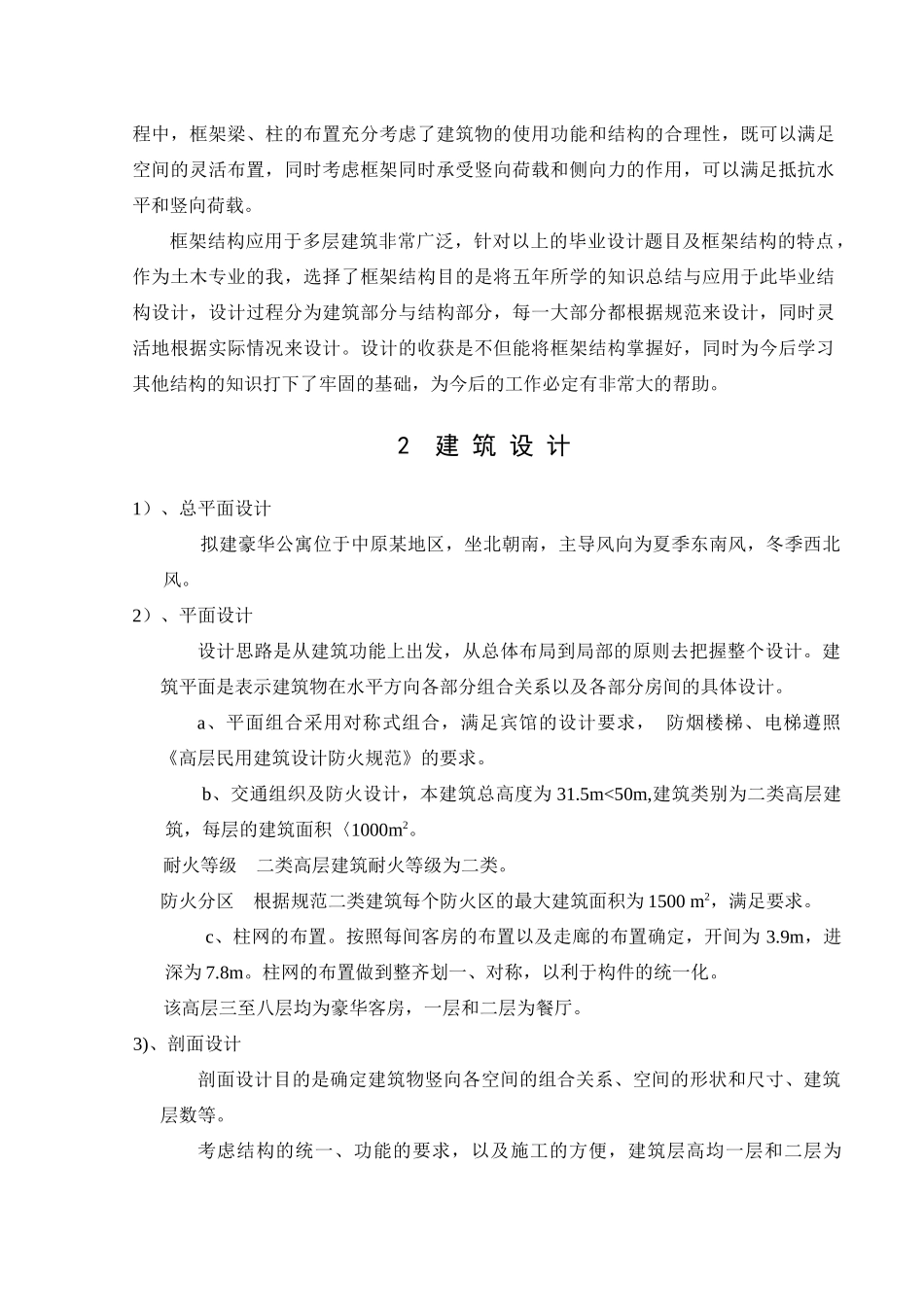

本科生毕业设计八层宾馆框架结构设计院系专业土木工程班级学号学生姓名联系方式1指导教师2009年5月目录1、引言…………………………………………………22、建筑设计……………………………………………23、设计基本资料………………………………………54、结构选型与布置……………………………………55、结构基本截面尺寸估算……………………………56、荷载计算…………………………………………...107、梁截面设计………………………………………..508、柱的内力组合及截面设计………………………..609、板的计算…………………………………………..7710、楼梯设计………………………………………..8111、基础设计………………………………………..86参考文献…………………………………………………..91致谢………………………………………………………..921引言本工程是8层框架结构体系，设计此结构体系力求平面结构布置对称。在设计过程中，框架梁、柱的布置充分考虑了建筑物的使用功能和结构的合理性，既可以满足空间的灵活布置，同时考虑框架同时承受竖向荷载和侧向力的作用，可以满足抵抗水平和竖向荷载。框架结构应用于多层建筑非常广泛，针对以上的毕业设计题目及框架结构的特点，作为土木专业的我，选择了框架结构目的是将五年所学的知识总结与应用于此毕业结构设计，设计过程分为建筑部分与结构部分，每一大部分都根据规范来设计，同时灵活地根据实际情况来设计。设计的收获是不但能将框架结构掌握好，同时为今后学习其他结构的知识打下了牢固的基础，为今后的工作必定有非常大的帮助。2建筑设计1）、总平面设计拟建豪华公寓位于中原某地区，坐北朝南，主导风向为夏季东南风，冬季西北风。2）、平面设计设计思路是从建筑功能上出发，从总体布局到局部的原则去把握整个设计。建筑平面是表示建筑物在水平方向各部分组合关系以及各部分房间的具体设计。a、平面组合采用对称式组合，满足宾馆的设计要求，防烟楼梯、电梯遵照《高层民用建筑设计防火规范》的要求。b、交通组织及防火设计，本建筑总高度为31.5m<50m,建筑类别为二类高层建筑，每层的建筑面积〈1000m2。耐火等级二类高层建筑耐火等级为二类。防火分区根据规范二类建筑每个防火区的最大建筑面积为1500m2，满足要求。c、柱网的布置。按照每间客房的布置以及走廊的布置确定，开间为3.9m，进深为7.8m。柱网的布置做到整齐划一、对称，以利于构件的统一化。该高层三至八层均为豪华客房，一层和二层为餐厅。3)、剖面设计剖面设计目的是确定建筑物竖向各空间的组合关系、空间的形状和尺寸、建筑层数等。考虑结构的统一、功能的要求，以及施工的方便，建筑层高均一层和二层为4.2m，二到十三为3.3m，室内外高差为0.52m，电梯机房的空间高度及其相对高程应根据所选电梯型号的说明书确定，取顶层高为4.2m。门窗的高度满足《高规》的要求，门的高度均为2.1m，窗台的高度取0.9m。本建筑的基础拟做独立基础。4)、立面设计立面设计目的是在紧密结合平面、剖面的内部空间组合、外部环境及在满足建筑使用要求和技术经济条件下，运用建筑造型和立面构图的规律进行的。5)、建筑构造设计建筑构造设计是建筑设计的重要组成部分，是建筑平、立、剖设计的继续和深入，也是结构设计和建筑施工的重要依据。外墙：高层建筑结构多为框架和剪力墙承重，外墙只起围护的作用。各种轻质砌块（蒸压粉煤灰加气混凝土砌块，240mm）——目的：轻质、保温、隔热。外侧加砌瓷砖墙面——目的：为避免墙体受水，影响墙体隔热、保温性能。内墙：（除剪力墙外）根据使用要求，楼梯间、防烟前室、电梯间墙应又足够的防火性能；客房墙具有必要的隔声性能；卫生局应有放水防潮性能等。初选：蒸压粉煤灰加气混凝土砌块（200mm）；轻质内隔墙：蒸压粉煤灰加气混凝土砌块（100mm）。高层建筑女儿墙一般为较高（1.2m），为了保证其稳定，需在上端设钢筋混凝土圈梁且与主体结构有可靠的拉结。楼梯的设计也要满足《高层民用建筑设计防火规范》的要求，采用b∗h=300mm∗150mm。楼梯的宽度、平台梁的跨度也满足要求。以下表2-1为建筑构造的用法：建筑装修做法地面做...
