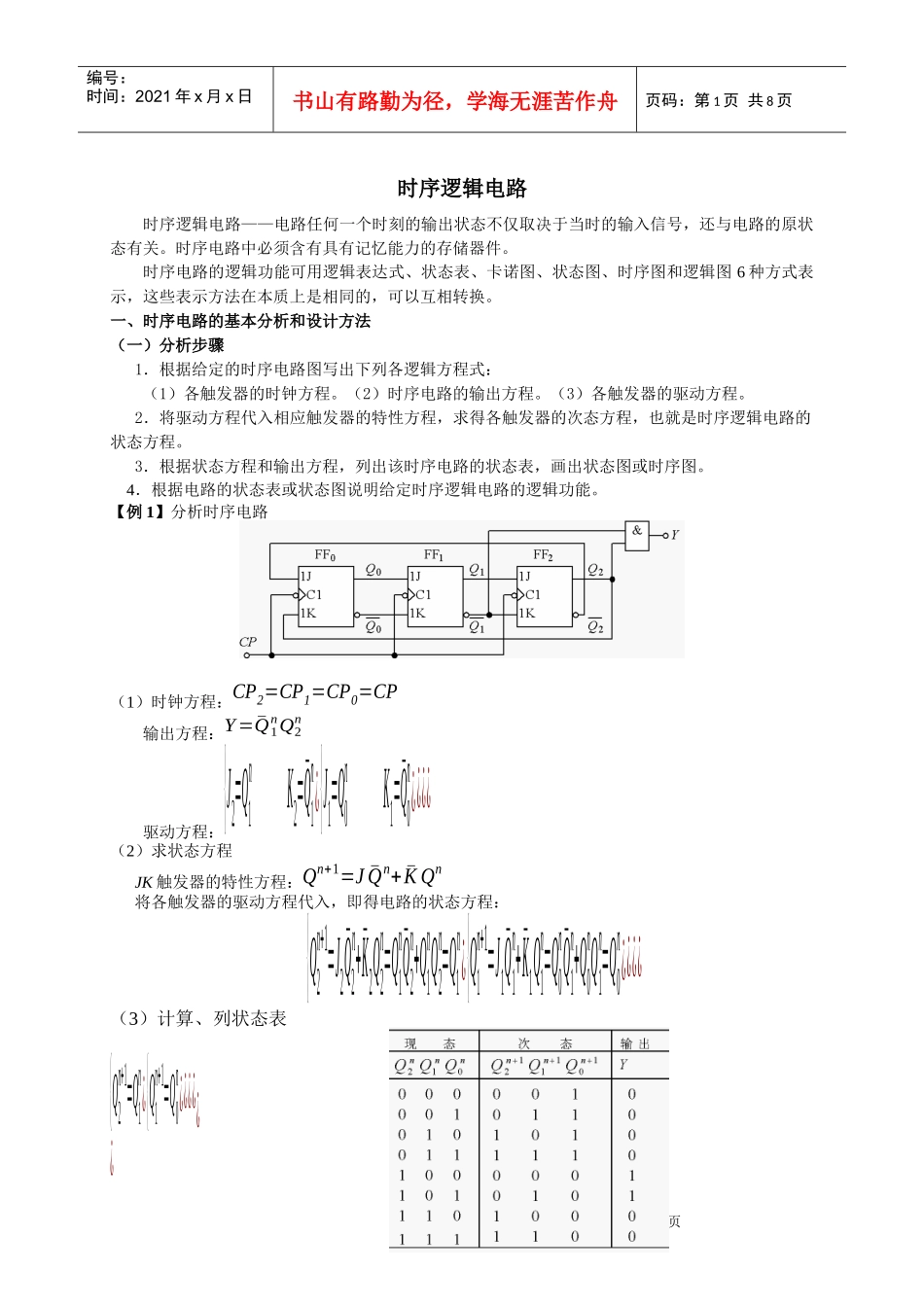

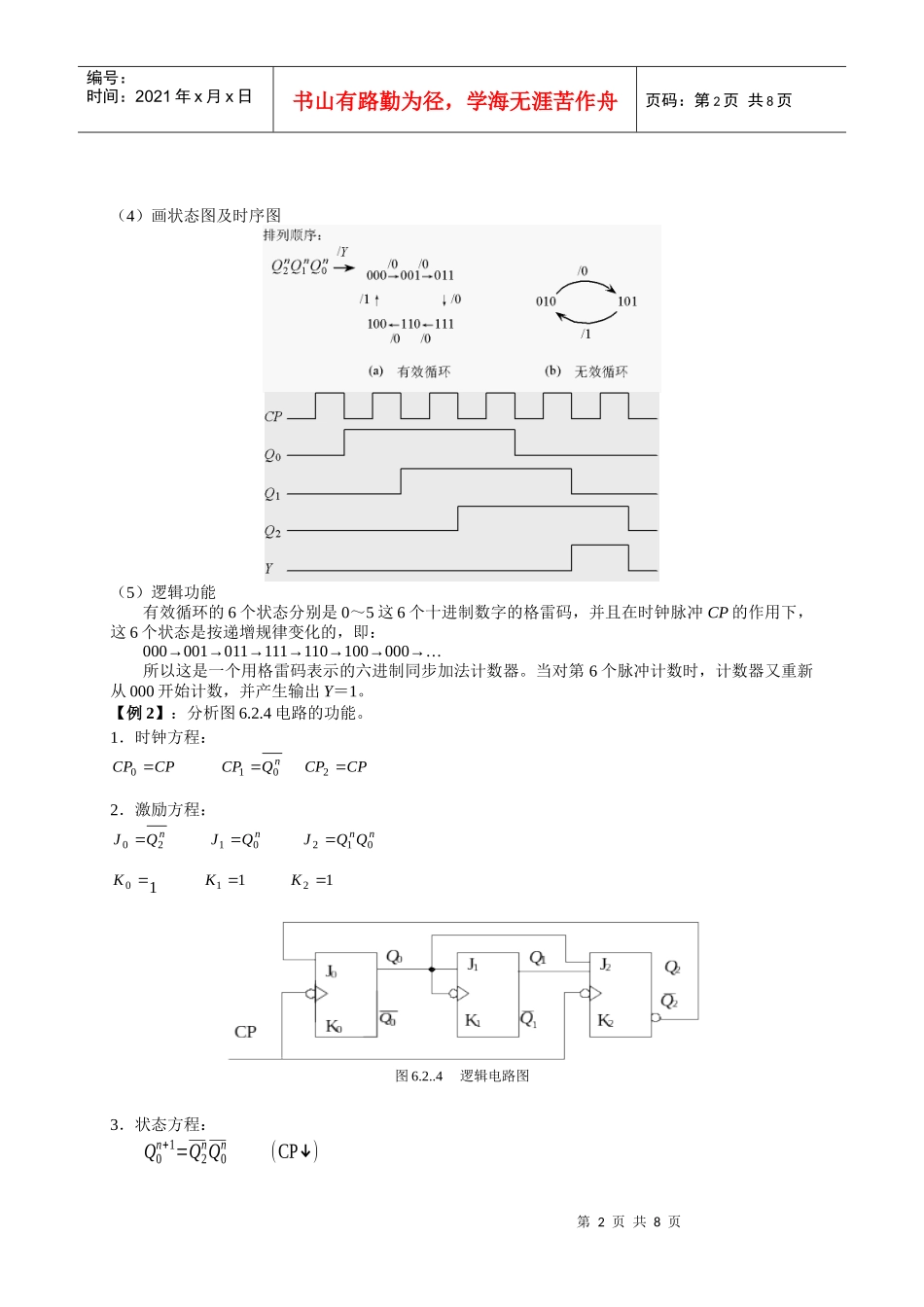

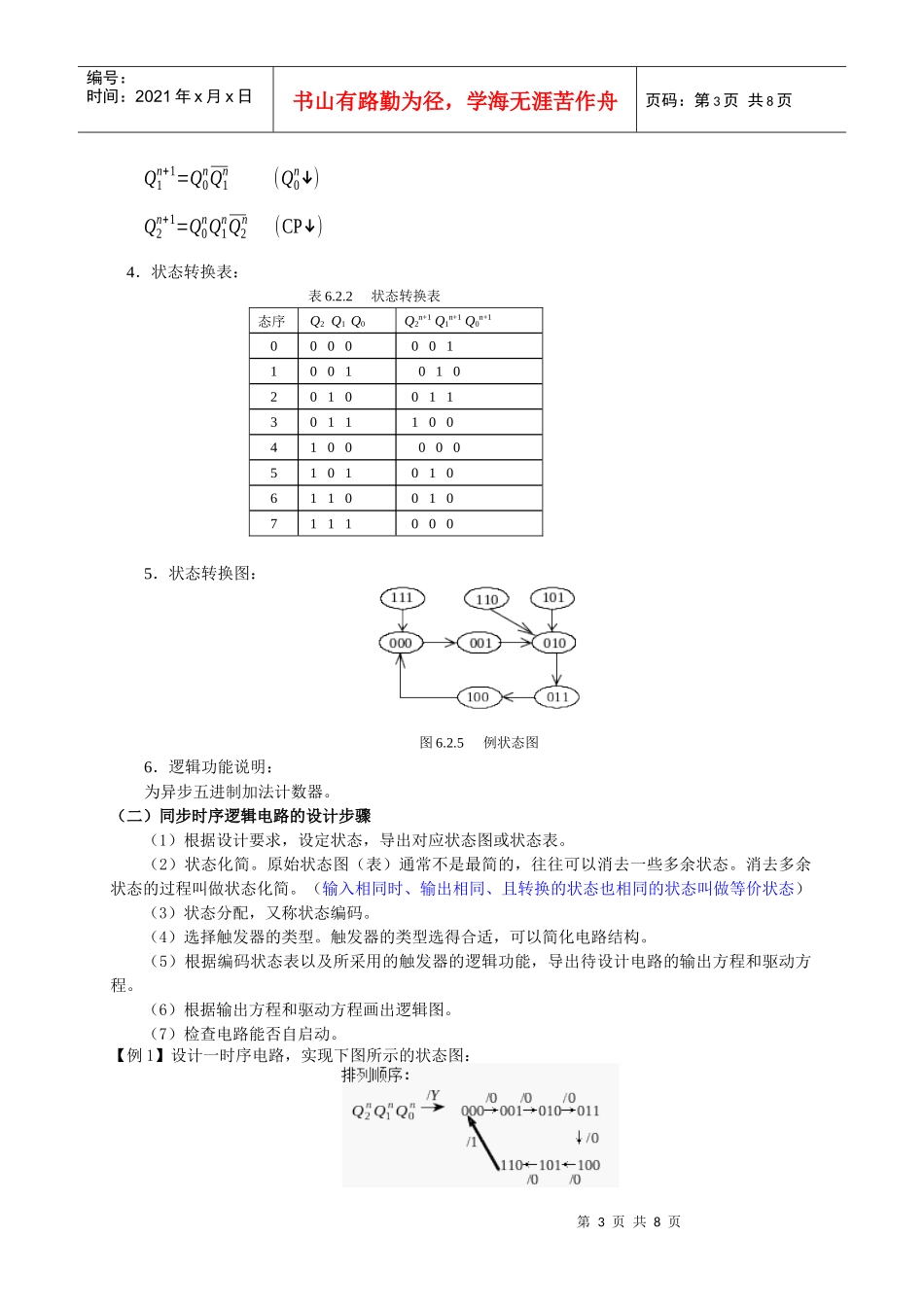

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页时序逻辑电路时序逻辑电路——电路任何一个时刻的输出状态不仅取决于当时的输入信号，还与电路的原状态有关。时序电路中必须含有具有记忆能力的存储器件。时序电路的逻辑功能可用逻辑表达式、状态表、卡诺图、状态图、时序图和逻辑图6种方式表示，这些表示方法在本质上是相同的，可以互相转换。一、时序电路的基本分析和设计方法（一）分析步骤1．根据给定的时序电路图写出下列各逻辑方程式：（1）各触发器的时钟方程。（2）时序电路的输出方程。（3）各触发器的驱动方程。2．将驱动方程代入相应触发器的特性方程，求得各触发器的次态方程，也就是时序逻辑电路的状态方程。3．根据状态方程和输出方程，列出该时序电路的状态表，画出状态图或时序图。4．根据电路的状态表或状态图说明给定时序逻辑电路的逻辑功能。【例1】分析时序电路（1）时钟方程：CP2=CP1=CP0=CP输出方程：Y=¯Q1nQ2n驱动方程：{J2=Q1nK2=¯Q1n¿{J1=Q0nK1=¯Q0n¿¿¿¿（2）求状态方程JK触发器的特性方程：Qn+1=J¯Qn+¯KQn将各触发器的驱动方程代入，即得电路的状态方程：{Q2n+1=J2¯Q2n+¯K2Q2n=Q1n¯Q2n+Q1nQ2n=Q1n¿{Q1n+1=J1¯Q1n+¯K1Q1n=Q0n¯Q1n+Q0nQ1n=Q0n¿¿¿¿（3）计算、列状态表{Q2n+1=Q1n¿{Q1n+1=Q0n¿¿¿¿¿¿第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页（4）画状态图及时序图（5）逻辑功能有效循环的6个状态分别是0～5这6个十进制数字的格雷码，并且在时钟脉冲CP的作用下，这6个状态是按递增规律变化的，即：000→001→011→111→110→100→000→…所以这是一个用格雷码表示的六进制同步加法计数器。当对第6个脉冲计数时，计数器又重新从000开始计数，并产生输出Y＝1。【例2】：分析图6.2.4电路的功能。1．时钟方程：2．激励方程：1图6.2..4逻辑电路图3．状态方程：Q0n+1=Q2nQ0n(CP↓)CPCP0nQCP01CPCP2nQJ20nQJ01nnQQJ0120K11K12K第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页Q1n+1=Q0nQ1n(Q0n↓)Q2n+1=Q0nQ1nQ2n(CP↓)4．状态转换表：表6.2.2状态转换表态序Q2Q1Q0Q2n+1Q1n+1Q0n+1000000110010102010011301110041000005101010611001071110005．状态转换图：图6.2.5例状态图6．逻辑功能说明：为异步五进制加法计数器。（二）同步时序逻辑电路的设计步骤（1）根据设计要求，设定状态，导出对应状态图或状态表。（2）状态化简。原始状态图（表）通常不是最简的，往往可以消去一些多余状态。消去多余状态的过程叫做状态化简。（输入相同时、输出相同、且转换的状态也相同的状态叫做等价状态）（3）状态分配，又称状态编码。（4）选择触发器的类型。触发器的类型选得合适，可以简化电路结构。（5）根据编码状态表以及所采用的触发器的逻辑功能，导出待设计电路的输出方程和驱动方程。（6）根据输出方程和驱动方程画出逻辑图。（7）检查电路能否自启动。【例1】设计一时序电路，实现下图所示的状态图：第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页由于已给出了二进制编码状态图，设计直接从第4步开始。（1）选择触发器，求时钟方程、输出方程、状态方程因需用3位二进制代码，选用3个CP下降沿触发的JK触发器，分别用FF0、FF1、FF2表示。由于要求采用同步方案，故时钟方程为：CP0=CP1=CP2=CP利用卡诺图得到输出方程：Y=Q1nQ2n利用次态卡诺图得到状态方程：变换状态方程，使之与所选择触发器的特征方程一致，得到驱动方程.Qn+1=J¯Qn+¯KQnJ0=Q2nQ1n、K0=1J1=Q0n、K1=¯Q2n¯Q0nJ2=Q1nQ0n、K2=Q1n（3）作逻辑电路图（4）检查电路能否自启动将无效状态111代入状态方程计算：{Q0n+1=Q2nQ1n¯Q0n+¯1Q0n=0¿{¯Q1n+1=Q0n¯Q1n+¯Q2n¯Q0nQ1n=0¿¿¿¿{Q0n+1=¯Q2n¯Q0n+¯Q1n¯Q0n¿{¿Q2nQ1n¯Q0n+¯1Q0n¿{¯Q1n+1=Q0n¯Q1n+¯Q2n¯Q0nQ1n¿¿¿¿第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5...
