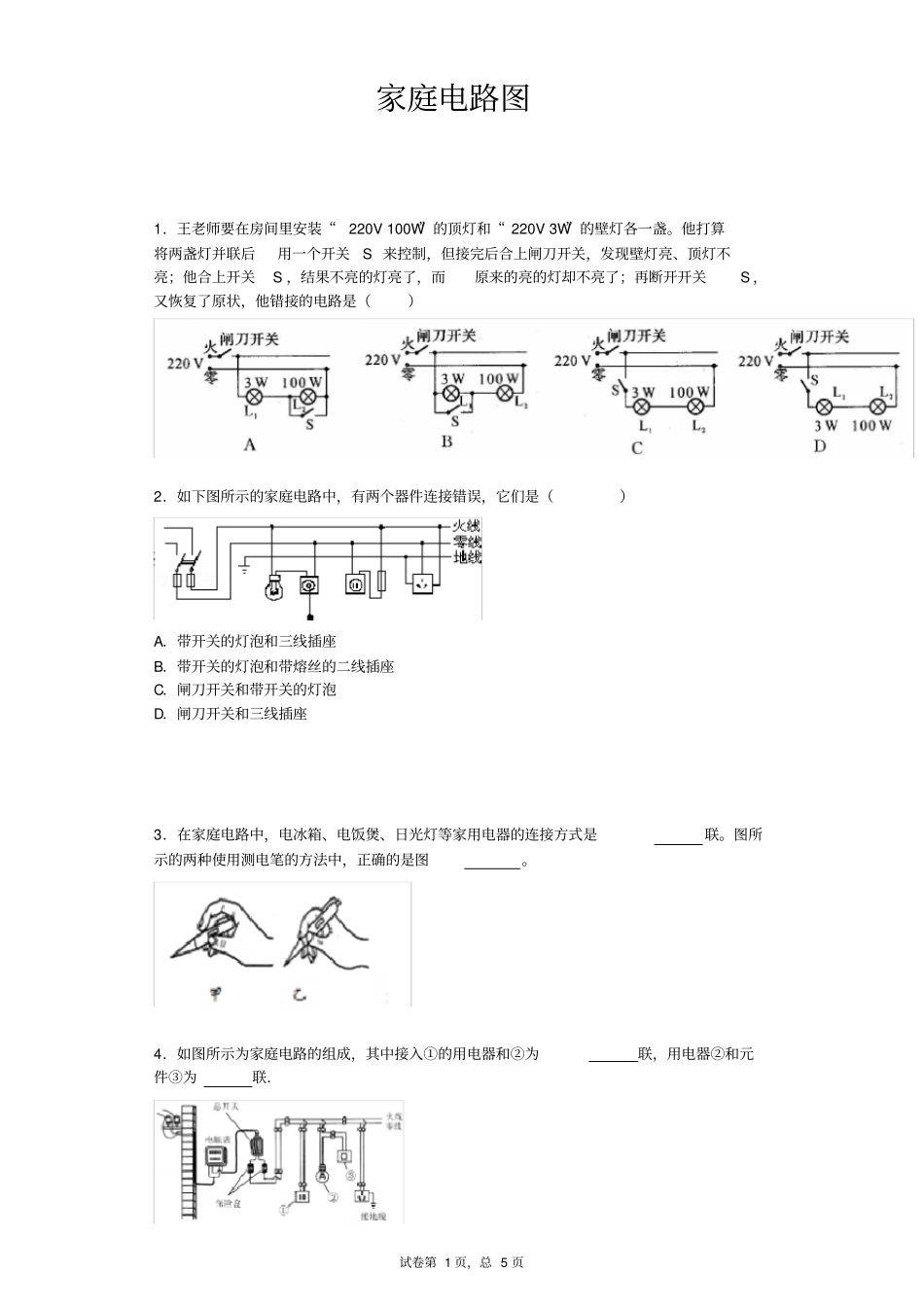

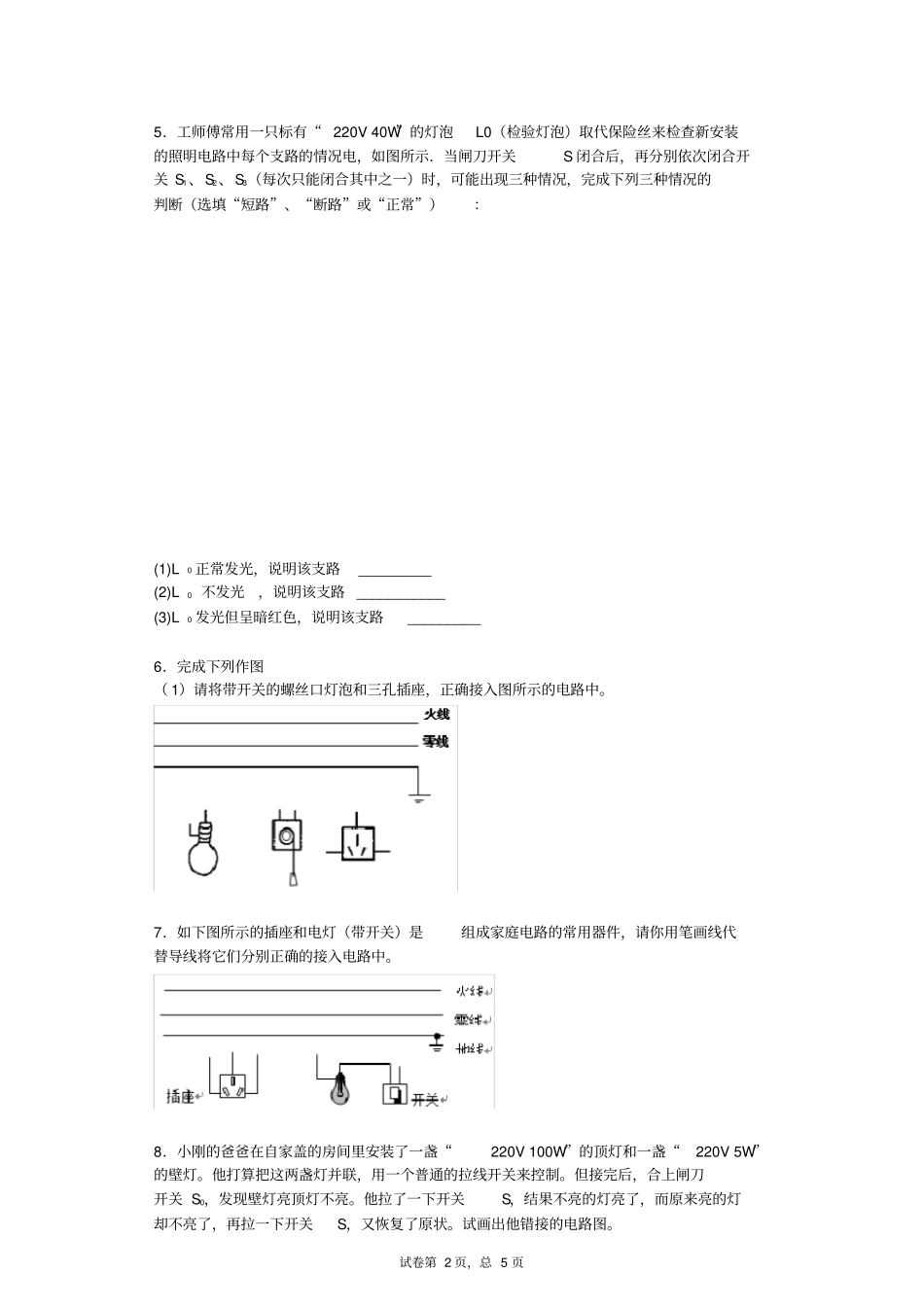

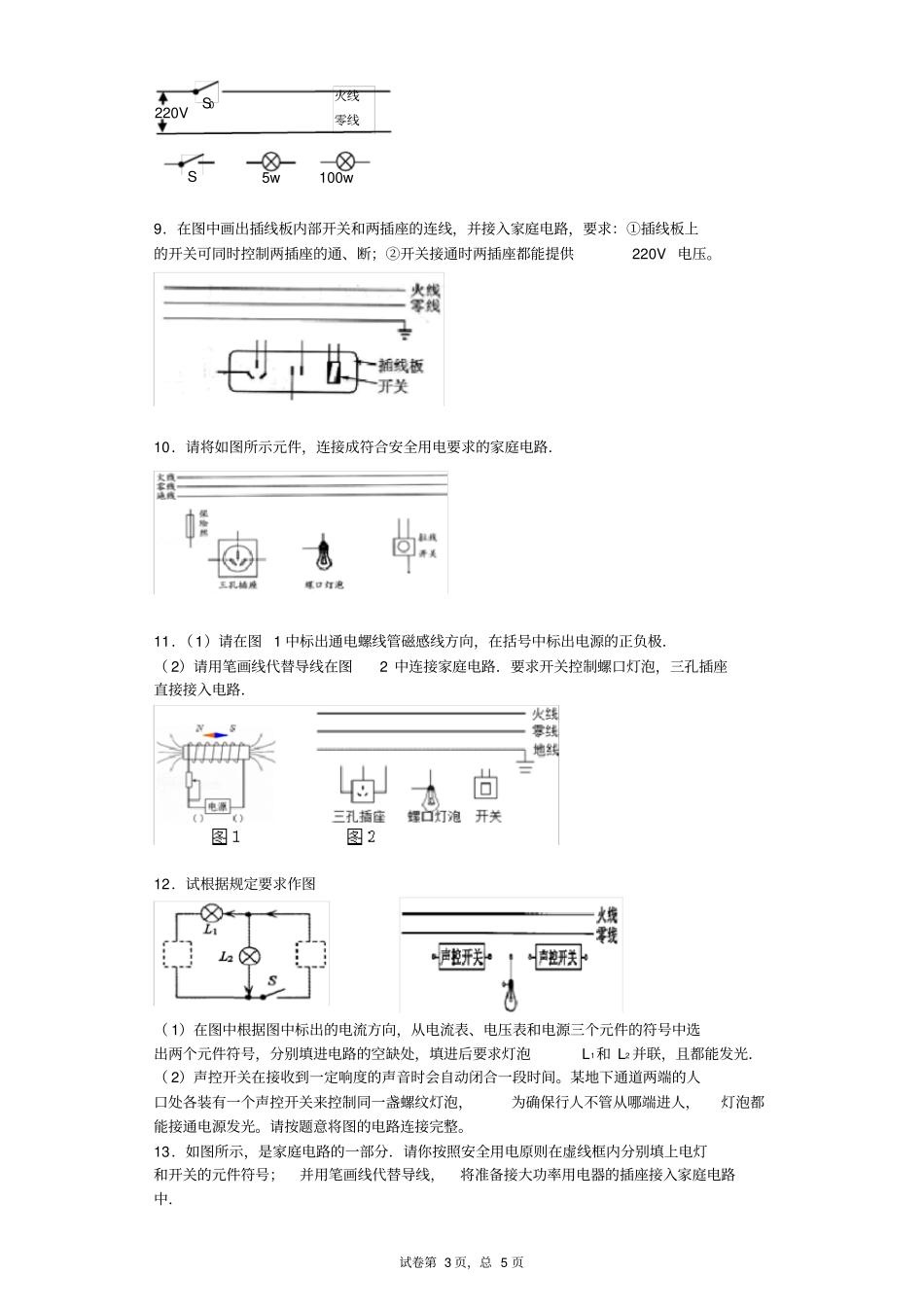

试卷第1页，总5页家庭电路图1．王老师要在房间里安装“220V100W”的顶灯和“220V3W”的壁灯各一盏。他打算将两盏灯并联后用一个开关S来控制，但接完后合上闸刀开关，发现壁灯亮、顶灯不亮；他合上开关S，结果不亮的灯亮了，而原来的亮的灯却不亮了；再断开开关S，又恢复了原状，他错接的电路是（）2．如下图所示的家庭电路中，有两个器件连接错误，它们是（）A．带开关的灯泡和三线插座B．带开关的灯泡和带熔丝的二线插座C．闸刀开关和带开关的灯泡D．闸刀开关和三线插座3．在家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是联。图所示的两种使用测电笔的方法中，正确的是图。4．如图所示为家庭电路的组成，其中接入①的用电器和②为联，用电器②和元件③为联．试卷第2页，总5页5．工师傅常用一只标有“220V40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电，如图所示．当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：(1)L0正常发光，说明该支路_________(2)L0不发光，说明该支路___________(3)L0发光但呈暗红色，说明该支路_________6．完成下列作图（1）请将带开关的螺丝口灯泡和三孔插座，正确接入图所示的电路中。7．如下图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。8．小刚的爸爸在自家盖的房间里安装了一盏“220V100W”的顶灯和一盏“220V5W”的壁灯。他打算把这两盏灯并联，用一个普通的拉线开关来控制。但接完后，合上闸刀开关S0，发现壁灯亮顶灯不亮。他拉了一下开关S，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关S，又恢复了原状。试画出他错接的电路图。试卷第3页，总5页9．在图中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220V电压。10．请将如图所示元件，连接成符合安全用电要求的家庭电路．11．（1）请在图1中标出通电螺线管磁感线方向，在括号中标出电源的正负极．（2）请用笔画线代替导线在图2中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．12．试根据规定要求作图（1）在图中根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2并联，且都能发光．（2）声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光。请按题意将图的电路连接完整。13．如图所示，是家庭电路的一部分．请你按照安全用电原则在虚线框内分别填上电灯和开关的元件符号；并用笔画线代替导线，将准备接大功率用电器的插座接入家庭电路中．5w100wS火线零线220VS0试卷第4页，总5页14．按照题目要求作图：（1）如图1所示，为用核桃钳夹核桃时的情景，此时核桃钳可视为两根杠杆．请在图中画出作用在上面的动力F的力臂l和阻力F2的示意图．（2）如图2所示，试在甲、乙两个“○”内选填“电压表”和“电流表”的符号，使两灯组成并联电路．（3）请将图3中所示元件，连接成符合安全用电要求的家庭电路．15．将图中的开关、螺丝口灯泡、插座接入家庭电路．要求开关控制灯泡．16．（1）请你连接好图甲中的螺丝口灯泡的电路．（2）图乙所示的元件应该安装在甲图中的（填“火线”、“零线”或者“地线”）上．17．（1）（3分）请用笔画线代替导线，将图中的元件接人家庭电路，要求开关控制电灯后接入。试卷第5页，总5页18．观察并完成下列问题：（1）图为体温计的一部分，它的示数是℃，它是根据液体原理制成的。（2）图电阻箱的示数是Ω。（3）请将如图所示元件连接成符合安全用电要求的家庭电路。本卷由系统自动生成，请仔细校对后使用，答案仅供参考。答案第1页，总8页参考答案1．B【解析】试题分析：由公式R=U2额/P额，可知：“220V3W”的电阻比壁灯“220V100W”...
