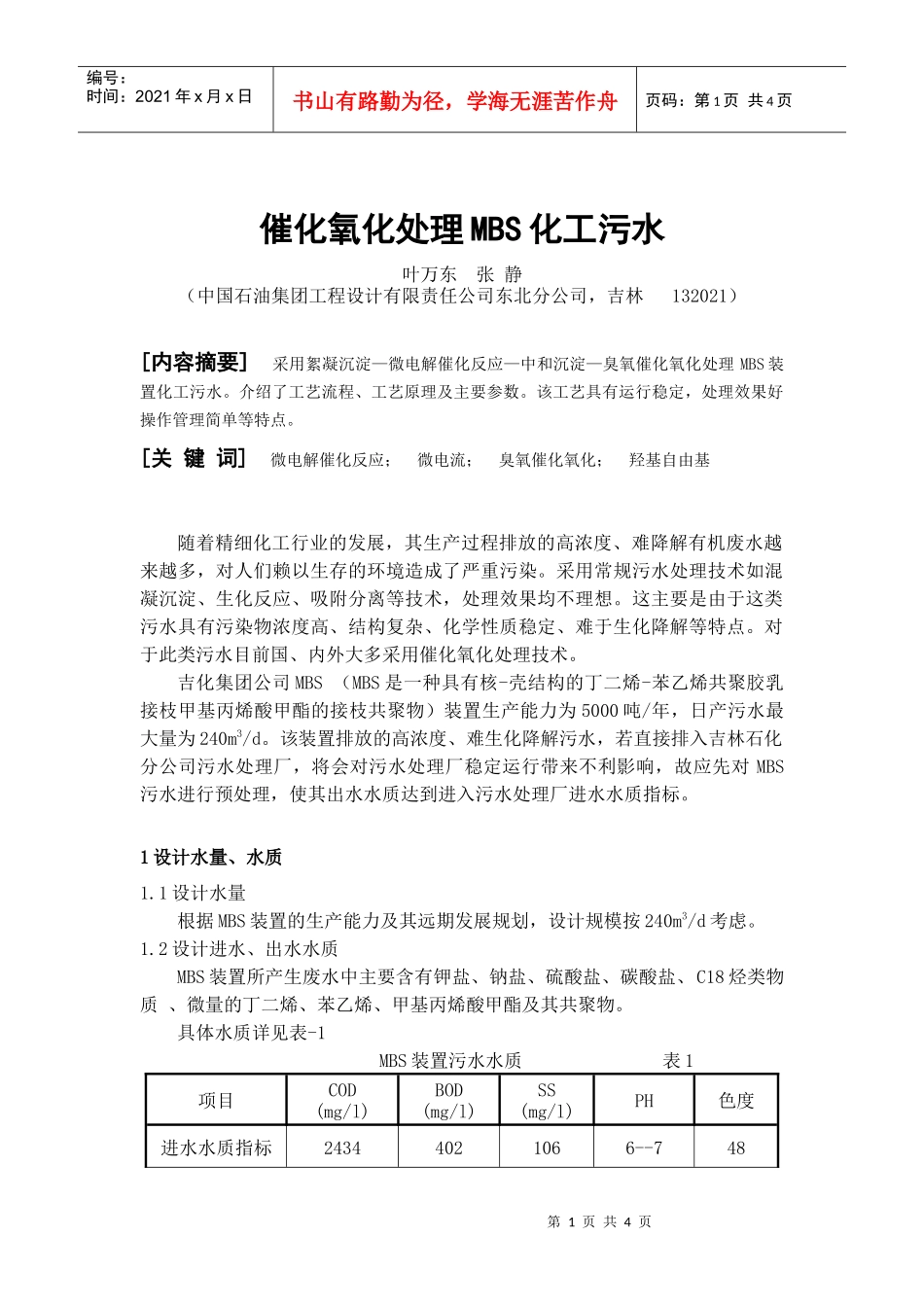

催化氧化处理MBS化工污水-全国化工热工设计技术中心站_第1页
1/4
催化氧化处理MBS化工污水-全国化工热工设计技术中心站_第2页
2/4

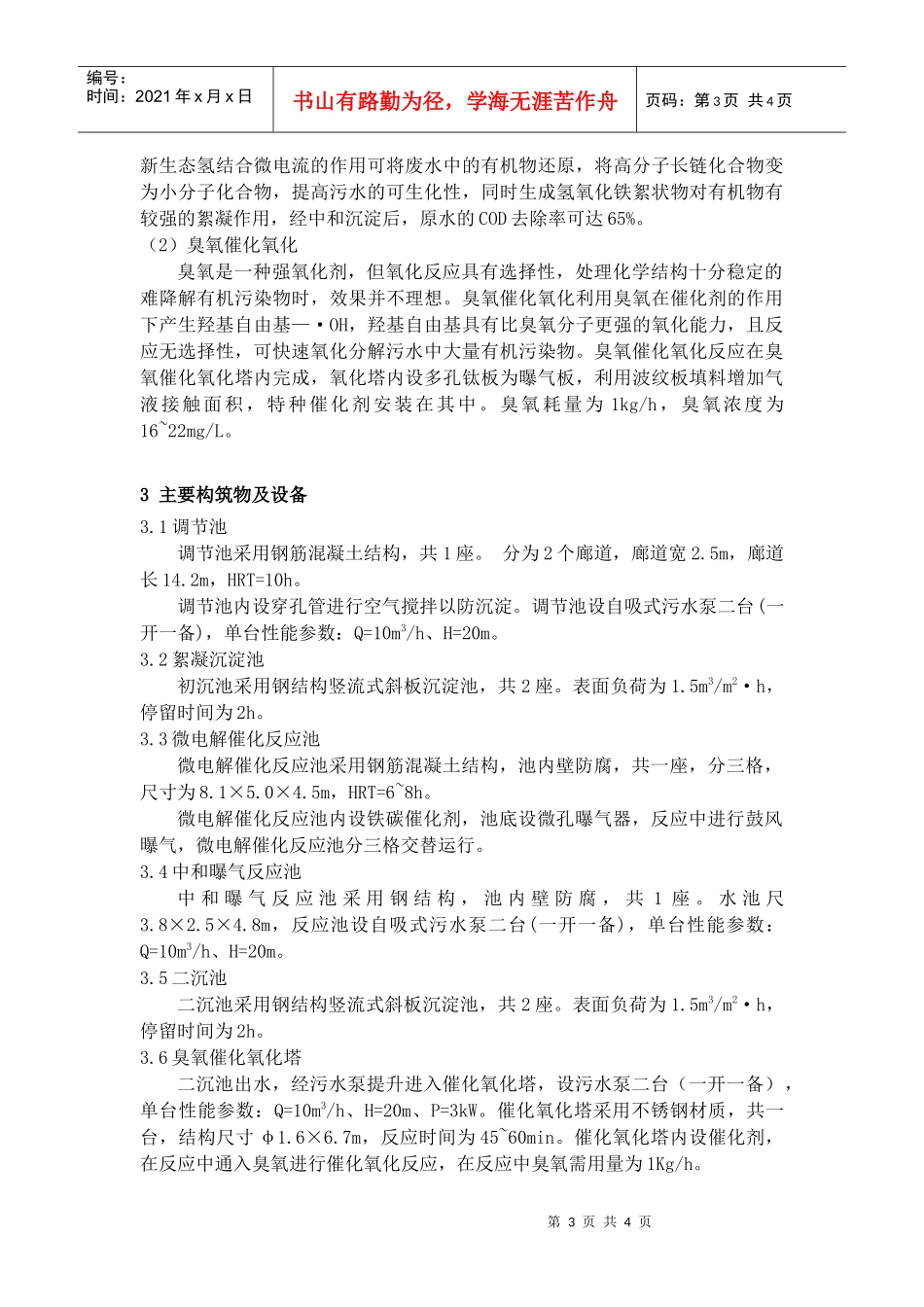

催化氧化处理MBS化工污水-全国化工热工设计技术中心站_第3页
3/4
第1页共4页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共4页催化氧化处理MBS化工污水叶万东张静(中国石油集团工程设计有限责任公司东北分公司,吉林132021)[内容摘要]采用絮凝沉淀—微电解催化反应—中和沉淀—臭氧催化氧化处理MBS装置化工污水。介绍了工艺流程、工艺原理及主要参数。该工艺具有运行稳定,处理效果好操作管理简单等特点。[关键词]微电解催化反应;微电流;臭氧催化氧化;羟基自由基随着精细化工行业的发展,其生产过程排放的高浓度、难降解有机废水越来越多,对人们赖以生存的环境造成了严重污染。采用常规污水处理技术如混凝沉淀、生化反应、吸附分离等技术,处理效果均不理想。这主要是由于这类污水具有污染物浓度高、结构复杂、化学性质稳定、难于生化降解等特点。对于此类污水目前国、内外大多采用催化氧化处理技术。吉化集团公司MBS(MBS是一种具有核-壳结构的丁二烯-苯乙烯共聚胶乳接枝甲基丙烯酸甲酯的接枝共聚物)装置生产能力为5000吨/年,日产污水最大量为240m3/d。该装置排放的高浓度、难生化降解污水,若直接排入吉林石化分公司污水处理厂,将会对污水处理厂稳定运行带来不利影响,故应先对MBS污水进行预处理,使其出水水质达到进入污水处理厂进水水质指标。1设计水量、水质1.1设计水量根据MBS装置的生产能力及其远期发展规划,设计规模按240m3/d考虑。1.2设计进水、出水水质MBS装置所产生废水中主要含有钾盐、钠盐、硫酸盐、碳酸盐、C18烃类物质、微量的丁二烯、苯乙烯、甲基丙烯酸甲酯及其共聚物。具体水质详见表-1MBS装置污水水质表1项目COD(mg/l)BOD(mg/l)SS(mg/l)PH色度进水水质指标24344021066--748第2页共4页第1页共4页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共4页出水水质指标5006--72工艺流程经分析MBS装置污水水质具有如下特点:污染物浓度高、成分复杂、水质随生产状况变化大、污水可生化性差(BOD/COD=0.17)等。根据MBS装置污水的特点及天大天久科技股份有限公司的小试报告,本工程采用絮凝沉淀—微电解催化反应—中和沉淀—臭氧催化氧化处理工艺。工艺流程框图如下:2.1工艺原理的几点说明(1)微电解催化反应将铁骨架载以特种催化剂与活性炭按比例1:1搅拌均匀装入微电解催化反应池。当污水进入反应池,在酸性条件下对污水进行曝气,反应池内就会形成无数个微小的原电池,铁为阳极,碳为阴极,产生的微电解反应如下:阳极:Fe-2eFe2+阴极:2H++2eH2在有O2时:O2+4H+4e2H2OO2+2H2O+4e4OH—电极反应产物具有很高的化学活性,在偏酸性的溶液中,电极反应产生的第3页共4页第2页共4页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共4页新生态氢结合微电流的作用可将废水中的有机物还原,将高分子长链化合物变为小分子化合物,提高污水的可生化性,同时生成氢氧化铁絮状物对有机物有较强的絮凝作用,经中和沉淀后,原水的COD去除率可达65%。(2)臭氧催化氧化臭氧是一种强氧化剂,但氧化反应具有选择性,处理化学结构十分稳定的难降解有机污染物时,效果并不理想。臭氧催化氧化利用臭氧在催化剂的作用下产生羟基自由基—·OH,羟基自由基具有比臭氧分子更强的氧化能力,且反应无选择性,可快速氧化分解污水中大量有机污染物。臭氧催化氧化反应在臭氧催化氧化塔内完成,氧化塔内设多孔钛板为曝气板,利用波纹板填料增加气液接触面积,特种催化剂安装在其中。臭氧耗量为1kg/h,臭氧浓度为16~22mg/L。3主要构筑物及设备3.1调节池调节池采用钢筋混凝土结构,共1座。分为2个廊道,廊道宽2.5m,廊道长14.2m,HRT=10h。调节池内设穿孔管进行空气搅拌以防沉淀。调节池设自吸式污水泵二台(一开一备),单台性能参数:Q=10m3/h、H=20m。3.2絮凝沉淀池初沉池采用钢结构竖流式斜板沉淀池,共2座。表面负荷为1.5m3/m2·h,停留时间为2h。3.3微电解催化反应池微电解催化反应池采用钢筋混凝土结构,池内壁防腐,共一座,分三格,尺寸为8.1×5.0×4.5m,HRT=6~8h。微电解催化反应池内设铁碳催化剂,池底设微孔曝气器,反应中进行鼓风曝气,微电解催化反应池分三格交替运行。3.4...
