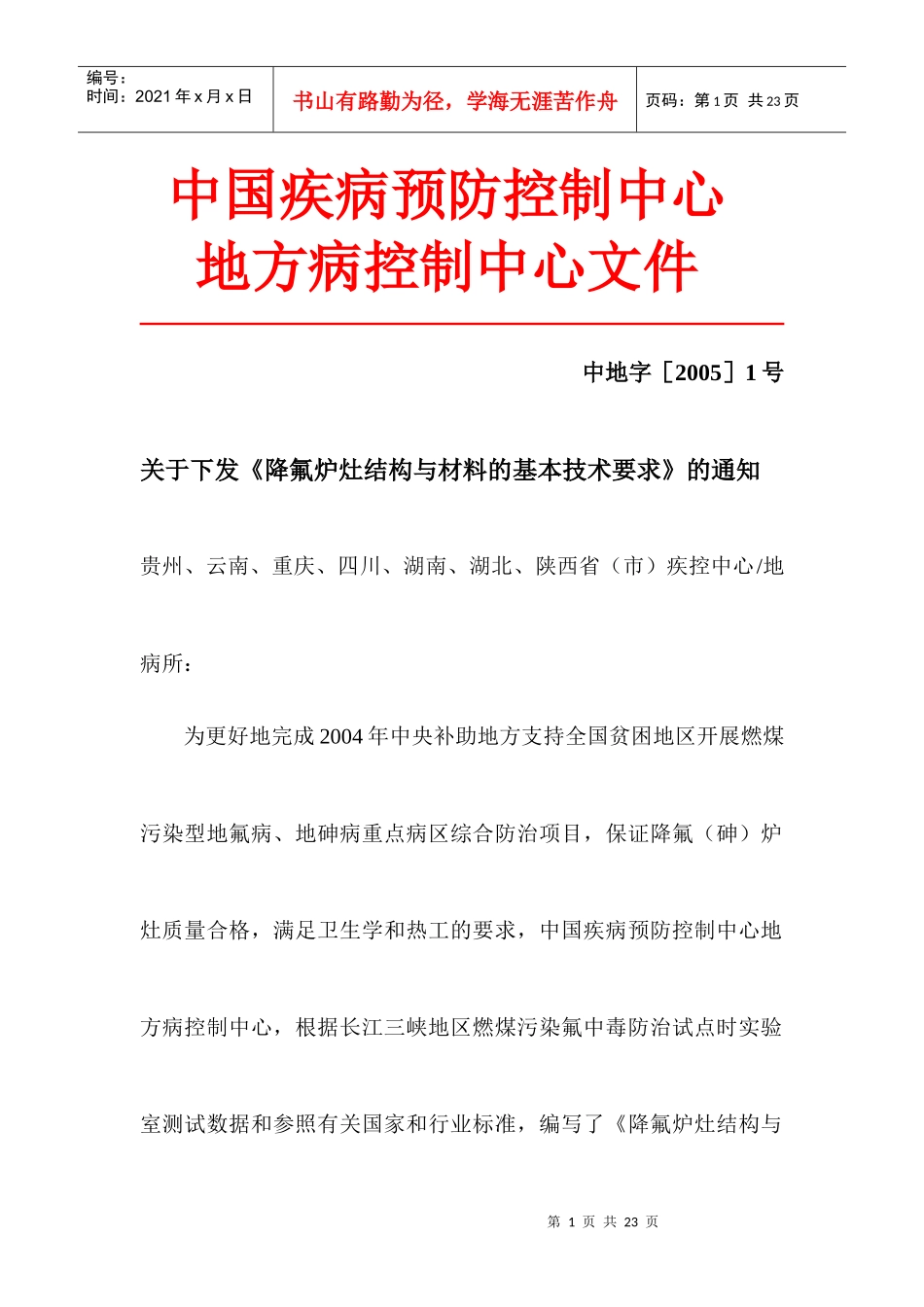

第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共23页中国疾病预防控制中心地方病控制中心文件中地字[2005]1号关于下发《降氟炉灶结构与材料的基本技术要求》的通知贵州、云南、重庆、四川、湖南、湖北、陕西省(市)疾控中心/地病所:为更好地完成2004年中央补助地方支持全国贫困地区开展燃煤污染型地氟病、地砷病重点病区综合防治项目,保证降氟(砷)炉灶质量合格,满足卫生学和热工的要求,中国疾病预防控制中心地方病控制中心,根据长江三峡地区燃煤污染氟中毒防治试点时实验室测试数据和参照有关国家和行业标准,编写了《降氟炉灶结构与第2页共23页第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共23页材料的基本技术要求》资料,现发给你们。希望各项目省(市)在炉灶招标、采购、修建时结合本地区具体情况,参照使用。中国疾病预防控制中心地方病控制中心2005年3月30日抄报:卫生部疾病控制司降氟炉灶结构与材料的基本技术要求目次1总则2降氟炉灶的结构3烟道与烟囱4热性能的基本要求5使用与保养附1关于《降氟炉灶热性能试验方法》的建议第3页共23页第2页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共23页1总则降氟炉灶的基本要求是:保证需要,安全卫生,节约煤炭,经济易行。降氟炉灶的设计必须根据当地的使用煤种、气象条件、海拔高度和不同用途(炊事、烤火共用或单一用)及灶型(台灶、地灶或可移动式炉灶)进行;应适应当地的经济、文化状况;在保证用火与防病的前提下,照顾当地群众的生活习惯;选用来源较易的材料,简化制造、安装(施工)工艺。降低造价,以达到经济易行的目的。各种降氟炉灶皆宜设计成可由工厂定型生产的部件组合而成;组合化和部件标准(通用)化,是炉灶发展的方向。降氟炉灶,只应由具备能保证产品质量所需的设备、技术力量、检验手段和管理制度的单位生产。降氟炉灶需有稳定、可靠地将烟尘排到室外的烟囱,保证降氟。降氟炉灶在一定时期内,应由经过培训合格的技术员施工;必须执行国家有关标准和规定。降氟炉灶应合理使用,及时维修,加强管理。2降氟炉灶的结构以下按几种常见炉灶分别论述。2.1一般煤炉2.1.1支座炉子皆需有能稳定地支撑全部炉体与燃煤及操作所加之重量和振动的支座。支座常为三点(三条腿);铸铁炉的支座,如炉体为整体铸成时,则与其底部一起铸就;若为组合式铸铁炉时,支座由底盘和三支点组成。支腿底端形成的面积,必须大于炉具本体除炉盖板外任何一处的截面积。2.1.2风室也是灰渣室(灰坑、灰膛)2.1.2.1高度按每天清渣三次计算,取100-120mm。2.1.2.2宽度(截面积或直径)一般为圆筒型;其内径=炉芯外径mm+不小于30mm厚的保温层。风室和炉体分段组合(多为铸铁)时,其造型宜成上小、下大的截头锥管型。底部由大于风室上部直径、有承插性止口的支座托板承托。顶部由有承插性止口的托板组成该托板上承插炉壳下口,下承插风室上口。它应稳定、可靠地承托着其上的全部设备(炉箅、炉芯、保温层、密封层、炉盖、炉圈、炉体外壳和容煤)和司炉操作时的加重。其直径等于其上的炉体外壳+10mm左右(作止口沿)。若为整体(指炉外壳)铸造时,底部往往与炉体一起铸就,风室则是上大、下小;上部为一装设在炉壳内的托板,该托板应紧固可靠,能承担其上之炉箅、炉芯、炉盘(导流盘)、容煤、保温层及密封层的重量和司炉操作时的加重。2.1.2.3二次风入口二次风入口必须设在风室,一般为四个。二次风入口面积为炉箅有效通风活截面积的5%左右。炉灶组装和使用时,炉芯的二次风道必须与此处入口对正。2.1.2.4炉门(风门、清渣门)这是唯一的进风门,此外不应再有进风处。风门以圆形(直径80-100mm)或椭圆形[长轴×短轴=(100至120)mm×(80至100)mm]为宜。炉门必须有开、关灵便、通风量可调(大、小直至关严)的门(盖)。有灰渣撮的炉灶,其撮子的造型,应设计成有调节进风量的风门。2.1.2.5风室顶部板(托板)中部有与炉箅有效面积等同的圆孔和一般为四个的二次风入口。此托板材料宜为铸铁(GB/T9439—1988,HT100),厚10mm...
