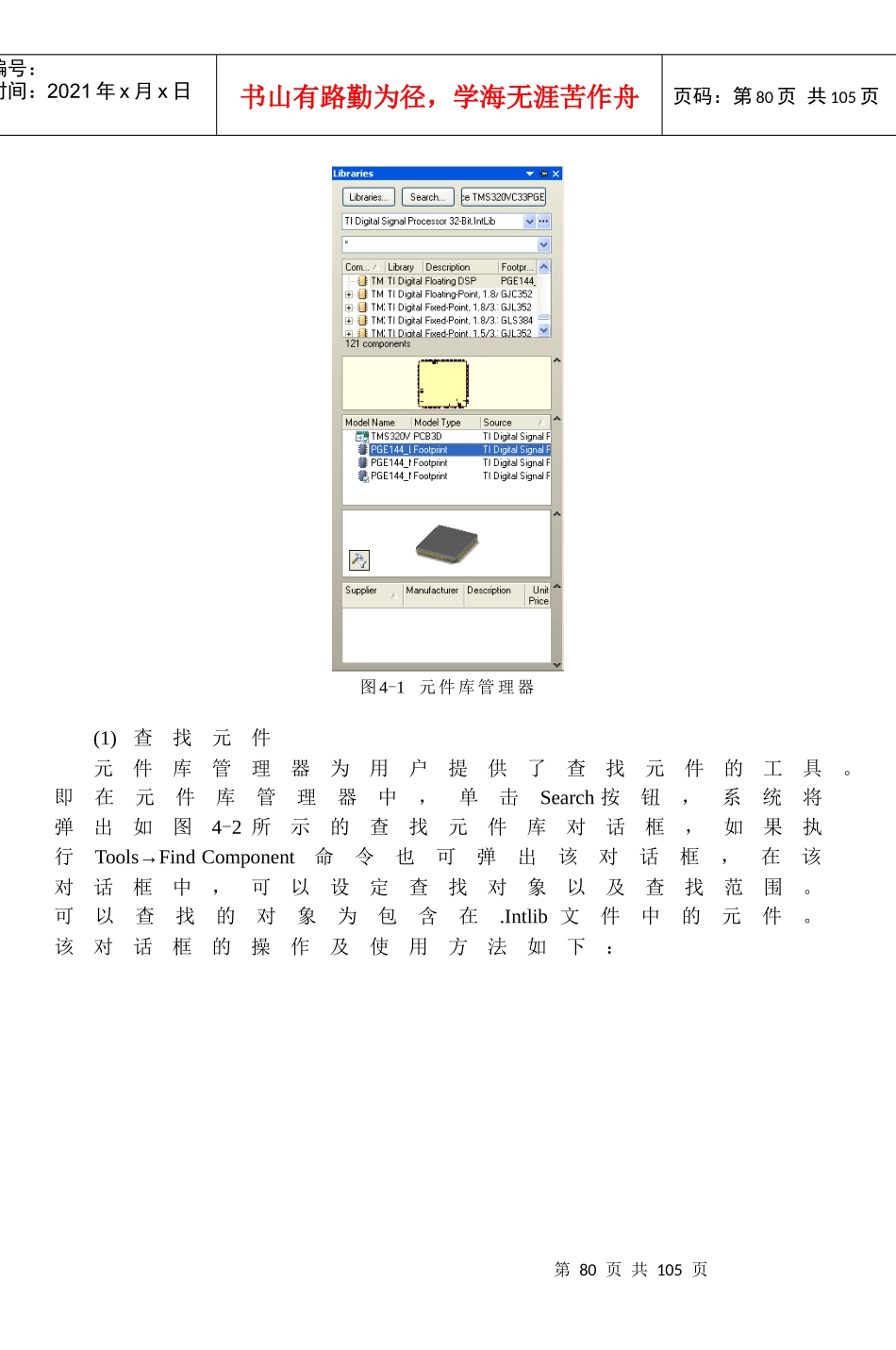

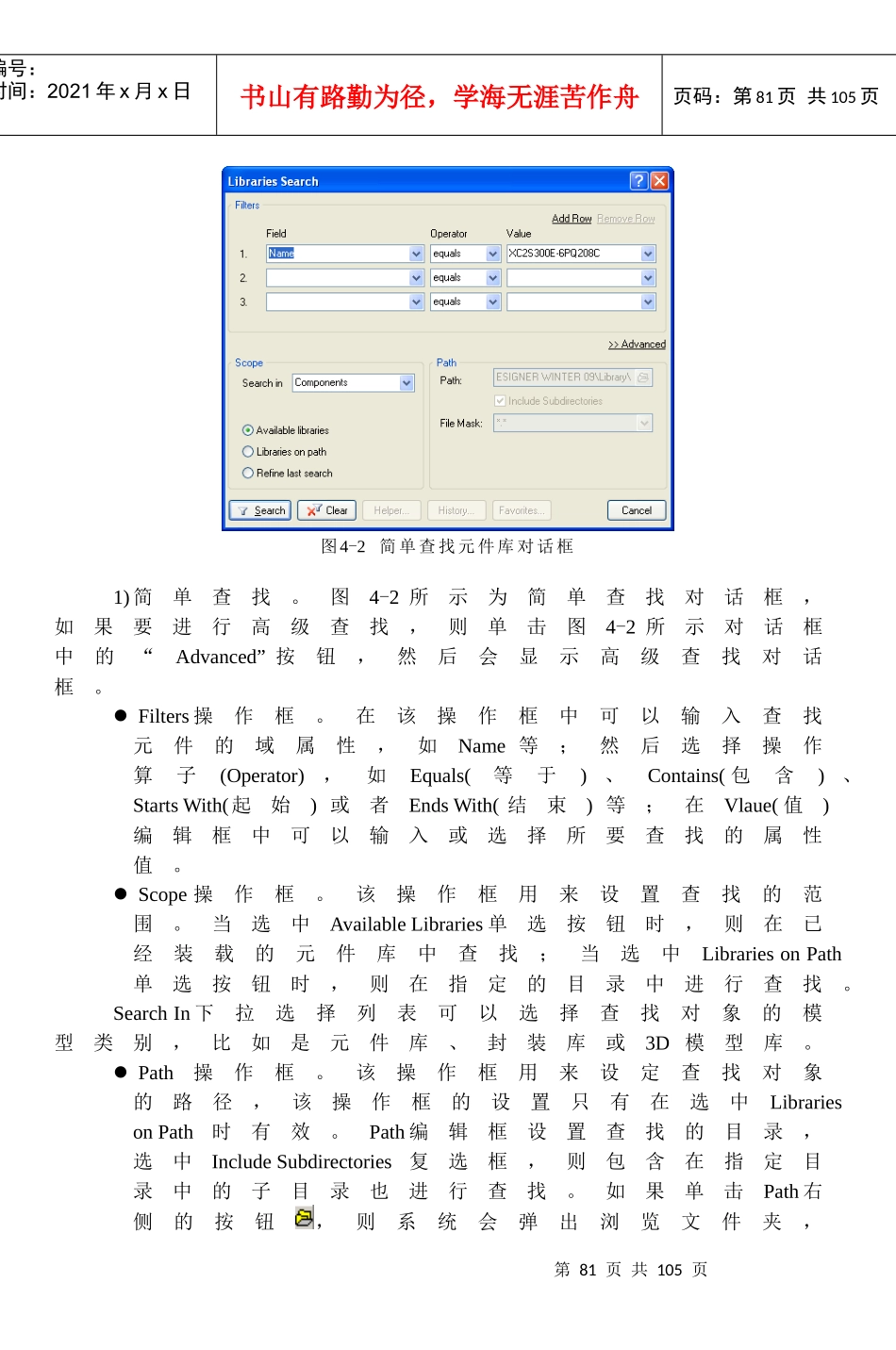

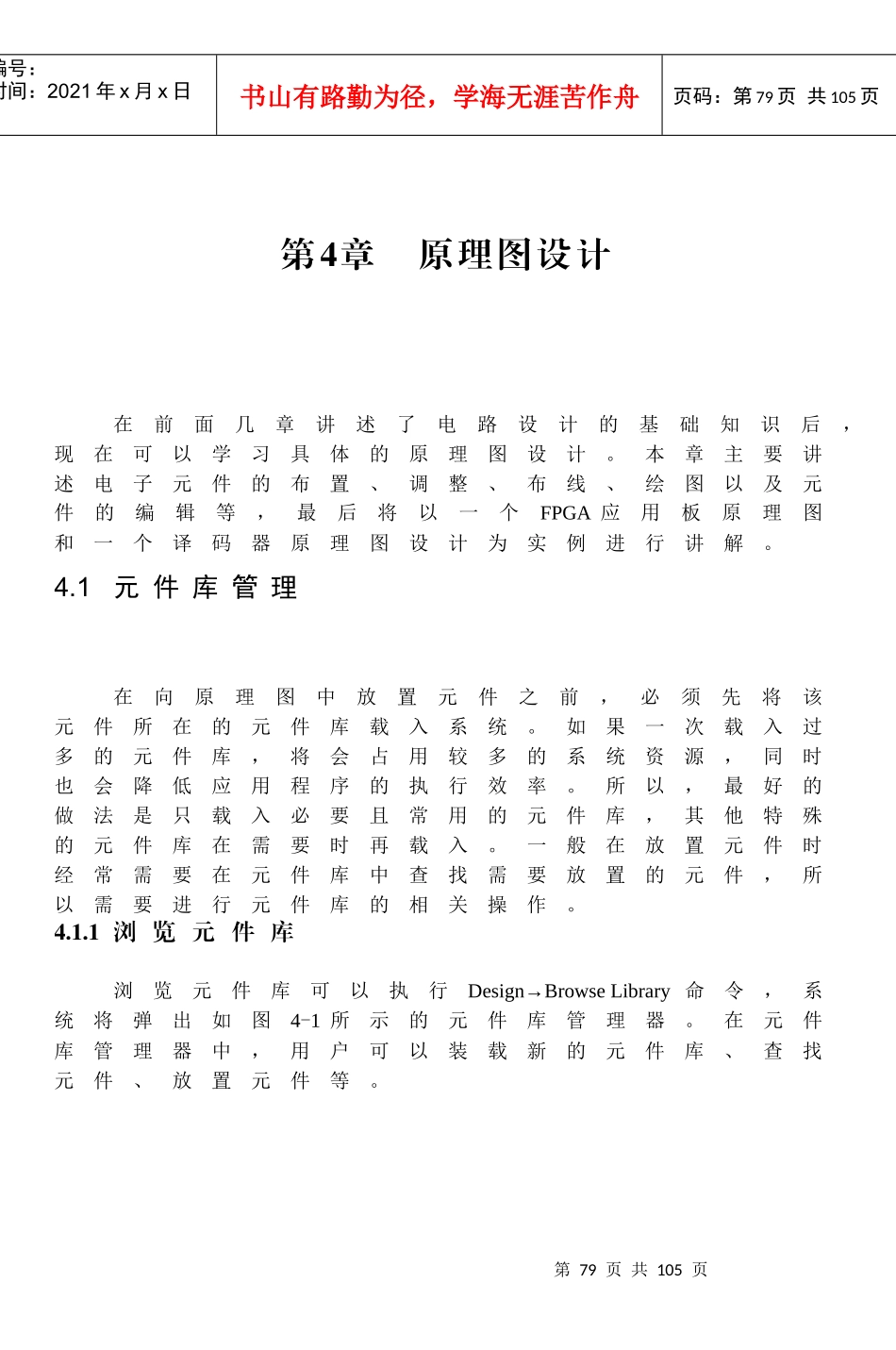

第79页共105页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第79页共105页第4章原理图设计在前面几章讲述了电路设计的基础知识后,现在可以学习具体的原理图设计。本章主要讲述电子元件的布置、调整、布线、绘图以及元件的编辑等,最后将以一个FPGA应用板原理图和一个译码器原理图设计为实例进行讲解。4.1元件库管理在向原理图中放置元件之前,必须先将该元件所在的元件库载入系统。如果一次载入过多的元件库,将会占用较多的系统资源,同时也会降低应用程序的执行效率。所以,最好的做法是只载入必要且常用的元件库,其他特殊的元件库在需要时再载入。一般在放置元件时经常需要在元件库中查找需要放置的元件,所以需要进行元件库的相关操作。4.1.1浏览元件库浏览元件库可以执行Design→BrowseLibrary命令,系统将弹出如图4-1所示的元件库管理器。在元件库管理器中,用户可以装载新的元件库、查找元件、放置元件等。第80页共105页第79页共105页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第80页共105页图4-1元件库管理器(1)查找元件元件库管理器为用户提供了查找元件的工具。即在元件库管理器中,单击Search按钮,系统将弹出如图4-2所示的查找元件库对话框,如果执行Tools→FindComponent命令也可弹出该对话框,在该对话框中,可以设定查找对象以及查找范围。可以查找的对象为包含在.Intlib文件中的元件。该对话框的操作及使用方法如下:第81页共105页第80页共105页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第81页共105页图4-2简单查找元件库对话框1)简单查找。图4-2所示为简单查找对话框,如果要进行高级查找,则单击图4-2所示对话框中的“Advanced”按钮,然后会显示高级查找对话框。Filters操作框。在该操作框中可以输入查找元件的域属性,如Name等;然后选择操作算子(Operator),如Equals(等于)、Contains(包含)、StartsWith(起始)或者EndsWith(结束)等;在Vlaue(值)编辑框中可以输入或选择所要查找的属性值。Scope操作框。该操作框用来设置查找的范围。当选中AvailableLibraries单选按钮时,则在已经装载的元件库中查找;当选中LibrariesonPath单选按钮时,则在指定的目录中进行查找。SearchIn下拉选择列表可以选择查找对象的模型类别,比如是元件库、封装库或3D模型库。Path操作框。该操作框用来设定查找对象的路径,该操作框的设置只有在选中LibrariesonPath时有效。Path编辑框设置查找的目录,选中IncludeSubdirectories复选框,则包含在指定目录中的子目录也进行查找。如果单击Path右侧的按钮,则系统会弹出浏览文件夹,第82页共105页第81页共105页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第82页共105页可以设置查找路径。FileMask可以设定查找对象的文件匹配域,“*”表示匹配任何字符串。设置好了查找的内容和范围后,单击Search按钮,系统就会开始进行查找。如果查找到该属性设置的元件,则系统会自动关闭查找元件库对话框,并将查找到的元件显示在元件库管理器中。2)高级搜索。单击图4-2对话框中的“Advanced”按钮,则会显示高级查找元件库对话框,如图4-3所示,此时对话框中会出现“Simple”按钮,单击该按钮则可以回到图4-2所示的对话框。在图4-3所示最上面的空白编辑框中,可以输入需要查找的元件或封装名称。如本例的XC2S300E(可以用“*XC2S300E*”方式进行查询包含XC2S300E字符的元件名称)。(2)搜索元件单击Search按钮,AltiumDesigner就会在指定的目录中进行搜索。同时图4-2或图4-3所示的对话框会暂时隐藏,并且图4-1所示界面中的Search按钮会变成Stop按钮。如果需要停止搜索,则可以单击Stop按钮。(3)找到元件当找到元件后,系统将会在如图4-4所示的对话框中显示结果。在上面的信息框中显示该元件名,如本例的XC2S300E,并显示其所在的元件库名,在中间的信息框中显示该元件的引脚类型,最下面显示元件的图形符号形状和引脚封装形状。(4)放置元件查找到需要的元件后,可以将该元件所在的元件库直接装载到元件库管理器中。即在图4-4中选择需要放置的那个查找到的元件,...
