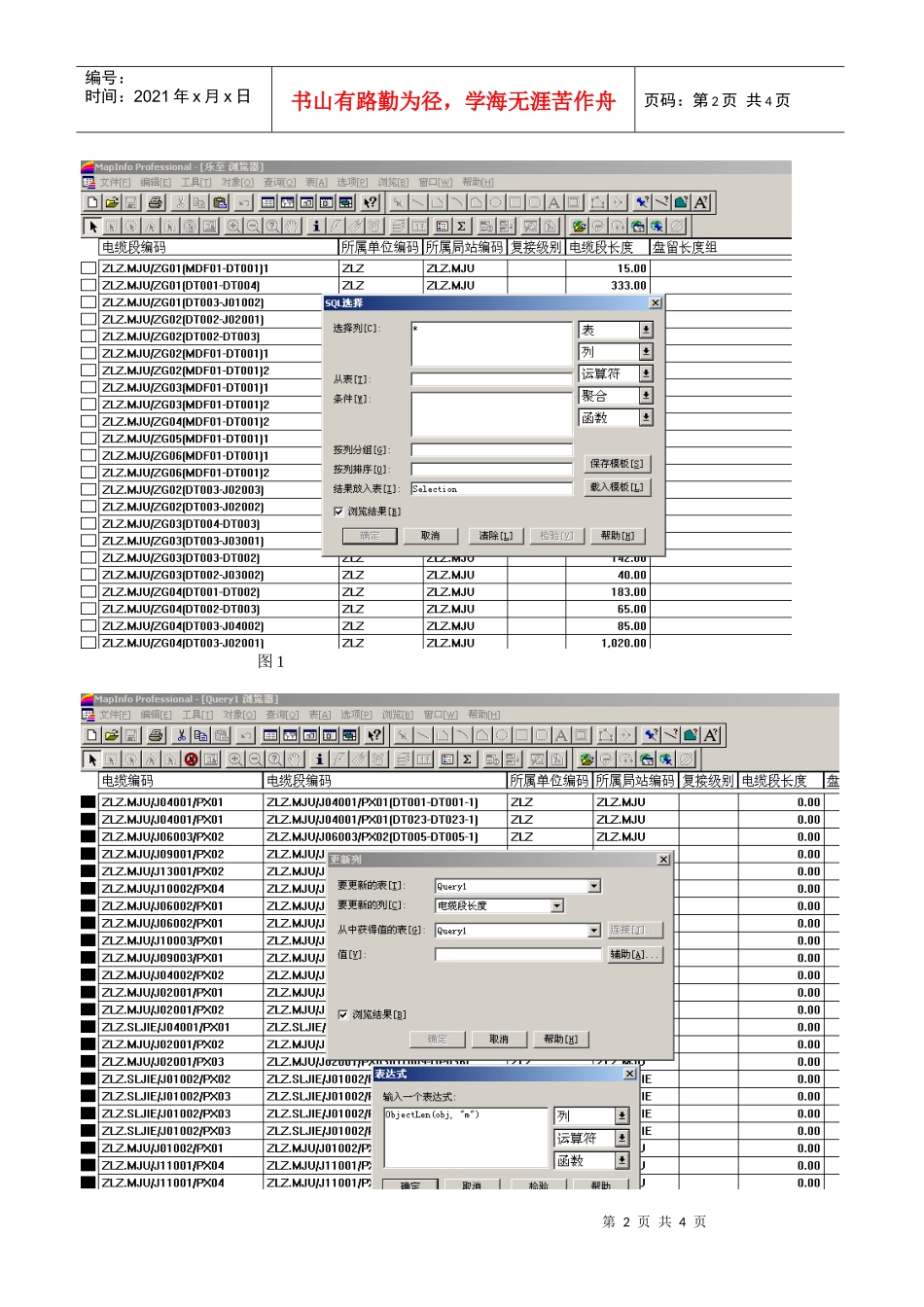

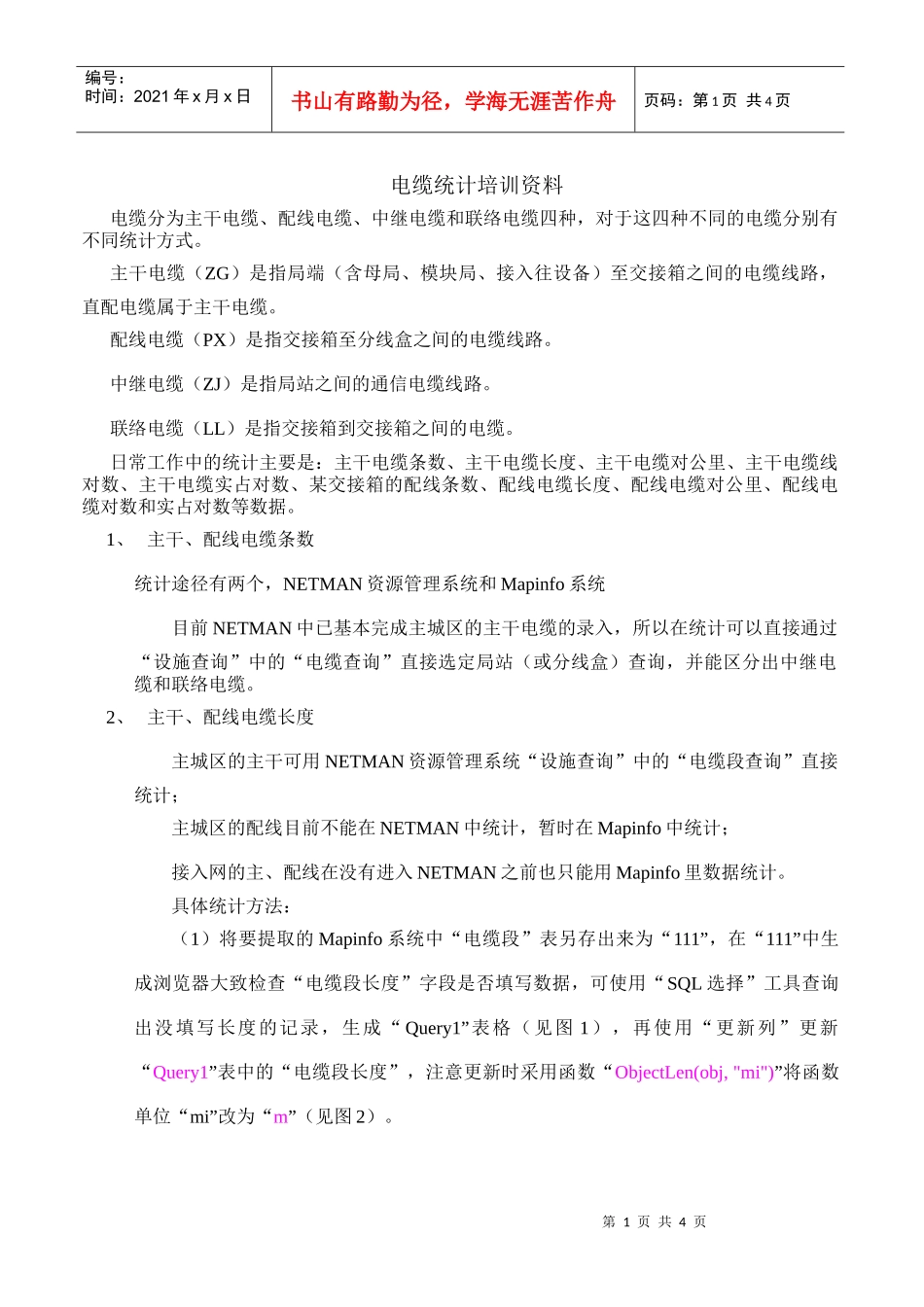

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页电缆统计培训资料电缆分为主干电缆、配线电缆、中继电缆和联络电缆四种，对于这四种不同的电缆分别有不同统计方式。主干电缆（ZG）是指局端（含母局、模块局、接入往设备）至交接箱之间的电缆线路，直配电缆属于主干电缆。配线电缆（PX）是指交接箱至分线盒之间的电缆线路。中继电缆（ZJ）是指局站之间的通信电缆线路。联络电缆（LL）是指交接箱到交接箱之间的电缆。日常工作中的统计主要是：主干电缆条数、主干电缆长度、主干电缆对公里、主干电缆线对数、主干电缆实占对数、某交接箱的配线条数、配线电缆长度、配线电缆对公里、配线电缆对数和实占对数等数据。1、主干、配线电缆条数统计途径有两个，NETMAN资源管理系统和Mapinfo系统目前NETMAN中已基本完成主城区的主干电缆的录入，所以在统计可以直接通过“设施查询”中的“电缆查询”直接选定局站（或分线盒）查询，并能区分出中继电缆和联络电缆。2、主干、配线电缆长度主城区的主干可用NETMAN资源管理系统“设施查询”中的“电缆段查询”直接统计；主城区的配线目前不能在NETMAN中统计，暂时在Mapinfo中统计；接入网的主、配线在没有进入NETMAN之前也只能用Mapinfo里数据统计。具体统计方法：（1）将要提取的Mapinfo系统中“电缆段”表另存出来为“111”，在“111”中生成浏览器大致检查“电缆段长度”字段是否填写数据，可使用“SQL选择”工具查询出没填写长度的记录，生成“Query1”表格（见图1），再使用“更新列”更新“Query1”表中的“电缆段长度”，注意更新时采用函数“ObjectLen(obj,"mi")”将函数单位“mi”改为“m”（见图2）。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页图1第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页图2第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页此函数为采用地图上线条的长度，由于我们地图坐标的不准确，可能直接产生的长度会有一定误差，所以在使用此函数时可以运用“电缆段长度=ObjectLen(obj,"m")*系数”。这样保存之后，我们的电缆段都有了一个比较准确的长度了。（2）将“111”表格另存为Access格式的表格“222”，再导出为Excel格式，插入一行将做公式为：主（配）电缆线对公里=“电缆长度”*“电缆线对总数”/1000。（3）对Excel格式的“222”表做筛选，建议把主干和配线分别统计。注意主干对数统计选择“起始设施类型”字段为MDF架，而配线对数选择为“交接箱”，统计“电缆线对总数”就可以了，单位为：对；主（配）电缆条数也就同理数记录就完成了，单位为：条；主（配）电缆长度是指无论电缆大小或起始设施所有的主干或配线的总长度，单位为：皮长公里；主（配）电缆对公里指每一条电缆（配线）的对数与线路长度的乘积，单位为：对公里。（4）主干（配线）电缆实占线对数：是指出局用户线对中已使用的对数。包括电话用户、用户中继线、出租电路等占用的对数，不论何种用途占用的均应统计。单位为：对。目前我们所统计的主干电缆实占=所有固定电话用户数+PHS基站个数*4+估计一部分配线电缆实占=配线带出的固定电话用户数+PHS基站个数+估计一部分注意：配线电缆实占对数≤主干电缆实占对数一定！
