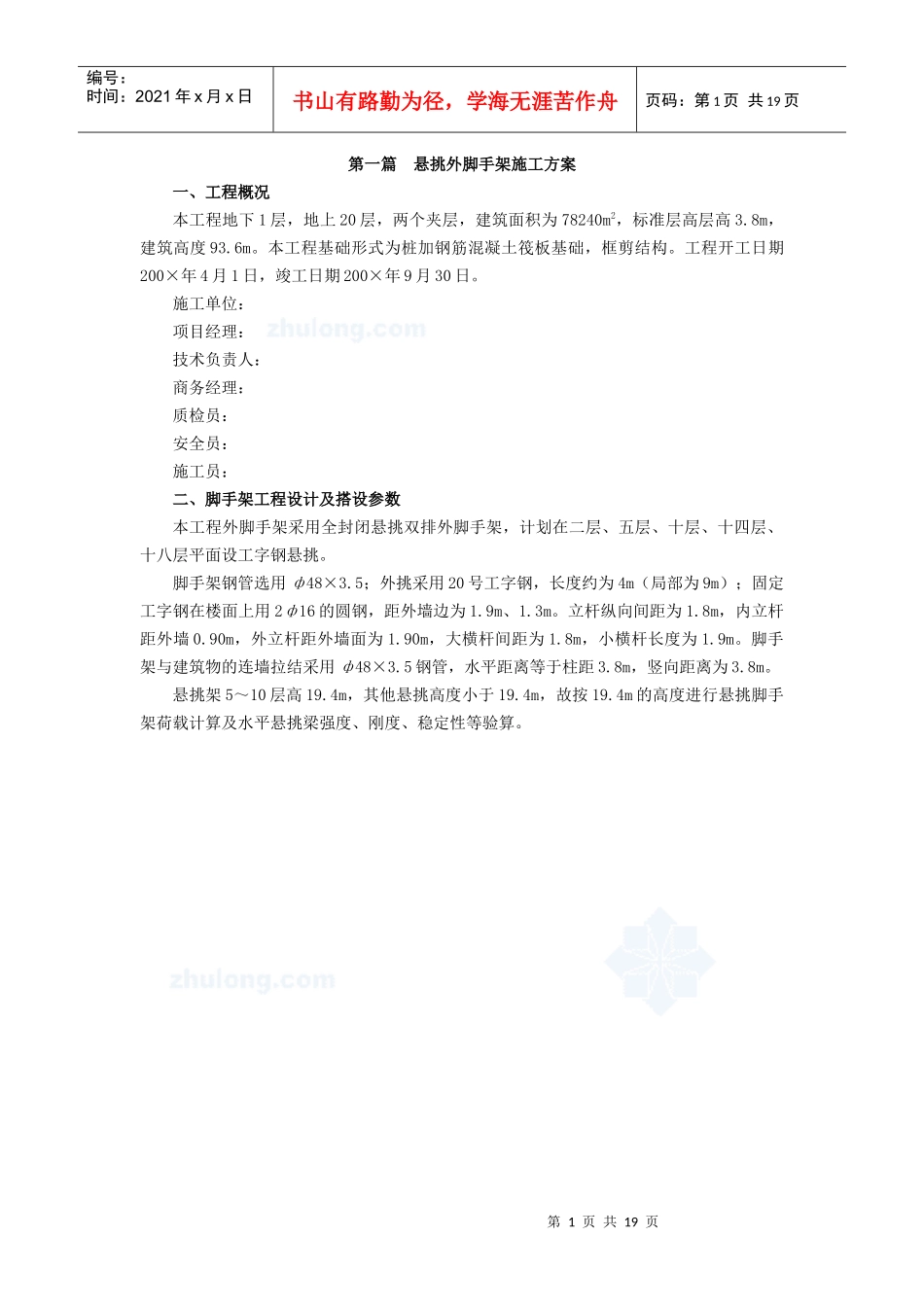

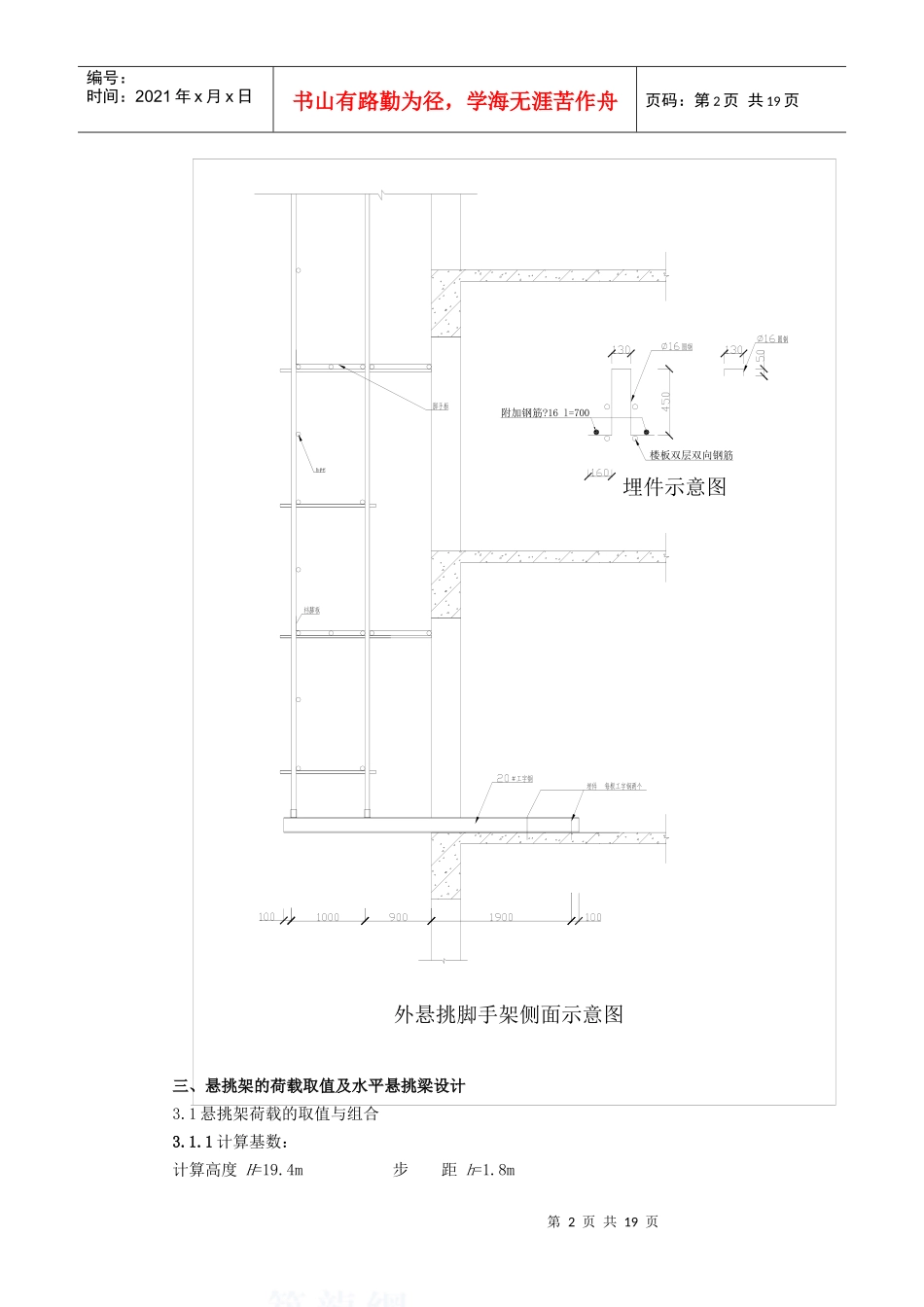

第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共19页第一篇悬挑外脚手架施工方案一、工程概况本工程地下1层,地上20层,两个夹层,建筑面积为78240m2,标准层高层高3.8m,建筑高度93.6m。本工程基础形式为桩加钢筋混凝土筏板基础,框剪结构。工程开工日期200×年4月1日,竣工日期200×年9月30日。施工单位:项目经理:技术负责人:商务经理:质检员:安全员:施工员:二、脚手架工程设计及搭设参数本工程外脚手架采用全封闭悬挑双排外脚手架,计划在二层、五层、十层、十四层、十八层平面设工字钢悬挑。脚手架钢管选用ф48×3.5;外挑采用20号工字钢,长度约为4m(局部为9m);固定工字钢在楼面上用2ф16的圆钢,距外墙边为1.9m、1.3m。立杆纵向间距为1.8m,内立杆距外墙0.90m,外立杆距外墙面为1.90m,大横杆间距为1.8m,小横杆长度为1.9m。脚手架与建筑物的连墙拉结采用ф48×3.5钢管,水平距离等于柱距3.8m,竖向距离为3.8m。悬挑架5~10层高19.4m,其他悬挑高度小于19.4m,故按19.4m的高度进行悬挑脚手架荷载计算及水平悬挑梁强度、刚度、稳定性等验算。第2页共19页第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共19页三、悬挑架的荷载取值及水平悬挑梁设计3.1悬挑架荷载的取值与组合3.1.1计算基数:计算高度H=19.4m步距h=1.8m附加钢筋?16l=700外悬挑脚手架侧面示意图埋件示意图楼板双层双向钢筋第3页共19页第2页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共19页立杆纵距la=1.8m立杆横距lb=1.0m查《扣件式钢管脚手架安全技术规范》(JGJ130—2001):钢管自重G1=0.0384kN/m挡脚板自重G2=0.0132kN/m安全网自重G3=0.01kN/m外立杆至墙距ld=1.9m施工活荷载qk=2kN/m2内立杆至墙距lc=0.9m3.1.2脚手架结构自重(包括立杆、纵、横水平杆、剪刀撑、横向斜撑和扣件);查《扣件式钢管脚手架安全技术规范》(JGJ130—2001)附表A-1得:架体每m高度一个立杆纵距的自重gk1=0.1337kN/mNG1K=H×gk1=19.4×0.1337=2.671kN3.1.3构配件自重(包括脚手板、防护栏杆、挡脚板、密目网等)⑴外立杆①脚手板,按2步设一层计,19.4/3.6=6约6层,单位荷重按0.2kN/m2(按湿重)计:NG2K-1=(6×la×lb×0.2)×103/2=(6×1×1.8×0.2)×103/2=1080N②栏杆、挡脚板(按6层计,栏杆每步架1根)NG2K-2=(2×6×la×G1+6×G2)×103=(2×6×1.8×0.0384+6×0.0132)×103=908.64N③安全网NG2K-3=H×la×G3×103=19.4×1.8×0.01×103=349.2N④合计NG2K=1080+908.64+349.2=2337.84N⑵内立杆①脚手板NG2K-1=(6×la×lb×0.2)/2×103+(6×la×lc×0.2)/2×103=(6×1.0×1.8×0.2+6×0.35×1.8×0.2)/2×103=1458N②纵向横杆(搁置悬挑部分的脚手板用)NG2K-2=6×la×G1=6×1.8×0.0384×103=414.72N③合计NG2K=1458+414.72=1872.72N3.1.4施工均布活荷载按规范要求,取最不利情况,按荷载最大的装修脚手架考虑,即同时2层作业层施工:外立杆NQK外=2×la×lb×qk/2=2×1.8×1×2/2=3.6kN内立杆NQK内=2×la×lb×qk/2+2×la×lc×qk=3.6+0.3×1.8×2×2=5.76kN3.1.5垂直荷载组合第4页共19页第3页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共19页⑴外立杆N1=1.2×(NG1K+NG2K)+1.4×NQK外=1.2×(2.671+2.3378)+1.4×3.6=11.05kN⑵内立杆N2=1.2×(NG1K+NG2K)+1.4×NQK内=1.2×(2.671+1.8727)+1.4×5.76=13.516kN3.2水平悬挑梁设计本工程悬挑架采用型钢悬臂式结构,水平悬挑型钢梁采用20号工字钢,长4m(局部9m),在2层、5层、10层、14层、18层楼面上预埋2ф16的圆钢对工字钢进行固定,距外墙边1.9m、1.3m。根据《钢结构设计规范》(GB50017—2003)规定进行下列计算与验算:⑴20号工字钢截面特性:Wx=188×103mm3,Ix=1880×103mm4,自重q=0.217kN/m,弹性模量E=206×103N/mm2,翼缘宽度b=96mm,翼缘平均厚度δ=9mm,高度h=200mm,ix=8.25cm。⑵最大弯矩Mmax=N1×1.9+N2×0.9+q×22/2=11.05×1.9+13.516×0.9+0.217×22/2=33.593kN·m⑶强度验算σ=Mmax/(γx×Wx)γx-...
