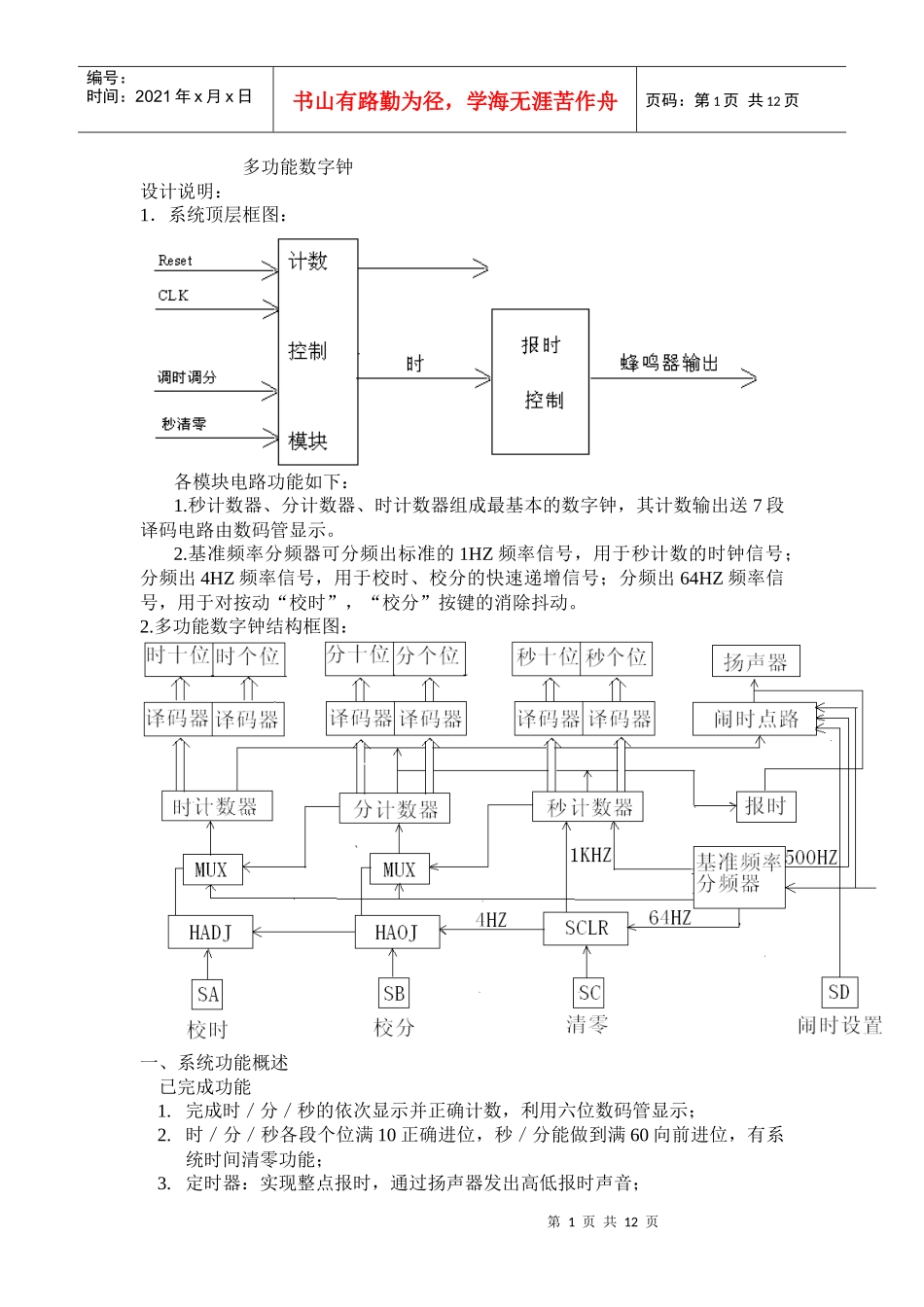

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页多功能数字钟设计说明：1．系统顶层框图：各模块电路功能如下：1.秒计数器、分计数器、时计数器组成最基本的数字钟，其计数输出送7段译码电路由数码管显示。2.基准频率分频器可分频出标准的1HZ频率信号，用于秒计数的时钟信号；分频出4HZ频率信号，用于校时、校分的快速递增信号；分频出64HZ频率信号，用于对按动“校时”，“校分”按键的消除抖动。2.多功能数字钟结构框图：一、系统功能概述已完成功能1.完成时／分／秒的依次显示并正确计数，利用六位数码管显示；2.时／分／秒各段个位满10正确进位，秒／分能做到满60向前进位，有系统时间清零功能；3.定时器：实现整点报时，通过扬声器发出高低报时声音；第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页4.时间设置，也就是手动调时功能：当认为时钟不准确时，可以分别对分／时钟进行调整；5.闹钟：实现分/时闹钟设置，在时钟到达设定时间时通过扬声器响铃。有静音模式。待改进功能：1.系统没有万年历功能，正在思考设计方法。2.应添加秒表功能。二、系统组成以及系统各部分的设计1.时计数模块时计数模块就是一个2位10进制计数器，记数到23清零。VHDL的RTL描述如下：----cnt_h.vhdlibraryieee;useieee.std_logic_1164.all;useieee.std_logic_unsigned.all;entitycnt_hisport(en,clk,clr:instd_logic;dout:outstd_logic_vector(7downto0);c:outstd_logic);endcnt_h;architecturertlofcnt_hissignalt:std_logic_vector(7downto0);beginprocess(en,clk,clr)variablet:std_logic_vector(7downto0);beginifen='1'then--异步使能ifclk'eventandclk='1'thent:=t+1;ift(3downto0)=X"A"then--个位等于10则十位加1t(7downto4):=t(7downto4)+1;t(3downto0):=X"0";--个位清零endif;ift>X"23"then--大于23清零t:=X"00";endif;endif;ifclr='1'then--异步清零t:=X"00";endif;endif;第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页dout<=t;endprocess;endrtl;时计数器模块仿真波形如下从仿真波形可知，当计数到23时，下一个时钟上升沿到来时就清零了，符合设计要求。时计数模块框图如下2.分及秒计数模块分及秒计数模块也是一个2位10进制计数器，记数到59清零。VHDL的RTL描述如下：libraryieee;useieee.std_logic_1164.all;useieee.std_logic_unsigned.all;entitycnt_sisport(en,clk,clr:instd_logic;dout:bufferstd_logic_vector(7downto0);c:outstd_logic);endcnt_s;architecturertlofcnt_sisbeginprocess(en,clk,clr)begin第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页ifen='1'thenifclr='1'then--异步清零dout<=X"00";elsifclk'eventandclk='1'thenifdout(3downto0)<9thendout(3downto0)<=dout(3downto0)+1;c<='0';elsifdout(7downto4)<5thendout(3downto0)<=X"0";dout(7downto4)<=dout(7downto4)+1;elsedout<=X"00";c<='1';endif;endif;elsedout<="ZZZZZZZZ";endif;endprocess;endrtl;分和秒计数器模块仿真波形如下从仿真波形可知，当计数到59时，下一个时钟上升沿到来时就清零了，并且产生进位信号，符合设计要求。分和秒计数模块框图如下3.按键消抖动模块按键消抖动有很多方案，这里选择的是计数消抖，即只当有效电平到来后开始第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页计数，当计数值大于一定值后再输出该有效电平，否则不输出，从而达到消抖目的。VHDL的RTL描述如下：libraryieee;useieee.std_logic_1164.all;entityhaoinisport(din,clk:instd_logic;dout:outstd_logic);endhaoin;architecturertlofhaoinisbeginprocess(din)variablet:integerrange0to63:=0;beginifdin='1'thenifclk'eventandclk='1'thent:=t+1;ift>10thendout<='1';t:=t-1;elsedout<='0';endif;endif;elsedout<='0';t:=0;endif;endprocess;endrtl;第6页共12页第5页共1...
