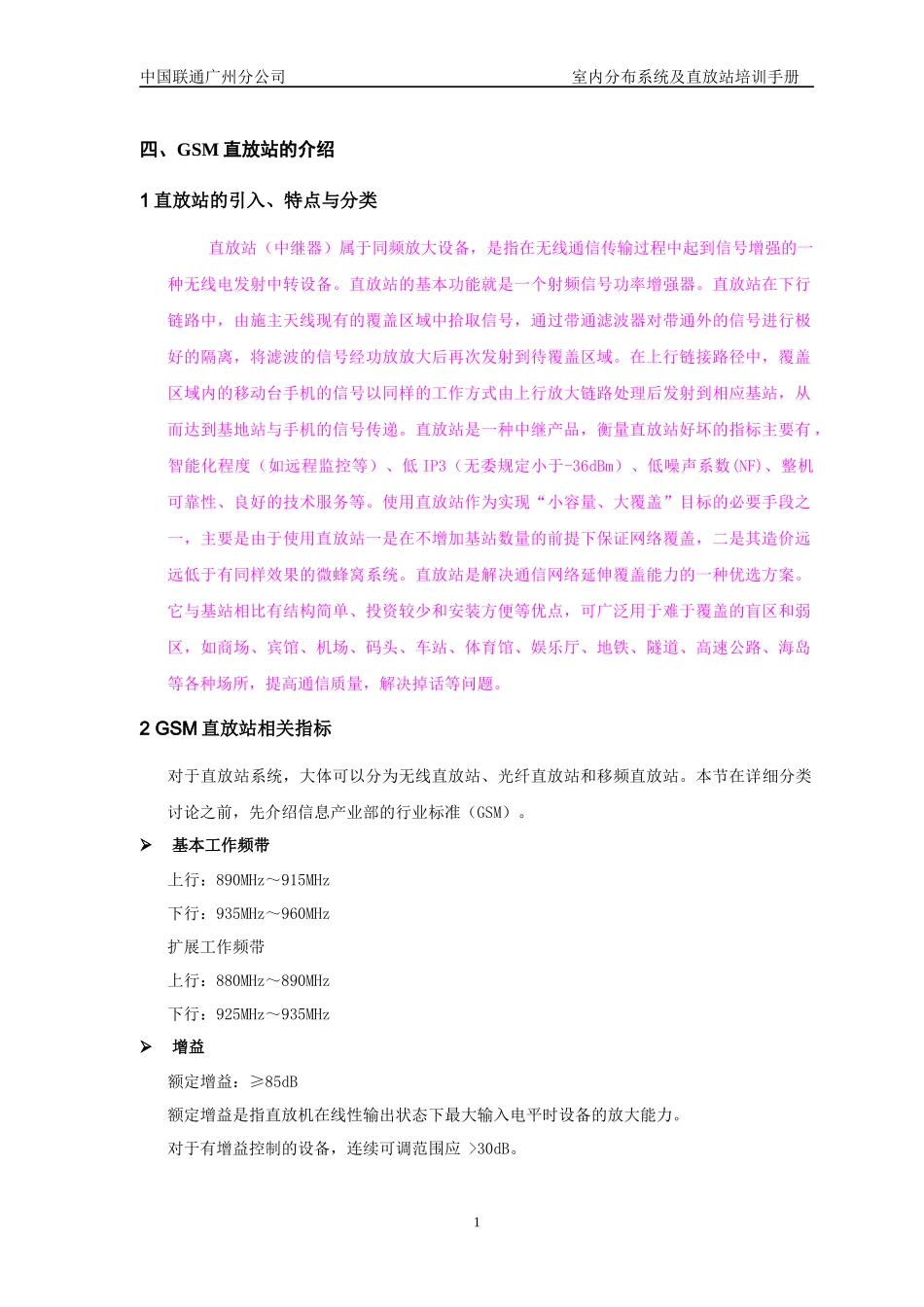

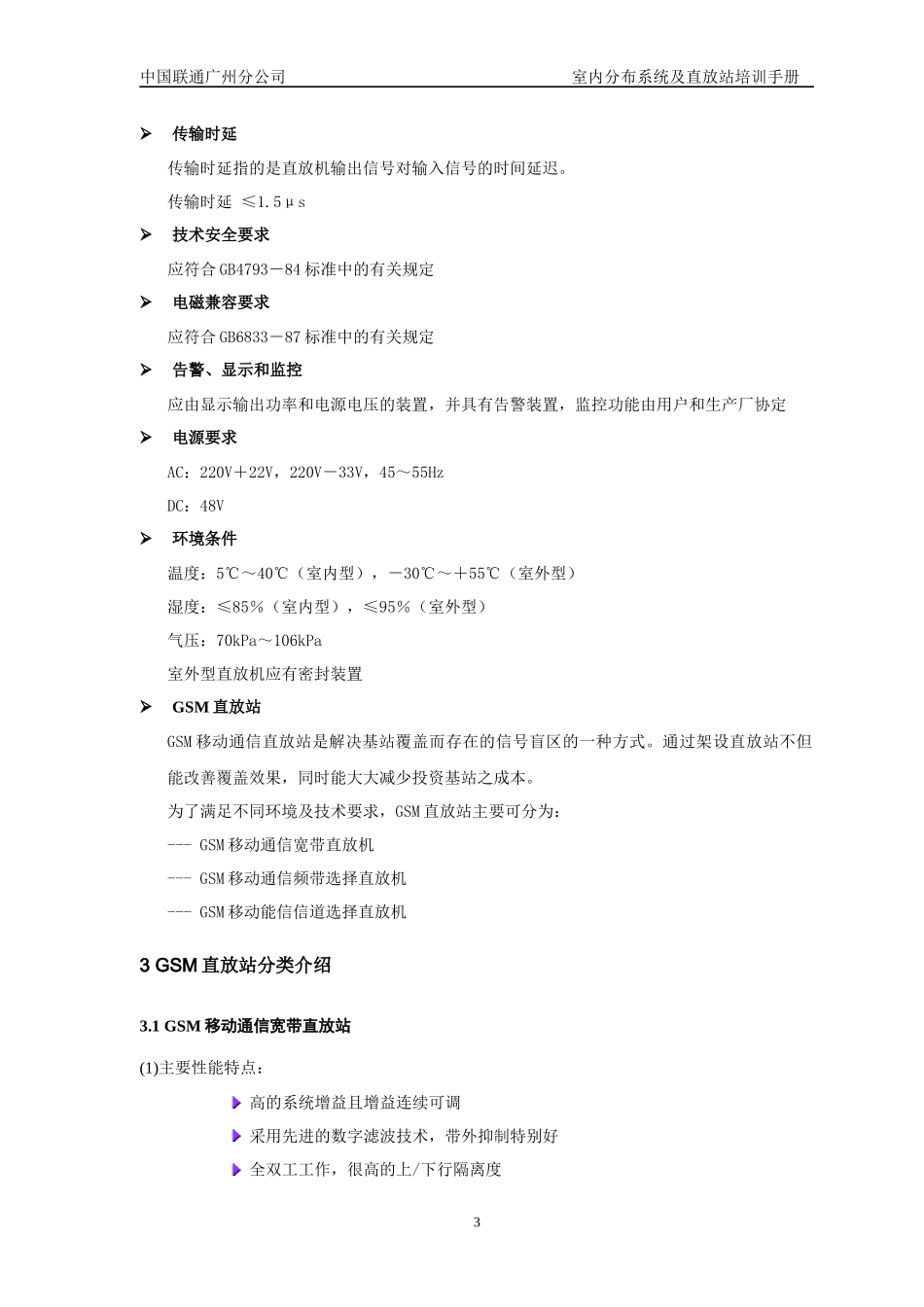

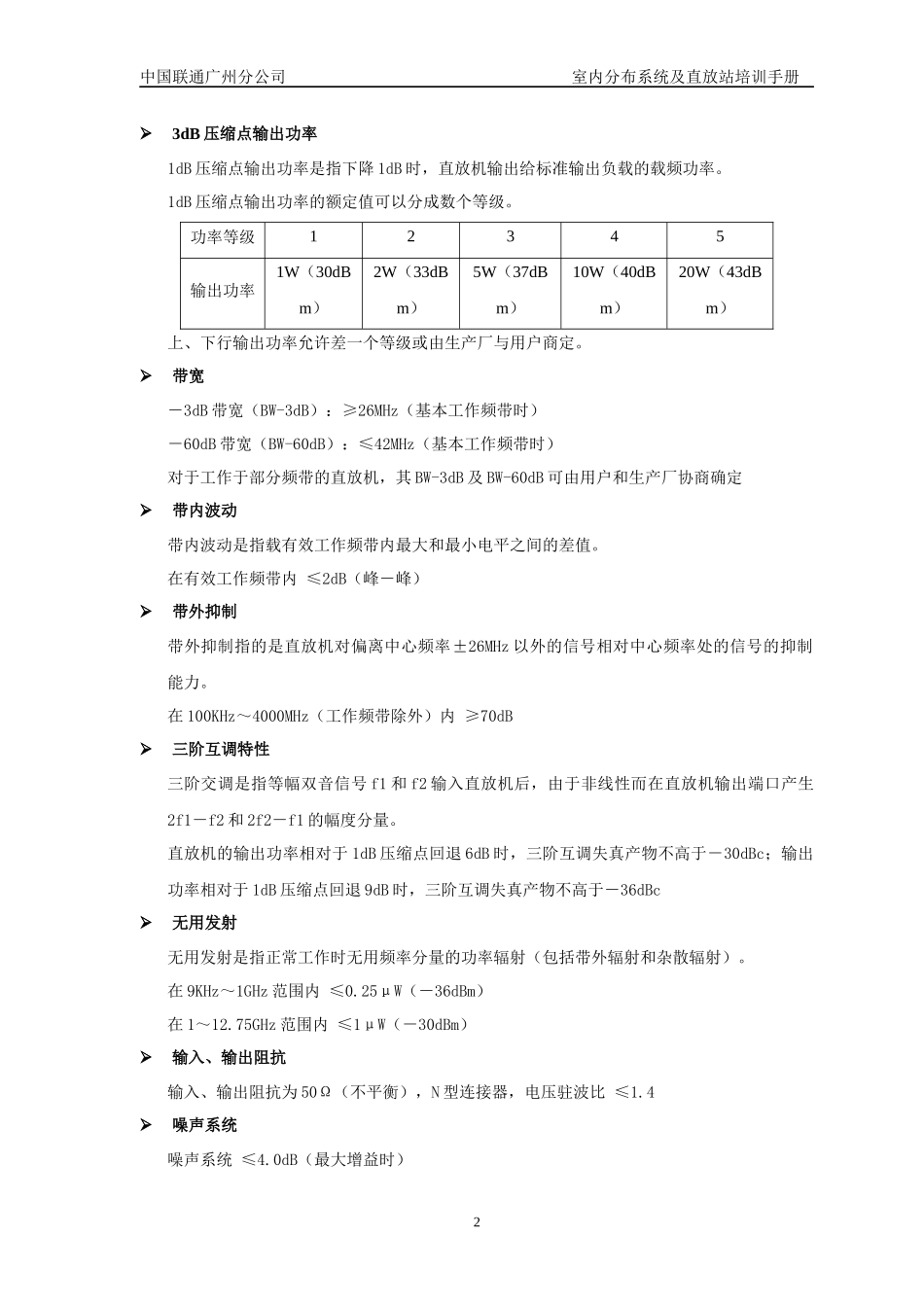

中国联通广州分公司室内分布系统及直放站培训手册四、GSM直放站的介绍1直放站的引入、特点与分类直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。直放站的基本功能就是一个射频信号功率增强器。直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。直放站是解决通信网络延伸覆盖能力的一种优选方案。它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。2GSM直放站相关指标对于直放站系统，大体可以分为无线直放站、光纤直放站和移频直放站。本节在详细分类讨论之前，先介绍信息产业部的行业标准（GSM）。基本工作频带上行：890MHz～915MHz下行：935MHz～960MHz扩展工作频带上行：880MHz～890MHz下行：925MHz～935MHz增益额定增益：≥85dB额定增益是指直放机在线性输出状态下最大输入电平时设备的放大能力。对于有增益控制的设备，连续可调范围应>30dB。1中国联通广州分公司室内分布系统及直放站培训手册3dB压缩点输出功率1dB压缩点输出功率是指下降1dB时，直放机输出给标准输出负载的载频功率。1dB压缩点输出功率的额定值可以分成数个等级。功率等级12345输出功率1W（30dBm）2W（33dBm）5W（37dBm）10W（40dBm）20W（43dBm）上、下行输出功率允许差一个等级或由生产厂与用户商定。带宽－3dB带宽（BW-3dB）：≥26MHz（基本工作频带时）－60dB带宽（BW-60dB）：≤42MHz（基本工作频带时）对于工作于部分频带的直放机，其BW-3dB及BW-60dB可由用户和生产厂协商确定带内波动带内波动是指载有效工作频带内最大和最小电平之间的差值。在有效工作频带内≤2dB（峰－峰）带外抑制带外抑制指的是直放机对偏离中心频率±26MHz以外的信号相对中心频率处的信号的抑制能力。在100KHz～4000MHz（工作频带除外）内≥70dB三阶互调特性三阶交调是指等幅双音信号f1和f2输入直放机后，由于非线性而在直放机输出端口产生2f1－f2和2f2－f1的幅度分量。直放机的输出功率相对于1dB压缩点回退6dB时，三阶互调失真产物不高于－30dBc；输出功率相对于1dB压缩点回退9dB时，三阶互调失真产物不高于－36dBc无用发射无用发射是指正常工作时无用频率分量的功率辐射（包括带外辐射和杂散辐射）。在9KHz～1GHz范围内≤0.25μW（－36dBm）在1～12.75GHz范围内≤1μW（－30dBm）输入、输出阻抗输入、输出阻抗为50Ω（不平衡），N型连接器，电压驻波比≤1.4噪声系统噪声系统≤4.0dB（最大增益时）2中国联通广州分公司室内分布系统及直放站培训手册传输时延传输时延指的是直放机输出信号对输入信号的时间延迟。传输时延≤1.5μs技术安全要求应符合GB4793－84标准中的有关规定电磁兼容要求应符合GB6833－87标准中的有关规定告警、显示和监控应由显示输出功率和电源电压的装置，并具有告警装置，监控功能由用户和生产厂协定电源要求AC：220V＋22V，220V－33V，45～55HzDC：48V环境条件温度：5℃～40℃（室内型），－30℃～＋55℃（室外型）湿度：≤85％（室内型），≤95％（室外型）气压：70kPa～106kPa室外型直放机应有密封装置GSM直放站GSM移动通信直放站是解决基站覆盖而存在的信号盲区的一种方式。通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。为了满足不同环境及技术...
