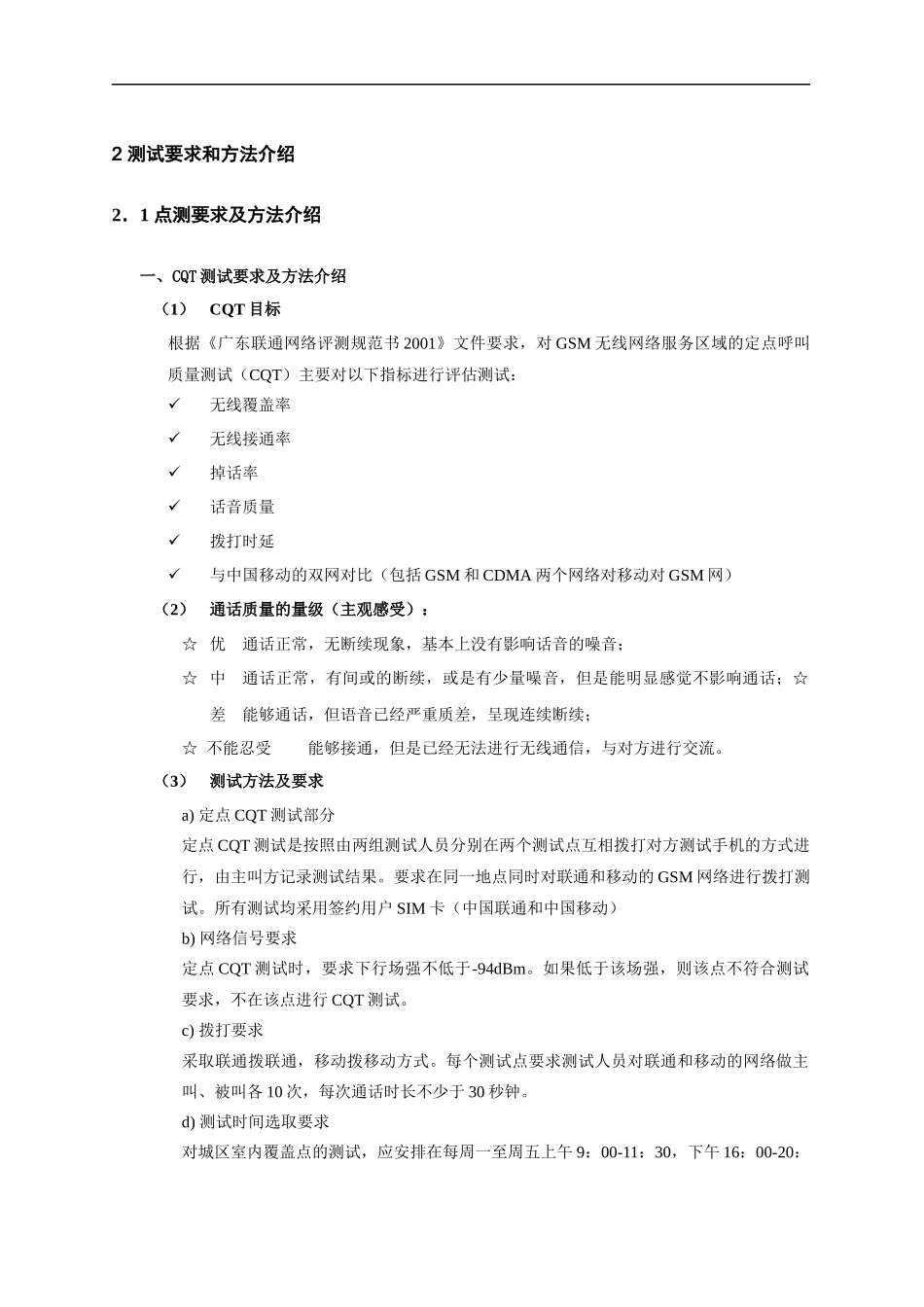

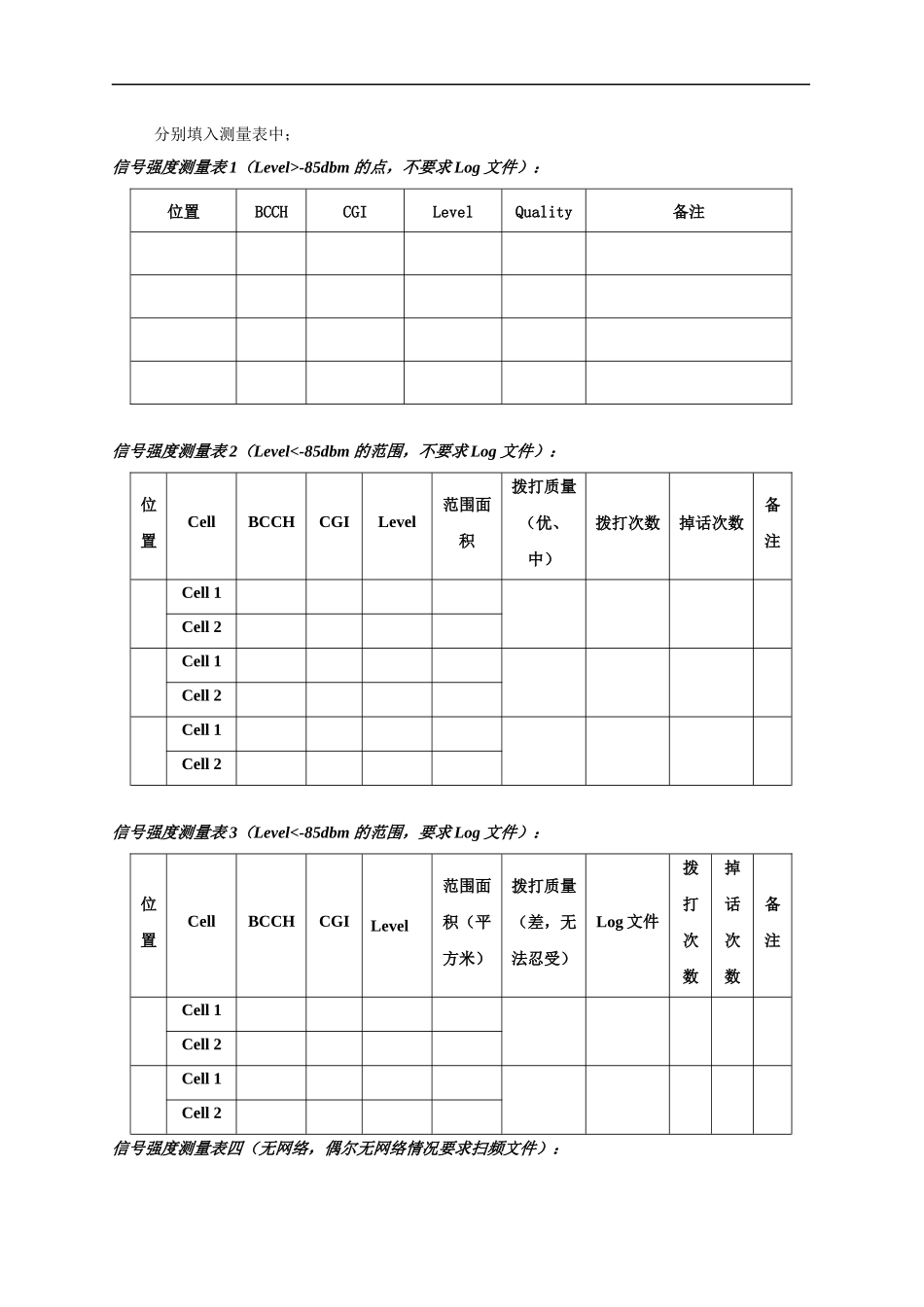

2测试要求和方法介绍2．1点测要求及方法介绍一、CQT测试要求及方法介绍（1）CQT目标根据《广东联通网络评测规范书2001》文件要求，对GSM无线网络服务区域的定点呼叫质量测试（CQT）主要对以下指标进行评估测试：无线覆盖率无线接通率掉话率话音质量拨打时延与中国移动的双网对比（包括GSM和CDMA两个网络对移动对GSM网）（2）通话质量的量级（主观感受）：☆优通话正常，无断续现象，基本上没有影响话音的噪音；☆中通话正常，有间或的断续，或是有少量噪音，但是能明显感觉不影响通话；☆差能够通话，但语音已经严重质差，呈现连续断续；☆不能忍受能够接通，但是已经无法进行无线通信，与对方进行交流。（3）测试方法及要求a)定点CQT测试部分定点CQT测试是按照由两组测试人员分别在两个测试点互相拨打对方测试手机的方式进行，由主叫方记录测试结果。要求在同一地点同时对联通和移动的GSM网络进行拨打测试。所有测试均采用签约用户SIM卡（中国联通和中国移动）b)网络信号要求定点CQT测试时，要求下行场强不低于-94dBm。如果低于该场强，则该点不符合测试要求，不在该点进行CQT测试。c)拨打要求采取联通拨联通，移动拨移动方式。每个测试点要求测试人员对联通和移动的网络做主叫、被叫各10次，每次通话时长不少于30秒钟。d)测试时间选取要求对城区室内覆盖点的测试，应安排在每周一至周五上午9：00-11：30，下午16：00-20：00。对旅游景点的测试可安排在其他时段。e)手机要求必须使用双频手机测试，并同时测试联通、移动网络。需将手机设为自动双频模式。（4）对一般楼层的测量：Ⅰ.信号强度测量表1（Level>-85dbm的点，不要求Log文件）：这些点是属于信号强度能够满足要求的点，需做拨打测试，测试要求见下。在Level项中要求提供的是信号的强度范围，如-72~-64dbm，而不是瞬时值，如-68dbm。Ⅱ.信号强度测量表2（Level<-85dbm的范围，不要求Log文件）：虽然在该范围内接收的信号强度低于了-85dbm，但是在拨打测试的过程中发现通话质量能够满足要求（通话质量为优，中）。在本范围的测量中，要求在信号强度测量表中填写两个小区（Cell项）的情况，其中Cell1服务小区，Cell2为信号强度最强的邻小区。在范围面积项要求注明该信号强度低于-85dbm的区域的估计范围（如20平方米）。在Level项中要求提供的是信号的强度范围，而不是瞬时值。Ⅲ.信号强度测量表3（Level<-85dbm的范围，要求Log文件）：该范围内接收的信号强度低于了-85dbm,同时在拨打测试的过程中发现通话质量也不能满足要求（通话质量为差或是不能忍受）。在本范围的测量中，要求在信号强度测量表中填写两个小区（Cell项）的情况，其中的Cell1服务小区，Cell2为信号强度最强的邻小区。在备注项要求注明该信号强度低于-85dbm的区域的估计范围（如20平方米）。在Level项中要求提供的是信号的强度范围，而不是瞬时值。Ⅳ.信号强度测量表四（无网络，偶尔无网络情况要求扫频文件）：有些地方（如封闭的地下停车场）根本收不到无线信号，这部分地方不需要Log文件；而另外一些属于时有时无信号的区域要求提供扫频文件。（5）拨打测试的要求（一般楼层）Ⅰ.拨打测试要在整个Level<-85dbm的范围内做连续测试；Ⅱ.每个拨打点要求做两次拨打测试，若两次拨打中存在掉话则要求再进行10次拨打测试，之后填写相关项。Ⅲ.通话质量的量级应该是对整个拨打测试范围内的整体印象，若Level<-85dbm的范围较大，而在该范围内的通话质量有较大差异，可以将该区域分为好几个不同的位置区域，而分别填入测量表中；信号强度测量表1（Level>-85dbm的点，不要求Log文件）：位置BCCHCGILevelQuality备注信号强度测量表2（Level<-85dbm的范围，不要求Log文件）：位置CellBCCHCGILevel范围面积拨打质量（优、中）拨打次数掉话次数备注Cell1Cell2Cell1Cell2Cell1Cell2信号强度测量表3（Level<-85dbm的范围，要求Log文件）：位置CellBCCHCGILevel范围面积（平方米）拨打质量（差，无法忍受）Log文件拨打次数掉话次数备注Cell1Cell2Cell1Cell2信号强度测量表四（无网络，偶尔无网络情况要求扫频文件）：位置范围Log扫频文件备注（6）对高层的测...
