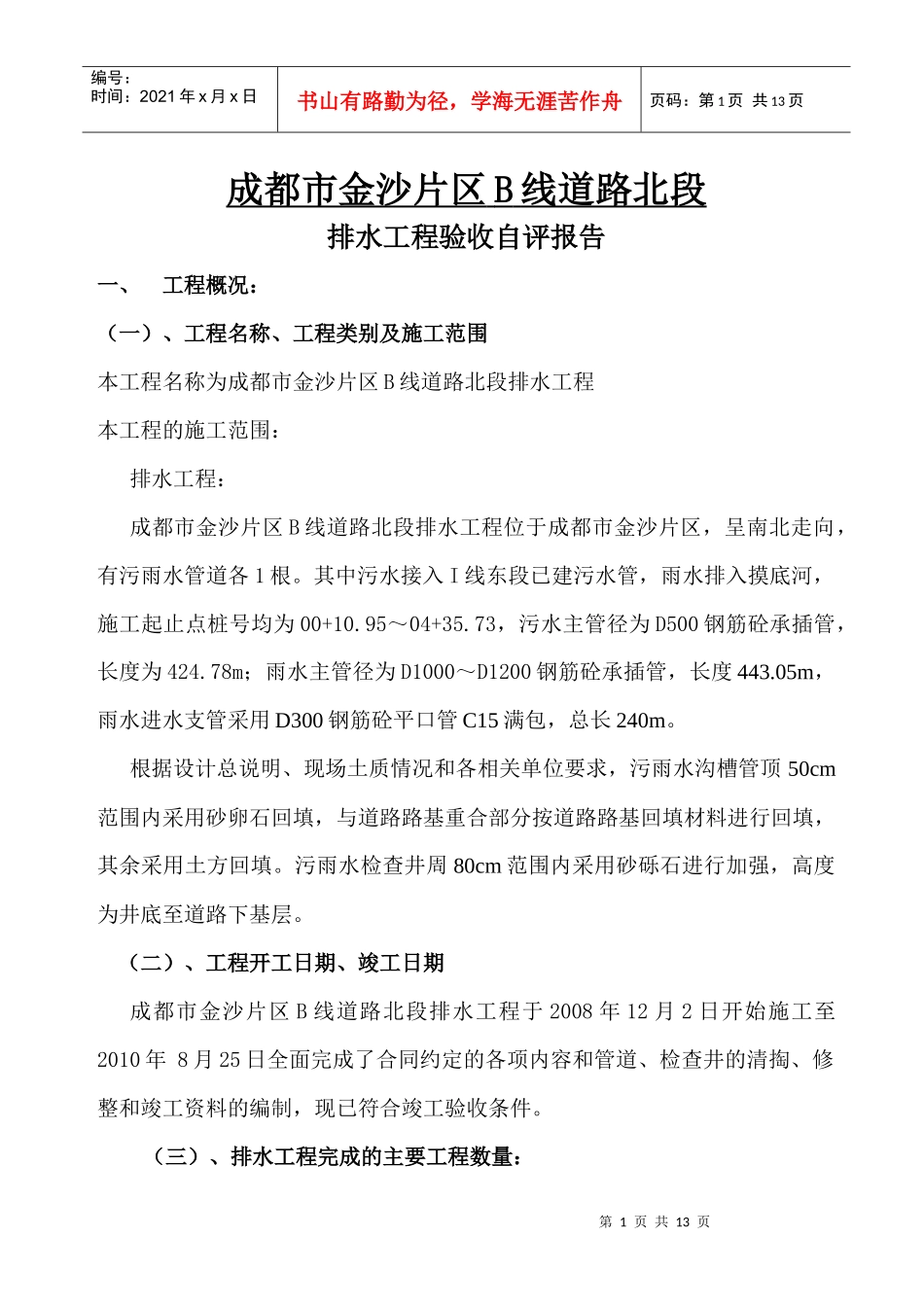

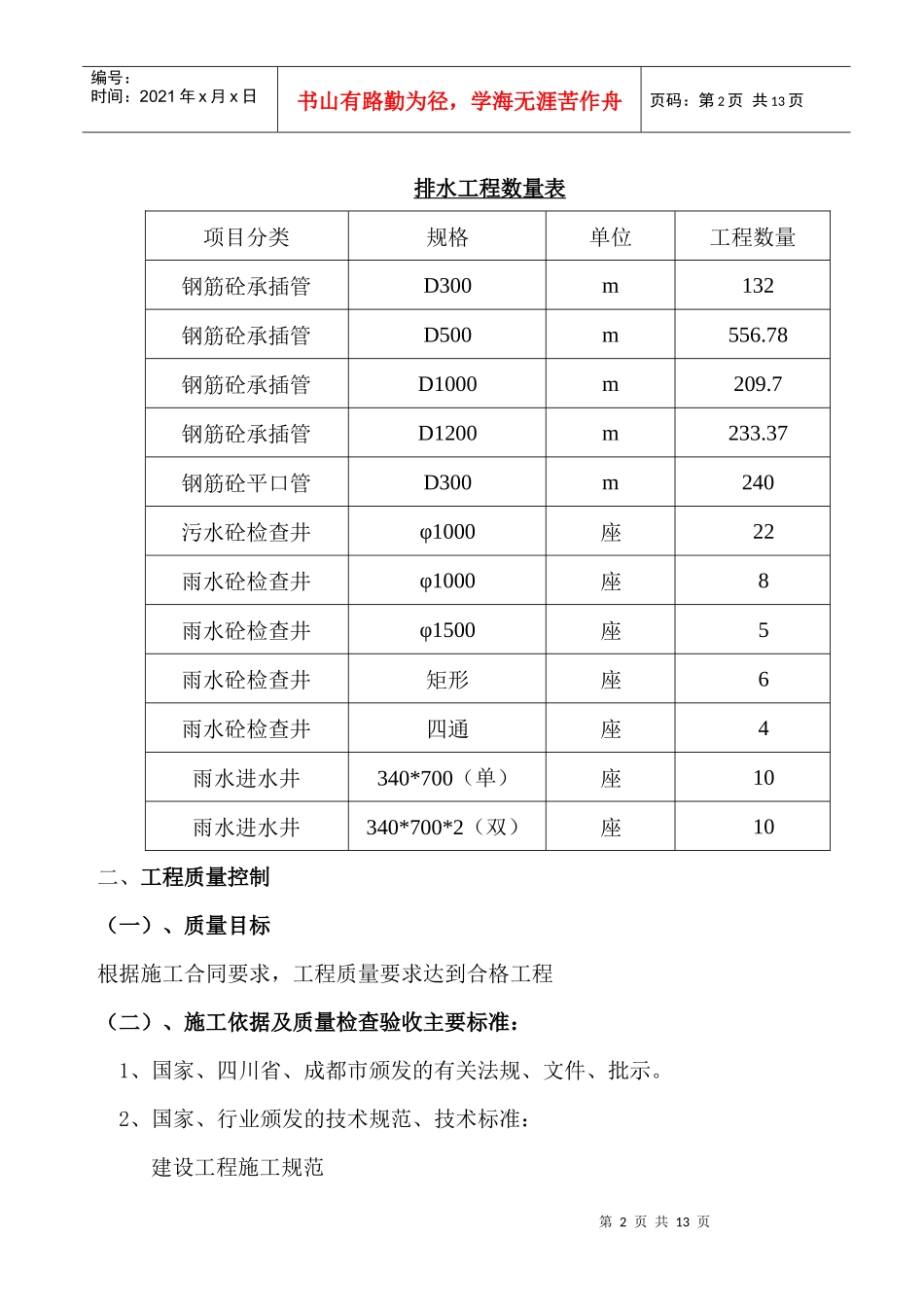

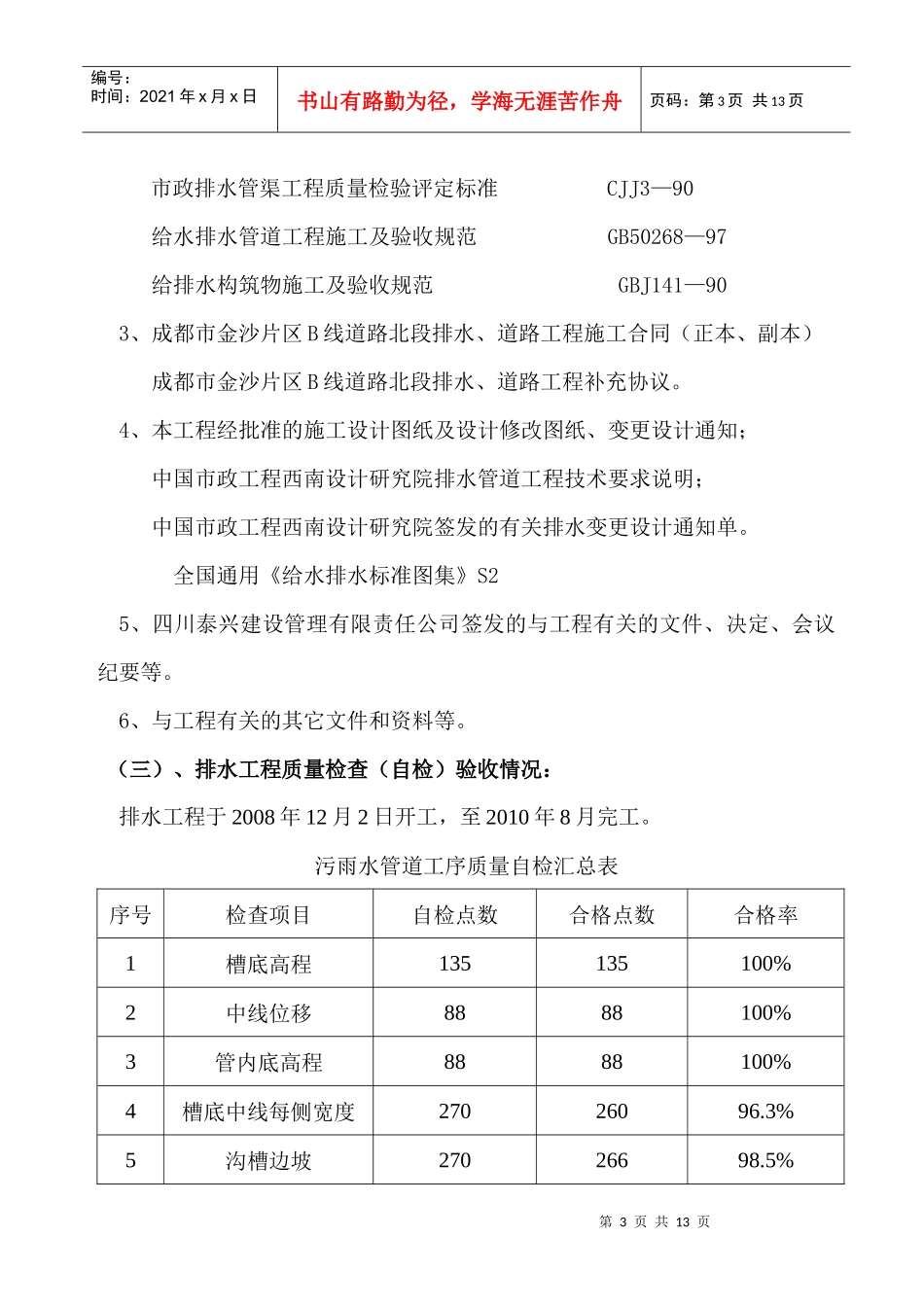

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页成都市金沙片区B线道路北段排水工程验收自评报告一、工程概况：（一）、工程名称、工程类别及施工范围本工程名称为成都市金沙片区B线道路北段排水工程本工程的施工范围：排水工程：成都市金沙片区B线道路北段排水工程位于成都市金沙片区，呈南北走向，有污雨水管道各1根。其中污水接入I线东段已建污水管，雨水排入摸底河，施工起止点桩号均为00+10.95～04+35.73，污水主管径为D500钢筋砼承插管，长度为424.78m；雨水主管径为D1000～D1200钢筋砼承插管，长度443.05m，雨水进水支管采用D300钢筋砼平口管C15满包，总长240m。根据设计总说明、现场土质情况和各相关单位要求，污雨水沟槽管顶50cm范围内采用砂卵石回填，与道路路基重合部分按道路路基回填材料进行回填，其余采用土方回填。污雨水检查井周80cm范围内采用砂砾石进行加强，高度为井底至道路下基层。（二）、工程开工日期、竣工日期成都市金沙片区B线道路北段排水工程于2008年12月2日开始施工至2010年8月25日全面完成了合同约定的各项内容和管道、检查井的清掏、修整和竣工资料的编制，现已符合竣工验收条件。（三）、排水工程完成的主要工程数量：第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页排水工程数量表项目分类规格单位工程数量钢筋砼承插管D300m132钢筋砼承插管D500m556.78钢筋砼承插管D1000m209.7钢筋砼承插管D1200m233.37钢筋砼平口管D300m240污水砼检查井φ1000座22雨水砼检查井φ1000座8雨水砼检查井φ1500座5雨水砼检查井矩形座6雨水砼检查井四通座4雨水进水井340*700（单）座10雨水进水井340*700*2（双）座10二、工程质量控制（一）、质量目标根据施工合同要求，工程质量要求达到合格工程（二）、施工依据及质量检查验收主要标准：1、国家、四川省、成都市颁发的有关法规、文件、批示。2、国家、行业颁发的技术规范、技术标准：建设工程施工规范第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页市政排水管渠工程质量检验评定标准CJJ3—90给水排水管道工程施工及验收规范GB50268—97给排水构筑物施工及验收规范GBJ141—903、成都市金沙片区B线道路北段排水、道路工程施工合同（正本、副本）成都市金沙片区B线道路北段排水、道路工程补充协议。4、本工程经批准的施工设计图纸及设计修改图纸、变更设计通知；中国市政工程西南设计研究院排水管道工程技术要求说明；中国市政工程西南设计研究院签发的有关排水变更设计通知单。全国通用《给水排水标准图集》S25、四川泰兴建设管理有限责任公司签发的与工程有关的文件、决定、会议纪要等。6、与工程有关的其它文件和资料等。（三）、排水工程质量检查（自检）验收情况：排水工程于2008年12月2日开工，至2010年8月完工。污雨水管道工序质量自检汇总表序号检查项目自检点数合格点数合格率1槽底高程135135100%2中线位移8888100%3管内底高程8888100%4槽底中线每侧宽度27026096.3%5沟槽边坡27026698.5%第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页6污水检查井7568100%7砂石基础压实度165165100%8垫层中线每侧宽度15415399.4%9垫层高程7676100%10污水回填压实度648648100%平均合格率97.67%工程用所有砂、石、水泥、钢筋和污雨水检查井砼试块均进行现场见证取样，见证取样率为100%。钢筋砼管道均进行了破坏性试验，满足设计规范要求。检查井垫层C15砼共9组，强度分别为：20、20.5、18.7、20.1、19.9、17.3、18.9、17.9、19.2，采用非数理统计方法进行统计和评定，强度达到设计和规范要求；检查井底板和井身C25/S4砼共16组，强度分别为：30.7、29.6、30、32.3、31.7、30.5、30、28.9、29.6、28.9、29.6、29.6、30.9、30.6、29.2、30.9，采用数理统计方法进行统计和评定，砼强度和实际抗渗标号均达到设计和规范要求；检查井盖板C25砼共3组，分别为31.2、30.3、29.1，检查井筒C30砼共14组，分别为：35.5、34.9、34.8、36.3、35.1、...
