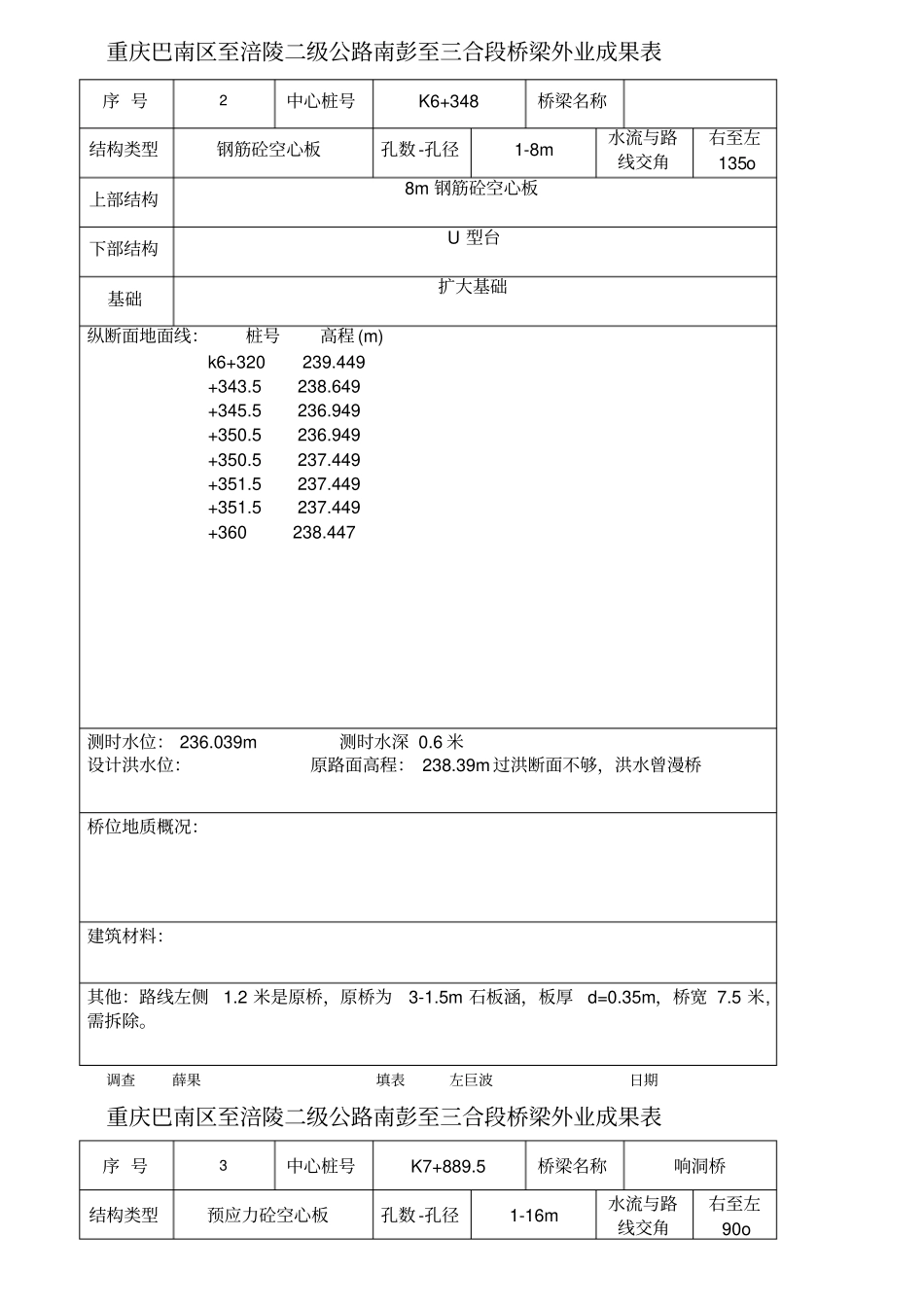

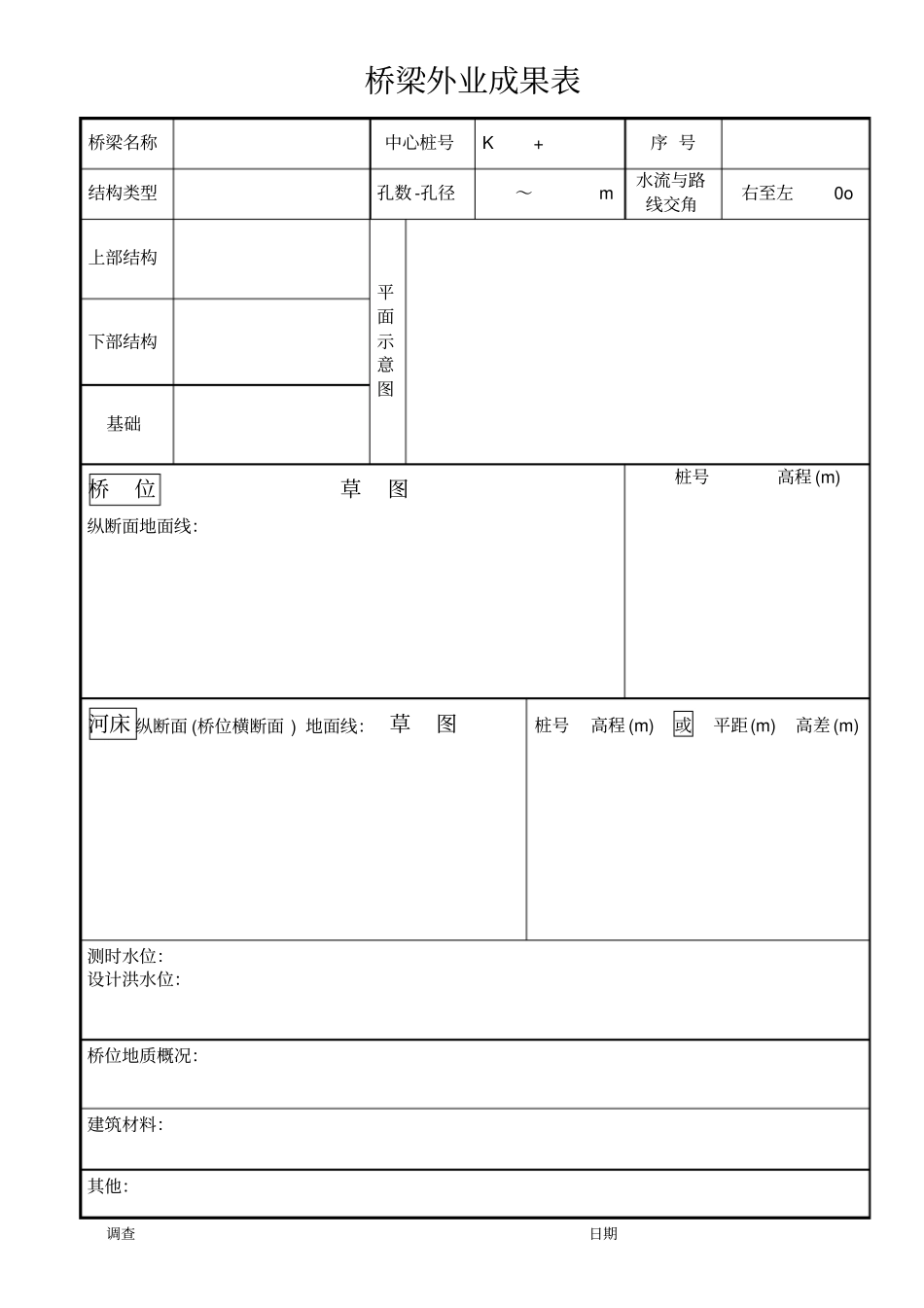

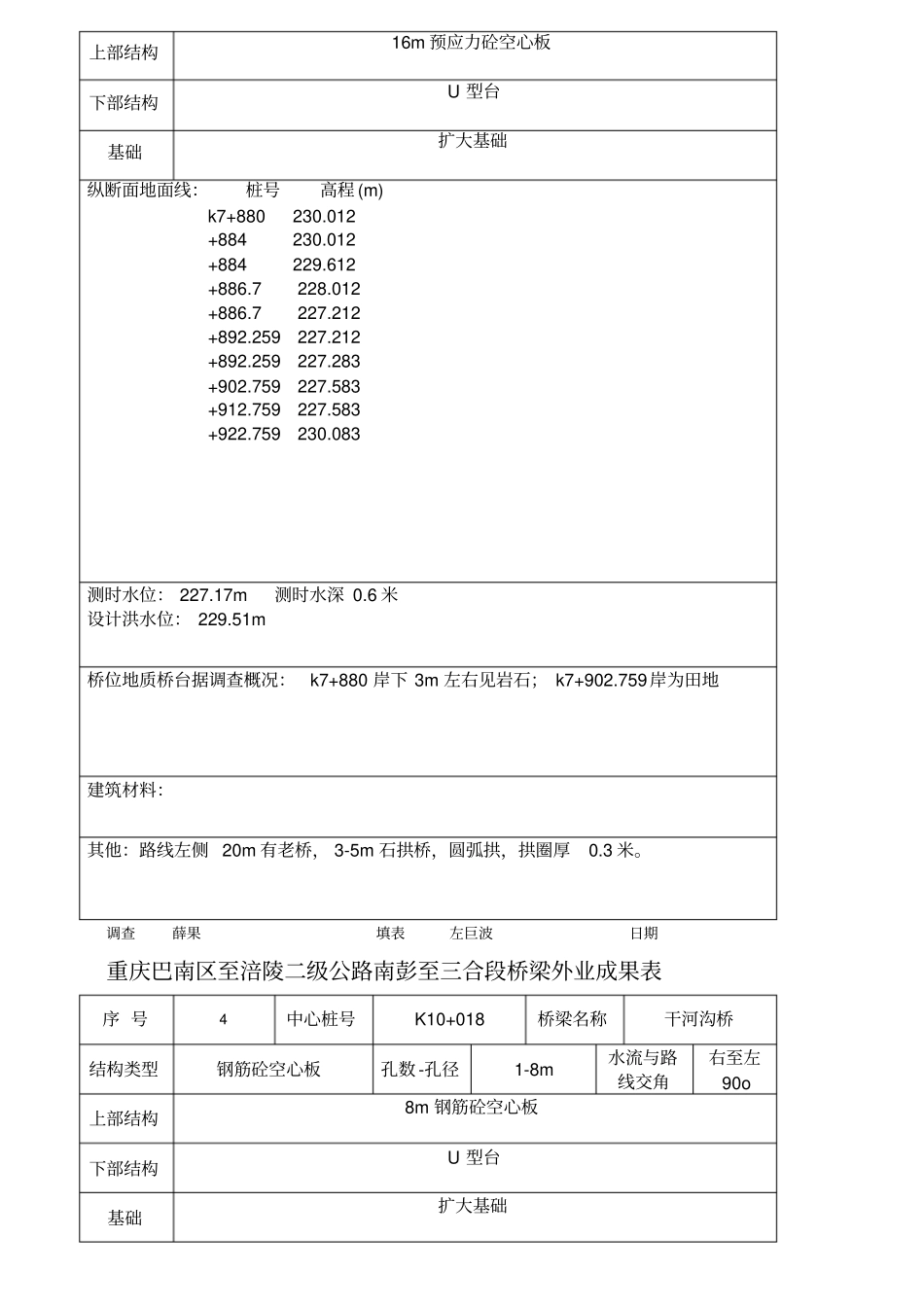

桥梁外业成果表桥梁名称中心桩号K+序号结构类型孔数-孔径～m水流与路线交角右至左0o上部结构平面示意图下部结构基础桥位草图纵断面地面线：桩号高程(m)河床纵断面(桥位横断面)地面线：草图桩号高程(m)或平距(m)高差(m)测时水位：设计洪水位：桥位地质概况：建筑材料：其他：调查日期重庆巴南区至涪陵二级公路南彭至三合段桥梁外业成果表序号2中心桩号K6+348桥梁名称结构类型钢筋砼空心板孔数-孔径1-8m水流与路线交角右至左135o上部结构8m钢筋砼空心板下部结构U型台基础扩大基础纵断面地面线：桩号高程(m)k6+320239.449+343.5238.649+345.5236.949+350.5236.949+350.5237.449+351.5237.449+351.5237.449+360238.447测时水位：236.039m测时水深0.6米设计洪水位：原路面高程：238.39m过洪断面不够，洪水曾漫桥桥位地质概况：建筑材料：其他：路线左侧1.2米是原桥，原桥为3-1.5m石板涵，板厚d=0.35m，桥宽7.5米,需拆除。调查薛果填表左巨波日期重庆巴南区至涪陵二级公路南彭至三合段桥梁外业成果表序号3中心桩号K7+889.5桥梁名称响洞桥结构类型预应力砼空心板孔数-孔径1-16m水流与路线交角右至左90o上部结构16m预应力砼空心板下部结构U型台基础扩大基础纵断面地面线：桩号高程(m)k7+880230.012+884230.012+884229.612+886.7228.012+886.7227.212+892.259227.212+892.259227.283+902.759227.583+912.759227.583+922.759230.083测时水位：227.17m测时水深0.6米设计洪水位：229.51m桥位地质桥台据调查概况：k7+880岸下3m左右见岩石；k7+902.759岸为田地建筑材料：其他：路线左侧20m有老桥，3-5m石拱桥，圆弧拱，拱圈厚0.3米。调查薛果填表左巨波日期重庆巴南区至涪陵二级公路南彭至三合段桥梁外业成果表序号4中心桩号K10+018桥梁名称干河沟桥结构类型钢筋砼空心板孔数-孔径1-8m水流与路线交角右至左90o上部结构8m钢筋砼空心板下部结构U型台基础扩大基础纵断面地面线：桩号高程(m)k9+997.347227.979+005.693226.479+007.700226.479+008.5224.979+015222.879+018222.879+021.5222.879+021.5223.679+026.5224.079+036.5225.879+040226.656+046.5226.879测时水位：测时水深0.5m设计洪水位：223.11m桥位地质概况：建筑材料：其他：路线在原石拱桥上通过，桥长20米，净7.5+2x0.85安全带，桥净跨1-6米，拱圈厚d=0.45m，矢跨比1/10，桥台前墙高3.6米，台侧墙高4.2米。应拆除老桥。调查薛果填表左巨波日期重庆巴南区至涪陵二级公路南彭至三合段桥梁外业成果表序号5中心桩号K11+214桥梁名称辅仁桥结构类型预应力砼空心板孔数-孔径1-13m水流与路线交角右至左90o上部结构13m预应力砼空心板下部结构U型台基础扩大基础纵断面地面线：桩号高程(m)k11+196.739226.483+204.739226.183+204.739222.383+208.839222.383+208.839221.183+213.839221.183+217.339221.783+218.839221.783+226.339223.783+227.839223.783+246.739226.434测时水位：221.28m设计洪水位：224.337m桥位地质概况：南彭岸基岩裸露。建筑材料：其他：路线在原石拱桥上通过，桥长28米，桥宽9.35米，桥净跨1-13米，拱圈厚d=0.7m矢跨比1/4，桥台高5.2米。应拆除老桥。调查薛果填表左巨波日期重庆巴南区至涪陵二级公路南彭至三合段桥梁外业成果表序号6中心桩号K14+055.5桥梁名称惠忠桥结构类型预应力砼空心板孔数-孔径1-16m水流与路线交角右至左90o上部结构16m预应力砼空心板下部结构U型台基础扩大基础纵断面地面线：桩号高程(m)k14+000223.654+040.061223.386+042.061223.383+047.861220.386+047.861220.186+050.361219.786+055.361219.136+060.361220.336+063.861222.000+068222.815+068.4222.815+068.4222.000+070222.000测时水位：220.102m设计洪水位：222.82m桥位地质概况：建筑材料：石料场距本桥距离约5公里，石质较硬。其他：路线左侧1米左右是原石拱桥，桥长20米，桥宽9.2米，桥净跨1-13米，拱圈厚d=0.7m矢跨比1/5，桥台高4米。应拆除老桥。调查薛果填表左巨波日期重庆巴南区至涪陵二级公路南彭至三合段桥梁外业成果表序号7中心桩号K28+971桥梁名称一道桥结构类型预应力砼空心板孔数-孔径5-20m水流与路线交角右至左90o上部结构20m预应...
