PCB高级软件Protel DXP应用技巧VIP免费

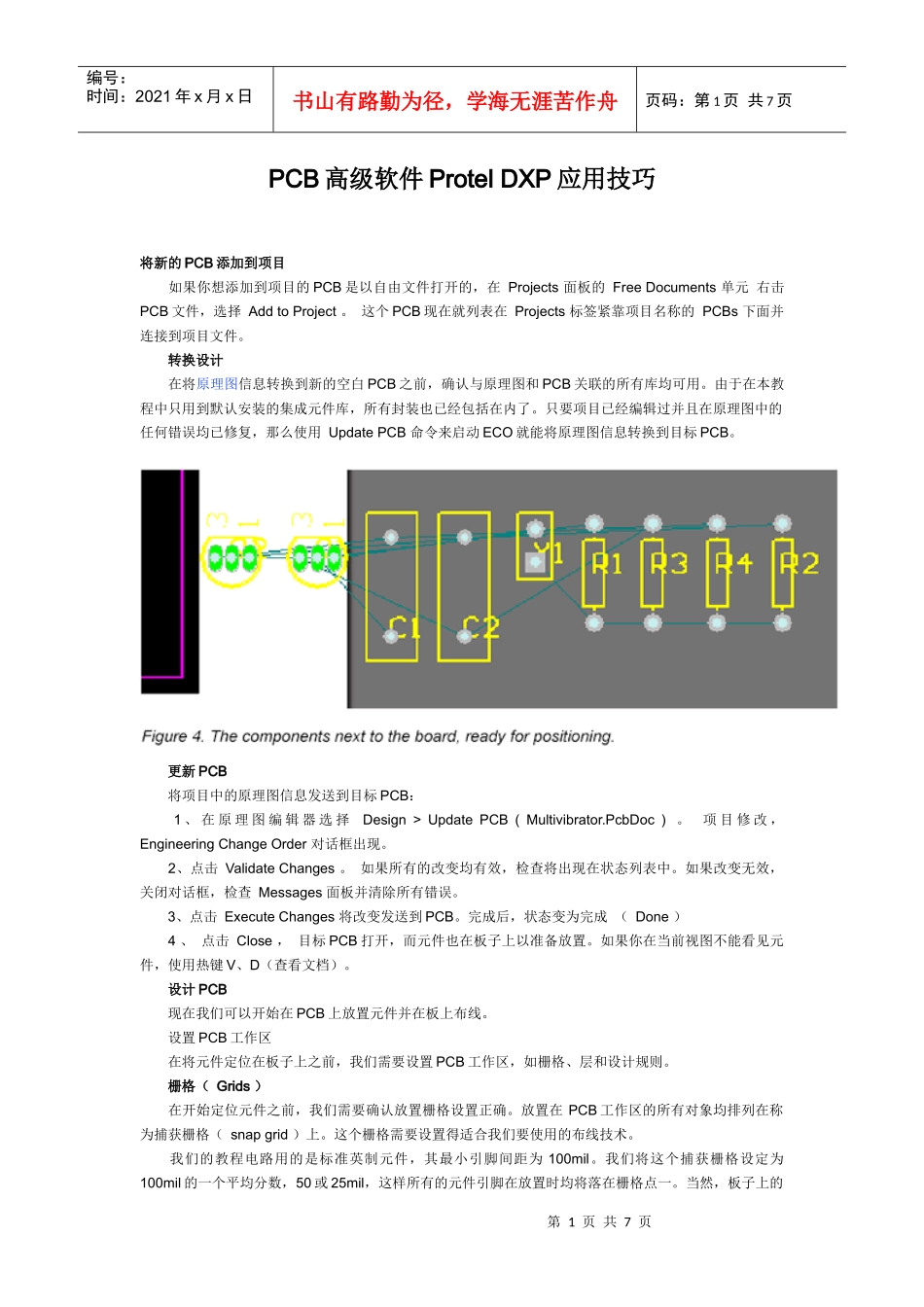

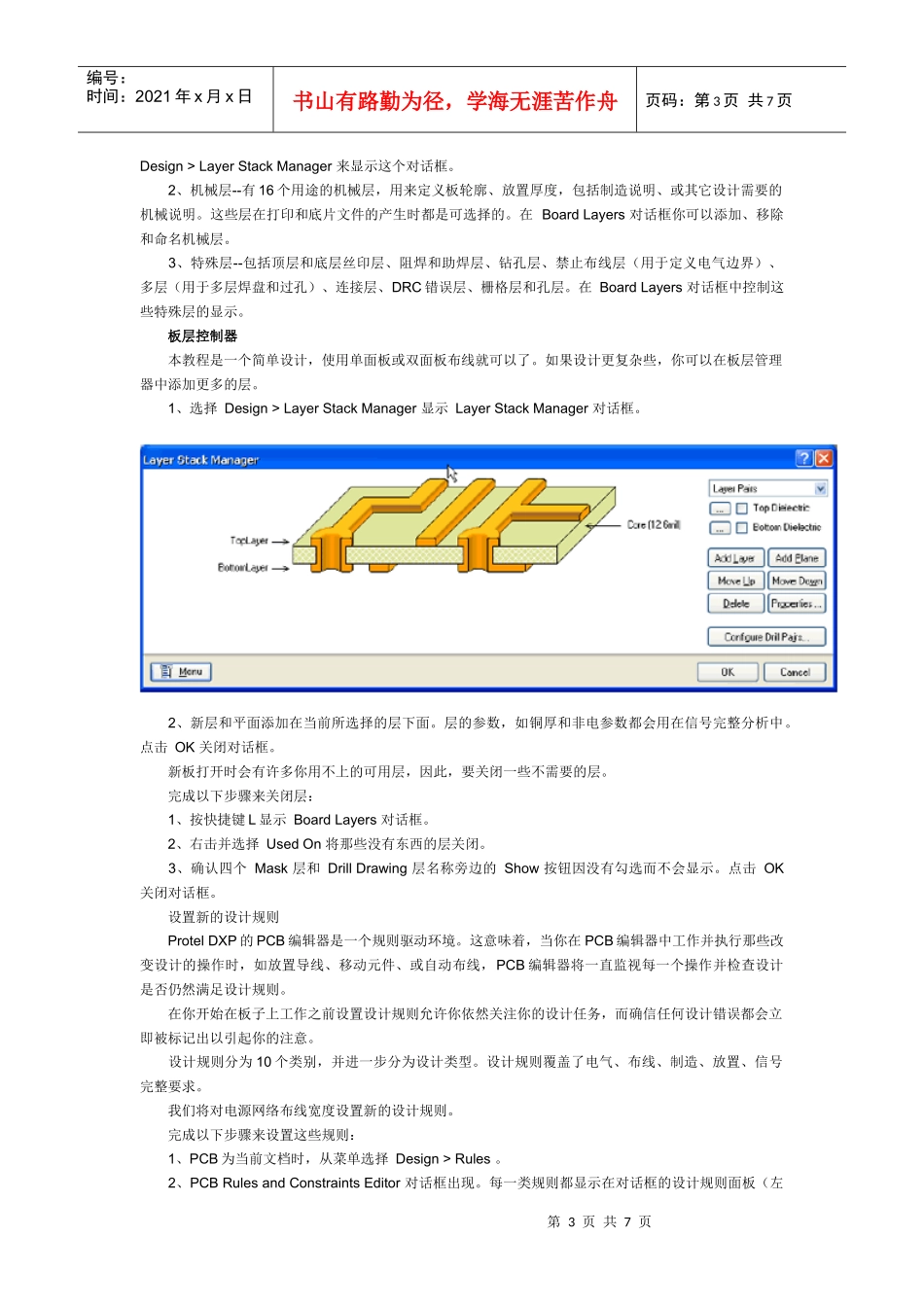

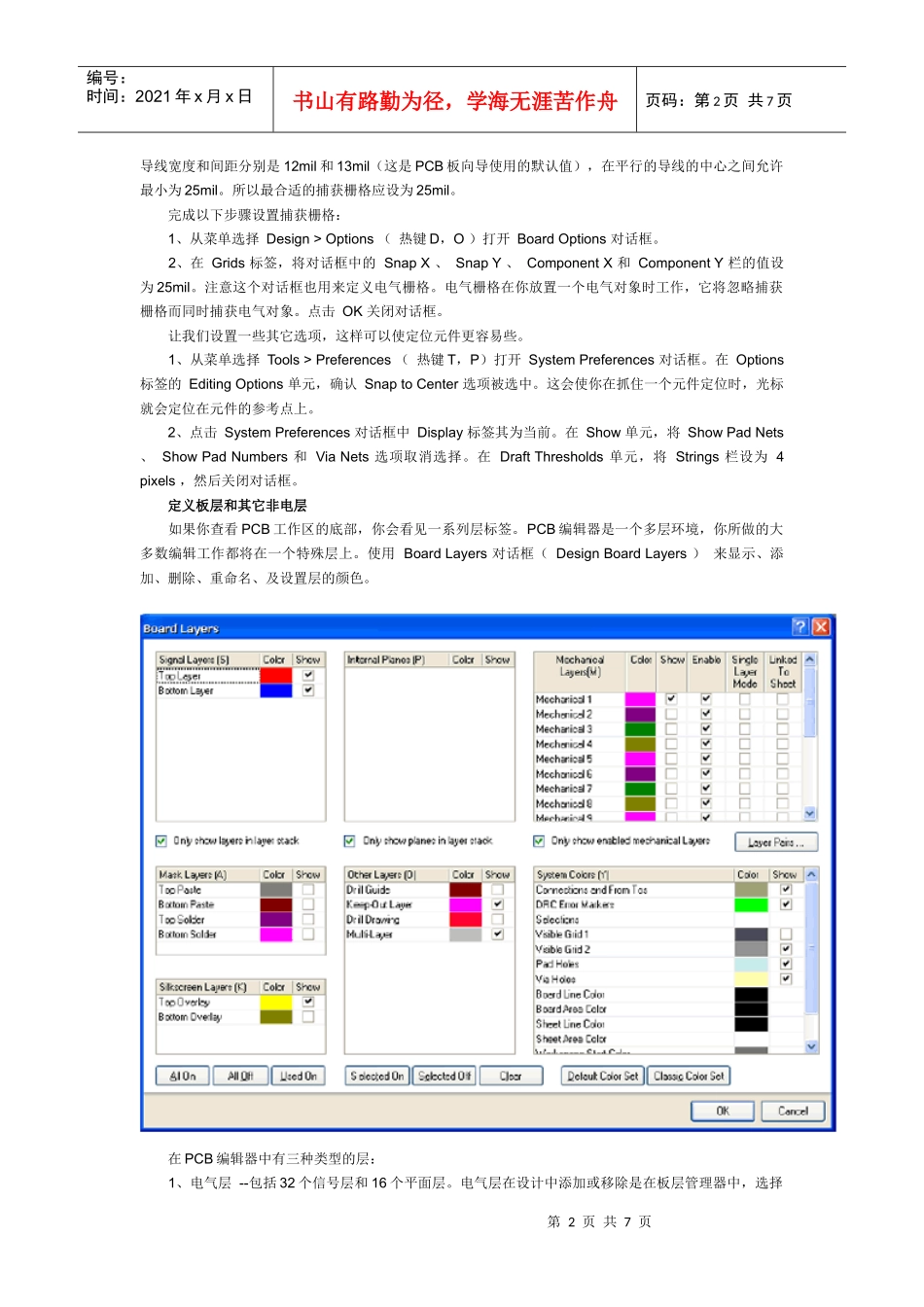

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页PCB高级软件ProtelDXP应用技巧将新的PCB添加到项目如果你想添加到项目的PCB是以自由文件打开的，在Projects面板的FreeDocuments单元右击PCB文件，选择AddtoProject。这个PCB现在就列表在Projects标签紧靠项目名称的PCBs下面并连接到项目文件。转换设计在将原理图信息转换到新的空白PCB之前，确认与原理图和PCB关联的所有库均可用。由于在本教程中只用到默认安装的集成元件库，所有封装也已经包括在内了。只要项目已经编辑过并且在原理图中的任何错误均已修复，那么使用UpdatePCB命令来启动ECO就能将原理图信息转换到目标PCB。更新PCB将项目中的原理图信息发送到目标PCB：1、在原理图编辑器选择Design>UpdatePCB(Multivibrator.PcbDoc)。项目修改，EngineeringChangeOrder对话框出现。2、点击ValidateChanges。如果所有的改变均有效，检查将出现在状态列表中。如果改变无效，关闭对话框，检查Messages面板并清除所有错误。3、点击ExecuteChanges将改变发送到PCB。完成后，状态变为完成（Done）4、点击Close，目标PCB打开，而元件也在板子上以准备放置。如果你在当前视图不能看见元件，使用热键V、D（查看文档）。设计PCB现在我们可以开始在PCB上放置元件并在板上布线。设置PCB工作区在将元件定位在板子上之前，我们需要设置PCB工作区，如栅格、层和设计规则。栅格（Grids）在开始定位元件之前，我们需要确认放置栅格设置正确。放置在PCB工作区的所有对象均排列在称为捕获栅格（snapgrid）上。这个栅格需要设置得适合我们要使用的布线技术。我们的教程电路用的是标准英制元件，其最小引脚间距为100mil。我们将这个捕获栅格设定为100mil的一个平均分数，50或25mil，这样所有的元件引脚在放置时均将落在栅格点一。当然，板子上的第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页导线宽度和间距分别是12mil和13mil（这是PCB板向导使用的默认值），在平行的导线的中心之间允许最小为25mil。所以最合适的捕获栅格应设为25mil。完成以下步骤设置捕获栅格：1、从菜单选择Design>Options（热键D，O）打开BoardOptions对话框。2、在Grids标签，将对话框中的SnapX、SnapY、ComponentX和ComponentY栏的值设为25mil。注意这个对话框也用来定义电气栅格。电气栅格在你放置一个电气对象时工作，它将忽略捕获栅格而同时捕获电气对象。点击OK关闭对话框。让我们设置一些其它选项，这样可以使定位元件更容易些。1、从菜单选择Tools>Preferences（热键T，P）打开SystemPreferences对话框。在Options标签的EditingOptions单元，确认SnaptoCenter选项被选中。这会使你在抓住一个元件定位时，光标就会定位在元件的参考点上。2、点击SystemPreferences对话框中Display标签其为当前。在Show单元，将ShowPadNets、ShowPadNumbers和ViaNets选项取消选择。在DraftThresholds单元，将Strings栏设为4pixels，然后关闭对话框。定义板层和其它非电层如果你查看PCB工作区的底部，你会看见一系列层标签。PCB编辑器是一个多层环境，你所做的大多数编辑工作都将在一个特殊层上。使用BoardLayers对话框（DesignBoardLayers）来显示、添加、删除、重命名、及设置层的颜色。在PCB编辑器中有三种类型的层：1、电气层--包括32个信号层和16个平面层。电气层在设计中添加或移除是在板层管理器中，选择第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页Design>LayerStackManager来显示这个对话框。2、机械层--有16个用途的机械层，用来定义板轮廓、放置厚度，包括制造说明、或其它设计需要的机械说明。这些层在打印和底片文件的产生时都是可选择的。在BoardLayers对话框你可以添加、移除和命名机械层。3、特殊层--包括顶层和底层丝印层、阻焊和助焊层、钻孔层、禁止布线层（用于定义电气边界）、多层（用于多层焊盘和过孔）、连接层、DRC错误层、栅格层和孔层。在BoardLayers对话框中控制这些特殊层的显示。板层控制器本教程是一个简单设计，使用单...
