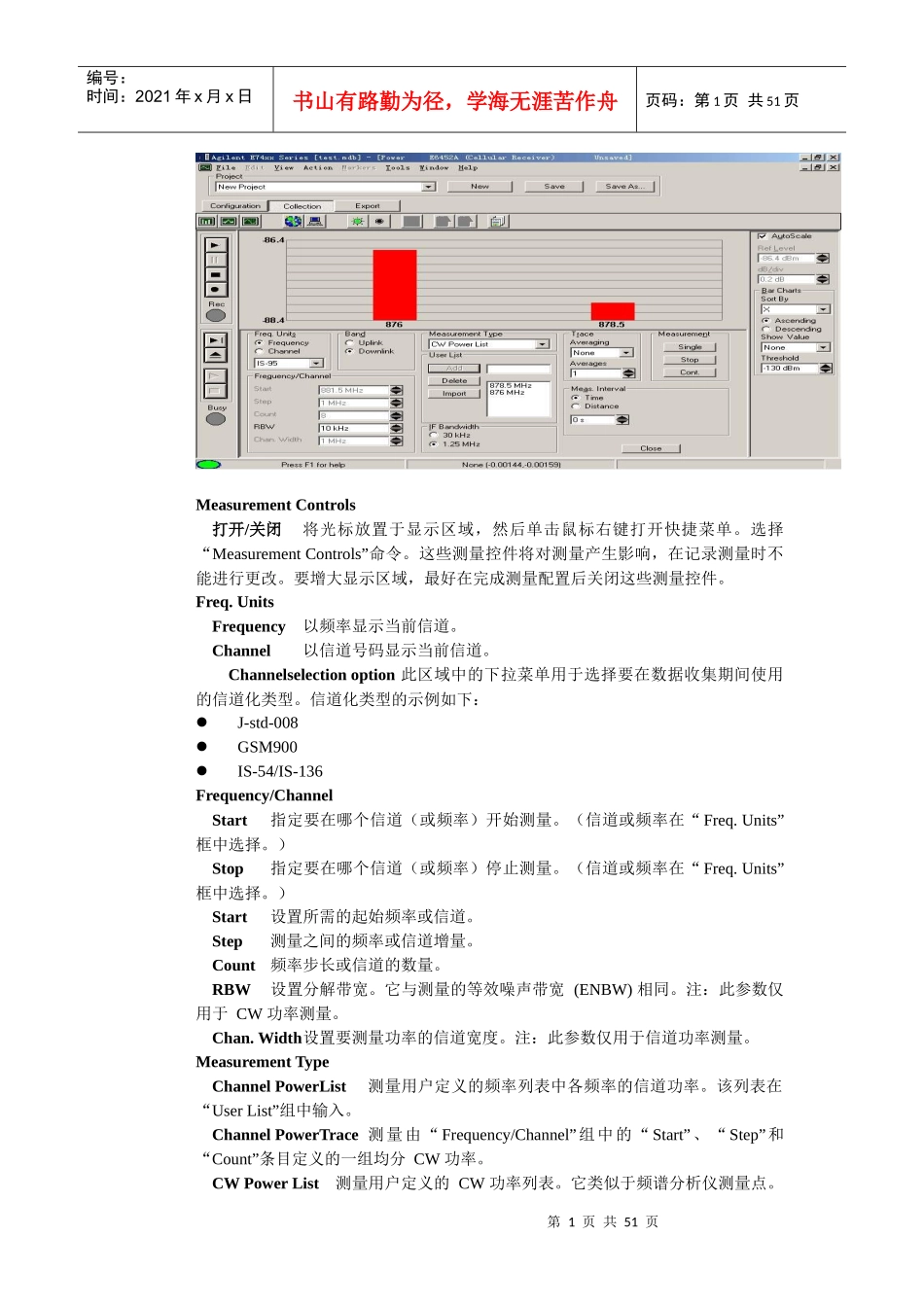

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页MeasurementControls打开/关闭将光标放置于显示区域，然后单击鼠标右键打开快捷菜单。选择“MeasurementControls”命令。这些测量控件将对测量产生影响，在记录测量时不能进行更改。要增大显示区域，最好在完成测量配置后关闭这些测量控件。Freq.UnitsFrequency以频率显示当前信道。Channel以信道号码显示当前信道。Channelselectionoption此区域中的下拉菜单用于选择要在数据收集期间使用的信道化类型。信道化类型的示例如下：J-std-008GSM900IS-54/IS-136Frequency/ChannelStart指定要在哪个信道（或频率）开始测量。（信道或频率在“Freq.Units”框中选择。）Stop指定要在哪个信道（或频率）停止测量。（信道或频率在“Freq.Units”框中选择。）Start设置所需的起始频率或信道。Step测量之间的频率或信道增量。Count频率步长或信道的数量。RBW设置分解带宽。它与测量的等效噪声带宽(ENBW)相同。注：此参数仅用于CW功率测量。Chan.Width设置要测量功率的信道宽度。注：此参数仅用于信道功率测量。MeasurementTypeChannelPowerList测量用户定义的频率列表中各频率的信道功率。该列表在“UserList”组中输入。ChannelPowerTrace测量由“Frequency/Channel”组中的“Start”、“Step”和“Count”条目定义的一组均分CW功率。CWPowerList测量用户定义的CW功率列表。它类似于频谱分析仪测量点。第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页该列表在“UserList”组中输入。CWPowerTrace测量由“Frequency/Channel”组中的“Start”、“Step”和“Count”条目定义的一组均分信道。Band所有测量均在所选波段上进行。Uplink用于定义上行链路的测量。Downlink用于定义下行链路的测量。UserListAdd要向“UserList”中添加值，先在文本框中输入一个值，然后单击“Add”。根据测量类型的不同，一个列表可以包含多达40个值。显示出来的是该列表中的前20个值（按照您的排序标准排列）。提示：如果您正在查看前20个值，并且选择了升序显示，那么切换到降序就可显示后20个值。Delete要从“UserList”中去除一个值，单击“Delete”。Import用于从文本文件中导入用户列表。单击此按钮，然后找到包含用户列表的文本文件。虽然将只显示前20个条目，但对文本文件中列表的大小并没有限制。用户列表文本文件示例：1930000000,Frequency,GSM900120,Channel,Uplink89,Channel,Uplink注：“Uplink”和“Downlink”字段为可选字段。默认值为“Downlink”。该列表可以既包含上行链路信道又包含下行链路信道。第一个通道应包含要使用的信道化类型（J-std-008、GSM900、IS-54/IS-136）。TraceNone禁用平均。Group计算n个测量周期的平均值，并且每n次测量显示一次结果。Running将新的结果计算成最终结果和新测量值的加权和。最终结果由(n?)/n加权。新的结果由1/n加权。每次新的测量都将产生一个新的结果。AtLeast计算至少n次测量的平均值并将它们显示为单个结果。“Atleast”表示测量次数(n)的最小值。只要可以，它就会在分配的时间内进行更多次的测量。如果在分配的时间内，它无法进行至少n次测量，黄色的“busy”指示灯将变亮。MaxHold显示选择“MaxHold”后所有测量的最大值。每个测量周期均显示结果。Averages在“Group”和“Running”平均模式中使用的因数n。Meas.Interval使用此控件可以在不同的虚拟前面板上设置测量的执行速率。Time按时间分隔连续的测量。输入0可以尽可能地加快测量速度。Distance按距离分隔连续的测量。该功能只有在系统配置了GPS装置时才可用。测量将按以下最低速率进行：*（所需距离）/（当前速度）每秒*每5秒进行一次测量输入0可禁用按距离分隔。MeasurementSingle执行一次扫描，然后停止。Stop立刻停止扫描。Cont.在单击“Stop”或“Single”之前，“Continuous”模式将继续扫描。IFBandwidthIF（中间频率）带宽选择可以在测量速度和即时动态范围之间达到平衡。Narrowband。“NarrowbandIF”选项在测量小的信号时使较大的信号保持衰...
