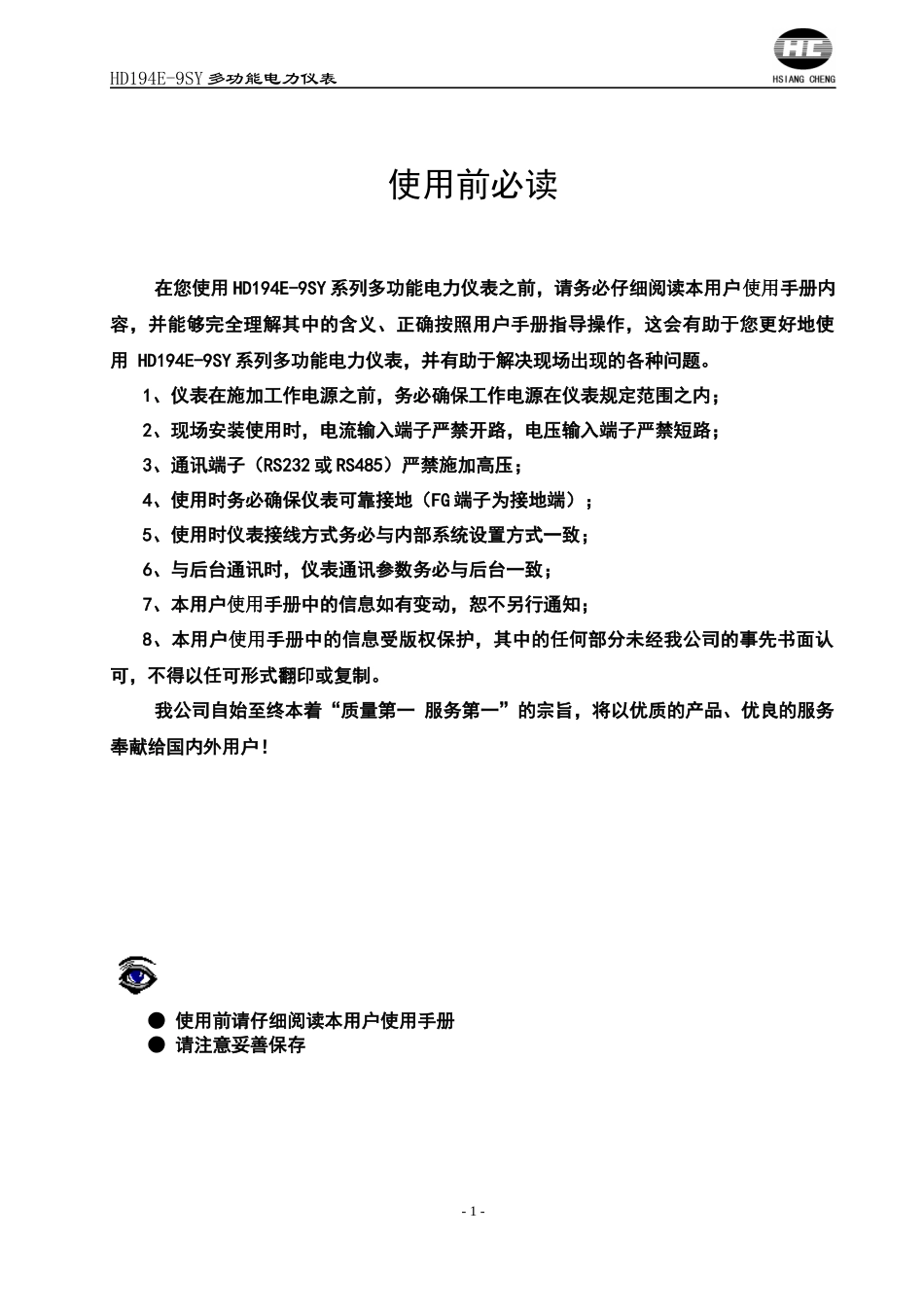

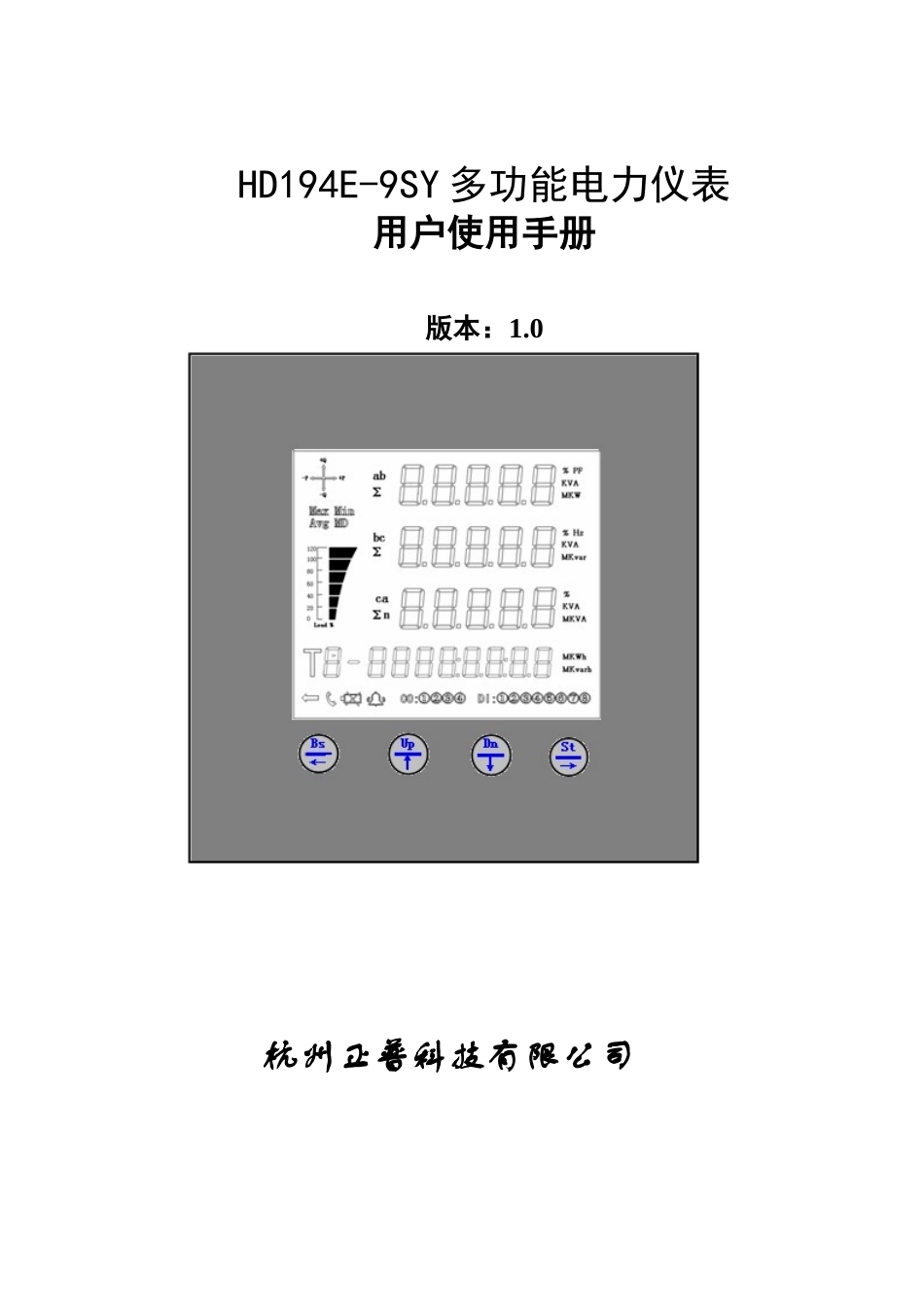

HD194E-9SY多功能电力仪表用户使用手册版本：1.0杭州正普科技有限公司HD194E-9SY多功能电力仪表使用前必读在您使用HD194E-9SY系列多功能电力仪表之前，请务必仔细阅读本用户使用手册内容，并能够完全理解其中的含义、正确按照用户手册指导操作，这会有助于您更好地使用HD194E-9SY系列多功能电力仪表，并有助于解决现场出现的各种问题。1、仪表在施加工作电源之前，务必确保工作电源在仪表规定范围之内；2、现场安装使用时，电流输入端子严禁开路，电压输入端子严禁短路；3、通讯端子（RS232或RS485）严禁施加高压；4、使用时务必确保仪表可靠接地（FG端子为接地端）；5、使用时仪表接线方式务必与内部系统设置方式一致；6、与后台通讯时，仪表通讯参数务必与后台一致；7、本用户使用手册中的信息如有变动，恕不另行通知；8、本用户使用手册中的信息受版权保护，其中的任何部分未经我公司的事先书面认可，不得以任可形式翻印或复制。我公司自始至终本着“质量第一服务第一”的宗旨，将以优质的产品、优良的服务奉献给国内外用户！●使用前请仔细阅读本用户使用手册●请注意妥善保存-1-HD194E-9SY多功能电力仪表目录一、概述------------------------------------------------------------------1二、典型应用--------------------------------------------------------------1三、功能介绍--------------------------------------------------------------1四、技术指标--------------------------------------------------------------2五、型号定义--------------------------------------------------------------3六、操作说明--------------------------------------------------------------4七、通讯规约--------------------------------------------------------------8八、外形及安装尺寸--------------------------------------------------------14九、端子接线--------------------------------------------------------------15-2-第17页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共24页一、概述HD194E-9SY系列多功能电力仪表是一种用于电力质量监测的理想设备。该仪表同时对电网中电流、电压、频率、有功功率、无功功率、视在功率、电能、功率因数等进行测量外，还具有对所测试的电量可转换成4路模拟量输出或2路脉冲量输出功能。适用于变压器、发电机组、电容器组和电动机等的分布式检测，电力电网、自动化控制系统的现场监测显示。HD194E-9SY系列多功能电力仪表也可应用于工厂自动化和建筑物自动化。它能测量所有的电量参数，可方便地应用于各种量程的交流开关和工业供电分布式测控系统的测量和数据记录。在HD194E-9SY系列多功能电力仪表的基础上，只要简单增加一套基于IPC工控机的中央通讯主控显示软件，就可建立一套监控系统。HD194E-9SY系列多功能电力仪表能替代很多个传统的模拟或数字测量仪表（例如电流表、电压表、功率表、功率因数表、频率表等），可大大降低系统成本，方便现场布线，提高系统的可靠性。多功能电力仪表备有串行口（RS-485或者RS-232），允许连接开放式结构的电脑网络；应用Modbus通讯规约，方便计算机编程设置或读取数据。二、典型应用◆所有电量测量◆最大需量、功率因数等测量控制◆电能计量◆可取代三相测量表计、三相电量变送器◆变压器、发电机组、电容器组和电动机的分布式检测◆中压和低压系统◆SCADA、EMS、DCS集成厂商◆商业和工业应用三、功能介绍1、电量测量◆相电压：Ua、Ub、Uc(三相四线)◆线电压：Uab、Ucb(三相三线)◆电流：Ia、Ib、Ic◆有功功率：Pa、Pb、Pc、Psum(有功分相功率及总功率)◆无功功率：Qa、Qb、Qc、Qsum(无功分相功率及总功率)◆视在功率：Sa、Sb、Sc、S(视在分相功率及总功率)◆功率因数：Pfa、Pfb、Pfc、Pf(分相及平均功率因数)◆频率：F2、电能计量◆有功电能：+WH、-WH(正向与反向有功电能)◆无功电能：+varH、-varH(正向与反向无功电能)3脉冲量输出（选配，需备注）(选脉冲量输出后就不能再选模拟量输出)可选2路光耦隔离脉冲输出输出对应量可设置为Wh、varh、VAh、...
