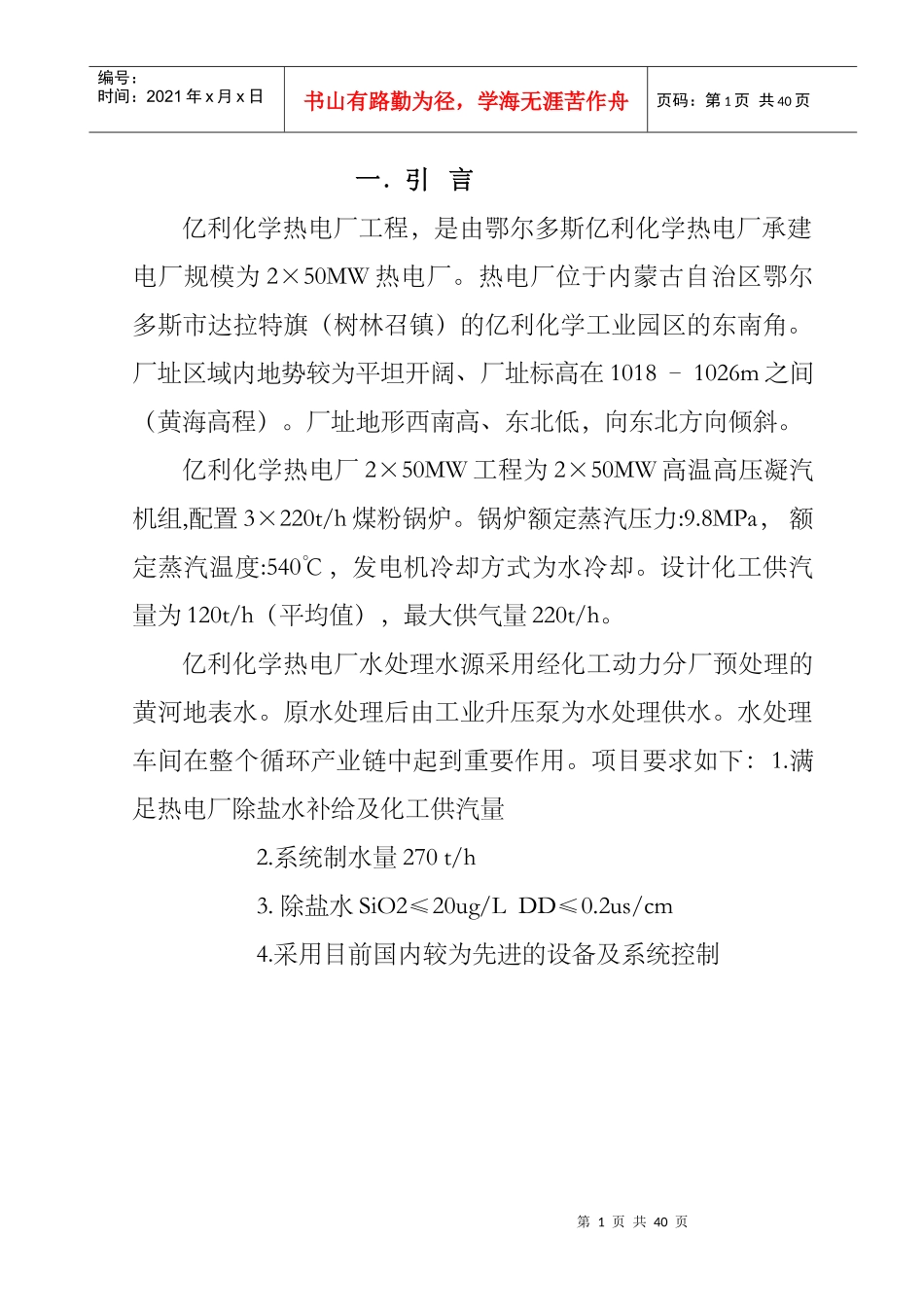

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页一．引言亿利化学热电厂工程，是由鄂尔多斯亿利化学热电厂承建电厂规模为2×50MW热电厂。热电厂位于内蒙古自治区鄂尔多斯市达拉特旗（树林召镇）的亿利化学工业园区的东南角。厂址区域内地势较为平坦开阔、厂址标高在1018–1026m之间（黄海高程）。厂址地形西南高、东北低，向东北方向倾斜。亿利化学热电厂2×50MW工程为2×50MW高温高压凝汽机组,配置3×220t/h煤粉锅炉。锅炉额定蒸汽压力:9.8MPa，额定蒸汽温度:540℃，发电机冷却方式为水冷却。设计化工供汽量为120t/h（平均值），最大供气量220t/h。亿利化学热电厂水处理水源采用经化工动力分厂预处理的黄河地表水。原水处理后由工业升压泵为水处理供水。水处理车间在整个循环产业链中起到重要作用。项目要求如下：1.满足热电厂除盐水补给及化工供汽量2.系统制水量270t/h3.除盐水SiO2≤20ug/LDD≤0.2us/cm4.采用目前国内较为先进的设备及系统控制第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页二．系统工艺流程的分析及确定2.1工程概况2.1.1气象及环境条件（1）气象条件序号项目数值1历年最高气温40.2度2历年最低气温-34.5度3历年最热月气温24.4度第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页4历年最高气压926.2百帕5历年最低气压880.0百帕6历年平均气压901.7百帕7历年年平均降水量297.5毫米8历年月最大降水量196.5毫米9历年一日最大降水量86.8毫米10历年一次最大降水量123.1毫米11历年年平均雷暴日数32.4天12历年月最多雷暴日数46天13历年最大雪冻土深度176厘米14历年最大雪压1.4克/平方厘米1530年一遇，10分钟平均风速22.7m/s1630年一遇最低气温及相应风速–34.5m/sC/01750年一遇最大风速及相应最低气温22.7m/s12.418风向：E（12％），W（12％）（2)地震烈度:8度、0.3g。（3)设备布置在独立的锅炉补给水处理区内。（4)建筑场地属Ⅲ类。（5)地下水类型，地下水位埋深约14.34～15.69m。（6)厂区海拔自然高度（黄海高程基准）约：1024.5m左右。2.1.2水源及水质第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页本工程锅炉补给水处理水源采用经过化工系统预处理后的黄河地表水，水质详见表1-1。表1-1黄河水水质全分析报告第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页取样名称黄河水报告编号取样地点水场报告日期2005.3.15取样日期2005.3.9分析日期2005.3.9—2005.3.15气温水温物理分析色度土黄色沉淀有味无味嗅无嗅透明度混浊度混浊化学分析项目单位项目单位全固形物648毫克/升碱度P0毫摩尔/升溶解固形物604毫克/升M3.3毫摩尔/升悬浮物44毫克/升硬度全硬5.24毫摩尔/升灼烧减量228毫克/升暂硬3.3毫摩尔/升全硅42毫克/升永硬1.94毫摩尔/升铁铝氧化物14毫克/升二氧化碳游离的毫克/升第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页2.2工艺系统流程的确定目前国内热电厂水处理较为先进、运行稳定、投资少的工艺大体有如下几种：1.多介质过滤器+活性炭过滤器+5um过滤器+RO+除碳器+钙离子59.32毫克/升化合的毫克/升镁离子27.74毫克/升侵蚀的毫克/升氯根102毫克/升钠离子89.07毫克/升硫酸根145.9毫克/升pH7.87氢氧根0毫克/升电导率957微欧姆/厘米碳酸根0毫克/升化学耗氧量4.00毫克氧/升重碳酸根201.35毫克/升腐殖酸盐0.3毫摩尔/升硝酸根17.6毫克/升氨含量0毫克/升磷酸根0毫克/升铁含量0.12毫克/升亚硝酸根0.19毫克/升铜含量0.09毫克/升活性炭6毫克/升第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页阳床+阴床+混床2.多介质过滤器+活性炭过滤器+5um过滤器+RO+混床3.机械过滤器+UF+5um过滤器+RO+混床+EDI4.机械过滤器+UF+5um过滤器+RO+二级混床根据内蒙古亿利化学工业有限公司提供的经过化工系统预处理后的黄河地表水水质资料特点设计。综...
