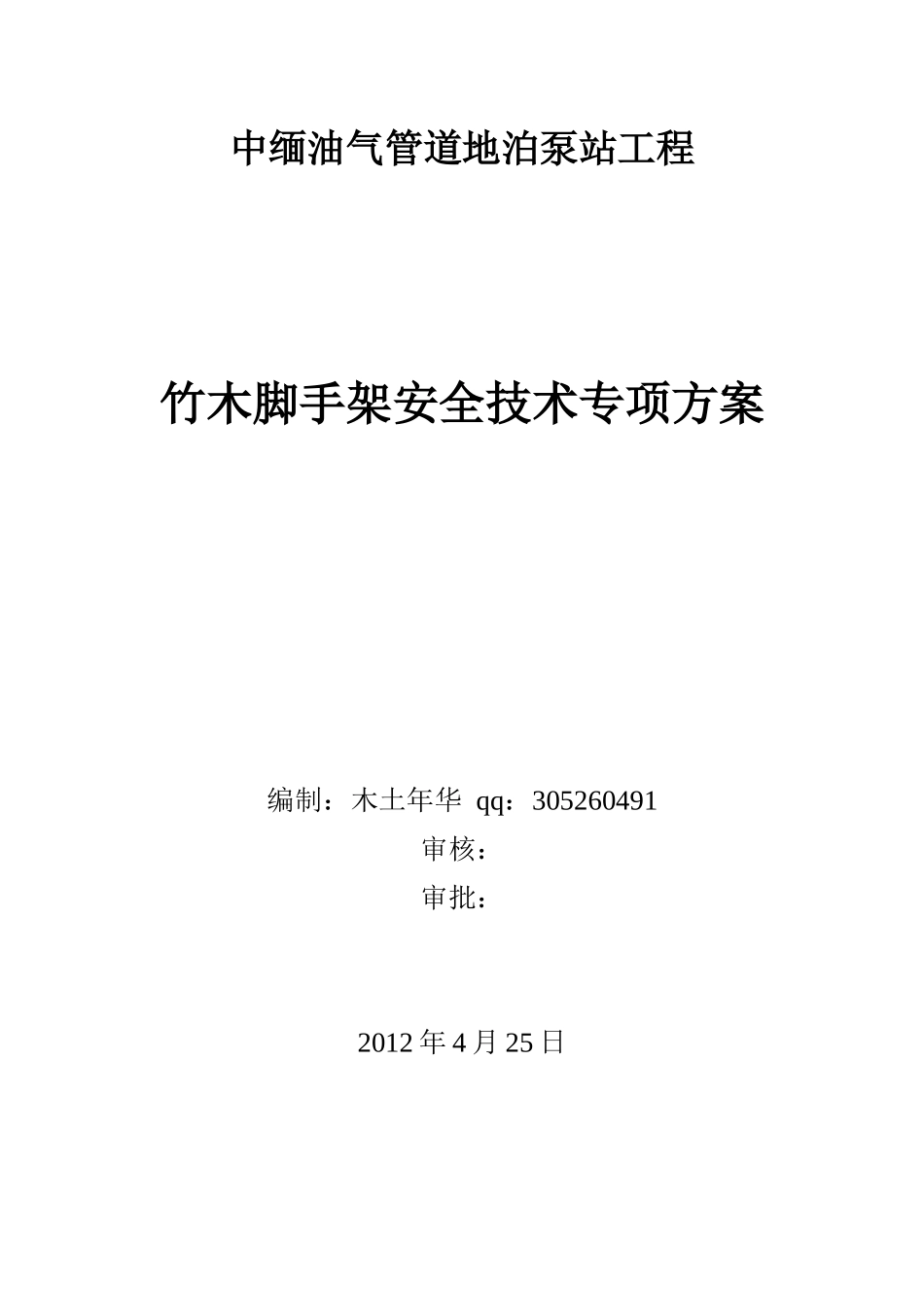

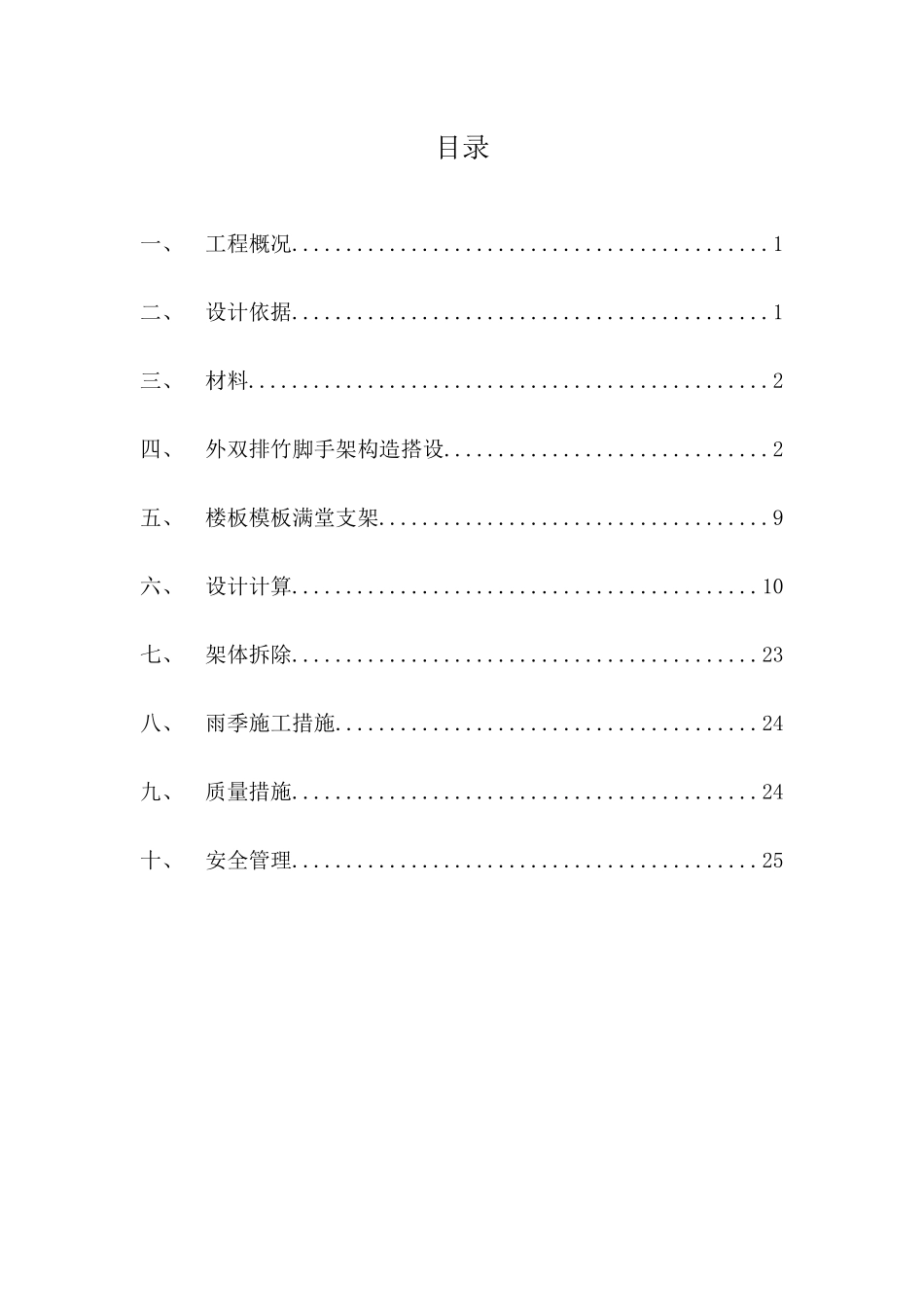

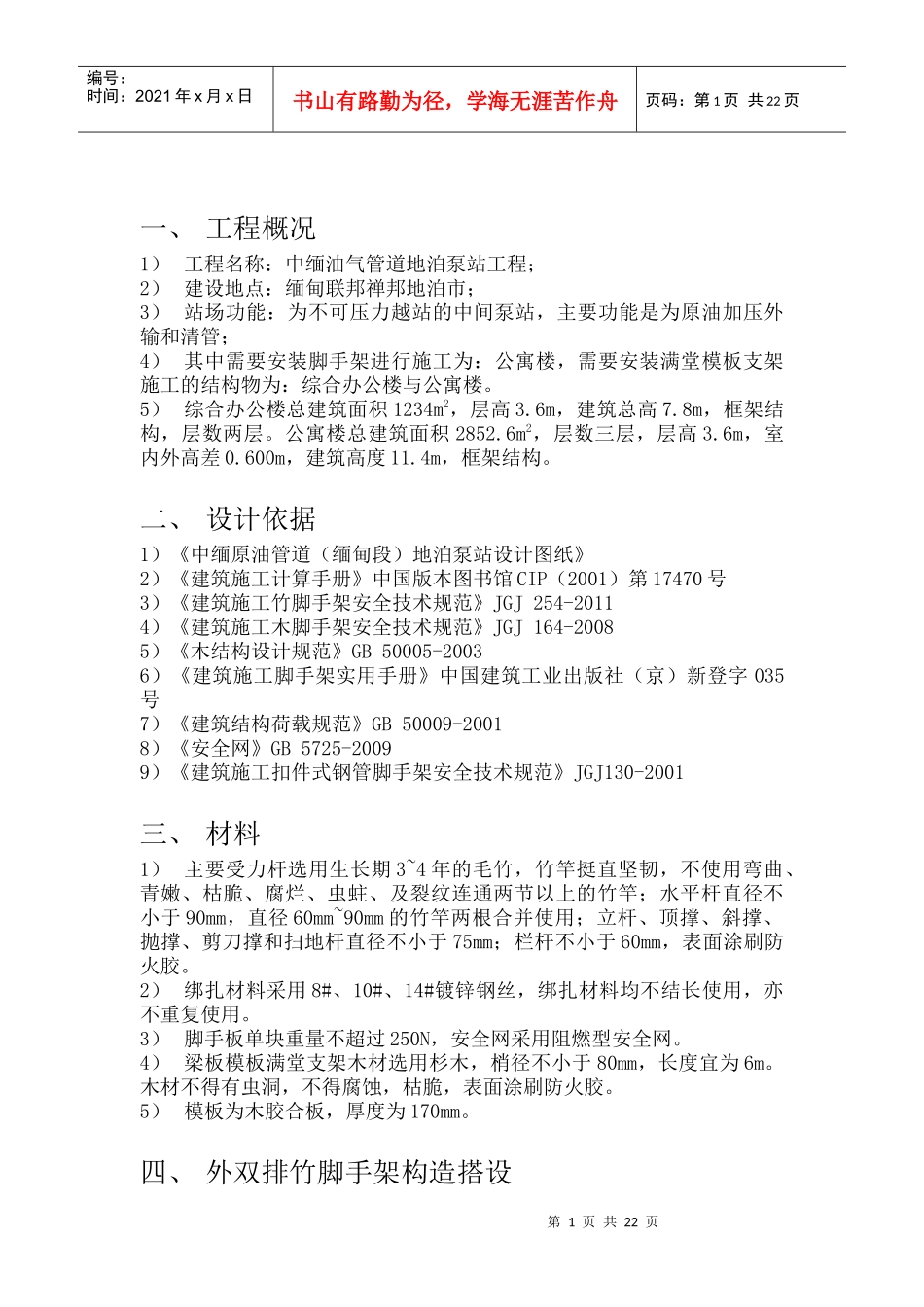

中缅油气管道地泊泵站工程竹木脚手架安全技术专项方案编制：木土年华qq：305260491审核：审批：2012年4月25日目录一、工程概况............................................1二、设计依据............................................1三、材料................................................2四、外双排竹脚手架构造搭设..............................2五、楼板模板满堂支架....................................9六、设计计算...........................................10七、架体拆除...........................................23八、雨季施工措施.......................................24九、质量措施...........................................24十、安全管理...........................................25第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页一、工程概况1）工程名称：中缅油气管道地泊泵站工程；2）建设地点：缅甸联邦禅邦地泊市；3）站场功能：为不可压力越站的中间泵站，主要功能是为原油加压外输和清管；4）其中需要安装脚手架进行施工为：公寓楼，需要安装满堂模板支架施工的结构物为：综合办公楼与公寓楼。5）综合办公楼总建筑面积1234m2，层高3.6m，建筑总高7.8m，框架结构，层数两层。公寓楼总建筑面积2852.6m2，层数三层，层高3.6m，室内外高差0.600m，建筑高度11.4m，框架结构。二、设计依据1）《中缅原油管道（缅甸段）地泊泵站设计图纸》2）《建筑施工计算手册》中国版本图书馆CIP（2001）第17470号3）《建筑施工竹脚手架安全技术规范》JGJ254-20114）《建筑施工木脚手架安全技术规范》JGJ164-20085）《木结构设计规范》GB50005-20036）《建筑施工脚手架实用手册》中国建筑工业出版社（京）新登字035号7）《建筑结构荷载规范》GB50009-20018）《安全网》GB5725-20099）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001三、材料1）主要受力杆选用生长期3~4年的毛竹，竹竿挺直坚韧，不使用弯曲、青嫩、枯脆、腐烂、虫蛀、及裂纹连通两节以上的竹竿；水平杆直径不小于90mm，直径60mm~90mm的竹竿两根合并使用；立杆、顶撑、斜撑、抛撑、剪刀撑和扫地杆直径不小于75mm；栏杆不小于60mm，表面涂刷防火胶。2）绑扎材料采用8#、10#、14#镀锌钢丝，绑扎材料均不结长使用，亦不重复使用。3）脚手板单块重量不超过250N，安全网采用阻燃型安全网。4）梁板模板满堂支架木材选用杉木，梢径不小于80mm，长度宜为6m。木材不得有虫洞，不得腐蚀，枯脆，表面涂刷防火胶。5）模板为木胶合板，厚度为170mm。四、外双排竹脚手架构造搭设第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页1）搭设前对材料进行检查并对材料进行挑选、分类堆放、并设置防潮防水措施。2）采用外双排竹脚手架，横向水平杆置于纵向水平杆之上，脚手板铺在横向水平杆和搁栅之上，荷载由纵向水平杆传给立杆。（见示意图）3）脚手架基础为回填土，回填土上铺设一层碎石土，碎石土顶面高于周围地坪，上面垫设木垫块，立杆置于木块之上，垫板宽度不小于200mm，厚度不小于50mm。并绑扫地杆，横向扫地杆距垫块上表面不超过200mm，横向扫地杆上再绑纵向扫地杆。4）搭设前对场地进行清洁，平整，测量放线，并设置相关警示牌，做好基础防水措施。5）底层顶撑设置200mm*200mm*50mm垫块，其他各层顶撑不设置垫块。6）主节点及剪刀撑、斜杆与其他杆件相交的节点采用对角双斜扣绑扎，其他节点采用单斜扣绑法。（双鞋扣绑法如下图）第一步：绕竹竿一侧前后斜交绑扎2-3圈第二步：两头分别绕立杆半圈第三步：两头再沿第一步的另一侧相对绕行第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页第四步：相对绕行2~3圈第五步：两头相交缠绕后，用老虎钳相交扭紧。7）杆件结长时，采用平扣绑法（见示意图）。三根杆件相交的主节点处，相互接触的两杆件分别绑扎，不得三根杆件共同绑扎一道绑扣。不得多根单圈绑扎。采用搭接结长，不得对接，插接。8）绑扎后的节...
