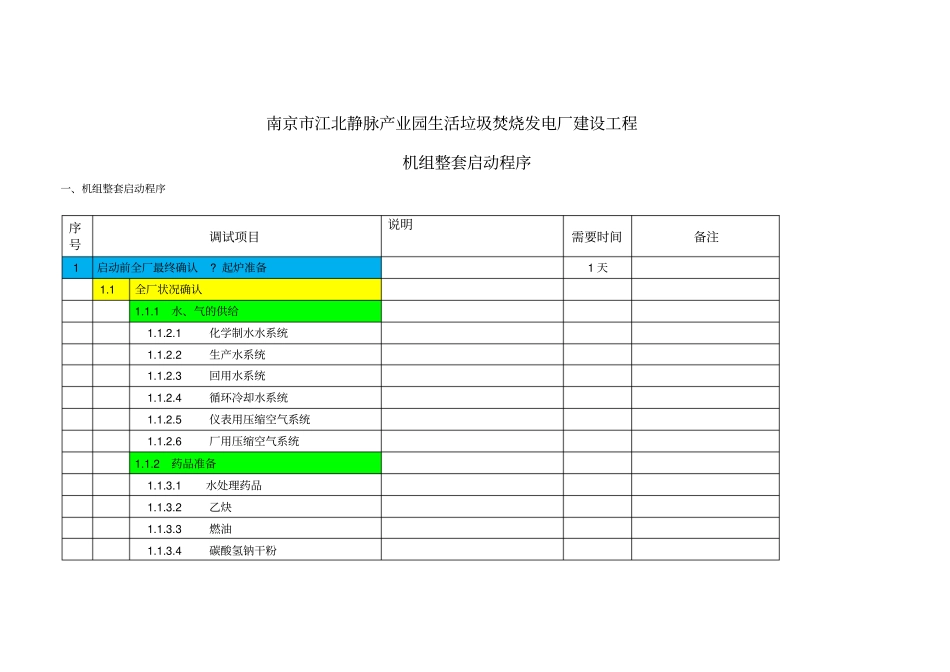

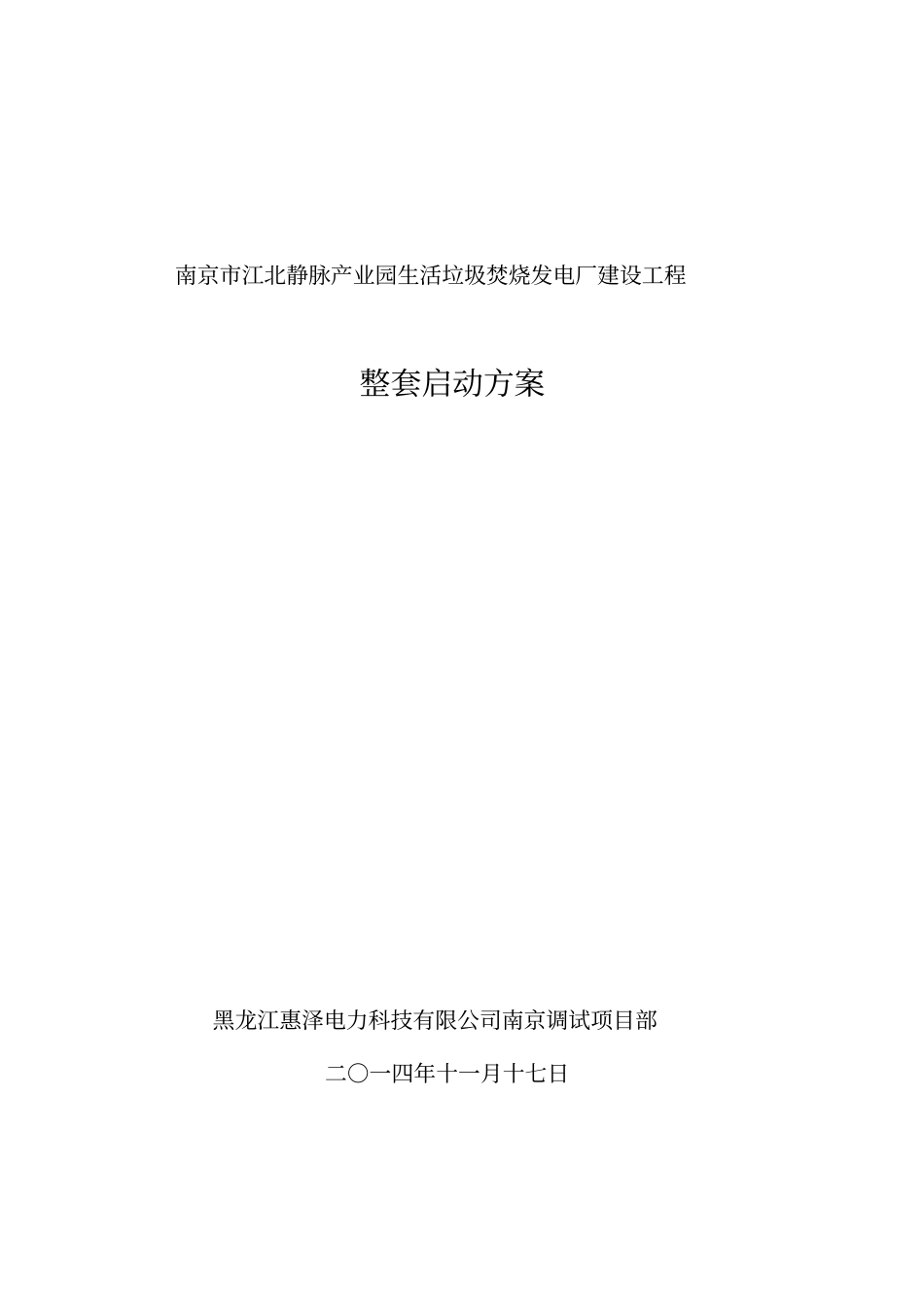

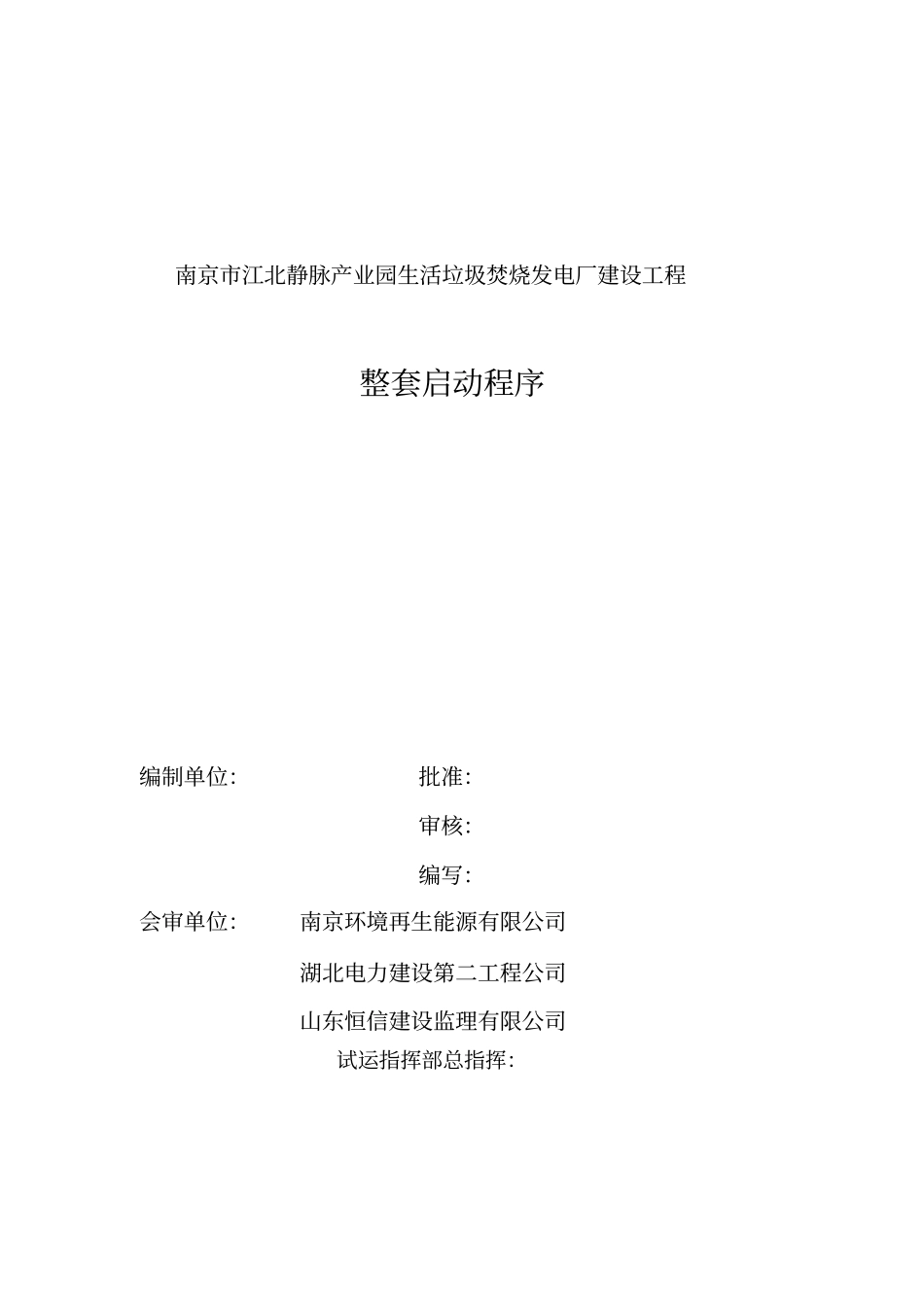

南京市江北静脉产业园生活垃圾焚烧发电厂建设工程整套启动方案黑龙江惠泽电力科技有限公司南京调试项目部二○一四年十一月十七日南京市江北静脉产业园生活垃圾焚烧发电厂建设工程整套启动程序编制单位：批准：审核：编写：会审单位：南京环境再生能源有限公司湖北电力建设第二工程公司山东恒信建设监理有限公司试运指挥部总指挥：南京市江北静脉产业园生活垃圾焚烧发电厂建设工程机组整套启动程序一、机组整套启动程序序号调试项目说明需要时间备注1启动前全厂最终确认?起炉准备1天1.1全厂状况确认1.1.1水、气的供给1.1.2.1化学制水水系统1.1.2.2生产水系统1.1.2.3回用水系统1.1.2.4循环冷却水系统1.1.2.5仪表用压缩空气系统1.1.2.6厂用压缩空气系统1.1.2药品准备1.1.3.1水处理药品1.1.3.2乙炔1.1.3.3燃油1.1.3.4碳酸氢钠干粉1.1.3.5活性炭1.1.3.6润滑油品1.1.3.7飞灰稳定化药品（螯合剂和磷酸）1.1.2.8SCR药品(氨液)1.1.3设备检查确认（按系统进行）1天1.1.3.1垃圾接收、给料系统1.1.3.2渗沥液系统及沼气系统1.1.3.3垃圾焚烧系统（烟风、炉排）1.1.3.4锅炉清灰系统1.1.3.5灰渣排出系统1.1.3.6余热锅炉系统（汽水）1.1.3.7烟气净化系统1.1.3.8飞灰输送系统1.1.3.9飞灰稳定化处理系统1.1.3.10燃油系统1.1.3.11CEMS1.1.3.12加药取样及汽水在线监测系统1.1.3.13除氧给水系统1.1.3.14设备冷却水1.1.1.3.15循环冷却水1.1.1.3.16凝结水系统1.1.1.3.17汽机润滑油顶轴油系统1.1.1.3.18真空系统1.1.1.3.19盘车1.1.1.3.20旁路减温减压系统1.1.1.3.21辅助减温减压系统1.1.1.3.22DEH及TSI/ETS1.1.1.3.23发变组电气系统2点火前相关设备冷态启动约共2天2.1空压机系统启动启动1台空压机,全部加入联控运行2.2设备冷却水系统启动1）启动一台设备冷却水泵,另外一台投备用连锁；2）启动生产水泵，监视冷却水压力正常2.3循环冷却水系统启动2.4除氧给水系统启动启动化学除盐水泵，除氧器上水2.53#\4#余热锅炉上水启动给水泵，3#、4#锅炉上水，根据情况冷态冲洗（投入给水加氨设备，控制冲洗水pH值9～9.6；）4小时冷态冲洗后，炉水、除氧器出口铁含量低于200μg/L时，才能进行锅炉点火2.6燃油系统启动(油循环)2.73#\4#开启料斗闸门，投入垃圾进行密封2.83#\4#除渣机、振动输送机启动(建立水封)2.93#\4#炉排漏灰刮板输送机启动(建立水封)2.103#\4#引风机设备启动引风机变频启动，投入炉膛负压自动2.11根据情况一次风机启动2.12取样加药系统投入1）投入炉水磷酸盐加药设备，控制炉水磷酸根5～15mg/L2）根据情况投入取样仪表2.13公用飞灰系统启动顺控启动公用飞灰系统设备，投入保护连锁2.14汽机相关系统启动润滑油系统启动启动交流润滑油泵，监视润滑油压顶轴油泵启动转盘车盘车24小时连续启动一台顶轴油泵；开盘车喷油电磁阀，投盘车，连续24小时以上真空系统启动启动一台真空泵，抽真空，另一台投备用凝结水系统启动凝结水打再循环凝汽器热井上水，启动一台凝结水泵，打再循环；3热态启动3#炉汽机约3~5天3.13#炉燃烧器启动?动作1确认2.11.1点火燃烧器调节负荷升温2.11.2辅助燃烧器调节负荷升温3.2锅炉升温升压相关系统投入1疏水系统投入高压蒸汽暖管根据情况蒸汽减温系统投入连排/定排扩容器投入锅炉旁路蒸汽母管及旁路减温减压系统投入锅炉出口主蒸汽门及分汽缸投入除氧蒸汽投入锅炉空气预热器投入3.3压力升到3.7MPa1#汽机启动冲转汽机主蒸汽管道暖管20分钟20分钟启动轴加风机启动均压箱轴封供汽检查轴封供汽母管压力在规定的范围内（0.097～0.099MPa）汽机暖管至自动主汽门前20分钟启动高压油泵启动高压电动油泵;停交辅助滑油泵。监视油压汽机挂闸汽机挂闸，操作启动阀，主汽门开启，高调门冲转启动方式启动，监视转速，操作员自动，设定目标转速500r/min，升速率100r/min，用DEH将机组自动升速至500r/min，（转速升至200r/min时停顶轴油泵）低速暖机在500转每分转速下对机组进行全面检查；机组在500r/min摩擦检查倾听内部声音、检查各部分应正常；确认盘车装置应自动退出；检查各轴承的温升、回油油流及各部位的膨胀、振动情况；在此转速暖机20min,暖机过20分程中，凝汽器真空维持在-0.07MPa以上；中速...
