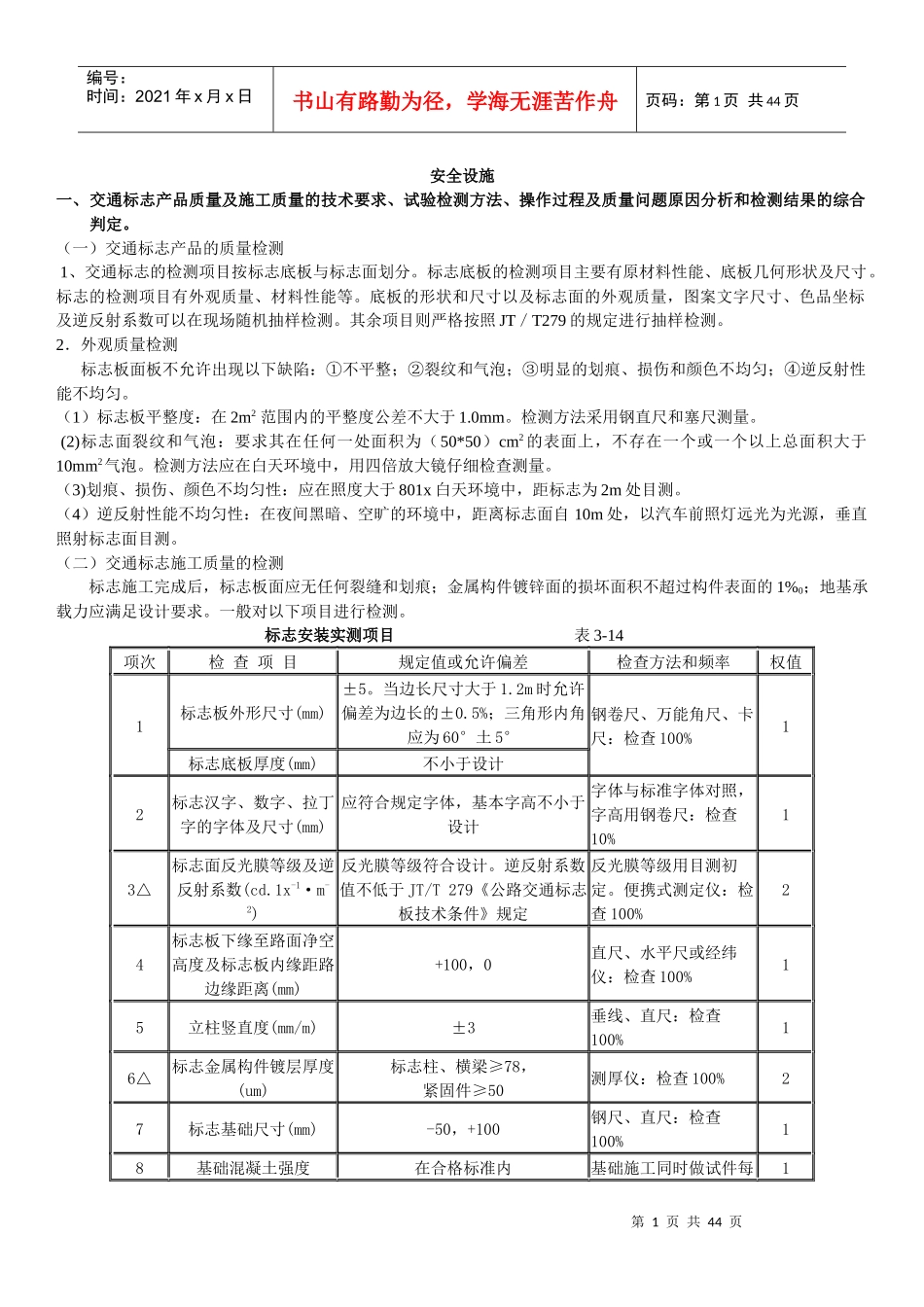

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页安全设施一、交通标志产品质量及施工质量的技术要求、试验检测方法、操作过程及质量问题原因分析和检测结果的综合判定。（一）交通标志产品的质量检测1、交通标志的检测项目按标志底板与标志面划分。标志底板的检测项目主要有原材料性能、底板几何形状及尺寸。标志的检测项目有外观质量、材料性能等。底板的形状和尺寸以及标志面的外观质量，图案文字尺寸、色品坐标及逆反射系数可以在现场随机抽样检测。其余项目则严格按照JT／T279的规定进行抽样检测。2．外观质量检测标志板面板不允许出现以下缺陷：①不平整；②裂纹和气泡；③明显的划痕、损伤和颜色不均匀；④逆反射性能不均匀。（1）标志板平整度：在2m2范围内的平整度公差不大于1.0mm。检测方法采用钢直尺和塞尺测量。(2)标志面裂纹和气泡：要求其在任何一处面积为（50*50）cm2的表面上，不存在一个或一个以上总面积大于10mm2气泡。检测方法应在白天环境中，用四倍放大镜仔细检查测量。（3)划痕、损伤、颜色不均匀性：应在照度大于801x白天环境中，距标志为2m处目测。（4）逆反射性能不均匀性：在夜间黑暗、空旷的环境中，距离标志面自10m处，以汽车前照灯远光为光源，垂直照射标志面目测。（二）交通标志施工质量的检测标志施工完成后，标志板面应无任何裂缝和划痕；金属构件镀锌面的损坏面积不超过构件表面的1%0；地基承载力应满足设计要求。一般对以下项目进行检测。标志安装实测项目表3-14项次检查项目规定值或允许偏差检查方法和频率权值1标志板外形尺寸(mm)±5。当边长尺寸大于1.2m时允许偏差为边长的±0.5%；三角形内角应为60°土5°钢卷尺、万能角尺、卡尺：检查100%1标志底板厚度(mm)不小于设计2标志汉字、数字、拉丁字的字体及尺寸(mm)应符合规定字体，基本字高不小于设计字体与标准字体对照，字高用钢卷尺：检查10%13△标志面反光膜等级及逆反射系数(cd.1x-1·m-2)反光膜等级符合设计。逆反射系数值不低于JT/T279《公路交通标志板技术条件》规定反光膜等级用目测初定。便携式测定仪：检查100%24标志板下缘至路面净空高度及标志板内缘距路边缘距离(mm)+100，0直尺、水平尺或经纬仪：检查100%15立柱竖直度(mm/m)±3垂线、直尺：检查100%16△标志金属构件镀层厚度(um)标志柱、横梁≥78，紧固件≥50测厚仪：检查100%27标志基础尺寸(mm)-50，+100钢尺、直尺：检查100%18基础混凝土强度在合格标准内基础施工同时做试件每1第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页处1组(3件)：检查100%（三）检测程序1、一般规定（1）样品先目测，目测不合格者不再检测，直接作为不合格品处理。（2）被测件损坏时不予检测，也不作为检测样品。（3）首先测量超差，经对仪器校正确认无误，元环境干扰影响，样品抽样亦符合有关技术规范和法定程序时，一般应进行复测审核，如无技术操作操作问题且测试缘果与首次测量一致，应坚持实事求是的原则予以承认或认定，做好记录。（4）检测结果散布大大时，原则上按规定程序校准、复测，经确认不是仪器故障、环境干扰。操作方法或操作误差时，则坚持实事求是的原则如实填报检测报告。（5）检测过程中发生非人力可避免的意外事故或自然灾害时，当时所测结果及样品一律作废、取缔，待事故灾害处理完毕后重新检测。2．检测步骤（1）检查产品的包装、标志、运输、贮存、质量证明书；（2）查阅底板原材料和逆反射材料的质量保证书；（3）统计产品种类与数量；（4）根据规定进行随机抽样；（5）现场检测；（6）现场检测完毕，抽取底板原材料试样和各种非现场检测性能的试样；（7）根据标准规定做各种理化试验；（8）结果判定。3.结果判定（1）当前两步的有关结果符合要求时，方可进行产品质量的判定。(2)当现场检测的不合格样品数不超过表3-9，且所有其他非现场检测性能指标完全合格时判产品合格。合判定数的确定表3-9样本数13151618203250合格判定数0000013（3）检测不合格、当供货方提出声诉时若该项目是非现场检测项目，则从同一批产品中再取倍数量的式样...
