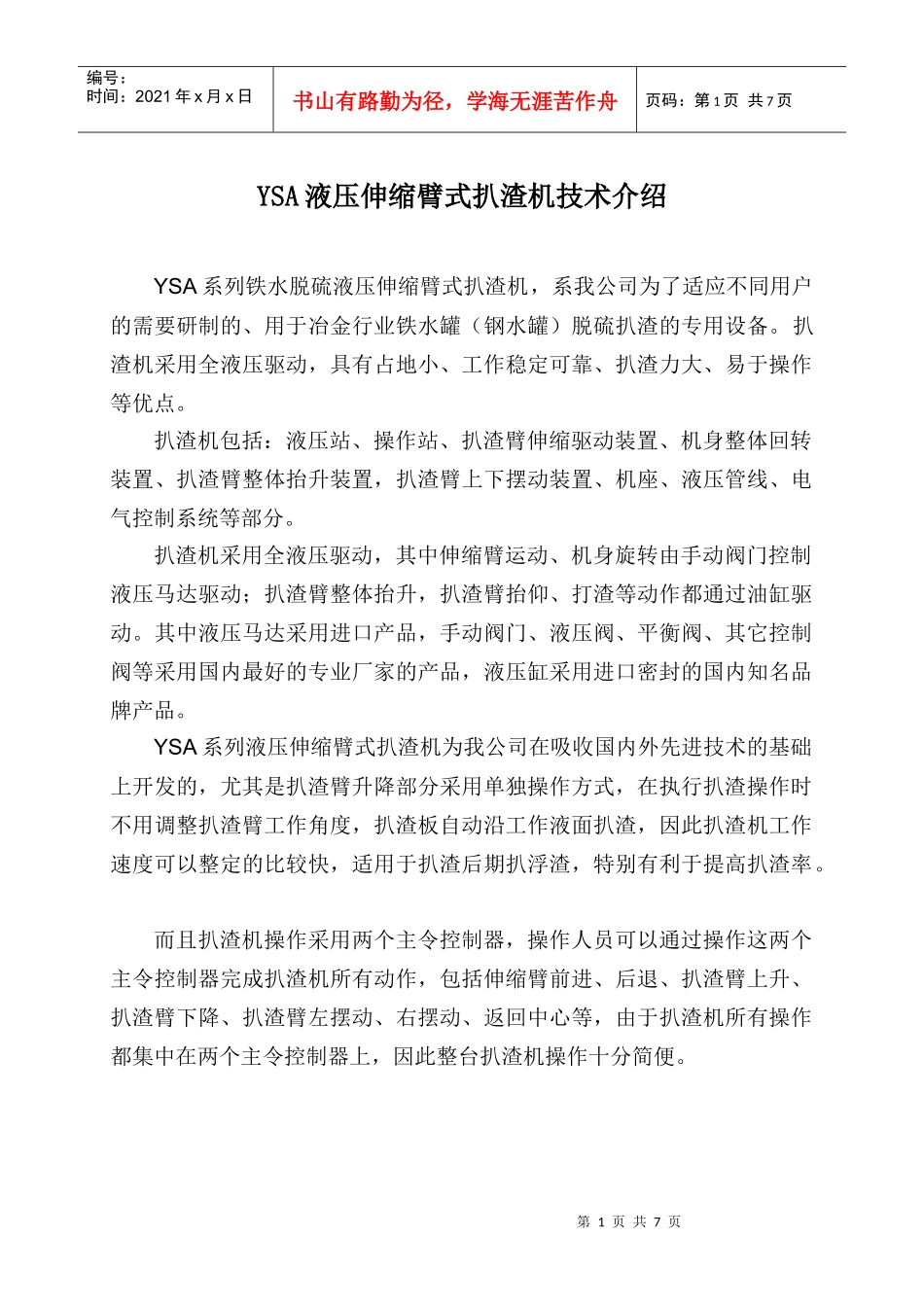

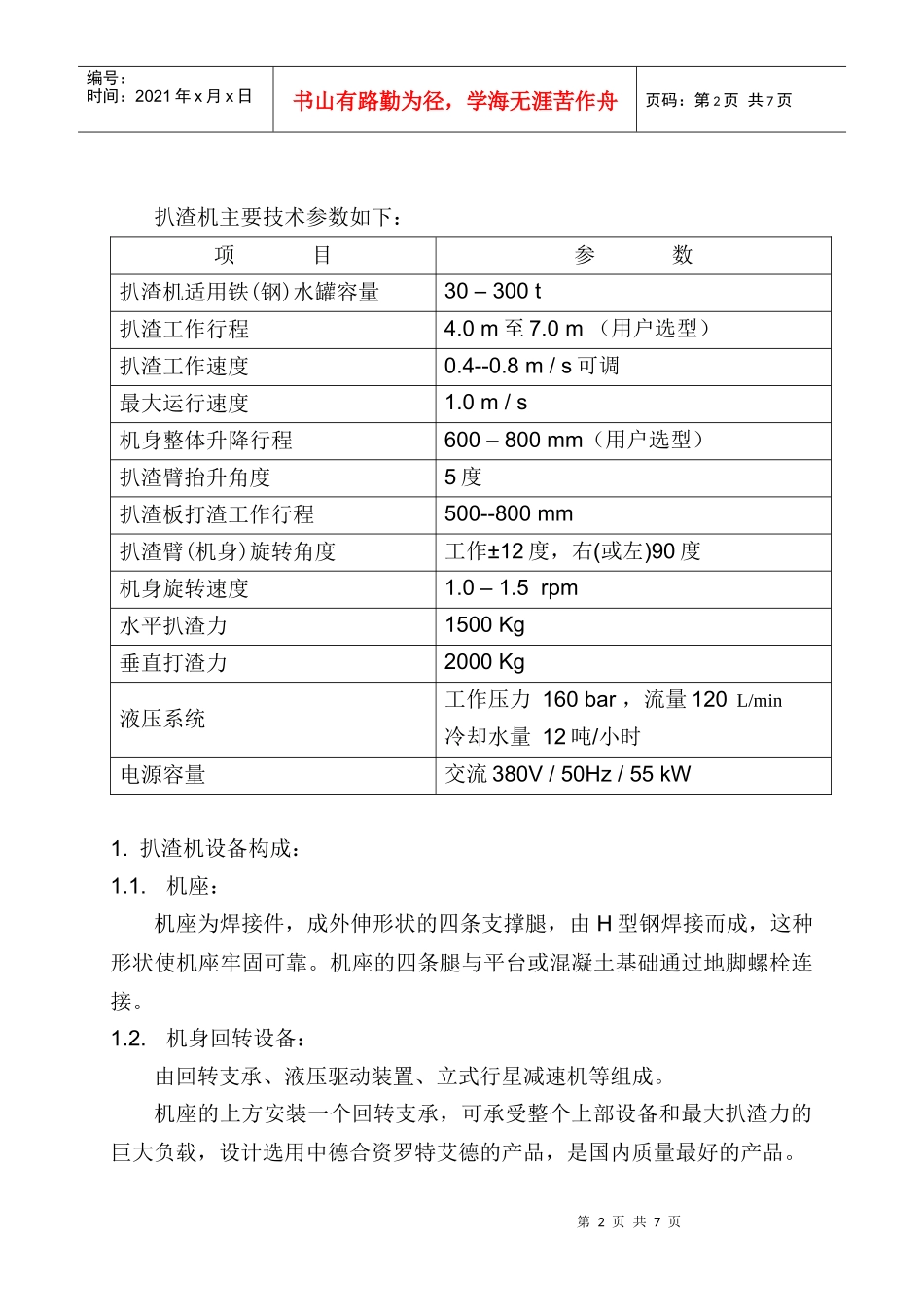

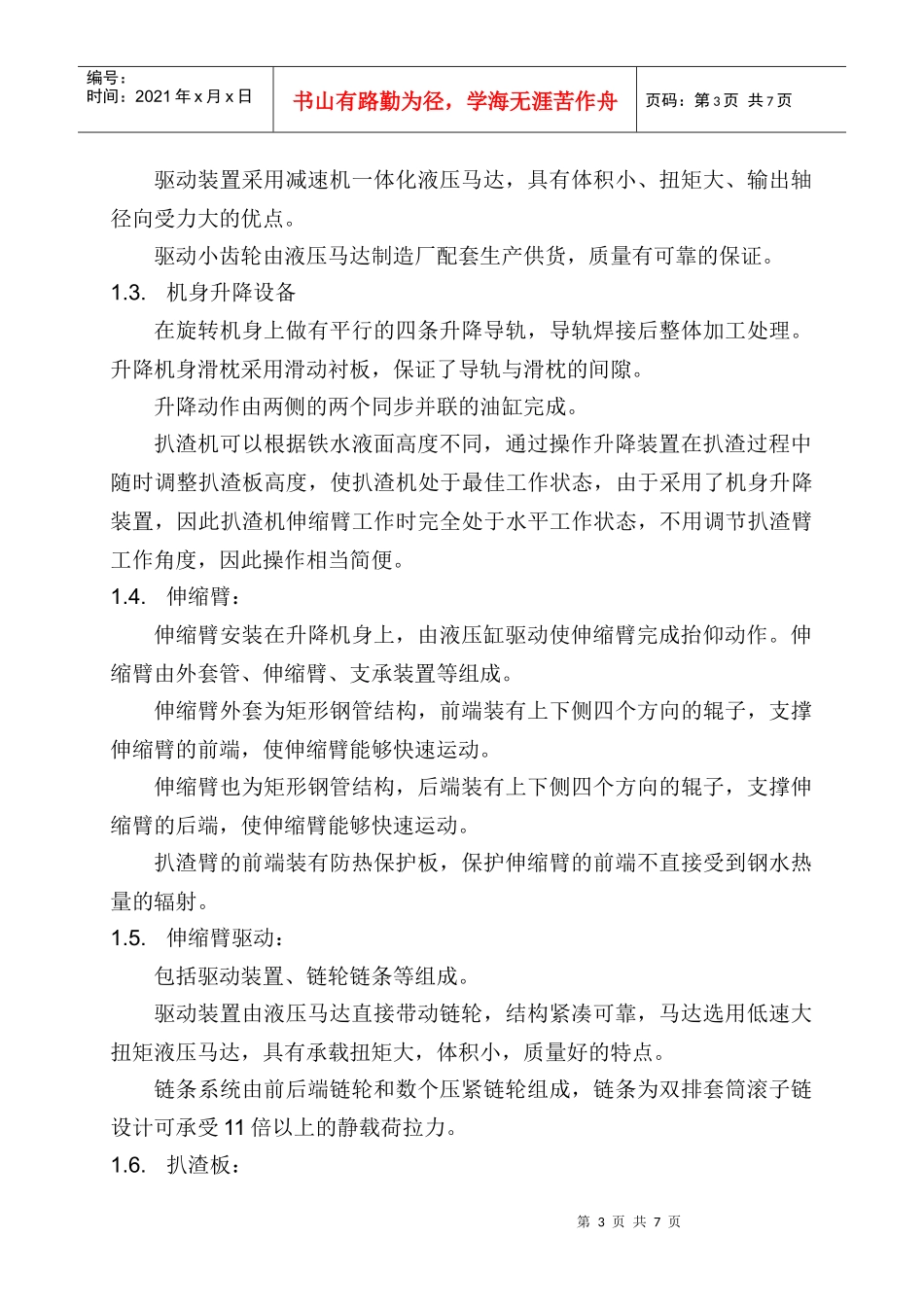

第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页YSA液压伸缩臂式扒渣机技术介绍YSA系列铁水脱硫液压伸缩臂式扒渣机,系我公司为了适应不同用户的需要研制的、用于冶金行业铁水罐(钢水罐)脱硫扒渣的专用设备。扒渣机采用全液压驱动,具有占地小、工作稳定可靠、扒渣力大、易于操作等优点。扒渣机包括:液压站、操作站、扒渣臂伸缩驱动装置、机身整体回转装置、扒渣臂整体抬升装置,扒渣臂上下摆动装置、机座、液压管线、电气控制系统等部分。扒渣机采用全液压驱动,其中伸缩臂运动、机身旋转由手动阀门控制液压马达驱动;扒渣臂整体抬升,扒渣臂抬仰、打渣等动作都通过油缸驱动。其中液压马达采用进口产品,手动阀门、液压阀、平衡阀、其它控制阀等采用国内最好的专业厂家的产品,液压缸采用进口密封的国内知名品牌产品。YSA系列液压伸缩臂式扒渣机为我公司在吸收国内外先进技术的基础上开发的,尤其是扒渣臂升降部分采用单独操作方式,在执行扒渣操作时不用调整扒渣臂工作角度,扒渣板自动沿工作液面扒渣,因此扒渣机工作速度可以整定的比较快,适用于扒渣后期扒浮渣,特别有利于提高扒渣率。而且扒渣机操作采用两个主令控制器,操作人员可以通过操作这两个主令控制器完成扒渣机所有动作,包括伸缩臂前进、后退、扒渣臂上升、扒渣臂下降、扒渣臂左摆动、右摆动、返回中心等,由于扒渣机所有操作都集中在两个主令控制器上,因此整台扒渣机操作十分简便。第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页扒渣机主要技术参数如下:项目参数扒渣机适用铁(钢)水罐容量30–300t扒渣工作行程4.0m至7.0m(用户选型)扒渣工作速度0.4--0.8m/s可调最大运行速度1.0m/s机身整体升降行程600–800mm(用户选型)扒渣臂抬升角度5度扒渣板打渣工作行程500--800mm扒渣臂(机身)旋转角度工作±12度,右(或左)90度机身旋转速度1.0–1.5rpm水平扒渣力1500Kg垂直打渣力2000Kg液压系统工作压力160bar,流量120L/min冷却水量12吨/小时电源容量交流380V/50Hz/55kW1.扒渣机设备构成:1.1.机座:机座为焊接件,成外伸形状的四条支撑腿,由H型钢焊接而成,这种形状使机座牢固可靠。机座的四条腿与平台或混凝土基础通过地脚螺栓连接。1.2.机身回转设备:由回转支承、液压驱动装置、立式行星减速机等组成。机座的上方安装一个回转支承,可承受整个上部设备和最大扒渣力的巨大负载,设计选用中德合资罗特艾德的产品,是国内质量最好的产品。第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页驱动装置采用减速机一体化液压马达,具有体积小、扭矩大、输出轴径向受力大的优点。驱动小齿轮由液压马达制造厂配套生产供货,质量有可靠的保证。1.3.机身升降设备在旋转机身上做有平行的四条升降导轨,导轨焊接后整体加工处理。升降机身滑枕采用滑动衬板,保证了导轨与滑枕的间隙。升降动作由两侧的两个同步并联的油缸完成。扒渣机可以根据铁水液面高度不同,通过操作升降装置在扒渣过程中随时调整扒渣板高度,使扒渣机处于最佳工作状态,由于采用了机身升降装置,因此扒渣机伸缩臂工作时完全处于水平工作状态,不用调节扒渣臂工作角度,因此操作相当简便。1.4.伸缩臂:伸缩臂安装在升降机身上,由液压缸驱动使伸缩臂完成抬仰动作。伸缩臂由外套管、伸缩臂、支承装置等组成。伸缩臂外套为矩形钢管结构,前端装有上下侧四个方向的辊子,支撑伸缩臂的前端,使伸缩臂能够快速运动。伸缩臂也为矩形钢管结构,后端装有上下侧四个方向的辊子,支撑伸缩臂的后端,使伸缩臂能够快速运动。扒渣臂的前端装有防热保护板,保护伸缩臂的前端不直接受到钢水热量的辐射。1.5.伸缩臂驱动:包括驱动装置、链轮链条等组成。驱动装置由液压马达直接带动链轮,结构紧凑可靠,马达选用低速大扭矩液压马达,具有承载扭矩大,体积小,质量好的特点。链条系统由前后端链轮和数个压紧链轮组成,链条为双排套筒滚子链设计可承受11倍以上的静载荷拉力。1.6.扒渣板:第4页共7页第3页共7页编号:时间:2021年x月x日书山有...
