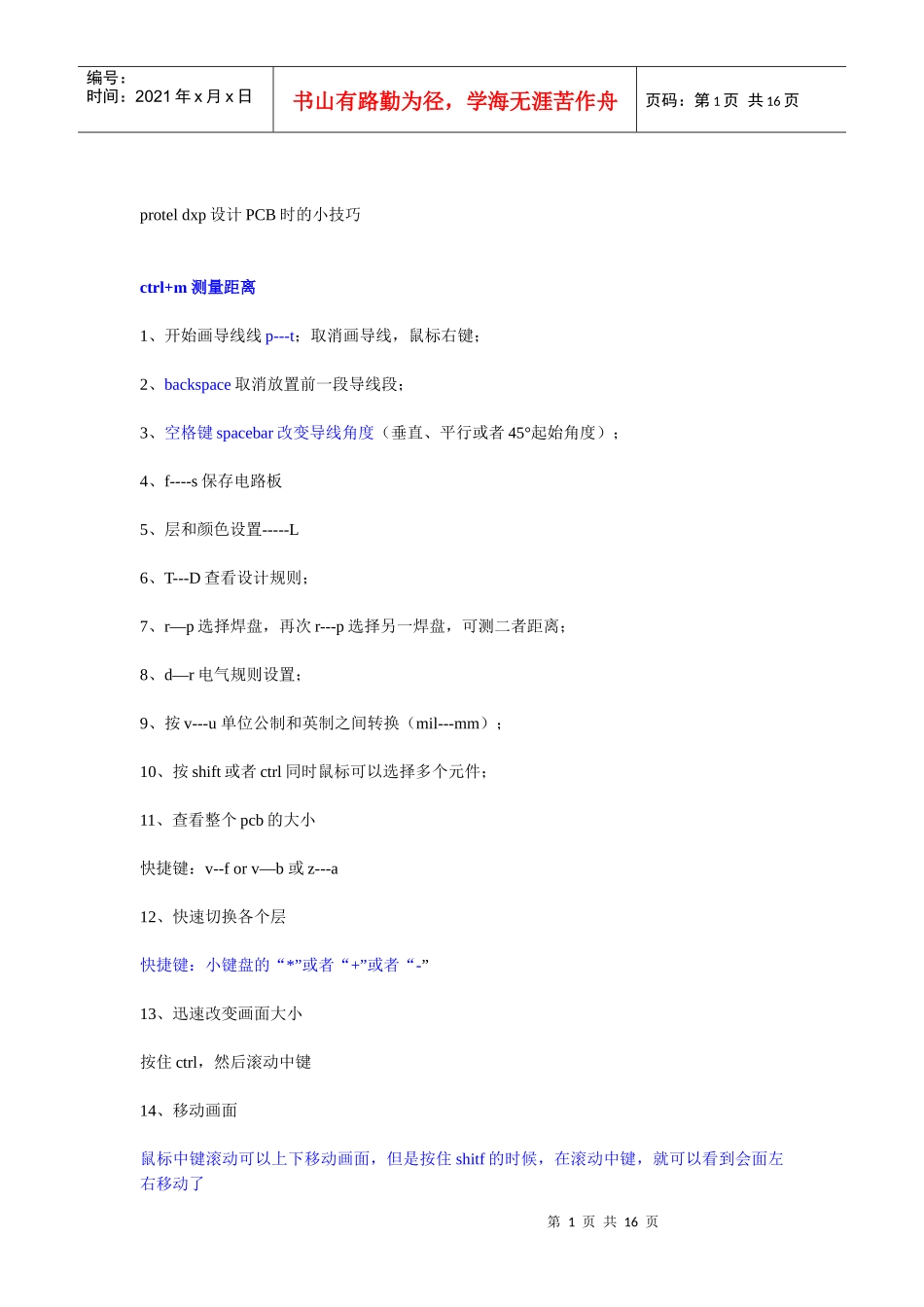

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页proteldxp设计PCB时的小技巧ctrl+m测量距离1、开始画导线线p---t；取消画导线，鼠标右键；2、backspace取消放置前一段导线段；3、空格键spacebar改变导线角度（垂直、平行或者45°起始角度）；4、f----s保存电路板5、层和颜色设置-----L6、T---D查看设计规则；7、r—p选择焊盘，再次r---p选择另一焊盘，可测二者距离；8、d—r电气规则设置；9、按v---u单位公制和英制之间转换（mil---mm）；10、按shift或者ctrl同时鼠标可以选择多个元件；11、查看整个pcb的大小快捷键：v--forv—b或z---a12、快速切换各个层快捷键：小键盘的“*”或者“+”或者“-”13、迅速改变画面大小按住ctrl，然后滚动中键14、移动画面鼠标中键滚动可以上下移动画面，但是按住shitf的时候，在滚动中键，就可以看到会面左右移动了第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页15、打过孔迅速打过孔，只需要按一下小键盘的*号键就可以做一个过孔并且还切换到另一层（小键盘的*号键只能切换bottom和top两层，选择其它层，则按Tab键）16、选定所有快捷键：s--s---a17、取消选定所有快捷键：e---s---a18、取消布的一个网络线快捷键：u--n，然后鼠标点击一下取消的网络以上是最近一次画图工作中总结的部分，以前PROTEL99SE的快捷键也能用Protel快捷键大全enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出editalign子菜单b——弹出viewoolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出editjump菜单l——弹出editsetlocationmakers子菜单m——弹出editmove子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出editselect子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出editdeselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准，底部对齐ctrl+t——将选定对象以上边缘为基准，顶部对齐ctrl+l——将选定对象以左边缘为基准，靠左对齐ctrl+r——将选定对象以右边缘为基准，靠右对齐ctrl+h——将选定对象...
