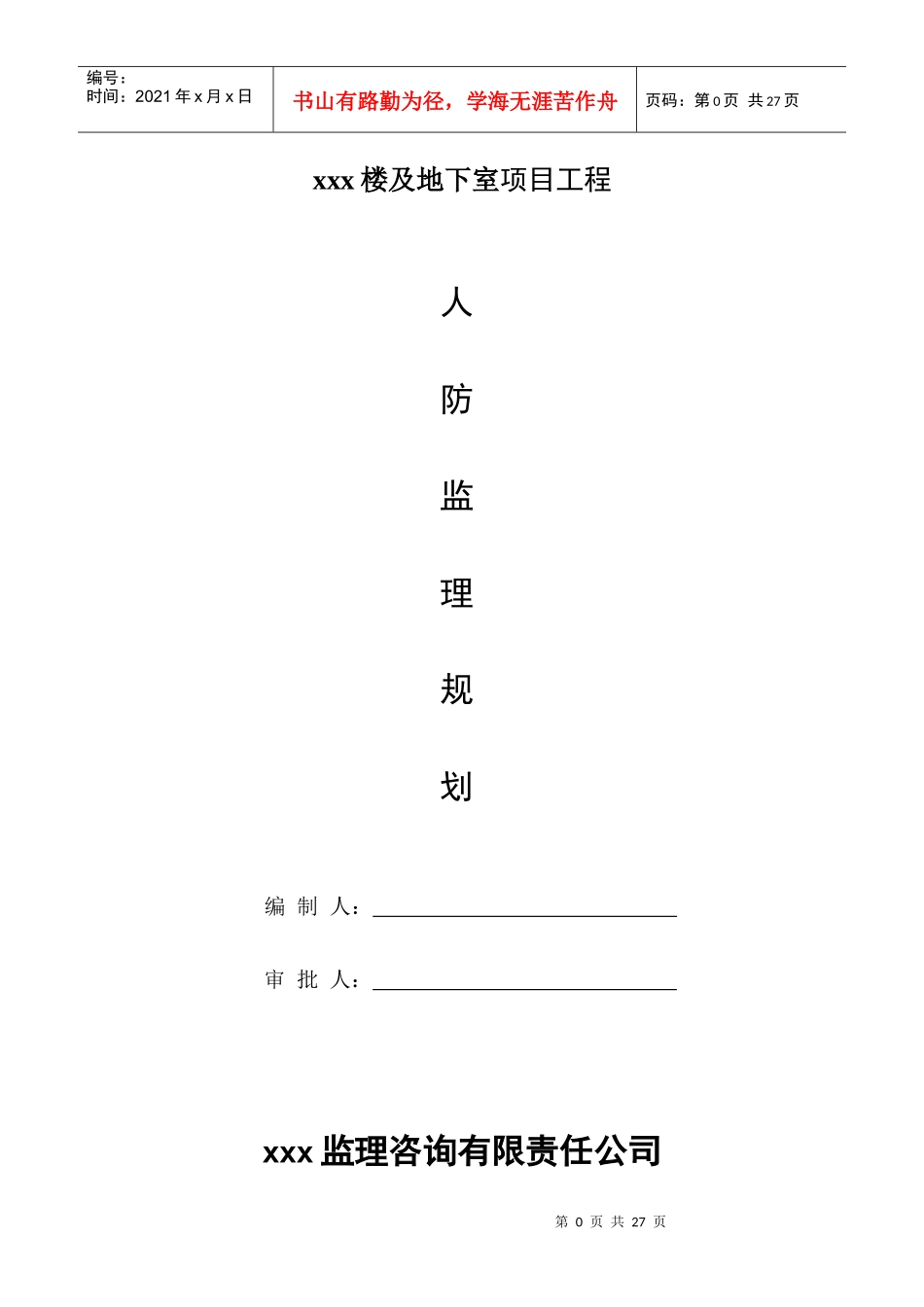

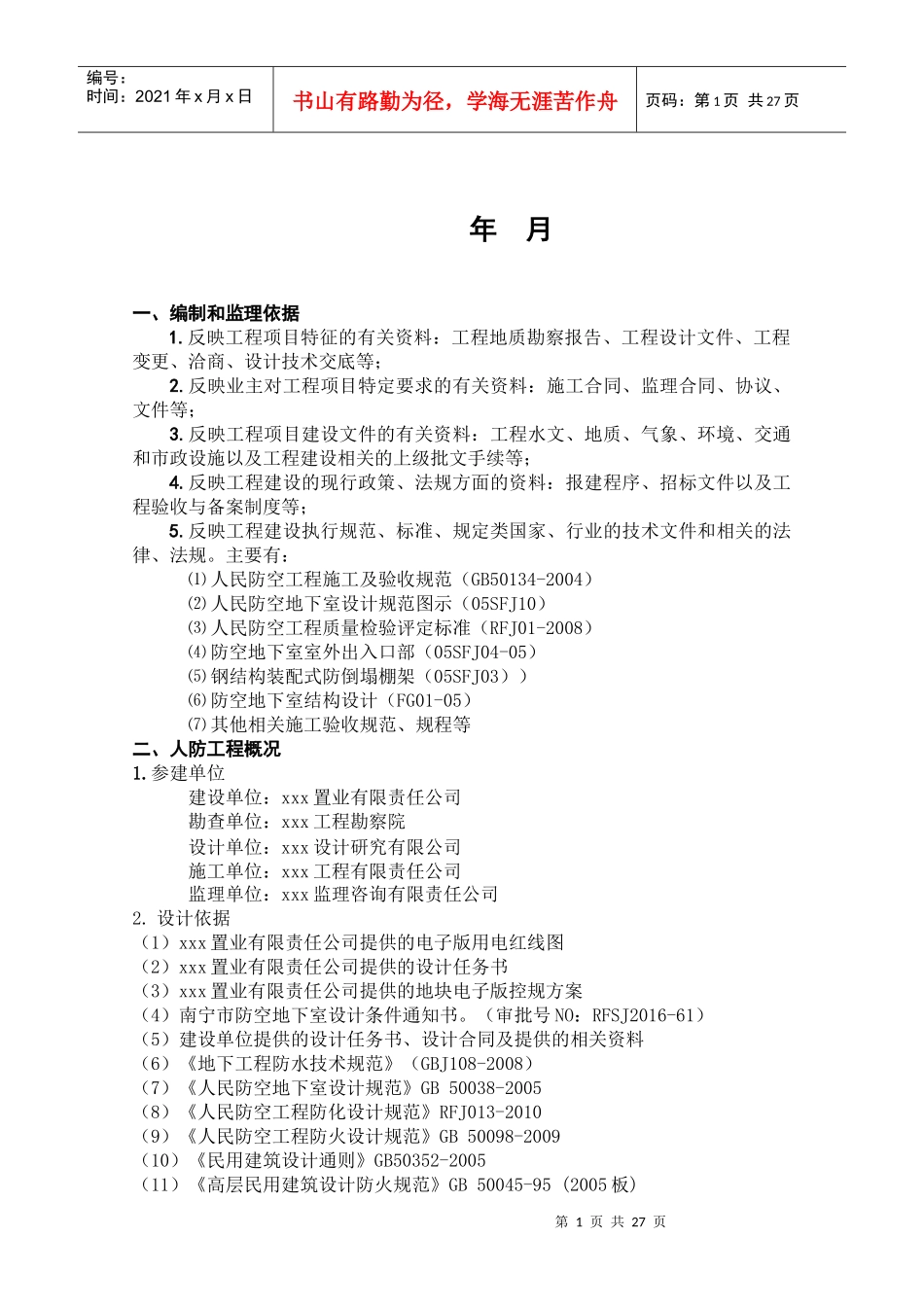

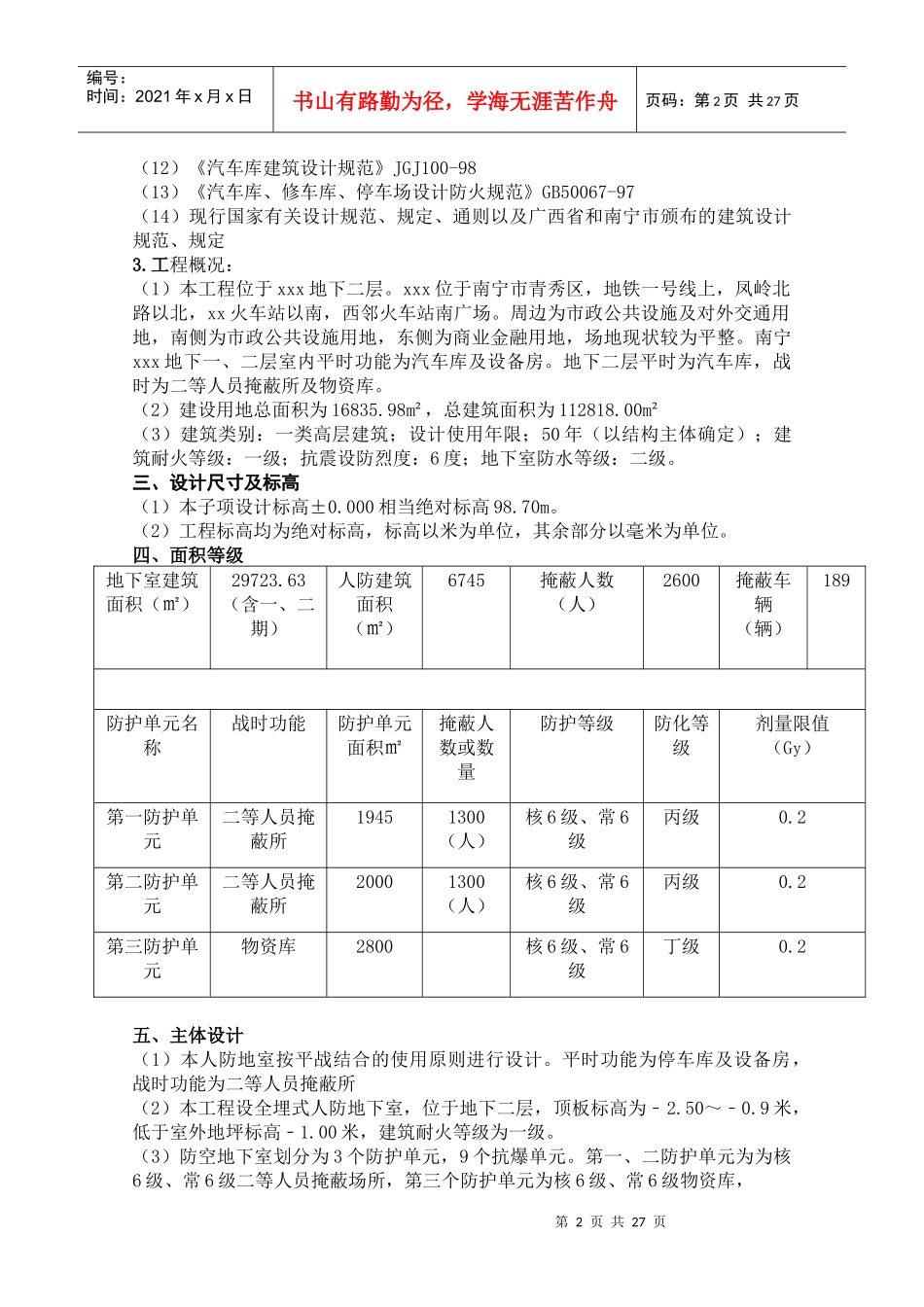

第0页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共27页xxx楼及地下室项目工程人防监理规划编制人：审批人：xxx监理咨询有限责任公司第1页共27页第0页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页年月一、编制和监理依据1.反映工程项目特征的有关资料：工程地质勘察报告、工程设计文件、工程变更、洽商、设计技术交底等；2.反映业主对工程项目特定要求的有关资料：施工合同、监理合同、协议、文件等；3.反映工程项目建设文件的有关资料：工程水文、地质、气象、环境、交通和市政设施以及工程建设相关的上级批文手续等；4.反映工程建设的现行政策、法规方面的资料：报建程序、招标文件以及工程验收与备案制度等；5.反映工程建设执行规范、标准、规定类国家、行业的技术文件和相关的法律、法规。主要有：⑴人民防空工程施工及验收规范（GB50134-2004）⑵人民防空地下室设计规范图示（05SFJ10）⑶人民防空工程质量检验评定标准（RFJ01-2008）⑷防空地下室室外出入口部（05SFJ04-05）⑸钢结构装配式防倒塌棚架（05SFJ03））⑹防空地下室结构设计（FG01-05）⑺其他相关施工验收规范、规程等二、人防工程概况1.参建单位建设单位：xxx置业有限责任公司勘查单位：xxx工程勘察院设计单位：xxx设计研究有限公司施工单位：xxx工程有限责任公司监理单位：xxx监理咨询有限责任公司2.设计依据（1）xxx置业有限责任公司提供的电子版用电红线图（2）xxx置业有限责任公司提供的设计任务书（3）xxx置业有限责任公司提供的地块电子版控规方案（4）南宁市防空地下室设计条件通知书。（审批号NO：RFSJ2016-61）（5）建设单位提供的设计任务书、设计合同及提供的相关资料（6）《地下工程防水技术规范》（GBJ108-2008）（7）《人民防空地下室设计规范》GB50038-2005（8）《人民防空工程防化设计规范》RFJ013-2010（9）《人民防空工程防火设计规范》GB50098-2009（10）《民用建筑设计通则》GB50352-2005（11）《高层民用建筑设计防火规范》GB50045-95(2005板)第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页（12）《汽车库建筑设计规范》JGJ100-98（13）《汽车库、修车库、停车场设计防火规范》GB50067-97（14）现行国家有关设计规范、规定、通则以及广西省和南宁市颁布的建筑设计规范、规定3.工程概况：（1）本工程位于xxx地下二层。xxx位于南宁市青秀区，地铁一号线上，凤岭北路以北，xx火车站以南，西邻火车站南广场。周边为市政公共设施及对外交通用地，南侧为市政公共设施用地，东侧为商业金融用地，场地现状较为平整。南宁xxx地下一、二层室内平时功能为汽车库及设备房。地下二层平时为汽车库，战时为二等人员掩蔽所及物资库。（2）建设用地总面积为16835.98m²，总建筑面积为112818.00m²（3）建筑类别：一类高层建筑；设计使用年限；50年（以结构主体确定）；建筑耐火等级：一级；抗震设防烈度：6度；地下室防水等级：二级。三、设计尺寸及标高（1）本子项设计标高±0.000相当绝对标高98.70m。（2）工程标高均为绝对标高，标高以米为单位，其余部分以毫米为单位。四、面积等级地下室建筑面积（㎡）29723.63（含一、二期）人防建筑面积（㎡）6745掩蔽人数（人）2600掩蔽车辆（辆）189防护单元名称战时功能防护单元面积㎡掩蔽人数或数量防护等级防化等级剂量限值（Gy）第一防护单元二等人员掩蔽所19451300（人）核6级、常6级丙级0.2第二防护单元二等人员掩蔽所20001300（人）核6级、常6级丙级0.2第三防护单元物资库2800核6级、常6级丁级0.2五、主体设计（1）本人防地室按平战结合的使用原则进行设计。平时功能为停车库及设备房，战时功能为二等人员掩蔽所（2）本工程设全埋式人防地下室，位于地下二层，顶板标高为﹣2.50～﹣0.9米，低于室外地坪标高﹣1.00米，建筑耐火等级为一级。（3）防空地下室划分为3个防护单元，9个抗爆单元。第一、二防护单元为为核6级、常6级二等人员掩蔽场所，第三个防护单元为核6级、常6级物资库，第3页共27页第2页共27页编号：时间：2021年x月x日书山...
