全功能数控车编程心得VIP免费

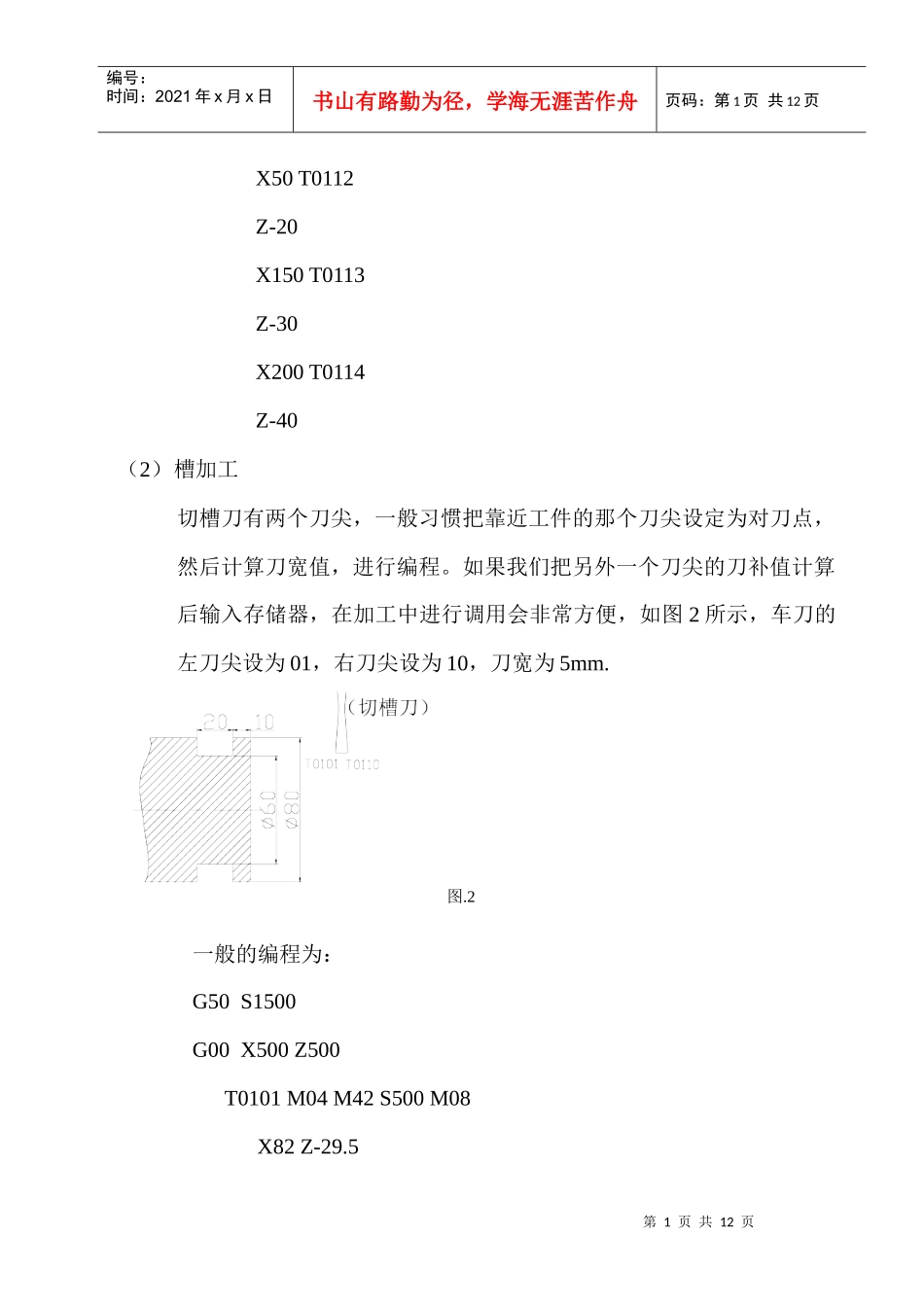

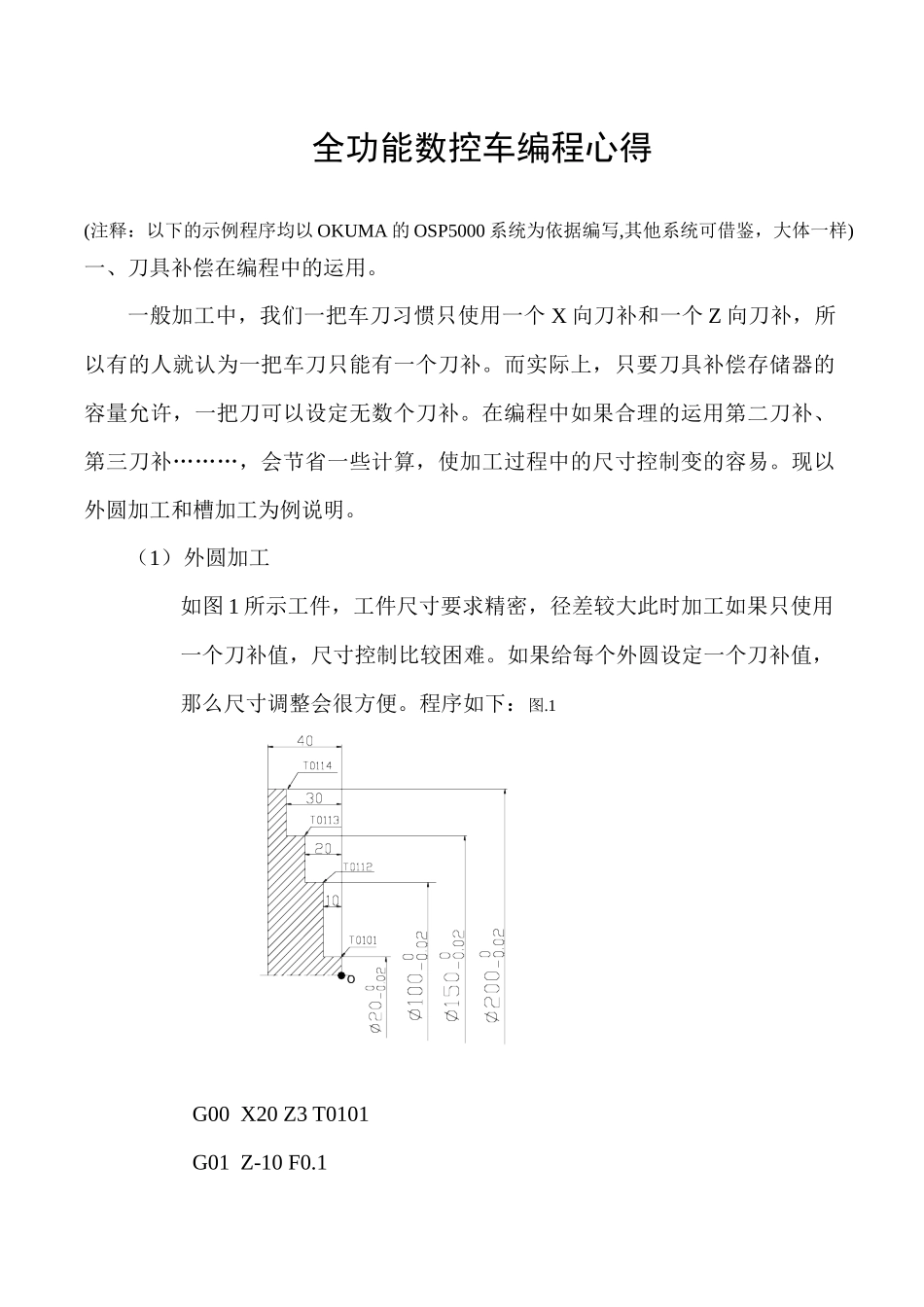

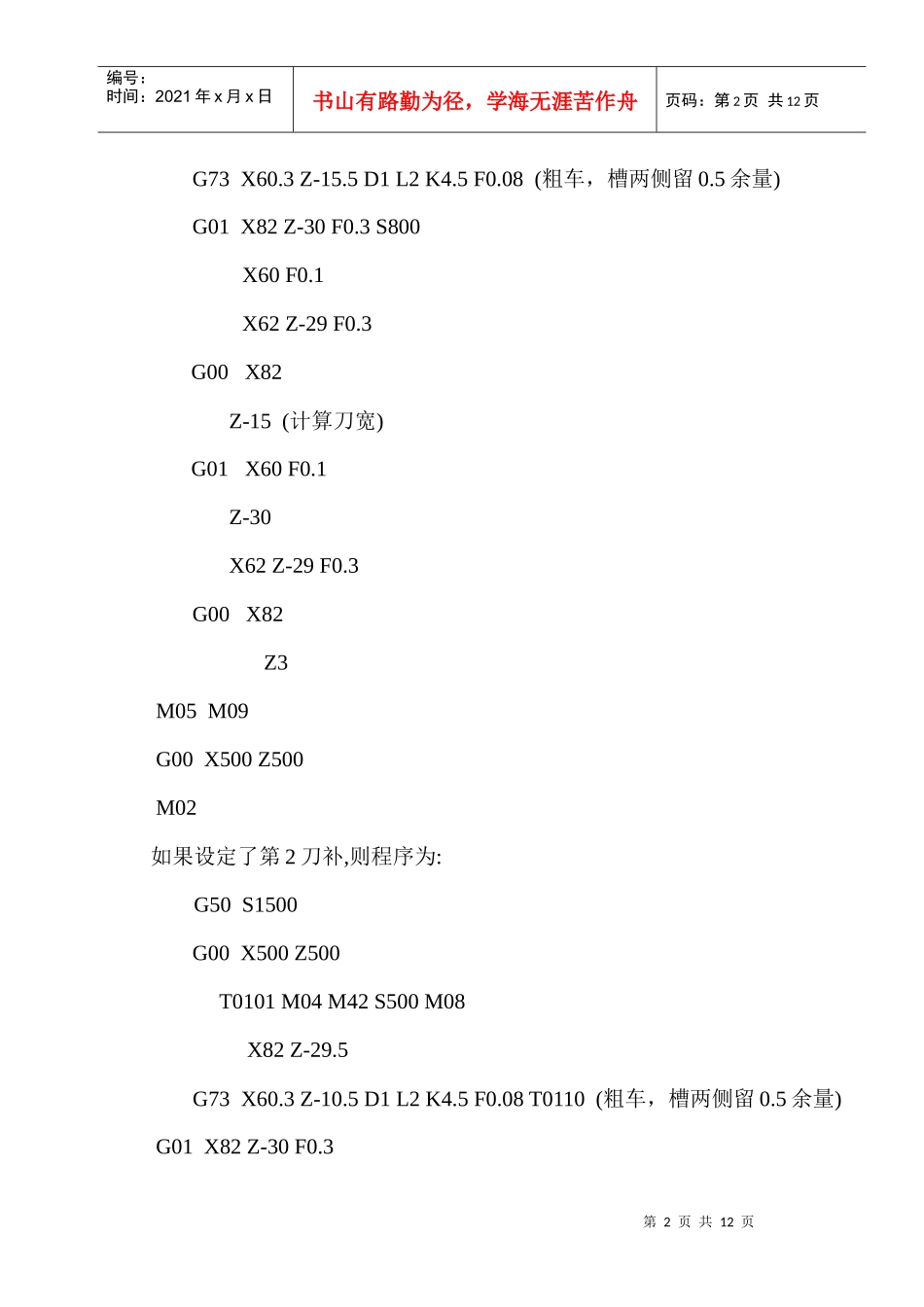

全功能数控车编程心得(注释：以下的示例程序均以OKUMA的OSP5000系统为依据编写,其他系统可借鉴，大体一样)一、刀具补偿在编程中的运用。一般加工中，我们一把车刀习惯只使用一个X向刀补和一个Z向刀补，所以有的人就认为一把车刀只能有一个刀补。而实际上，只要刀具补偿存储器的容量允许，一把刀可以设定无数个刀补。在编程中如果合理的运用第二刀补、第三刀补………，会节省一些计算，使加工过程中的尺寸控制变的容易。现以外圆加工和槽加工为例说明。（1）外圆加工如图1所示工件，工件尺寸要求精密，径差较大此时加工如果只使用一个刀补值，尺寸控制比较困难。如果给每个外圆设定一个刀补值，那么尺寸调整会很方便。程序如下：图.1G00X20Z3T0101G01Z-10F0.1第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页X50T0112Z-20X150T0113Z-30X200T0114Z-40（2）槽加工切槽刀有两个刀尖，一般习惯把靠近工件的那个刀尖设定为对刀点，然后计算刀宽值，进行编程。如果我们把另外一个刀尖的刀补值计算后输入存储器，在加工中进行调用会非常方便，如图2所示，车刀的左刀尖设为01，右刀尖设为10，刀宽为5mm.图.2一般的编程为：G50S1500G00X500Z500T0101M04M42S500M08X82Z-29.5第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页G73X60.3Z-15.5D1L2K4.5F0.08(粗车，槽两侧留0.5余量)G01X82Z-30F0.3S800X60F0.1X62Z-29F0.3G00X82Z-15(计算刀宽)G01X60F0.1Z-30X62Z-29F0.3G00X82Z3M05M09G00X500Z500M02如果设定了第2刀补,则程序为:G50S1500G00X500Z500T0101M04M42S500M08X82Z-29.5G73X60.3Z-10.5D1L2K4.5F0.08T0110(粗车，槽两侧留0.5余量)G01X82Z-30F0.3第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页X60F0.1X62Z-29F0.3G00X82Z-10T0110(不用计算刀宽,直接调用第二刀补)G01X60F0.1Z-30T0101(调用第一刀补)X62Z-29F0.3G00X82Z3G00X500Z500M02二、几个指令的另应用。在加工中，有的指令可以引申使用。（1）G01在攻丝中的应用。在数控车上用丝锥加工内螺纹时，有的系统有专用指令，有的系统没有。此时可利用G01指令来编程加工。如图3所示，加工M8×30内螺纹。图.3G00X0Z3S100第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页G01Z-33F1.25（F值为螺距）M05G01Z3F1.25M04S100（M04一定写在这一行）G00X500Z500M02（2）外圆切槽复合指令在端面加工中的应用数控车用的切槽复合指令都是啄式循环，如果进刀量和间断退刀量的设定值大于X向的直径值，则不会出现啄式循环现象，可用于端面粗车循环。如下图4所示：图.4G00X62Z5.0G73X0Z0.1D100L100K1F0.2(D、L值大于62)G00X500Z500M02这个程序用于端面加工存在的一个问题是，退刀时不能先Z向退刀，而是沿已加工表面直接退刀，加快刀具磨损。所以只能用于铜、铝等材质较软的材料，不提倡在钢、铸铁、不锈钢等的加工中使用。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页三、合理运用暂停指令。暂停指令有G04、M01和M00。虽然都是暂停的意思，但所运用的场合不一样。在编程中合理的运用暂停指令，对加工很有帮助。（1）G04指令。该指令后面的地址符一般表示停顿时间，有的系统也表示工件空转的圈数。用于刀具做短时间的无进给光整加工，主要用于切槽、拐角轨迹控制等。（2）M01指令。M01为有条件暂停，即同操作面板上的“选择性停止”(OPTIONAISTOP)开关配合使用，开关打开，M01有效，开关闭合，M01则无效。按“开始键”后，继续执行下一程序段。M01指令与“选择性停止”开关、“单段”开关（SINGLEBLOCK）配合，在首件调试时，很是方便。（3）M00指令。M00指令为无条件暂停，即程序中只要遇到M00就停止，不受外部操作控制，按“开始键”后，继续执行下一程序。一般用于工件的中途测量、清除铁屑等。四、毛刺的防止。加工中，倒角与外圆、端面的连接处极易产生毛刺，而加工精密部品，毛刺是绝对不允许存在的。可通过合理...
