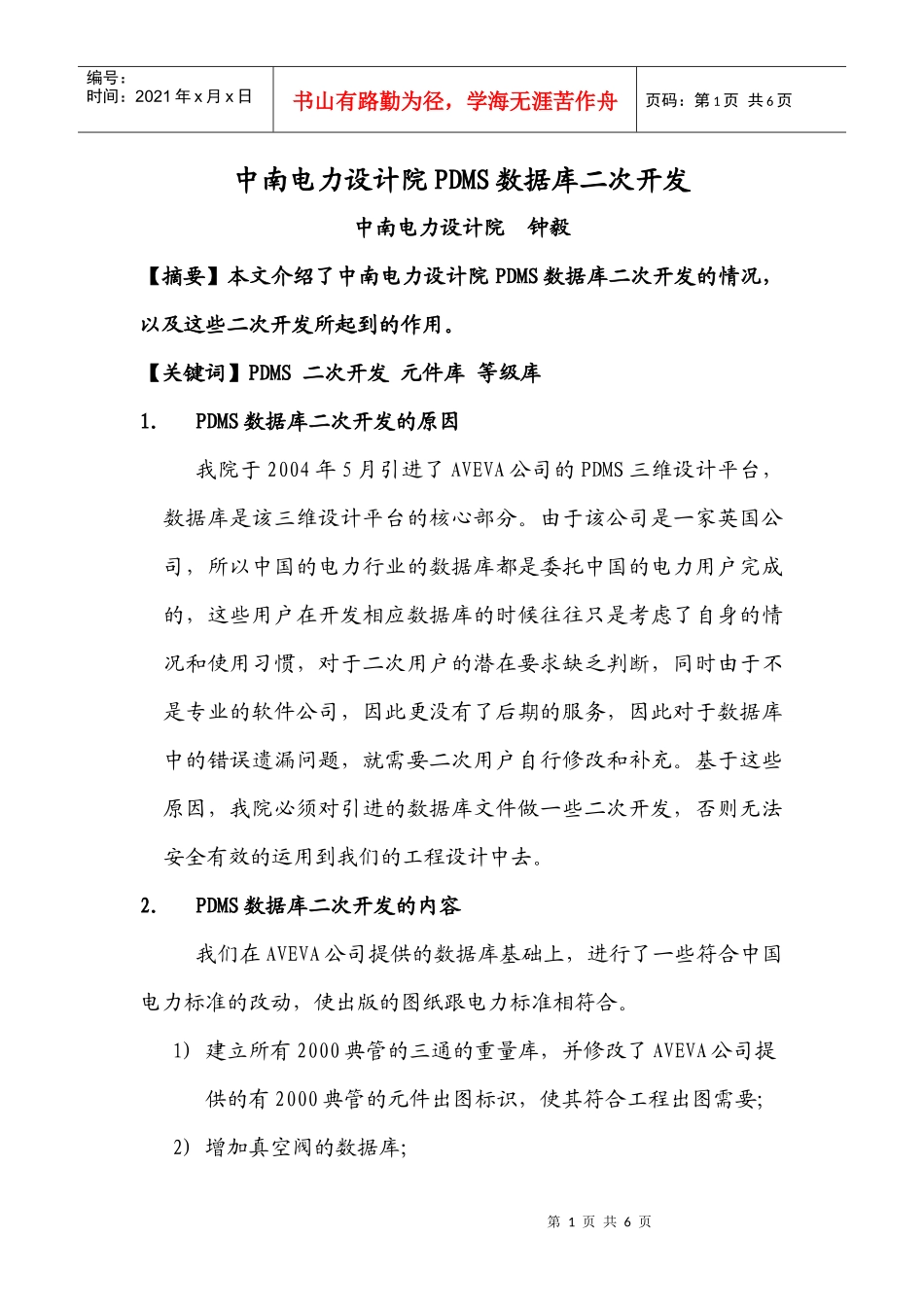

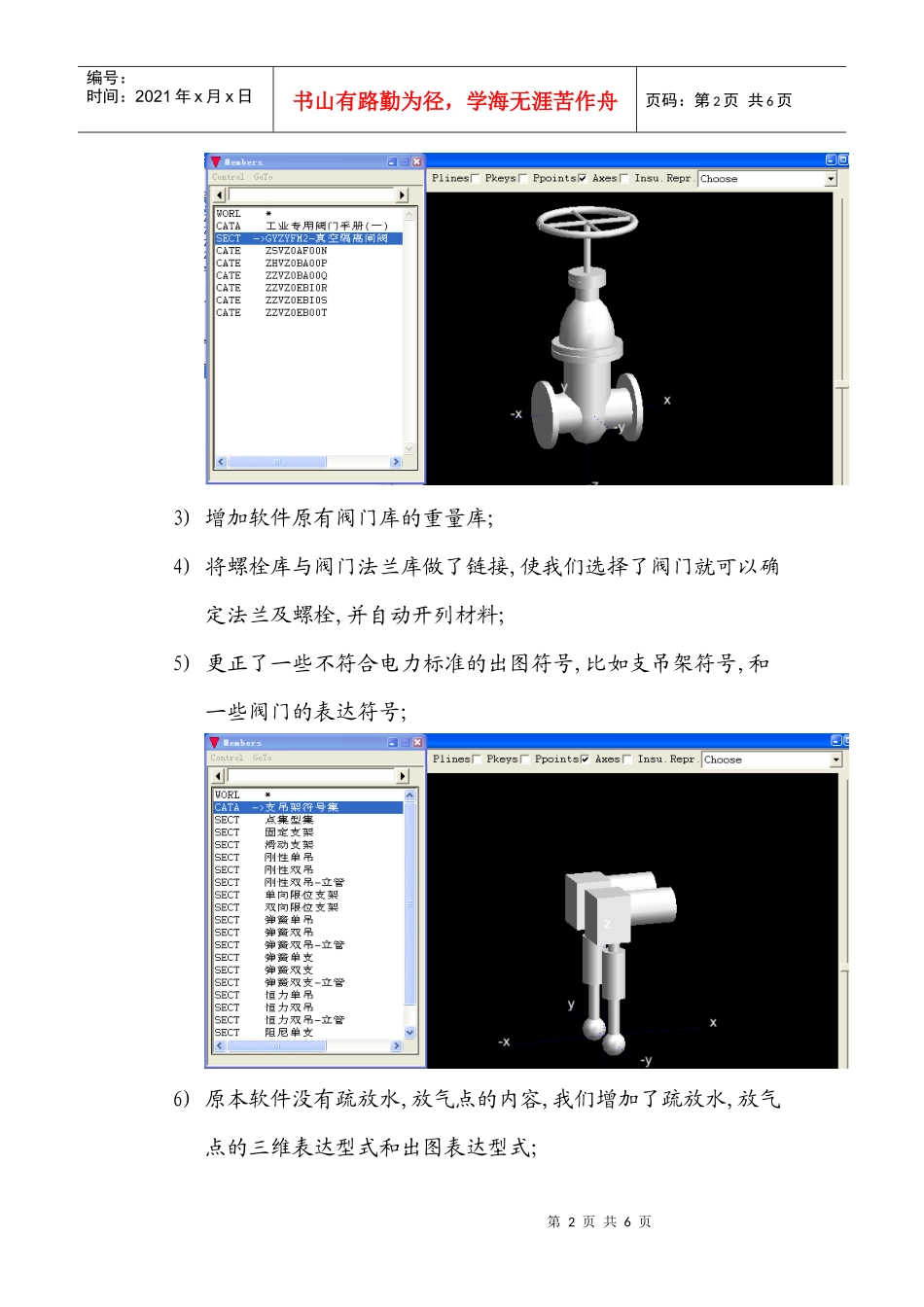

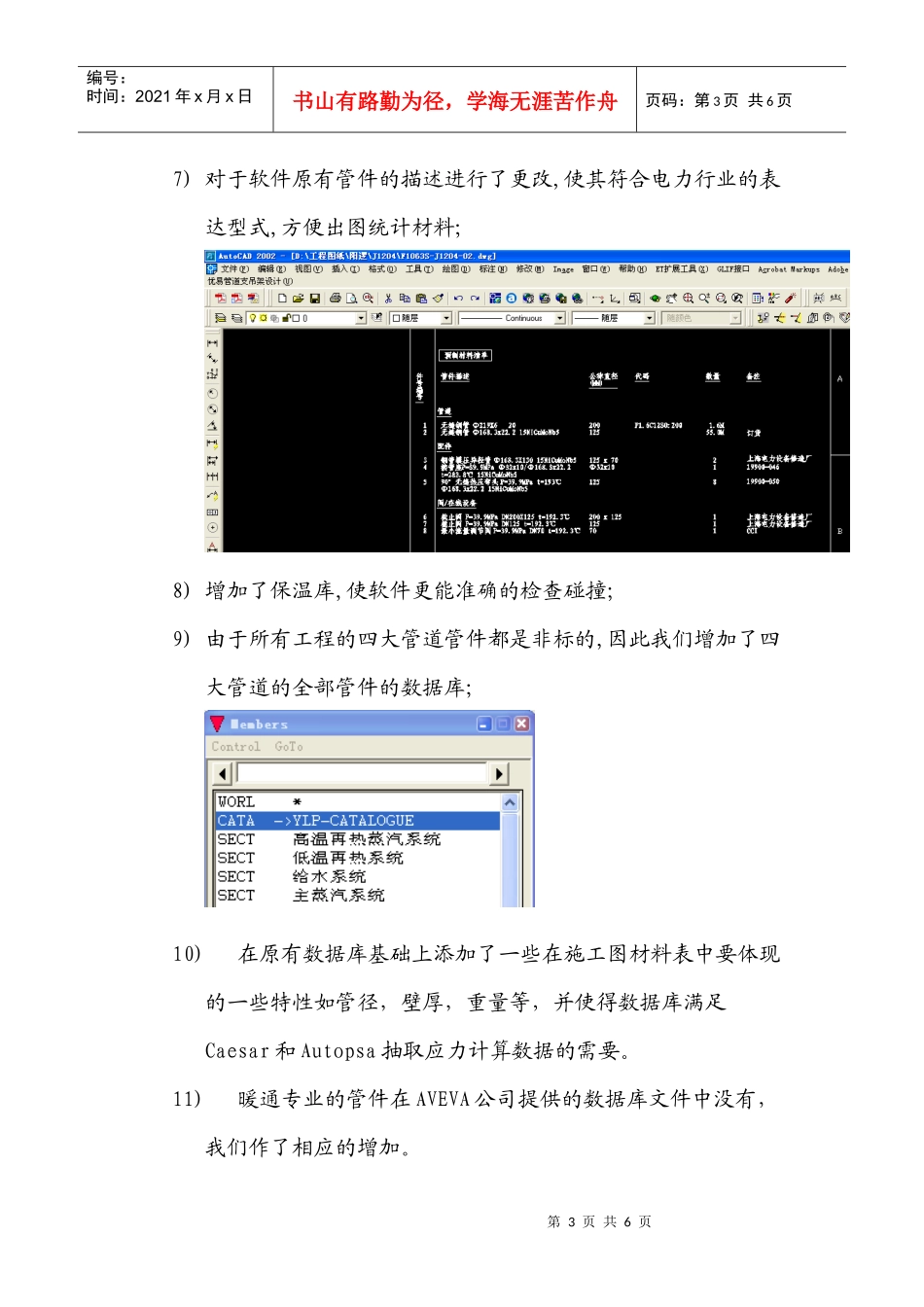

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页中南电力设计院PDMS数据库二次开发中南电力设计院钟毅【摘要】本文介绍了中南电力设计院PDMS数据库二次开发的情况，以及这些二次开发所起到的作用。【关键词】PDMS二次开发元件库等级库1．PDMS数据库二次开发的原因我院于2004年5月引进了AVEVA公司的PDMS三维设计平台，数据库是该三维设计平台的核心部分。由于该公司是一家英国公司，所以中国的电力行业的数据库都是委托中国的电力用户完成的，这些用户在开发相应数据库的时候往往只是考虑了自身的情况和使用习惯，对于二次用户的潜在要求缺乏判断，同时由于不是专业的软件公司，因此更没有了后期的服务，因此对于数据库中的错误遗漏问题，就需要二次用户自行修改和补充。基于这些原因，我院必须对引进的数据库文件做一些二次开发，否则无法安全有效的运用到我们的工程设计中去。2．PDMS数据库二次开发的内容我们在AVEVA公司提供的数据库基础上，进行了一些符合中国电力标准的改动，使出版的图纸跟电力标准相符合。1)建立所有2000典管的三通的重量库，并修改了AVEVA公司提供的有2000典管的元件出图标识，使其符合工程出图需要;2)增加真空阀的数据库;第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页3)增加软件原有阀门库的重量库;4)将螺栓库与阀门法兰库做了链接,使我们选择了阀门就可以确定法兰及螺栓,并自动开列材料;5)更正了一些不符合电力标准的出图符号,比如支吊架符号,和一些阀门的表达符号;6)原本软件没有疏放水,放气点的内容,我们增加了疏放水,放气点的三维表达型式和出图表达型式;第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页7)对于软件原有管件的描述进行了更改,使其符合电力行业的表达型式,方便出图统计材料;8)增加了保温库,使软件更能准确的检查碰撞;9)由于所有工程的四大管道管件都是非标的,因此我们增加了四大管道的全部管件的数据库;10)在原有数据库基础上添加了一些在施工图材料表中要体现的一些特性如管径，壁厚，重量等，并使得数据库满足Caesar和Autopsa抽取应力计算数据的需要。11)暖通专业的管件在AVEVA公司提供的数据库文件中没有，我们作了相应的增加。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页12)锅炉专业的送粉管道元件在AVEVA公司提供的数据库文件中没有，我们作了相应的增加。3．PDMS数据库二次开发的意义完成了以上的二次开发以后，我们的三维设计数据库基本上能满足工程应用的需要，不过随着工程三维设计的深入应用，相信工第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页程中会有更多的二次开发的要求。而且从一个企业独立性来讲，二次开发都是必不可少的，三维的设计如果要有核心的竞争力，一个设计院必须要有自己的一套东西，这个从ALSTOM公司的实际运做就可见一斑。在没有保温库的二次开发之前，我们的管道三维建模无法完全放映实际的碰撞情况，但我们作了保温的数据库以后，碰撞检查的实际性得到了更大体现。暖通专业在没有自己的数据库之前，管道的三维建模仅仅就是给其他专业作碰撞检查的附属品，该专业投入人力去作这个建模工作，所有收获到的利益太小，从各方面来讲都极不和算。因此开发一个暖通的专用保温库，使得该专业在完成三维建模之后，能利用建模的成果出管道布置图，这对减少暖通专业的工作量，提高其三维应用的积极性都大有裨益。此外我们虽然从二维的设计平台转向了三维的设计平台，但是面对我们成品图纸的人还是中国的电力客户，他们不可能也没打算一下就能适应国外的出图风格，因此对PDMS三维出图中的部分型式做一些中国用户化的改动也是必须的，在没有对数据库进行这方面的二次开发之前，我们的成品图需要作很多手工修改，这个工作既费时又很难统一，因此但我们作了相应的二次开发之后，这部分的手动修改变得很少了，既节省了时间同时又提高了工程的统一性和准确性。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页
