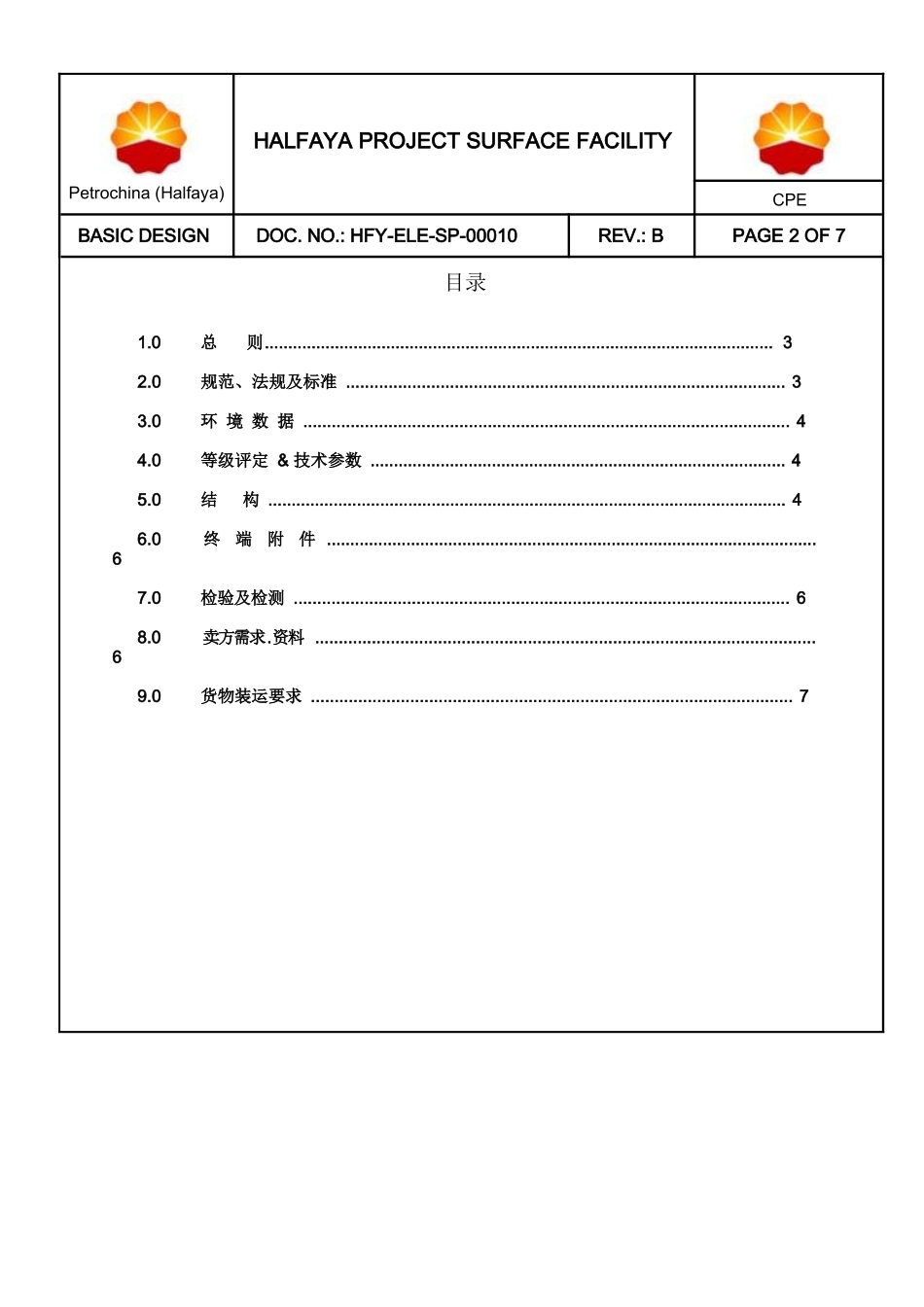

Petrochina(Halfaya)HALFAYAPROJECTSURFACEFACILITYCPEBASICDESIGNDOC.NO.:HFY-ELE-SP-00010REV.:BPAGE2OF7目录1.0总则.............................................................................................................32.0规范、法规及标准.............................................................................................33.0环境数据.......................................................................................................44.0等级评定&技术参数.........................................................................................45.0结构...............................................................................................................46.0终端附件.........................................................................................................67.0检验及检测.........................................................................................................68.0卖方需求.资料..........................................................................................................69.0货物装运要求......................................................................................................7Petrochina(Halfaya)HALFAYAPROJECTSURFACEFACILITYCPEBASICDESIGNDOC.NO.:HFY-ELE-SP-00010REV.:BPAGE3OF71.0总则此细则包含中压电缆及相关附件的最低使用要求。2.0规范、法规及标准2.1供应商应满足或高于本标准最新版本规定下的法规及标准，作废条款除外。在某些情况下不止一条规范、法规或标准适用于同一条件是，均应严格遵守。如果发生与本规范或其他规范均冲突的情况，当事人应于开工之前作出书面咨询与鉴定。IEC60092电缆（构造、检测及安装）IEC60228绝缘电缆导体IEC60287电缆载流量的计算IEC60331电缆耐火性能检测IEC60332着火条件下电缆的测验IEC60502额定电压1～30kV挤压绝缘电力电缆BS5308仪表电缆BS5467额定电压为600／1000V以下(含600／1000V)及(1900／3300V)以下(含1900/3300V)具有热固绝缘的供电电缆规范2.2若这些特殊要求与本标准相抵触时，它们可代替本标准。海拔MASL4大气压KPa102最高温度℃55日光下金属最高温度℃80最低温度℃-2最大风速m/s40主风向(winter)NW-SE主风向(summer)NW-SE最高相对湿度80%最低相对湿度25%降雨量mm/a30地下1.2-1.6m温度℃15(winter)地震等级2A蒸发速率mm/a3054.4Petrochina(Halfaya)HALFAYAPROJECTSURFACEFACILITYCPEBASICDESIGNDOC.NO.:HFY-ELE-SP-00010REV.:BPAGE4OF72.3任何与本规范相违背的条款必须由当事人于开工之前提交书面申请，方可进行。3.0环境数据以下为设备与施工的气候条件环境温度4.0等级评定&技术参数电缆,填缝材料及最终附件必须满足以下条件:电压等级E0/E(线路对地电压/线间电压):8.7/15kV所有等级额定频率为50Hz.5.0结构5.1电缆必须符合以下规范：5.1.1导体：退火铜线,铜包铝线,近圆形及导体的极限温度值介于90℃Petrochina(Halfaya)HALFAYAPROJECTSURFACEFACILITYCPEBASICDESIGNDOC.NO.:HFY-ELE-SP-00010REV.:BPAGE5OF75.1.2导体屏蔽:挤压成型,半导体层(易分离)5.1.3绝缘:交联聚乙烯.(XLPE)5.1.4识别代码:标记红、黄、蓝。5.1.5绝缘屏蔽层（半导电层）:半导体成型层(易分离),缠上半导电胶带或用铜胶带接地屏蔽5.1.6外导体:由橡胶包裹核心的圆形电缆5.1.7内护套:塑胶包裹或用&PVC缠绕5.1.8基底:PVC挤压成型.5.1.9钢丝铠装:镀锌铁丝(与导体方向相反)5.1.10外护套:挤压成型,防潮,红色,聚乙烯,按添加剂分为7个等级并具有抵抗溶剂&脂肪族烃及碳氢化合物，有机溶剂等腐蚀的性能,还具有阻燃性.5.1.11压花:要在电缆外壳上压花注明额定电流、制造厂商、生产日期、缆芯型号及尺寸以及用户名称说明:导电屏蔽、绝缘及绝缘屏蔽在空气养护下进行三层压紧工艺。如果电缆要直接铺设于地下，则需要钢丝铠装。5.2电缆须与附件一览表严格相符。所有遗漏的细节及参数须由卖方统一填于一览表中...
