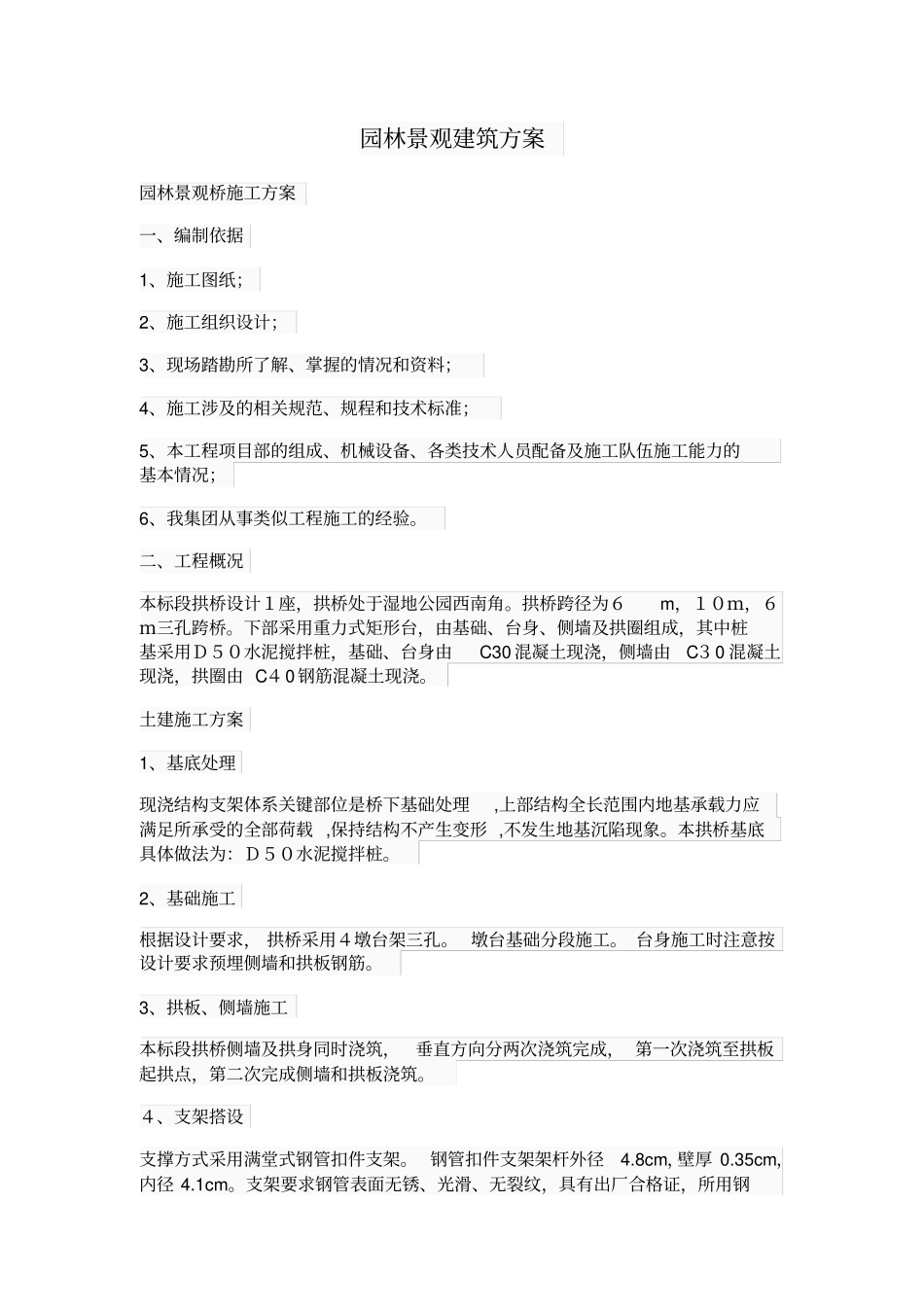

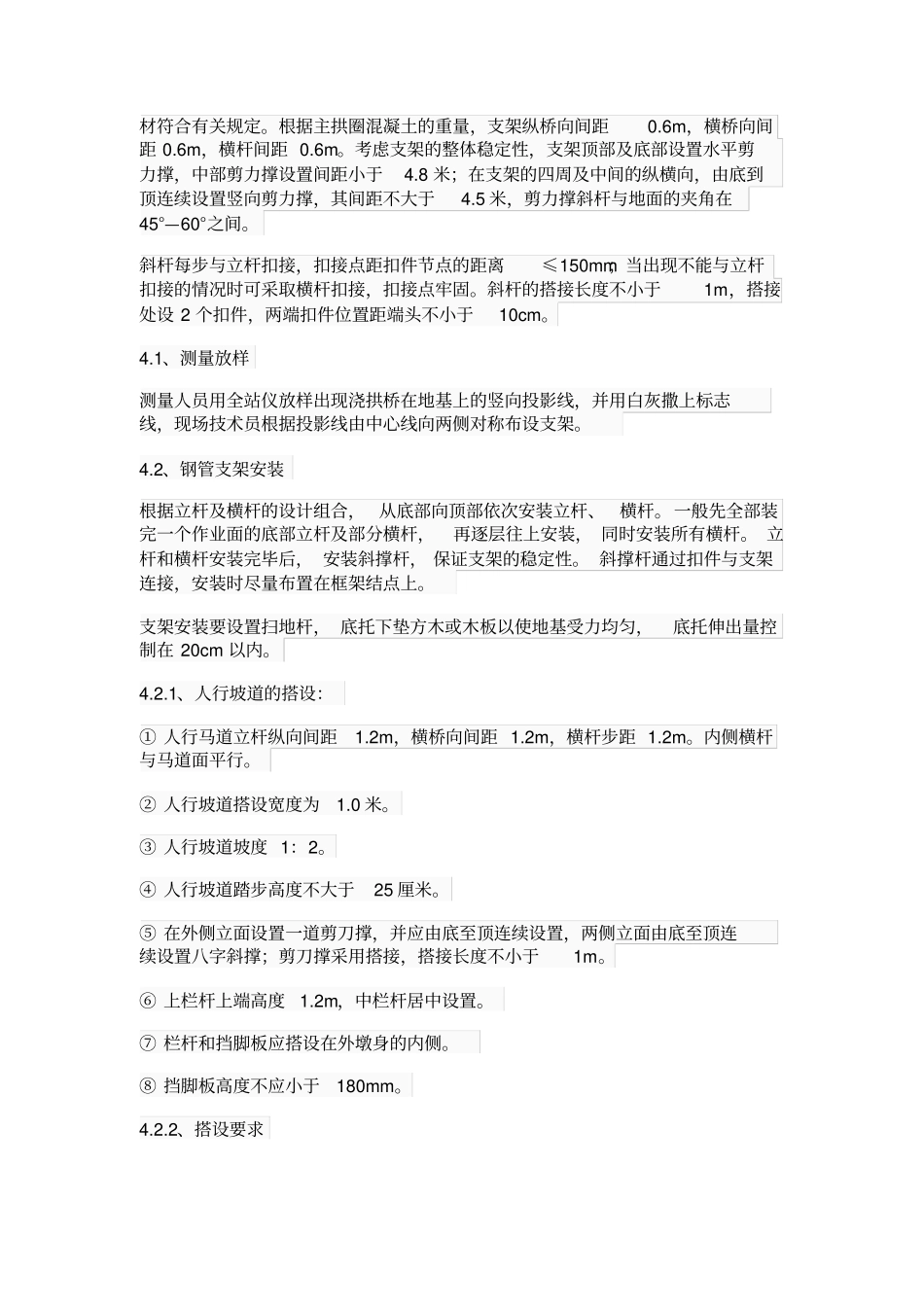

园林景观建筑方案园林景观桥施工方案一、编制依据1、施工图纸；2、施工组织设计；3、现场踏勘所了解、掌握的情况和资料；4、施工涉及的相关规范、规程和技术标准；5、本工程项目部的组成、机械设备、各类技术人员配备及施工队伍施工能力的基本情况；6、我集团从事类似工程施工的经验。二、工程概况本标段拱桥设计１座，拱桥处于湿地公园西南角。拱桥跨径为６m，１０ｍ，６ｍ三孔跨桥。下部采用重力式矩形台，由基础、台身、侧墙及拱圈组成，其中桩基采用Ｄ５０水泥搅拌桩，基础、台身由C30混凝土现浇，侧墙由C３0混凝土现浇，拱圈由C４0钢筋混凝土现浇。土建施工方案1、基底处理现浇结构支架体系关键部位是桥下基础处理,上部结构全长范围内地基承载力应满足所承受的全部荷载,保持结构不产生变形,不发生地基沉陷现象。本拱桥基底具体做法为：Ｄ５０水泥搅拌桩。2、基础施工根据设计要求，拱桥采用４墩台架三孔。墩台基础分段施工。台身施工时注意按设计要求预埋侧墙和拱板钢筋。3、拱板、侧墙施工本标段拱桥侧墙及拱身同时浇筑，垂直方向分两次浇筑完成，第一次浇筑至拱板起拱点，第二次完成侧墙和拱板浇筑。４、支架搭设支撑方式采用满堂式钢管扣件支架。钢管扣件支架架杆外径4.8cm，壁厚0.35cm，内径4.1cm。支架要求钢管表面无锈、光滑、无裂纹，具有出厂合格证，所用钢材符合有关规定。根据主拱圈混凝土的重量，支架纵桥向间距0.6m，横桥向间距0.6m，横杆间距0.6m。考虑支架的整体稳定性，支架顶部及底部设置水平剪力撑，中部剪力撑设置间距小于4.8米；在支架的四周及中间的纵横向，由底到顶连续设置竖向剪力撑，其间距不大于4.5米，剪力撑斜杆与地面的夹角在45°—60°之间。斜杆每步与立杆扣接，扣接点距扣件节点的距离≤150mm；当出现不能与立杆扣接的情况时可采取横杆扣接，扣接点牢固。斜杆的搭接长度不小于1m，搭接处设2个扣件，两端扣件位置距端头不小于10cm。4.1、测量放样测量人员用全站仪放样出现浇拱桥在地基上的竖向投影线，并用白灰撒上标志线，现场技术员根据投影线由中心线向两侧对称布设支架。4.2、钢管支架安装根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆。一般先全部装完一个作业面的底部立杆及部分横杆，再逐层往上安装，同时安装所有横杆。立杆和横杆安装完毕后，安装斜撑杆，保证支架的稳定性。斜撑杆通过扣件与支架连接，安装时尽量布置在框架结点上。支架安装要设置扫地杆，底托下垫方木或木板以使地基受力均匀，底托伸出量控制在20cm以内。4.2.1、人行坡道的搭设：①人行马道立杆纵向间距1.2m，横桥向间距1.2m，横杆步距1.2m。内侧横杆与马道面平行。②人行坡道搭设宽度为1.0米。③人行坡道坡度1：2。④人行坡道踏步高度不大于25厘米。⑤在外侧立面设置一道剪刀撑，并应由底至顶连续设置，两侧立面由底至顶连续设置八字斜撑；剪刀撑采用搭接，搭接长度不小于1m。⑥上栏杆上端高度1.2m，中栏杆居中设置。⑦栏杆和挡脚板应搭设在外墩身的内侧。⑧挡脚板高度不应小于180mm。4.2.2、搭设要求①可调底座及可调托撑丝杆与螺母捏合长度不得少于4-5扣，插入立杆内的长度不得小于150mm。②随着架体升高，剪刀撑同步设置。③安全网在剪刀撑等设置完毕后设置。④安全网满挂在外排杆件内侧大横杆下方，用26＃铁丝把网眼与杆件绑牢。脚手架顶自由端高度不得大于600mm,超过后设置水平横杆连接。4.２.３顶托安装本桥拱圈施工台架拟用φ５０镀锌钢管冷弯拼装，φ５０钢管为加固件，加固件与钢架必须焊接牢固，以保证整个台架的整体性。钢拱架加工完毕必须进行拼装验收，误差不得大于1cm，台架拼装由现场完成。拱圈每个断面横向设置5个控制点，顺桥向在拱脚、1/8L、1/4L、3/8L、拱顶设置控制面，精确调出顶托标高。然后用明显的标记标明顶托伸出量，以便校验。最后再用拉线内插方法，依次调出每个顶托的标高（以设计图纸确定最终标高，注意加上预拱度），顶托伸出量控制在20cm以内。4.２.４拱顶支架固结由于现浇结构为拱桥，因此在支架顶（拱腹下方）位置将纵横向立杆用钢管连接，连接钢管采用两道，间距为60cm，钢管确保与立杆的每个接触点用十字扣件扣接...
