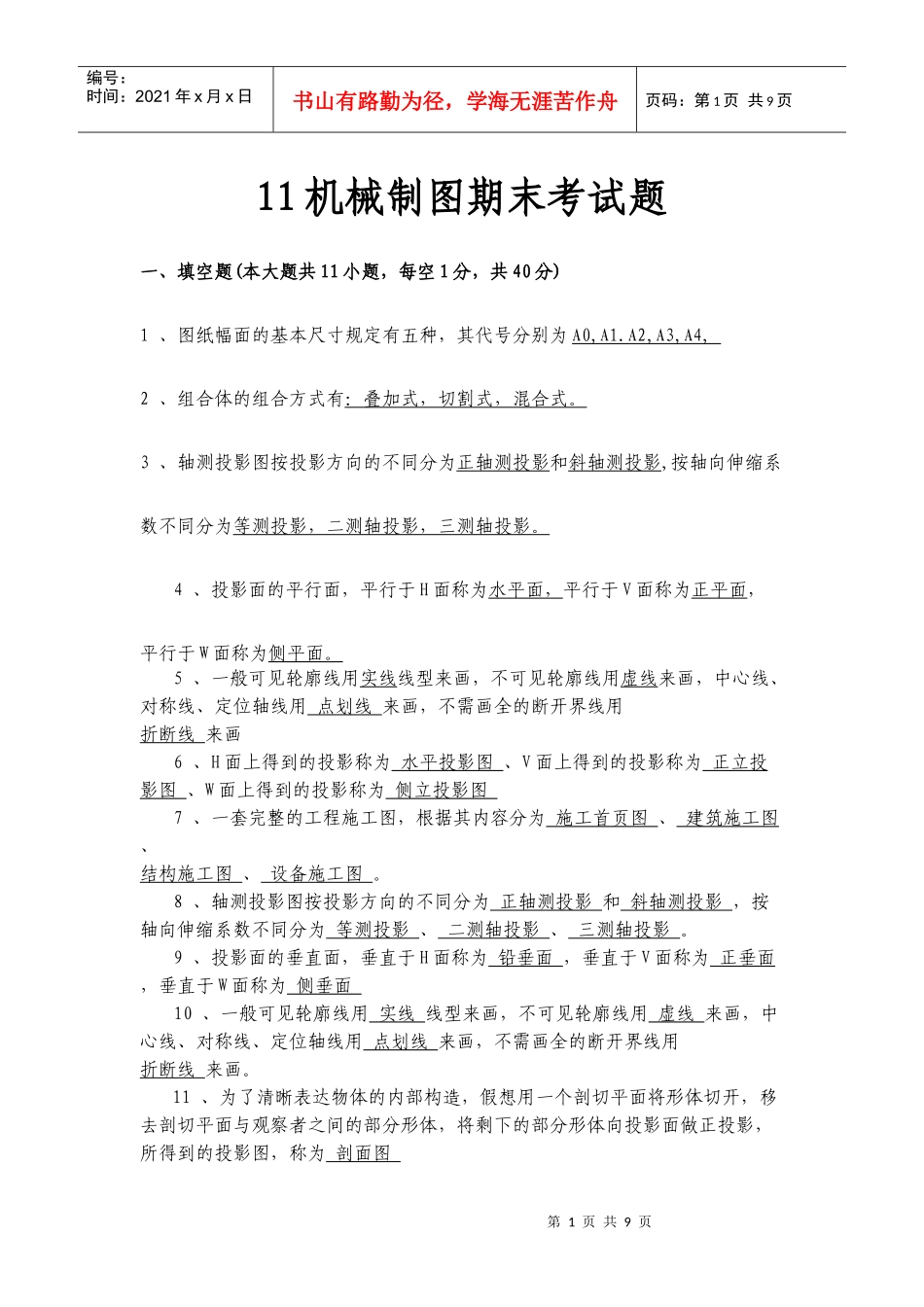

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页11机械制图期末考试题一、填空题(本大题共11小题，每空1分，共40分)1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1
A2,A3,A4,2、组合体的组合方式有：叠加式，切割式，混合式
3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影
4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面
5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图
8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影
9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画

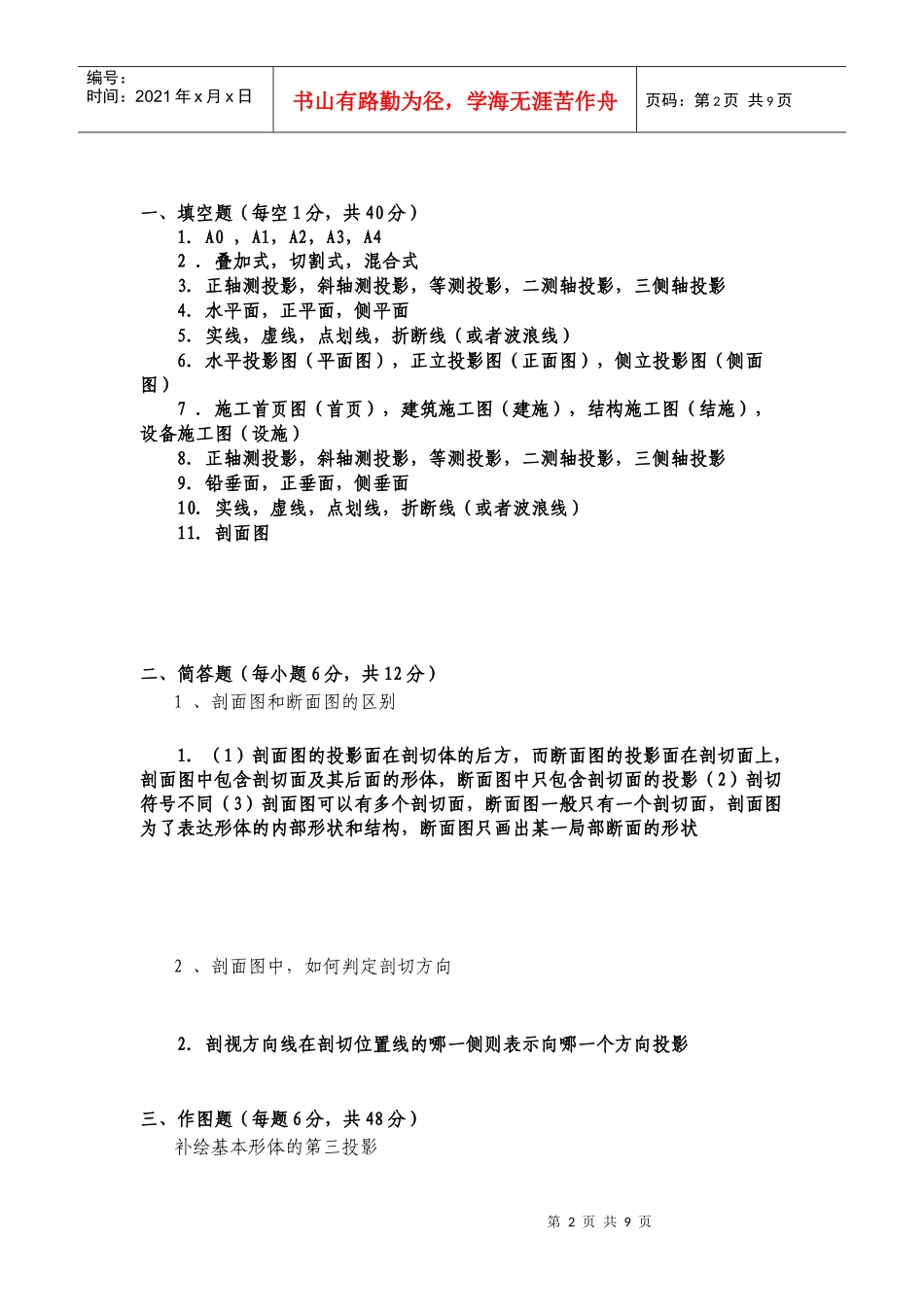

11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页一、填空题（每空1分，共40分）1
A0，A1，A2，A3，A42．叠加式，切割式，混合式3
正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影4
水平面，正平面，侧平面5

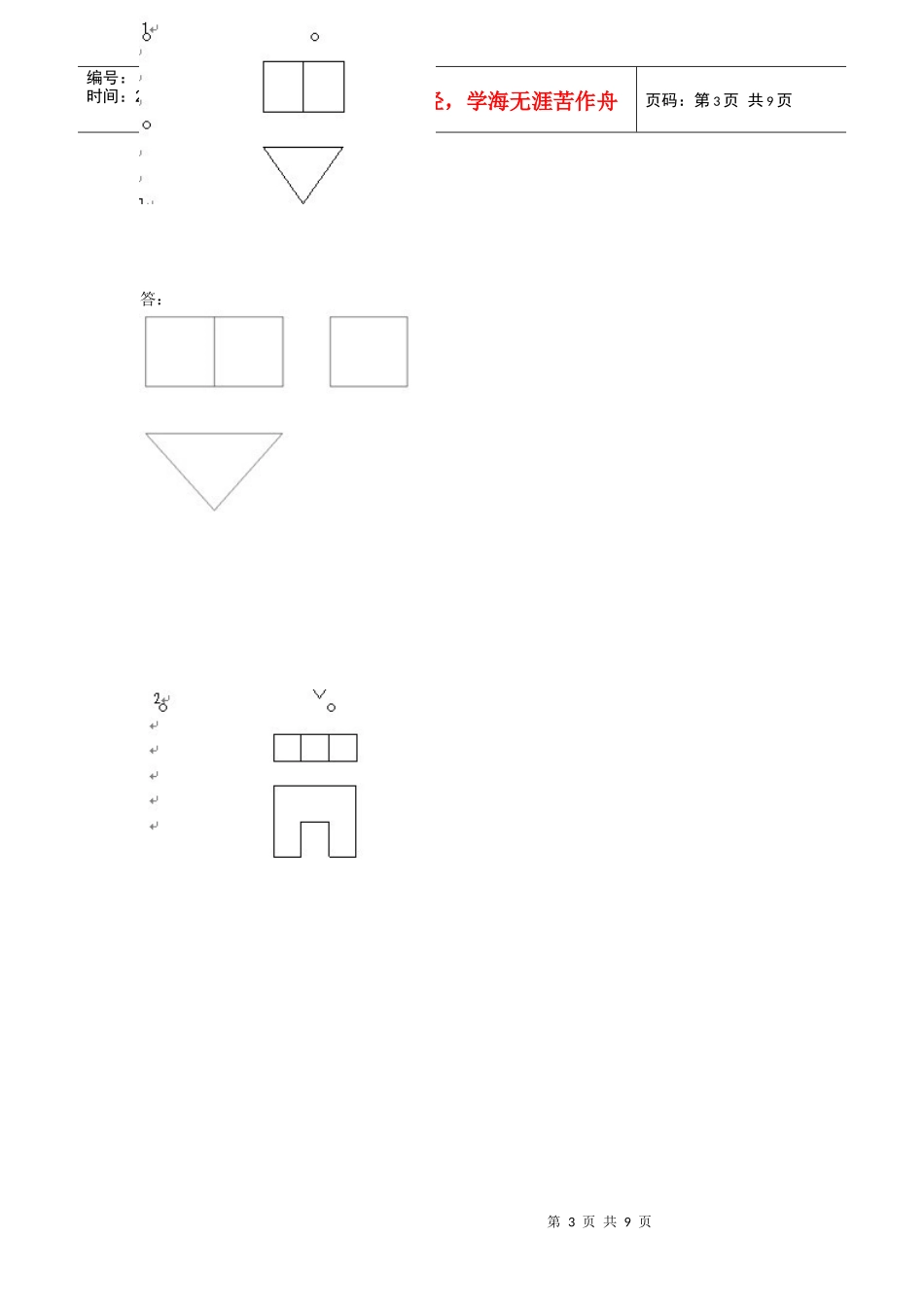

实线，虚线，点划线，折断线（或者
