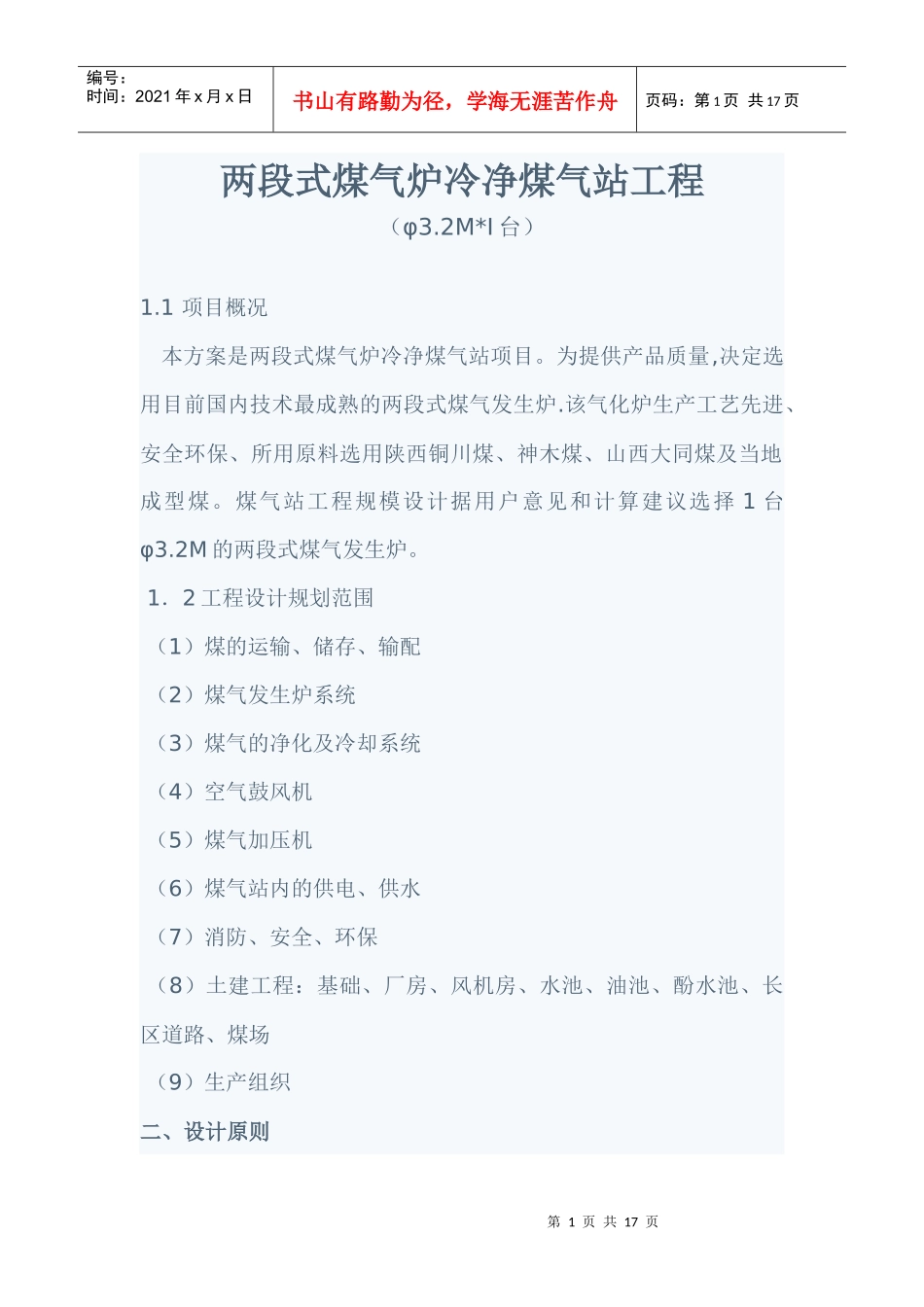

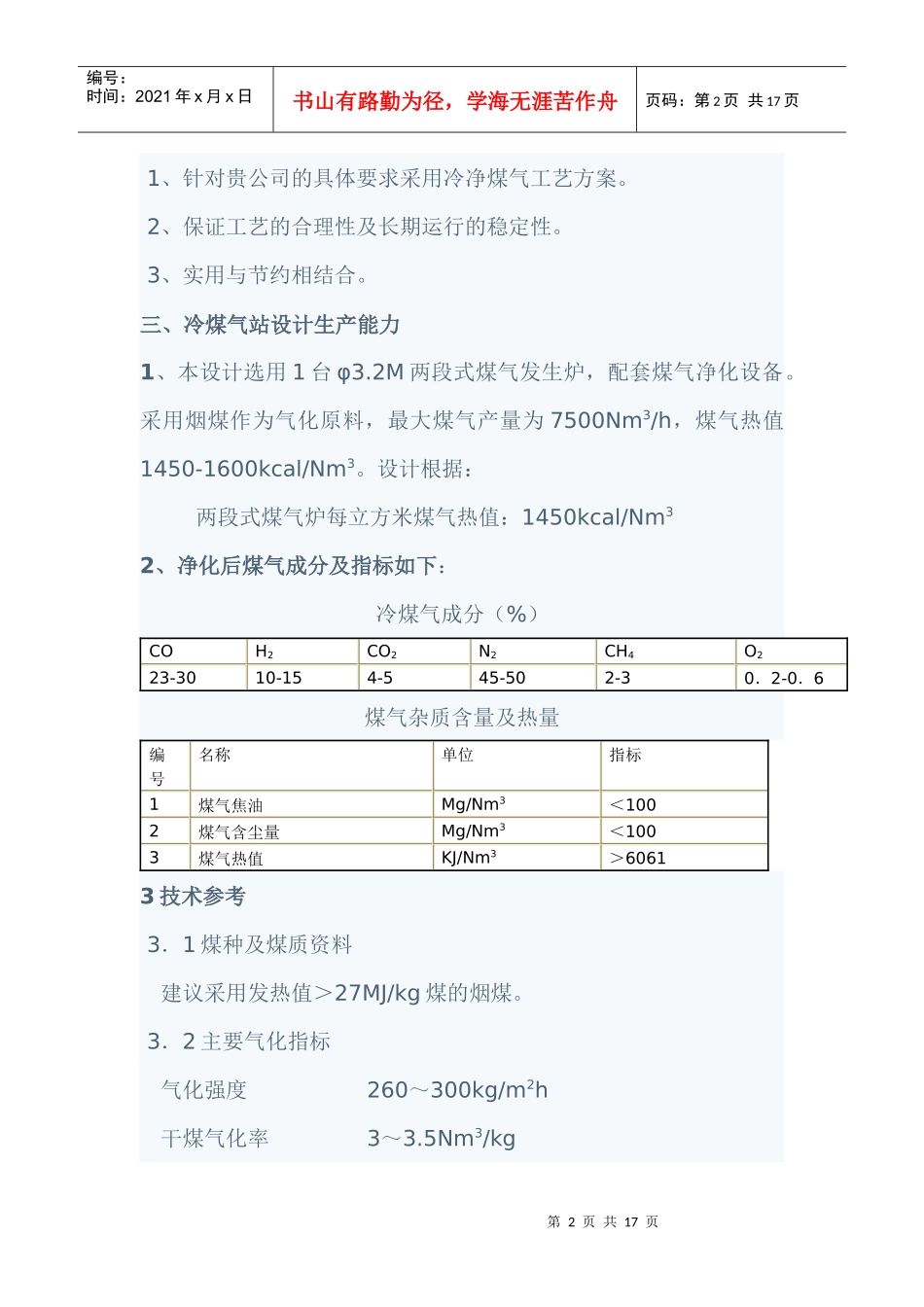

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页两段式煤气炉冷净煤气站工程（φ3.2M*I台）1.1项目概况本方案是两段式煤气炉冷净煤气站项目。为提供产品质量,决定选用目前国内技术最成熟的两段式煤气发生炉.该气化炉生产工艺先进、安全环保、所用原料选用陕西铜川煤、神木煤、山西大同煤及当地成型煤。煤气站工程规模设计据用户意见和计算建议选择1台φ3.2M的两段式煤气发生炉。1．2工程设计规划范围（1）煤的运输、储存、输配（2）煤气发生炉系统（3）煤气的净化及冷却系统（4）空气鼓风机（5）煤气加压机（6）煤气站内的供电、供水（7）消防、安全、环保（8）土建工程：基础、厂房、风机房、水池、油池、酚水池、长区道路、煤场（9）生产组织二、设计原则第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页1、针对贵公司的具体要求采用冷净煤气工艺方案。2、保证工艺的合理性及长期运行的稳定性。3、实用与节约相结合。三、冷煤气站设计生产能力1、本设计选用1台φ3.2M两段式煤气发生炉，配套煤气净化设备。采用烟煤作为气化原料，最大煤气产量为7500Nm3/h，煤气热值1450-1600kcal/Nm3。设计根据：两段式煤气炉每立方米煤气热值：1450kcal/Nm32、净化后煤气成分及指标如下：冷煤气成分（%）COH2CO2N2CH4O223-3010-154-545-502-30．2-0．6煤气杂质含量及热量编号名称单位指标1煤气焦油Mg/Nm3＜1002煤气含尘量Mg/Nm3＜1003煤气热值KJ/Nm3＞60613技术参考3．1煤种及煤质资料建议采用发热值＞27MJ/kg煤的烟煤。3．2主要气化指标气化强度260～300kg/m2h干煤气化率3～3.5Nm3/kg第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页煤气低发热值6060～6270KJ/Nm3灰渣含碳率＜15%～20%蒸气耗率0.3～0.8kg/kg煤空气耗率30Nm3/kg煤炉渣产率15～20%4,原料煤质量要求及发生炉煤气质量为保证发生炉煤气的质量要求，并满足两段炉煤气制气的工艺需要，比较适合的煤种是不粘、弱粘结性烟煤、长焰煤、年老的褐煤。具体指标详见下表：项目技术要求煤的热值≥27MJ/kg（6500kcal/kg）粒度分级不粘煤弱粘结性烟煤粒最大粒度/最小粒度≤2块煤限下率＜10%含矸率＜2%挥发分（干基）＞25%灰分（干基）＜18%全硫（干基）≤2%煤灰软化温度（ST）＞1250℃热稳定性（RW+6）＞60%抗碎强度（＞25mm）＞60%罗加指数（R。I）＜20自由膨胀系数（F。S。I）＜25、工艺流程5．1煤贮存、提升系统煤气站煤场→手推小车→吊煤斗电动葫芦煤仓→加煤机构→煤气炉第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页5．2煤气生产工艺流程（风冷工艺）煤气生产方案采用冷净煤气生产工艺，工艺流程见工艺流程简图。工艺流程图如下：合格粒煤40-60mm电动葫芦煤仓空气鼓风机3.2m×1两段式煤气发生炉汽包旋风除尘器C37电捕焦油器换热器风冷器间接冷却器第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页C72电捕轻油器煤气加压机脱硫塔窑炉5．3工艺流程简述从两段式煤气发生炉生产出来的上段煤气，其温度约80～120℃，热值约6688～7106KJ/Nm3（1600～1700kcal/Nm3）至电捕焦油器捕焦油。下段热煤气（炉出口温度约为550～600℃），热值约为5016～5434kJ/Nm3（1200～1300kcal/Nm3）经强制冷却器强制冷却后与上段煤气同时进入间接冷却器分别冷却，在煤气冷却器出口出混合至电捕轻油器除去轻油、残余焦油和灰尘。经过处理的冷净煤气经煤气加压机加压后输送到用户。5．4工艺特点5．4．1采用两段式煤气发生炉生产炉煤气，气化效率、热效率均高。生产运行成本较低、自动化程度高、劳动强度低、操作环境较第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页好。煤气杂质含量少、发热值高而且稳定。5．4．2采用强制风冷器和间接冷却器对煤气进行间接冷却，实行煤气全间冷工艺，有效地控制了含酚煤气与水直接接触产生大量的污水。同时煤气冷却器将含酚的顶部煤气...
