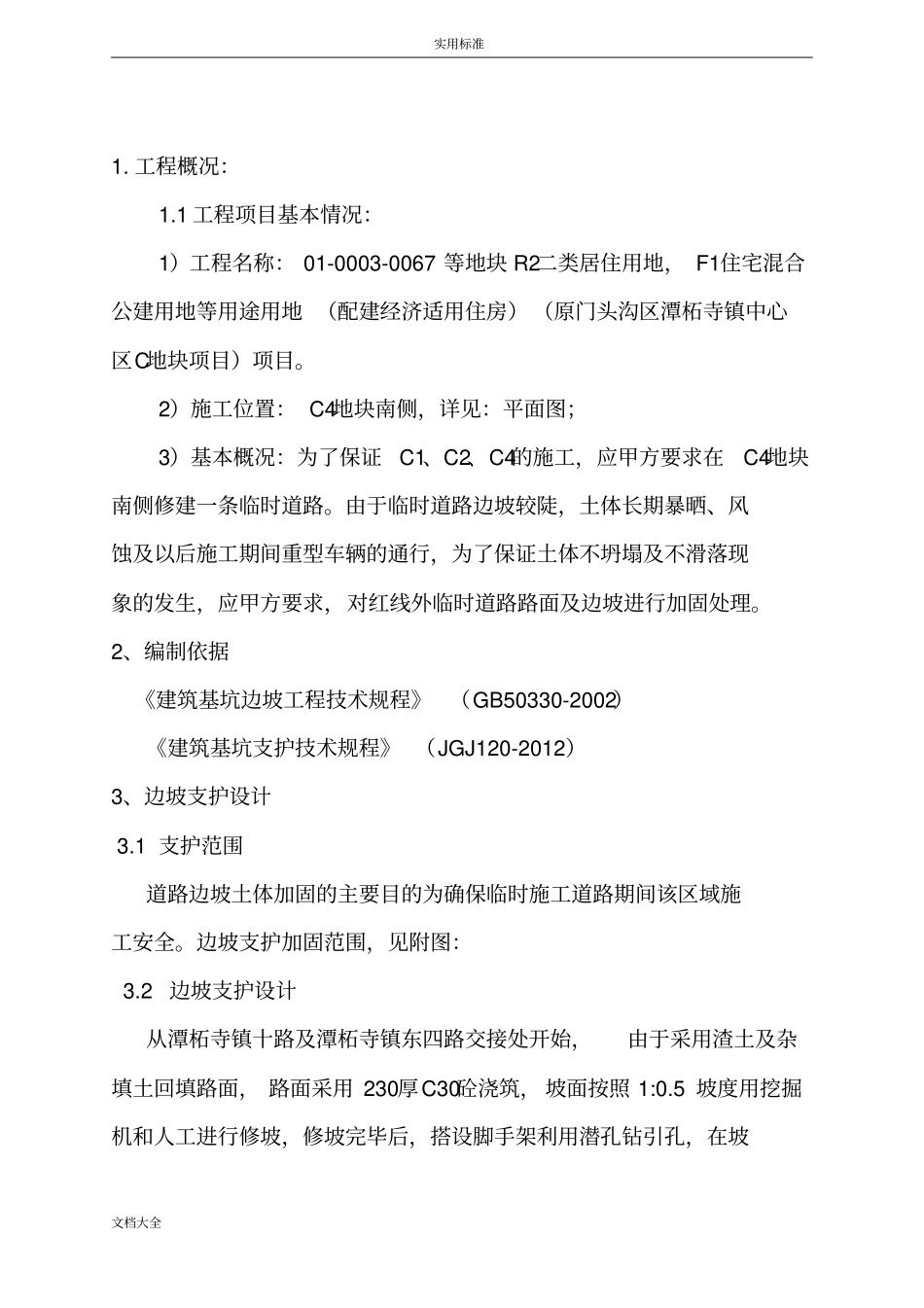

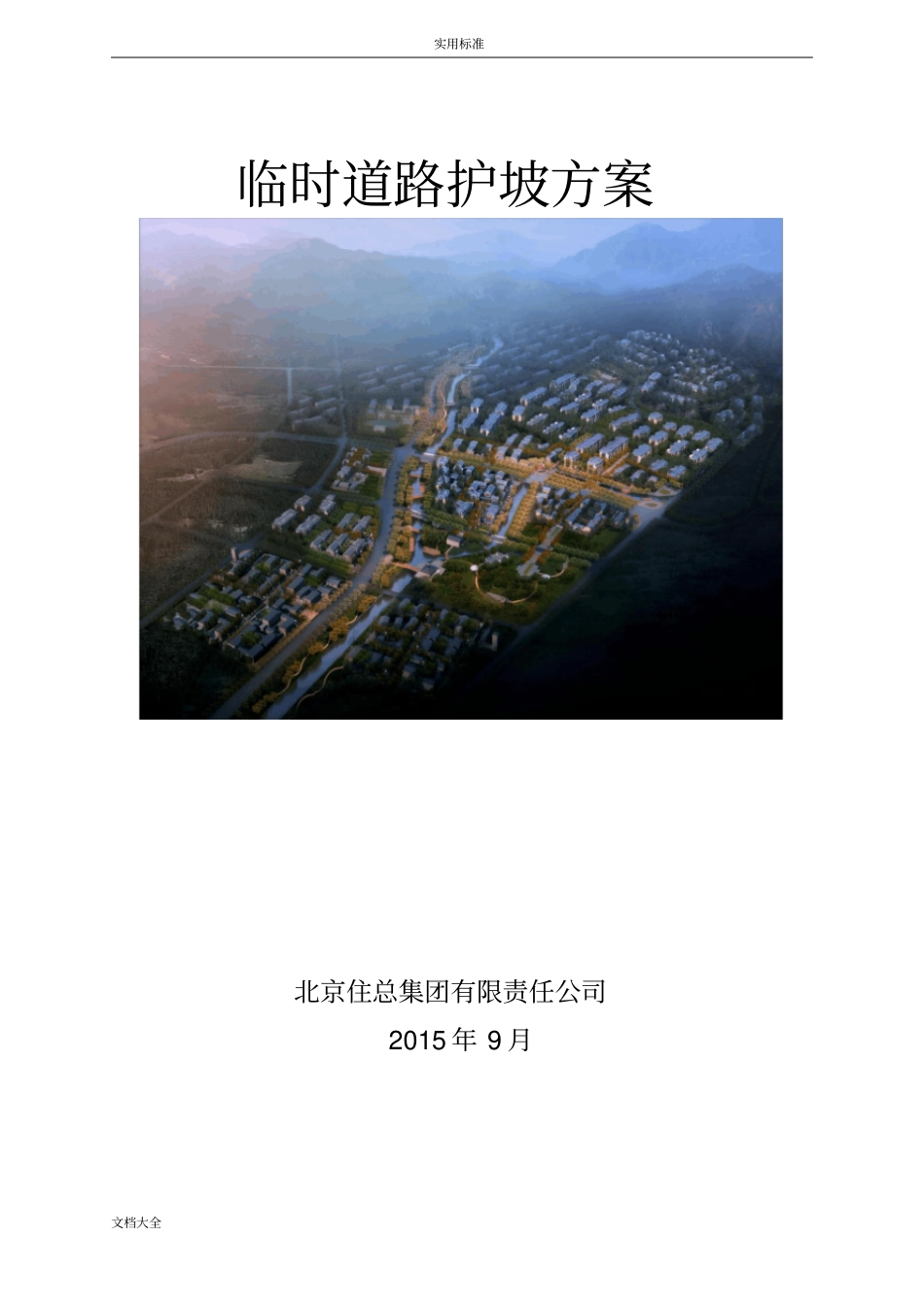

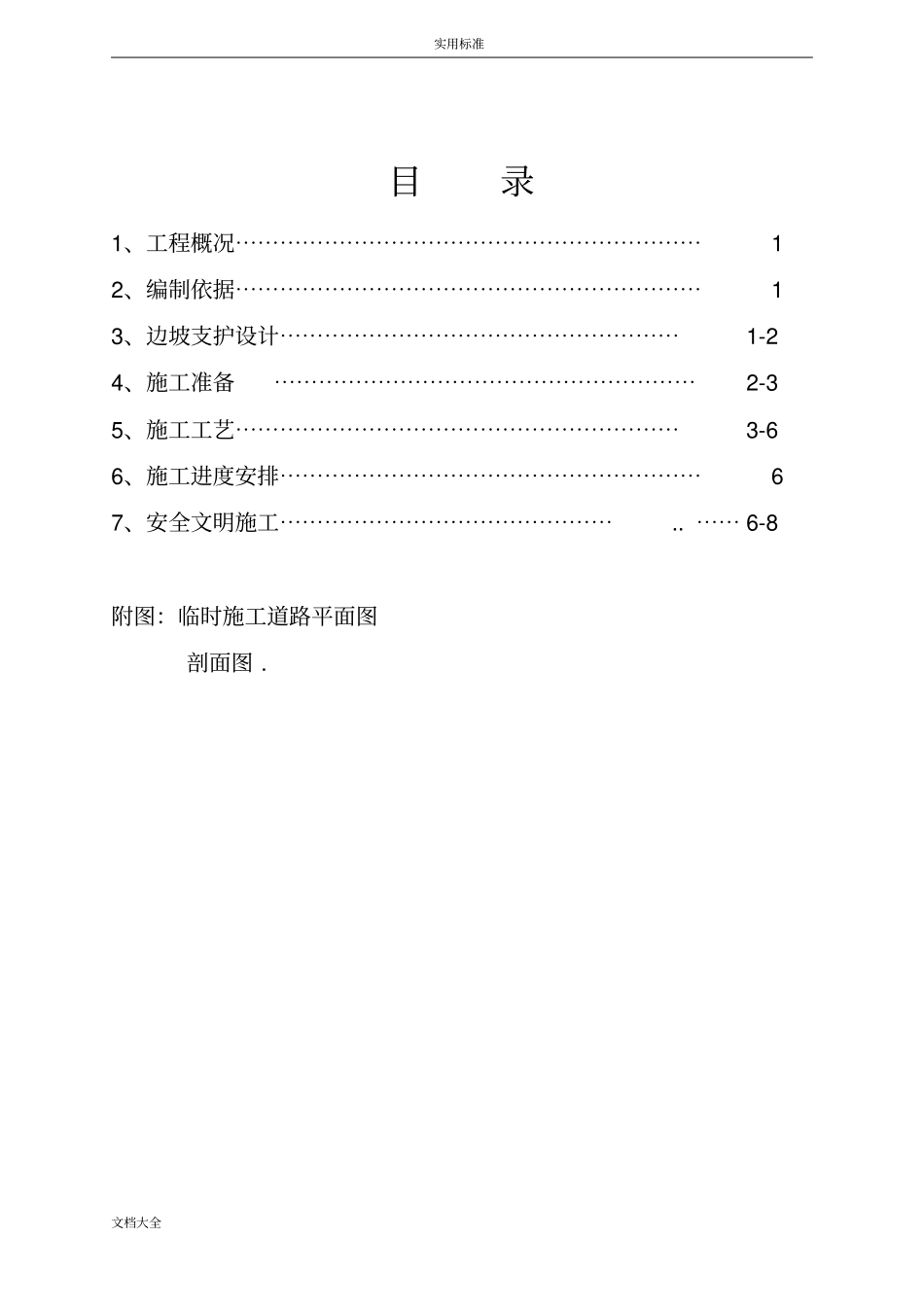

实用标准文档大全临时道路护坡方案北京住总集团有限责任公司2015年9月实用标准文档大全目录1、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13、边坡支护设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1-24、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2-35、施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3-66、施工进度安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯67、安全文明施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯6-8附图：临时施工道路平面图剖面图.实用标准文档大全1.工程概况：1.1工程项目基本情况：1）工程名称：01-0003-0067等地块R2二类居住用地，F1住宅混合公建用地等用途用地（配建经济适用住房）（原门头沟区潭柘寺镇中心区C地块项目）项目。2）施工位置：C4地块南侧，详见：平面图；3）基本概况：为了保证C1、C2、C4的施工，应甲方要求在C4地块南侧修建一条临时道路。由于临时道路边坡较陡，土体长期暴晒、风蚀及以后施工期间重型车辆的通行，为了保证土体不坍塌及不滑落现象的发生，应甲方要求，对红线外临时道路路面及边坡进行加固处理。2、编制依据《建筑基坑边坡工程技术规程》（GB50330-2002）《建筑基坑支护技术规程》（JGJ120-2012）3、边坡支护设计3.1支护范围道路边坡土体加固的主要目的为确保临时施工道路期间该区域施工安全。边坡支护加固范围，见附图：3.2边坡支护设计从潭柘寺镇十路及潭柘寺镇东四路交接处开始，由于采用渣土及杂填土回填路面，路面采用230厚C30砼浇筑，坡面按照1:0.5坡度用挖掘机和人工进行修坡，修坡完毕后，搭设脚手架利用潜孔钻引孔，在坡实用标准文档大全面插入长2mΦ48*3普通圆钢管，钢管间距1500—2000mm梅花形布置。坡面铺设Φ6.5@200*200mm钢筋网片后喷射100mm厚C20细石混凝土（配合比为水泥：砂子：石子：速凝剂=1:2:2:0.05），同时坡顶500mm处插入长2mΦ48*3普通圆钢管，间距1500mm，钢管与坡面钢丝网片绑扎牢固后，喷射混凝土。为降低道路周围地下水及积水对边坡的侧向水压力，同时为了避免地面水流入基坑，距离边坡600mm处设置300*300mm排水沟，排水沟纵向按照临时道路的坡度坡向坑底临时集水坑内，集水坑内积水经沉淀后定期采用水泵抽排至地上沉淀池内。距离坡脚1000mm设置300*300mm排水沟，排水沟纵向按照0.3%坡度坡向坑底临时集水坑内。具体做法见附图4、施工准备4.1技术准备1）查阅相关规范及了解边坡支护施工的工艺流程和操作要点。2）编制施工方案，施工前对责任工长及工人进行安全、技术交底。3）确认边坡坡度、水准基点，并加以保护。4.2主要机具准备1）GD-100电动潜孔钻，配备50mm直接潜孔钻杆。2）混凝土喷射机应密封良好，输料连续均匀。3）空压机应满足喷射机工作风压和风量要求，选用风量9m3/min以上、气压0.3～0.5MPa的空压机。实用标准文档大全４）输料管应能承受０．８ＭＰａ以上的压力，并应有良好的耐磨性。５）注浆泵宜选用小型、可移动、可靠性好的注浆泵，压力和输浆量应满足施工要求。4.3人员准备根据现场边坡修理及其他工序进度，合理安排人力确保临时道路边坡支护正常施工进度。4.4材料准备1）根据施工需要将所需材料提前进场，并做好检验、复试工作2）由材料员和试验员按规定对原材料进行抽样检验，确保原材料质量合格。5、施工工艺5.1施工流程5.2施工工艺5.2.1边坡修整边坡修整按照从上到下、由东到西的顺序采用长臂挖机进行边坡土方修整。按照1：0.5坡度进行控制，土方施工过程中，应通过坡顶、坡脚拉线控制坡度。挖机在专人指挥下初步修出边坡角度后预留100-200mm土体，通过搭设脚手架进行人工清理、拍实。5.2.2脚手架搭设边坡修整、拍实完毕进行脚手架搭设，边坡脚手架各层搭设高度根据边坡土钉孔定位确定，脚手架各水平层位于土钉孔位下方0.5m实用标准文档大全处，边坡设置锚固钢管，锚固钢管打入土体1900mm。5.2.3引孔、设置土钉钢管1）引孔钻孔前进行土钉孔位测放，设置定位标志，以利边坡整体稳定，同时达到横平竖直，避免孔位偏差过大，影响整体美观。边坡坡面土钉钢管孔位间距2000mm梅花形布置，距离坡顶500m...
