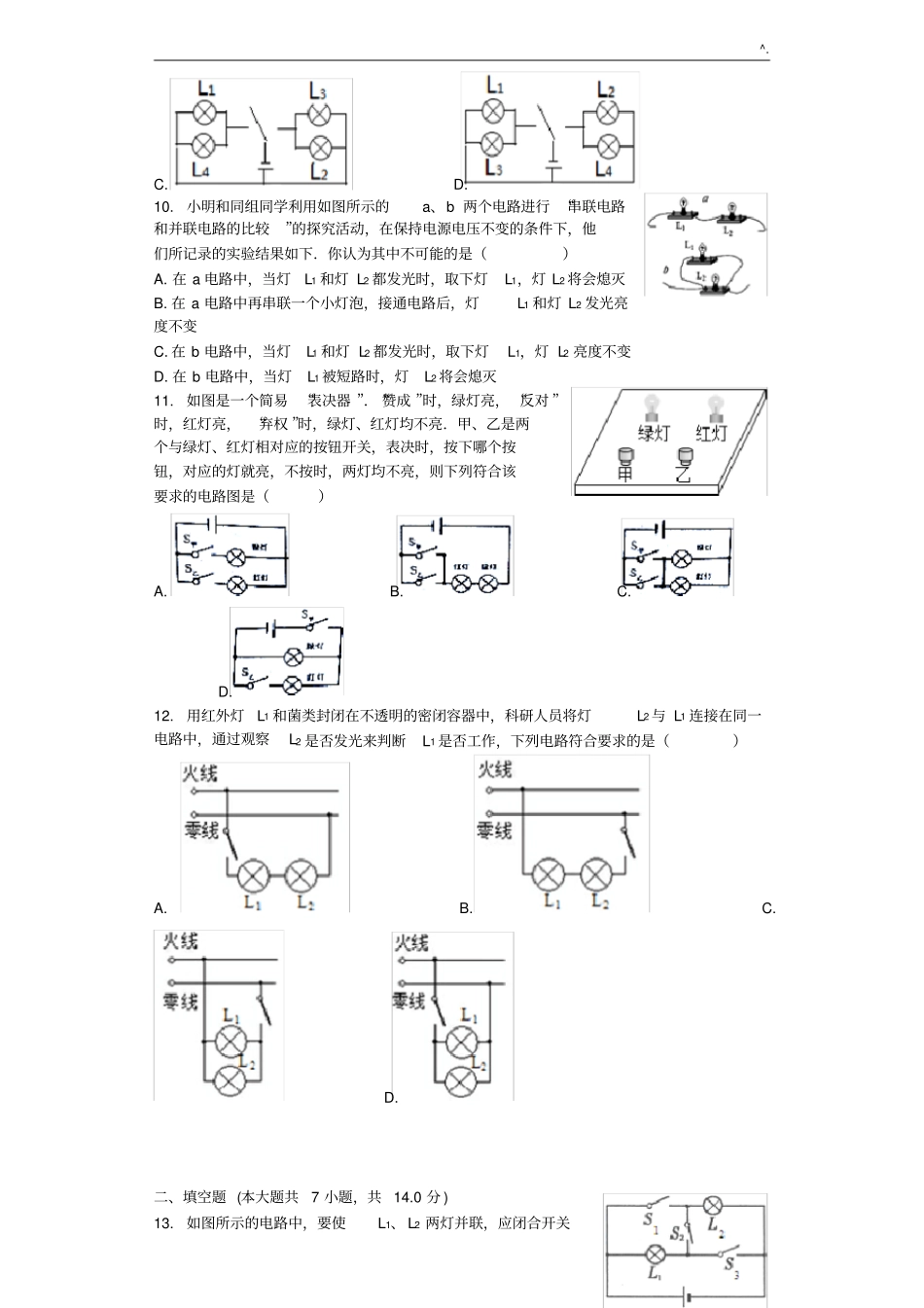

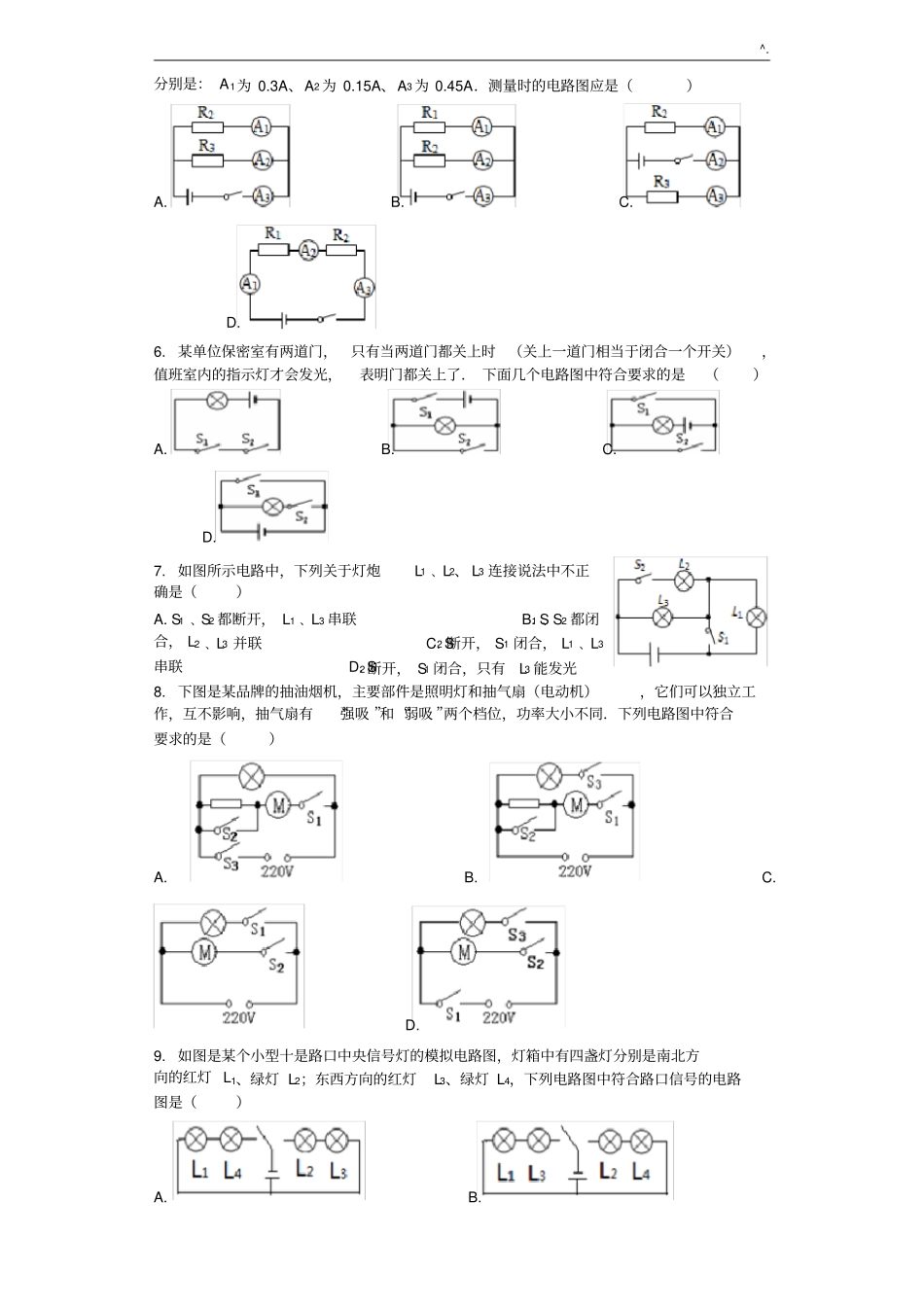

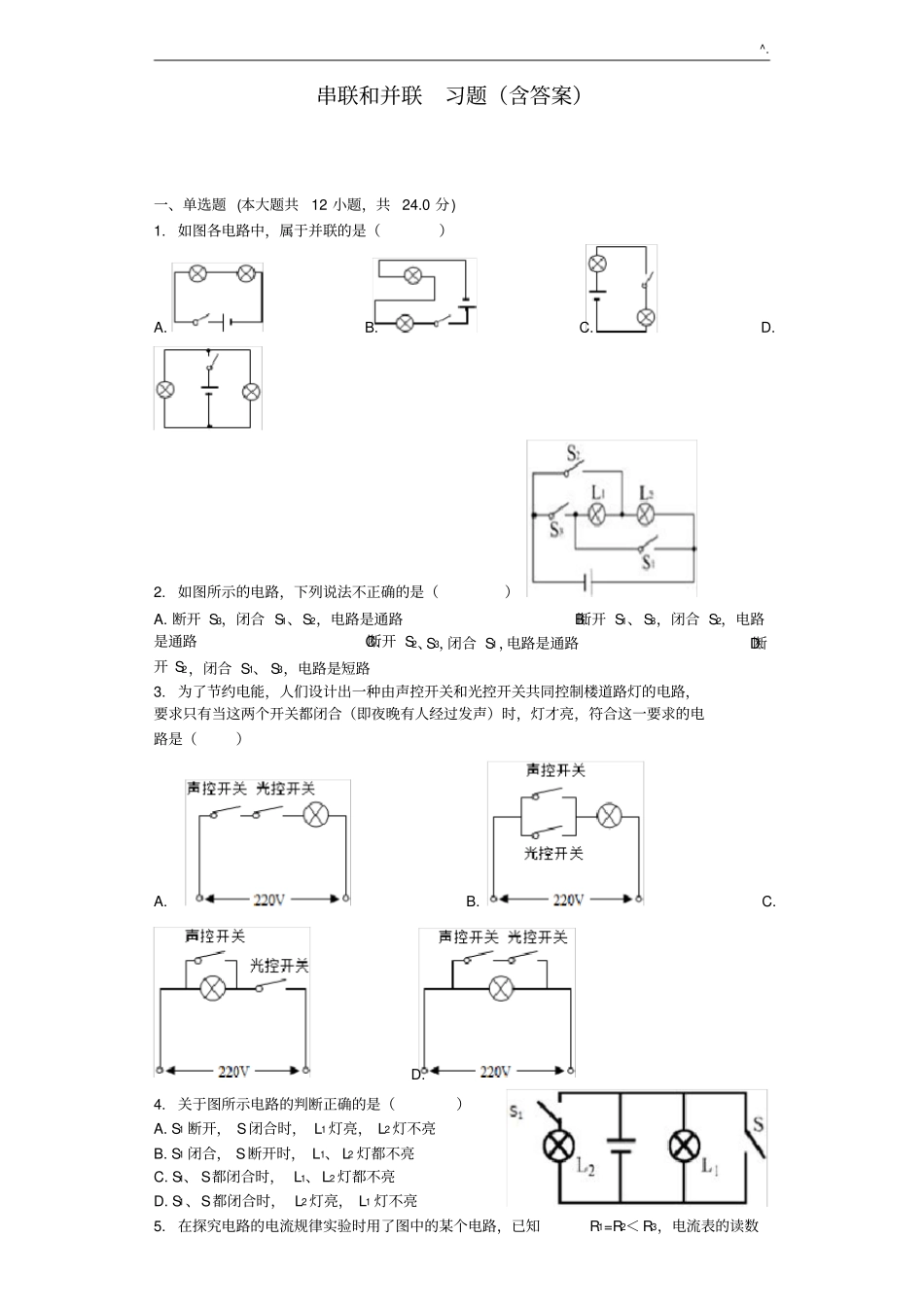

^.串联和并联习题（含答案）一、单选题(本大题共12小题，共24.0分)1.如图各电路中，属于并联的是（）A.B.C.D.2.如图所示的电路，下列说法不正确的是（）A.断开S3，闭合S1、S2，电路是通路B.断开S1、S3，闭合S2，电路是通路C.断开S2、S3，闭合S1，电路是通路D.断开S2，闭合S1、S3，电路是短路3.为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮，符合这一要求的电路是（）A.B.C.D.4.关于图所示电路的判断正确的是（）A.S1断开，S闭合时，L1灯亮，L2灯不亮B.S1闭合，S断开时，L1、L2灯都不亮C.S1、S都闭合时，L1、L2灯都不亮D.S1、S都闭合时，L2灯亮，L1灯不亮5.在探究电路的电流规律实验时用了图中的某个电路，已知R1=R2＜R3，电流表的读数^.分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（）A.B.C.D.6.某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下面几个电路图中符合要求的是（）A.B.C.D.7.如图所示电路中，下列关于灯炮L1﹑L2、L3连接说法中不正确是（）A.S1﹑S2都断开，L1﹑L3串联B.S1﹑S2都闭合，L2﹑L3并联C.S2断开，S1闭合，L1﹑L3串联D.S2断开，S1闭合，只有L3能发光8.下图是某品牌的抽油烟机，主要部件是照明灯和抽气扇（电动机），它们可以独立工作，互不影响，抽气扇有“强吸”和“弱吸”两个档位，功率大小不同．下列电路图中符合要求的是（）A.B.C.D.9.如图是某个小型十是路口中央信号灯的模拟电路图，灯箱中有四盏灯分别是南北方向的红灯L1、绿灯L2；东西方向的红灯L3、绿灯L4，下列电路图中符合路口信号的电路图是（）A.B.^.C.D.10.小明和同组同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下．你认为其中不可能的是（）A.在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B.在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光亮度不变C.在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2亮度不变D.在b电路中，当灯L1被短路时，灯L2将会熄灭11.如图是一个简易“表决器”．“赞成”时，绿灯亮，“反对”时，红灯亮，“弃权”时，绿灯、红灯均不亮．甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮，不按时，两灯均不亮，则下列符合该要求的电路图是（）A.B.C.D.12.用红外灯L1和菌类封闭在不透明的密闭容器中，科研人员将灯L2与L1连接在同一电路中，通过观察L2是否发光来判断L1是否工作，下列电路符合要求的是（）A.B.C.D.二、填空题(本大题共7小题，共14.0分)13.如图所示的电路中，要使L1、L2两灯并联，应闭合开关^.______；若同时闭合开关S1、S2，断开开关S3，则灯______会发光．14.根据如图所示电路，回答下列问题：（1）S1闭合、S2断开时，电流经过的电灯是______；（2）S1断开、S2闭合时，电流经过的电灯是______；（3）S1、S2都断开时，电流经过的电灯是______，它们的连接方式为______；（4）S1、S2都闭合时，电流经过的电灯是______，它们的连接方式为______．15.如图所示，是一种常见的LED手电筒，发光元件由5个发光二极管组成．其中一个二极管坏了，其余几个还能正常亮，说明它们是______联的；将手电筒中干电池的正负极装反了，闭合开关，发光二极管______（选填“发光”或“不发光”）．16.如图所示电路，开关S1、S2和S3原来都是断开的，要使灯L1、L2组成并联电路，应闭合的开关是______；若开关S1、S2和S3都闭合，会发生______现象．17.晓宇设计了一个防盗电路（如图），触发S1或S2的防盗开关，电动机M就会自动启动将盗贼锁定，符合要求的电路图是______．18.如图是一种玩具警车，遥控器可以控制警车内部开关的闭合和断开，当闭合开关后警灯亮的同时警铃有时响，有时不响，可以断定警灯和警铃之间连接方式为______联．19.用如图所示电路验证“电流越大”，电功就越大”的结论，图中两只灯泡______（串/并）联，两灯的电阻要______（...
