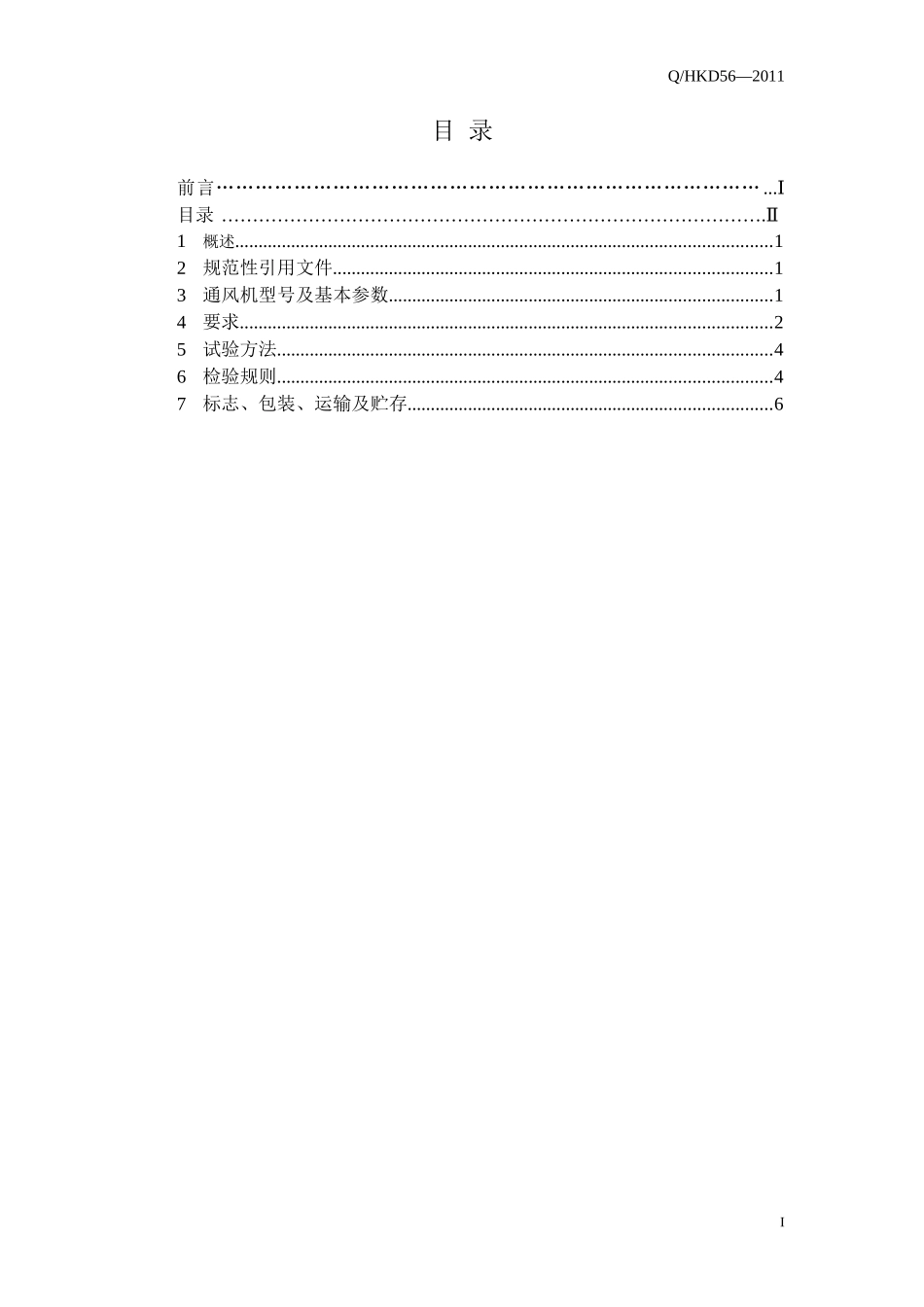

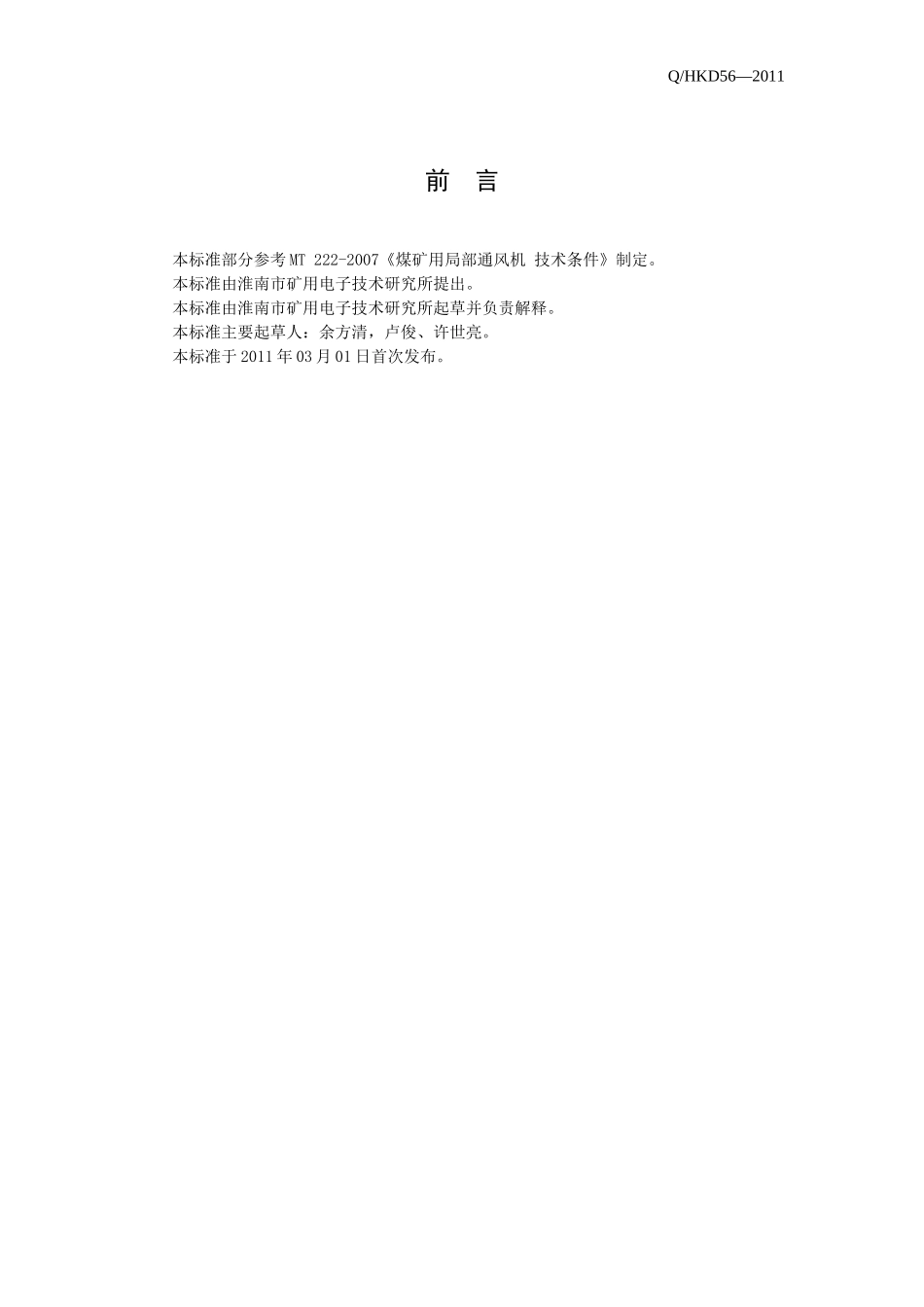

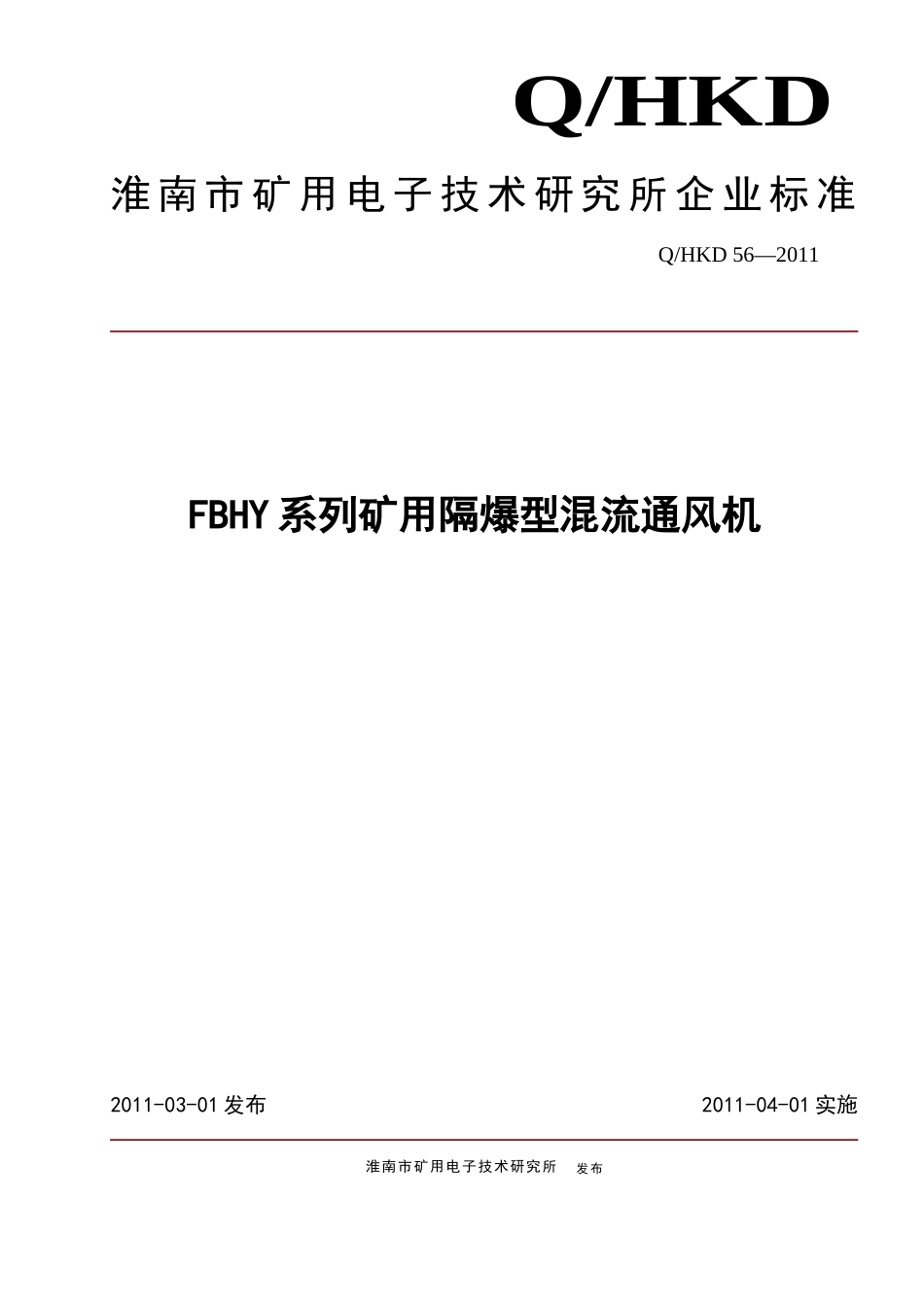

淮南市矿用电子技术研究所企业标准Q/HKDQ/HKD56—2011FBHY系列矿用隔爆型混流通风机2011-03-01发布2011-04-01实施淮南市矿用电子技术研究所发布Q/HKD56—2011前言本标准部分参考MT222-2007《煤矿用局部通风机技术条件》制定。本标准由淮南市矿用电子技术研究所提出。本标准由淮南市矿用电子技术研究所起草并负责解释。本标准主要起草人：余方清，卢俊、许世亮。本标准于2011年03月01日首次发布。Q/HKD56—2011目录前言…………………………………………………………………………...Ⅰ目录…………………………………………………………………………….Ⅱ1概述...................................................................................................................12规范性引用文件..............................................................................................13通风机型号及基本参数..................................................................................14要求..................................................................................................................25试验方法..........................................................................................................46检验规则..........................................................................................................47标志、包装、运输及贮存..............................................................................6I第0页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共11页FBHY系列矿用隔爆型混流通风机1概述本标准规定FBHY系列矿用隔爆型混流通风机（以下简称通风机）的型号及基本参数、要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于小功率直流电动机驱动的矿用隔爆型混流通风机。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T1236工业通风机用标准化风道进行性能试验GB/T2888风机与罗茨风机噪声测量法GB/T3235通风机基本型式、尺寸参数及性能曲线GB3836.1-2010爆炸性环境第1部分：设备通用要求GB3836.2-2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备GB／T5171小功率电动机通用技术条件GB/T9969工业产品使用说明书总则GB/T10111随机数的产生及其在产品质量抽样检验中的应用程序GB/T13306标牌GB/T13384机电产品包装通用技术条件GB/T13813煤矿用金属材料摩擦火花安全性能试验方法和判定规则AQ1043矿用产品安全标识JB/T6886通风机涂装技术条件JB/T8689通风机振动检测及其限值JB/T8690工业通风机噪声限值JB/T9101通风机转子平衡JB/T10213通风机焊接质量检验技术条件JB/T10214通风机铆焊件技术要求MT222-2007煤矿用局部通风机技术条件3通风机型号及基本参数第1页共11页第0页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页3.1通风机型号通风机的防爆型式为：隔爆型，防爆标志为：ExdIMb。3.2通风机基本参数通风机基本参数见表1。表1通风机主要性能参数叶轮转速r/min机号№配套电动机基本参数叶轮直径mm电动机型号额定功率W额定电压VDC额定电流A风量m3/h全压Pa25001.6BD60-NO1203030122.5360～18035～100Φ16025001.6BD60-NO2405050242.1450～18040～120Φ1604要求4.1一般要求4.1.1通风机应符合本标准的要求，并按规定程序批准的图样和技术文件，或按供需双方协议要求进行设计制造。4.1.2通风机的结构型式、规格尺寸及性能参数应符合GB/T3235的规定。若用户有特殊要求，可按合同执行。4.1.3通风机应在机壳上设置起吊用的孔、钩、吊耳或轨道，在机壳的底部设置安装用的底脚。4.1.4通风机的铆焊结构件应有足够的刚度，其制造精度应符合JB/T10214的规定，焊缝的焊接质量应符合JB/T10213的规定。4.1.5通风机用铸铁件应符合JB/T6887的规定。4.1....
