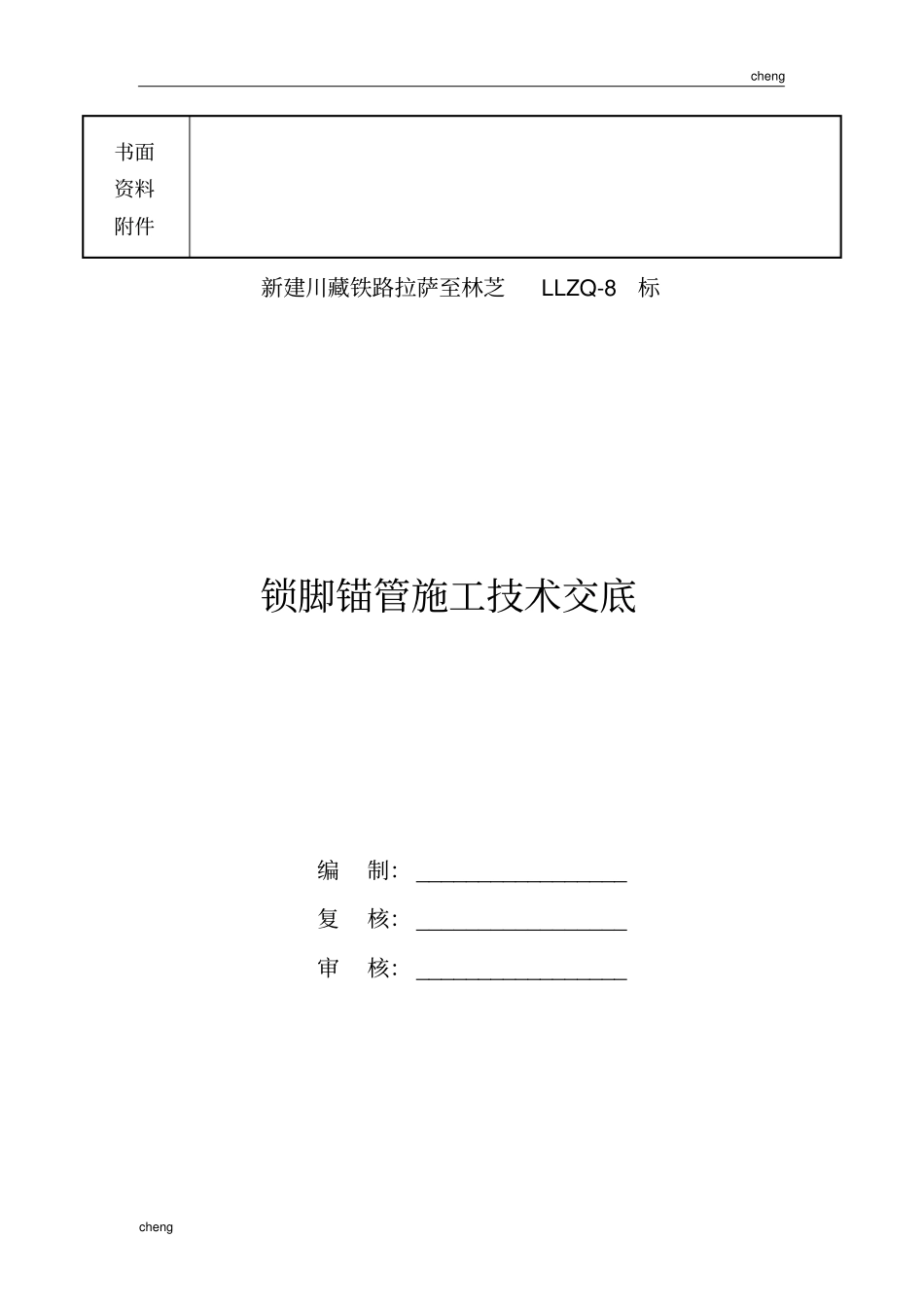

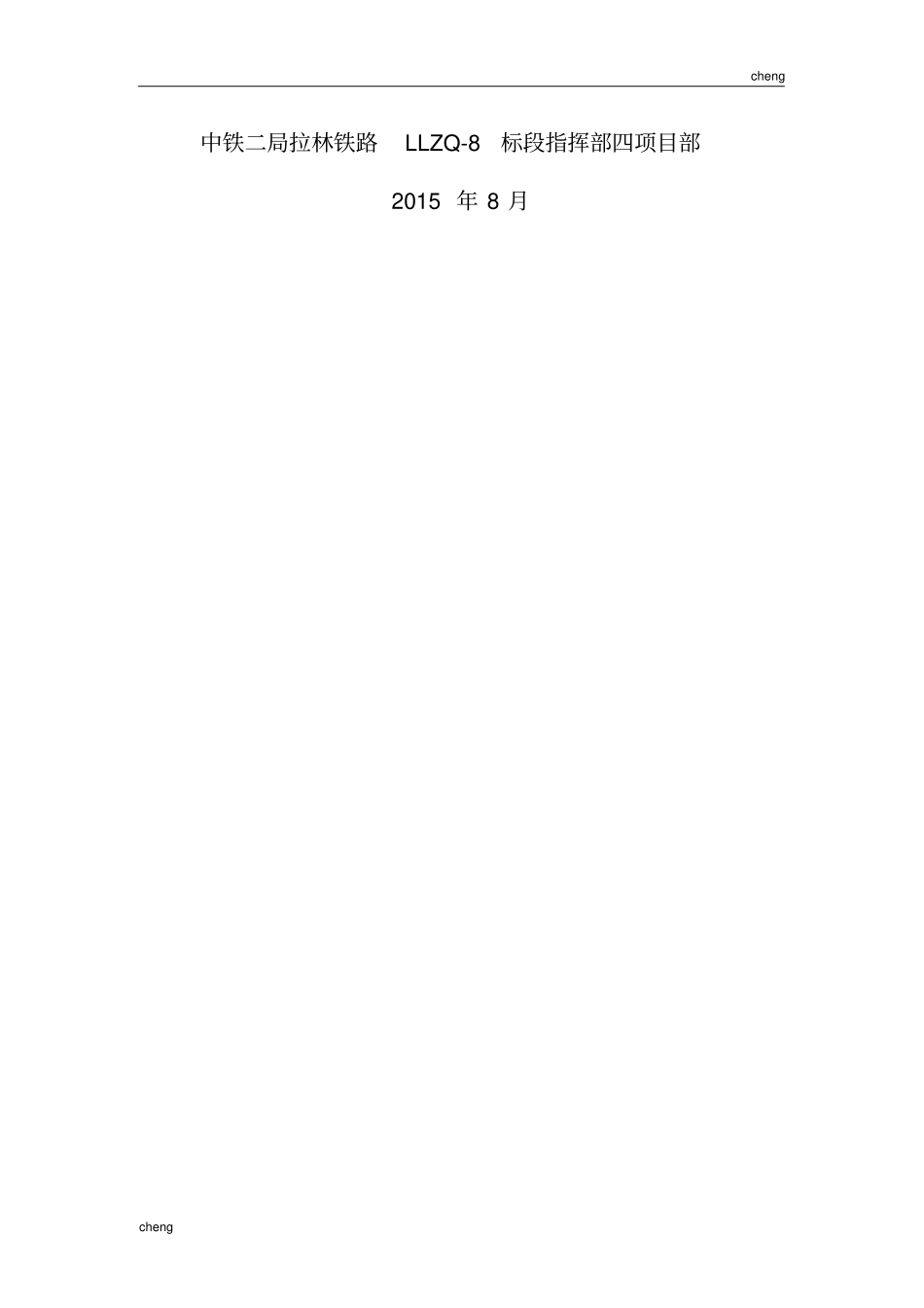

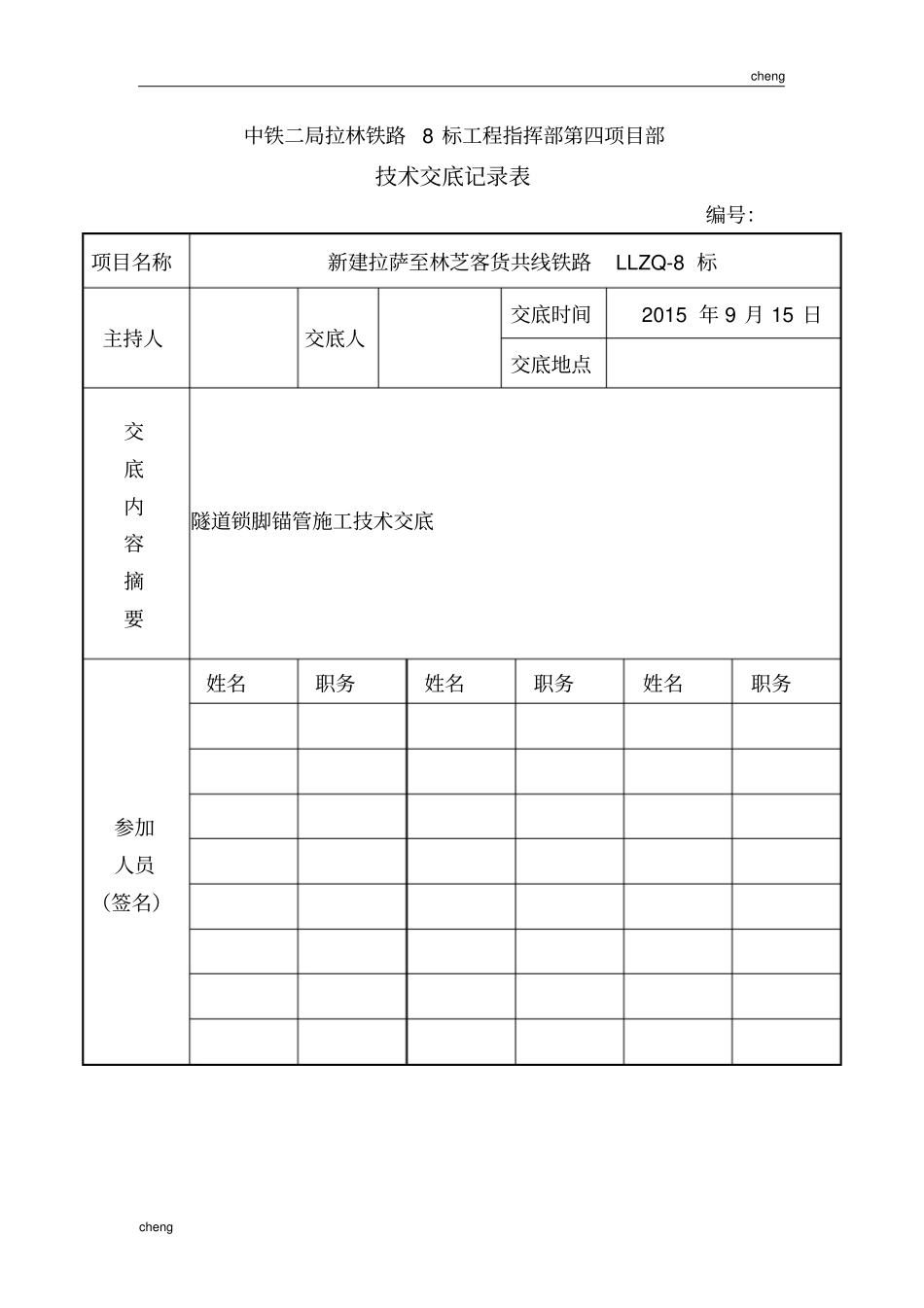

chengcheng中铁二局拉林铁路8标工程指挥部第四项目部技术交底记录表编号：项目名称新建拉萨至林芝客货共线铁路LLZQ-8标主持人交底人交底时间2015年9月15日交底地点交底内容摘要隧道锁脚锚管施工技术交底参加人员（签名）姓名职务姓名职务姓名职务chengcheng书面资料附件新建川藏铁路拉萨至林芝LLZQ-8标锁脚锚管施工技术交底编制：_________________复核：_________________审核：_________________chengcheng中铁二局拉林铁路LLZQ-8标段指挥部四项目部2015年8月chengcheng隧道锁脚锚管施工技术交底一、编制目的由于隧道采用台阶法施工开挖，拱部拱架安装后，暂时不能封闭成环，安全质量隐患大，锁脚锚管通过约束其沿洞轴方向的转动自由度，合理的锚管长度和打入角度不仅有利于限制围岩的变形，而且有助于支护结构承载力的发挥。二、编制依据（1）《铁路隧道工程施工技术指南》（TZ204-2008）；（2）《铁路隧道工程施工质量验收标准》（TB10417-2003）；（3）朗镇2#隧道、则弄隧道设计图。三、适用范围中铁二局拉林铁路LLZQ-8标段指挥部四项目部朗镇2号隧道、则弄隧道。四、技术要求及工艺流程1.技术要求：锚管施作时其规格型号、长度及根数必须符合设计要求（规格型号Φ42t=3.5mm热轧无缝钢管，每根长4米，每拱脚部位设置两根，每榀拱架设计八根。施工中若有必要，可按现场情况增加锚管个数，确保拱架加固牢靠）。2.工艺流程立拱架→钻孔→验收孔深→锚管制作及安装→U型或L型卡筋焊接固定1）立架：按照设计要求立钢架chengcheng2）钻孔：立架后即时进行锁脚锚管施工，钻孔前先标识出需钻孔的位置，钻孔角为20°进行钻孔，位置位于拱脚上方30cm处，钻孔深度大于锚管锚固长度的95%，但超长值不大于10cm。3）锚管制作及安装：采用Φ42壁厚3.5mm热轧无缝钢管，安装时用凿岩机直接将钢管打入孔中。4）Φ22L型卡筋焊接固定,要求钢筋与锚杆搭接10倍d（22cm）单面满焊，且与钢架双面满焊。五、安全、质量保证措施1．安全保证措施1）钻孔前，检查工作环境的安全状态，在确认安全的情况下，进行钻孔作业；2)焊钳与手把线连接牢固，不得用胳膊夹持焊钳，清除焊渣时，面部避开被清理的焊缝。2．质量保证措施1）严格执行质量标准，按图纸和施工技术规范施工；2）加强现场施工管理，控制好钻孔角度、孔深、锚管的长度、数量、U（L）型卡筋的焊接等。锁脚锚管打设示意图：chengcheng
