PCB布局布线基础技巧问答 “Altium杯”Altium Designer应用技巧VIP免费

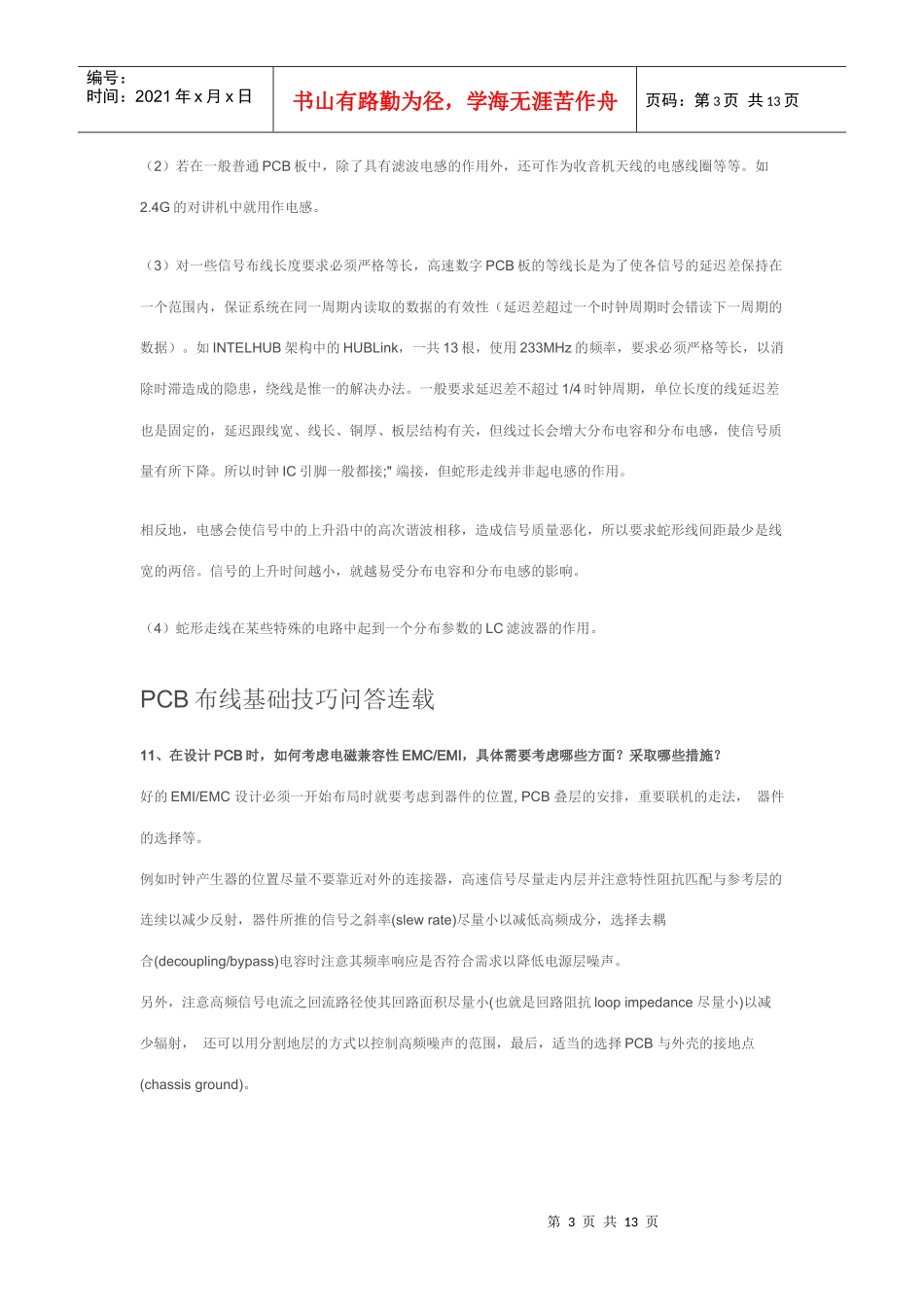

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页一PCB布局布线基础技巧1、高频信号布线时要注意哪些问题？1.信号线的阻抗匹配；2.与其他信号线的空间隔离；3.对于数字高频信号，差分线效果会更好；2、在布板时，如果线密，过孔就可能要多，当然就会影响板子的电气性能，请问怎样提高板子的电气性能？对于低频信号，过孔不要紧，高频信号尽量减少过孔。如果线多可以考虑多层板；3、.是不是板子上加的去耦电容越多越好？去耦电容需要在合适的位置加合适的值。例如，在你的模拟器件的供电端口就进加，并且需要用不同的电容值去滤除不同频率的杂散信号；4、一个好的板子它的标准是什么？布局合理、功率线功率冗余度足够、高频阻抗阻抗、低频走线简洁.5、通孔和盲孔对信号的差异影响有多大？应用的原则是什么？采用盲孔或埋孔是提高多层板密度、减少层数和板面尺寸的有效方法，并大大减少了镀覆通孔的数量。但相比较而言，通孔在工艺上好实现，成本较低，所以一般设计中都使用通孔。6、在涉及模拟数字混合系统的时候，有人建议电层分割，地平面采取整片敷铜，也有人建议电地层都分割，不同的地在电源源端点接，但是这样对信号的回流路径就远了，具体应用时应如何选择合适的方法？如果你有高频>20MHz信号线，并且长度和数量都比较多，那么需要至少两层给这个模拟高频信号。一层信号线、一层大面积地，并且信号线层需要打足够的过孔到地。这样的目的是：第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页1、对于模拟信号，这提供了一个完整的传输介质和阻抗匹配；2、地平面把模拟信号和其他数字信号进行隔离；3、地回路足够小，因为你打了很多过孔，地有是一个大平面。7、在电路板中，信号输入插件在PCB最左边沿，MCU在靠右边，那么在布局时是把稳压电源芯片放置在靠近接插件（电源IC输出5V经过一段比较长的路径才到达MCU），还是把电源IC放置到中间偏右（电源IC的输出5V的线到达MCU就比较短，但输入电源线就经过比较长一段PCB板）？或是有更好的布局？首先你的所谓信号输入插件是否是模拟器件？如果是是模拟器件，建议你的电源布局应尽量不影响到模拟部分的信号完整性．因此有几点需要考虑（１）首先你的稳压电源芯片是否是比较干净，纹波小的电源．对模拟部分的供电，对电源的要求比较高．（２）模拟部分和你的ＭＣＵ是否是一个电源，在高精度电路的设计中，建议把模拟部分和数字部分的电源分开．（３）对数字部分的供电需要考虑到尽量减小对模拟电路部分的影响．8、在高速信号链的应用中，对于多ASIC都存在模拟地和数字地，究竟是采用地分割，还是不分割地？既有准则是什么？哪种效果更好？迄今为止，没有定论。一般情况下你可以查阅芯片的手册。ADI所有混合芯片的手册中都是推荐你一种接地的方案，有些是推荐公地、有些是建议隔离地。这取决于芯片设计。9、何时要考虑线的等长？如果要考虑使用等长线的话，两根信号线之间的长度之差最大不能超过多少？如何计算？差分线。计算思路：如果你传一个正弦信号，你的长度差等于它传输波长的一半是，相位差就是180度，这时两个信号就完全抵消了。所以这时的长度差是最大值。以此类推，信号线差值一定要小于这个值。10、高速中的蛇形走线，适合在那种情况？有什么缺点没，比如对于差分走线，又要求两组信号是正交的。蛇形走线，因为应用场合不同而具不同的作用：（1）如果蛇形走线在计算机板中出现，其主要起到一个滤波电感和阻抗匹配的作用，提高电路的抗干扰能力。计算机主机板中的蛇形走线，主要用在一些时钟信号中，如PCI-Clk,AGPCIK,IDE,DIMM等信号线。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页（2）若在一般普通PCB板中，除了具有滤波电感的作用外，还可作为收音机天线的电感线圈等等。如2.4G的对讲机中就用作电感。（3）对一些信号布线长度要求必须严格等长，高速数字PCB板的等线长是为了使各信号的延迟差保持在一个范围内，保证系统在同一周期内读取的数据的有效性（延迟差超过一个时钟周...
