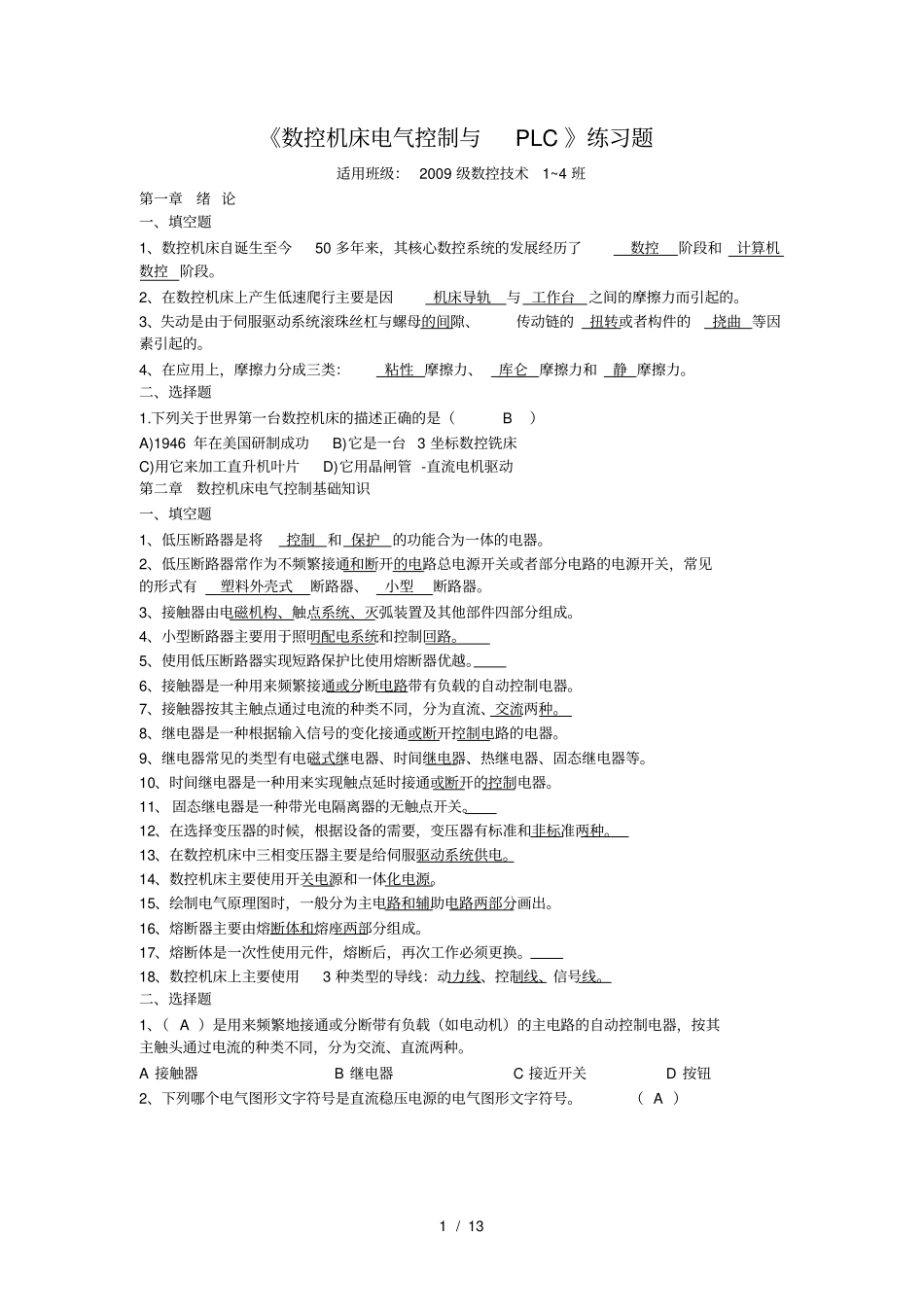

1/13《数控机床电气控制与PLC》练习题适用班级：2009级数控技术1~4班第一章绪论一、填空题1、数控机床自诞生至今50多年来，其核心数控系统的发展经历了数控阶段和计算机数控阶段。2、在数控机床上产生低速爬行主要是因机床导轨与工作台之间的摩擦力而引起的。3、失动是由于伺服驱动系统滚珠丝杠与螺母的间隙、传动链的扭转或者构件的挠曲等因素引起的。4、在应用上，摩擦力分成三类：粘性摩擦力、库仑摩擦力和静摩擦力。二、选择题1.下列关于世界第一台数控机床的描述正确的是（B）A)1946年在美国研制成功B)它是一台3坐标数控铣床C)用它来加工直升机叶片D)它用晶闸管-直流电机驱动第二章数控机床电气控制基础知识一、填空题1、低压断路器是将控制和保护的功能合为一体的电器。2、低压断路器常作为不频繁接通和断开的电路总电源开关或者部分电路的电源开关，常见的形式有塑料外壳式断路器、小型断路器。3、接触器由电磁机构、触点系统、灭弧装置及其他部件四部分组成。4、小型断路器主要用于照明配电系统和控制回路。5、使用低压断路器实现短路保护比使用熔断器优越。6、接触器是一种用来频繁接通或分断电路带有负载的自动控制电器。7、接触器按其主触点通过电流的种类不同，分为直流、交流两种。8、继电器是一种根据输入信号的变化接通或断开控制电路的电器。9、继电器常见的类型有电磁式继电器、时间继电器、热继电器、固态继电器等。10、时间继电器是一种用来实现触点延时接通或断开的控制电器。11、固态继电器是一种带光电隔离器的无触点开关。12、在选择变压器的时候，根据设备的需要，变压器有标准和非标准两种。13、在数控机床中三相变压器主要是给伺服驱动系统供电。14、数控机床主要使用开关电源和一体化电源。15、绘制电气原理图时，一般分为主电路和辅助电路两部分画出。16、熔断器主要由熔断体和熔座两部分组成。17、熔断体是一次性使用元件，熔断后，再次工作必须更换。18、数控机床上主要使用3种类型的导线：动力线、控制线、信号线。二、选择题1、（A）是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种。A接触器B继电器C接近开关D按钮2、下列哪个电气图形文字符号是直流稳压电源的电气图形文字符号。（A）2/13ABCD三、判断题1、低压断路器的额定电流和额定电压应小于或等于设备的正常工作电压和工作电流。（×）2、低压断路器的极限通断能力就大于或等于电路的最大短路电流。（√）3、数控机床中一般采用时间继电器来进行时间控制。（×）4、在电动机启动短时间短路时，热继电器不会动作。（√）5、继电器的触点额定电压应大于或等于被控制电路的电压。（√）6、热继电器是一种利用电流的磁效应工作的保护电器。（×）7、直流稳压电源的功能是将非稳定交流电源变成稳定直流电源。（√）8、行程开关是根据运动部件位置而切换电路的自动控制电器。（√）9、行程开关、限位开关和终端开关不是同一种开关。（×）10、急停和应急断开操作按钮应使用绿色。（×）四、简答题1、为什么说低压断路器短路保护要比使用熔断器优越？使用低压断路器实现短路保护要比使用熔断器优越。因为当电路短路时，若采用熔断器保护。很有可能只有一相电源的熔断器熔断，造成缺相运行。对于低压断路器来说．只要短路都会使开关跳闸．将三相电源同时切断。2、中间继电器的主要用途是什么？中间继电器主要用途是当其他继电器的触点数或触点容量不够时，可借助中间继电器来扩大它们的触点数或触点容量，起到中间转换的作用。3、机床控制变压器的用途是什么？数控机床中控制变压器常作为各类机床、机械设备中一般电器的控制电源和步进驱动器、局部照明及指示灯的电源。4、导线和电缆的载流容量由哪两个因素来确定？导线和电缆的载流容量由下面两个因素来确定。——正常条件下，通过最大的稳态电流或间歇负载的热等效均方根值电流时导线的最高允许温度；——短路条件下，允许的短时极限温度。5、热继电器和熔断器保护功能有什么不同之处?热继电器是利用测量元件被加热到一定程度而动作的一种继电器，它在电路中用做电动机或负...
