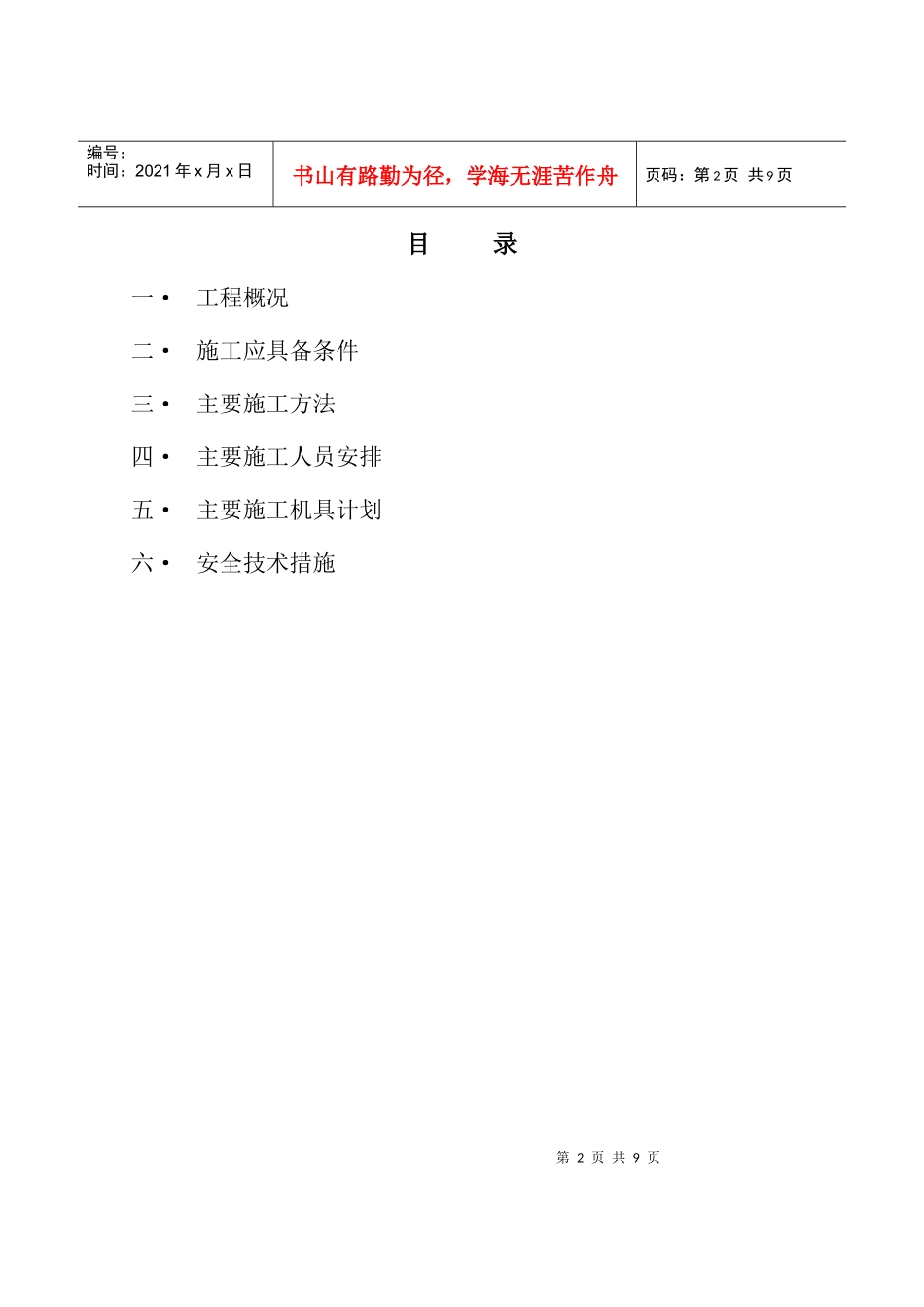

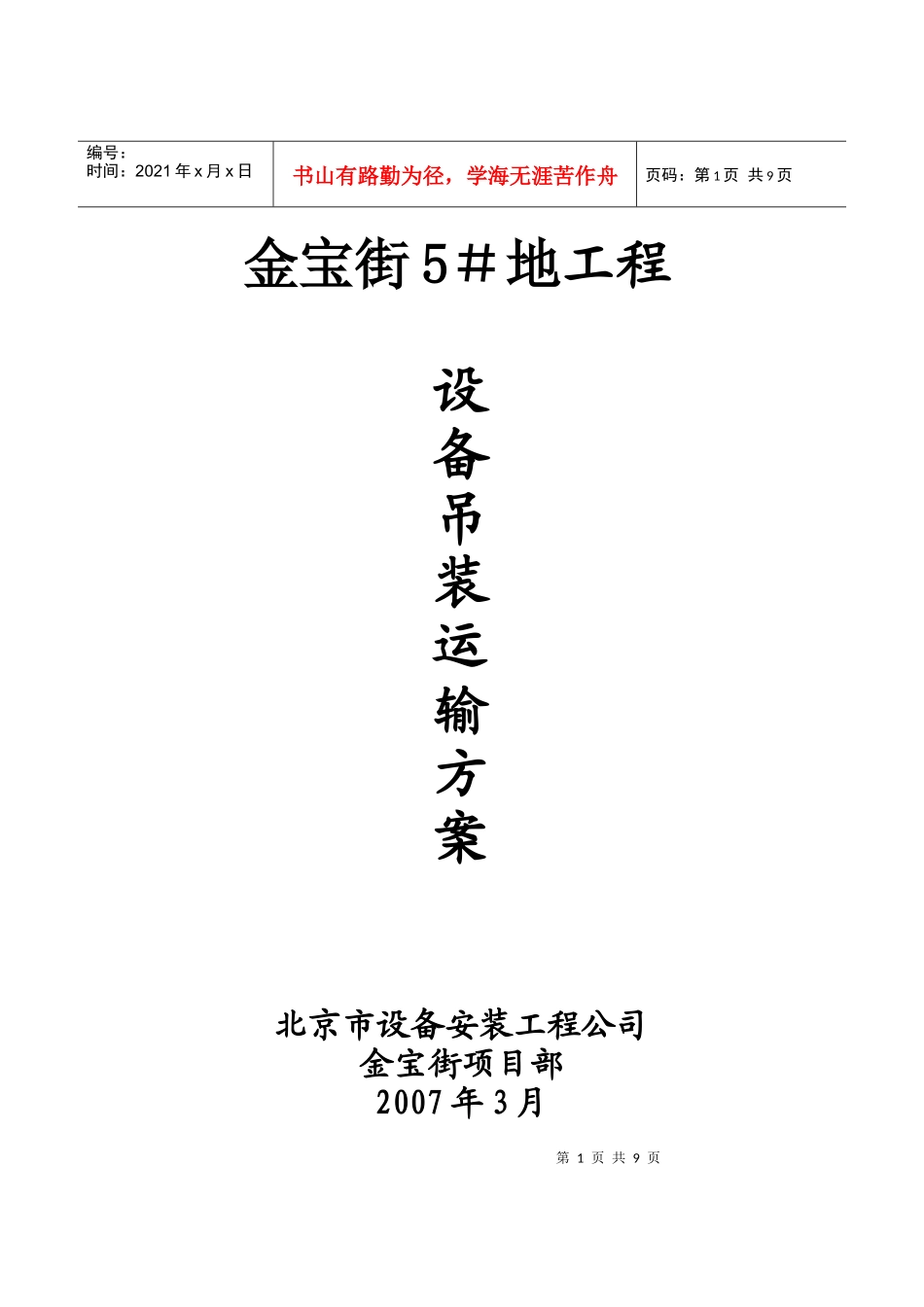

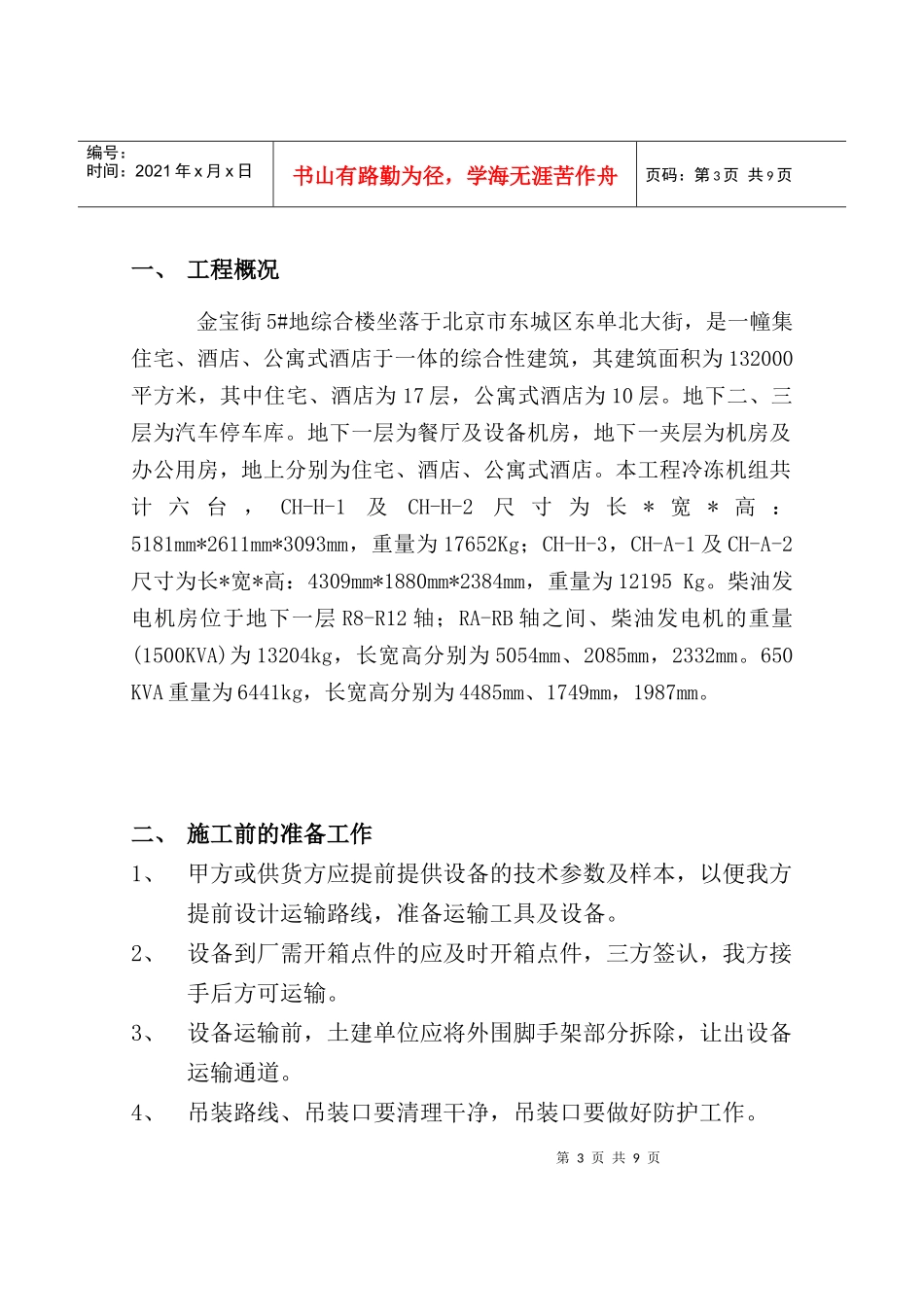

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页金宝街5＃地工程设备吊装运输方案北京市设备安装工程公司金宝街项目部2007年3月第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页目录一·工程概况二·施工应具备条件三·主要施工方法四·主要施工人员安排五·主要施工机具计划六·安全技术措施第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页一、工程概况金宝街5#地综合楼坐落于北京市东城区东单北大街，是一幢集住宅、酒店、公寓式酒店于一体的综合性建筑，其建筑面积为132000平方米，其中住宅、酒店为17层，公寓式酒店为10层。地下二、三层为汽车停车库。地下一层为餐厅及设备机房，地下一夹层为机房及办公用房，地上分别为住宅、酒店、公寓式酒店。本工程冷冻机组共计六台，CH-H-1及CH-H-2尺寸为长*宽*高：5181mm*2611mm*3093mm，重量为17652Kg；CH-H-3，CH-A-1及CH-A-2尺寸为长*宽*高：4309mm*1880mm*2384mm，重量为12195Kg。柴油发电机房位于地下一层R8-R12轴；RA-RB轴之间、柴油发电机的重量(1500KVA)为13204kg，长宽高分别为5054mm、2085mm，2332mm。650KVA重量为6441kg，长宽高分别为4485mm、1749mm，1987mm。二、施工前的准备工作1、甲方或供货方应提前提供设备的技术参数及样本，以便我方提前设计运输路线，准备运输工具及设备。2、设备到厂需开箱点件的应及时开箱点件，三方签认，我方接手后方可运输。3、设备运输前，土建单位应将外围脚手架部分拆除，让出设备运输通道。4、吊装路线、吊装口要清理干净，吊装口要做好防护工作。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页5、实际勘察现场，策划设备运输进场路线及设备暂放地点。6、根据场地的实际情况安排设备的吊装顺序。安排设备进场时间，合理安排运输车辆。7、认真检查吊装机具及吊装设备的完好性，符合设计要求及安全要求。8、特种作业的人员必须持特种人员操作证上岗。9、现场指挥人员必须具有同类工程大型物资吊装经验，制定切实可行的吊装方安和指挥方案。10、吊装前必须认真检查吊装所使用的工具，如：倒链、钢丝绳、卡具等必须保证完好。11、吊装作业时所有现场人员要听从专业起重人员的指挥，每个人都应该集中精神，避免出现事故。12、整体起吊至设备离开地面支撑物后停止起吊，进行全面检查索具及平衡情况并做好调整后再进行吊装。三、主要施工方法1、设备由工地东北脚大门进入现场，再到工地的东南角，用80吨吊车由设备口吊到地下一层。详见附图2、设备落到地下一层后，上到事先预制好的“底拍“上，利用滚杠和吨倒链将设备运到基础上就位。拖排驱动采用吨卷扬机，如下图所示。对于重量在吨以下设备，滚运时采用撬棍撬动。拖排下方滚杆的高度，根据设备基础的高度确定。3、吊装、水平运输及拆箱过程必须有甲方、工程监理、设备第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页厂家、施工单位的相关人员在场进行开箱检验。施工班组认真清点并做好开项记录，作为报验依据。零散备件、随机文件应注意保管。4、吊装或搬运时不应将设备放倒，应垂直运输，当拆开包装箱后，设备下面放滚杠滚动，滚动的根数不应少于4根，撬时应注意不要把设备外皮撬坏。在有坡度的地方可以采用卷扬机和托排配合拖动的方法。5、设备就位时应注意下滚杠不要使设备受到较大振动，同时下滚杠应减小滚过度，并按照图纸进行就位。6、用倒链吊运就位时，钢丝绳必须挂在专用的吊装环上，索具必须检查合格，受力应均匀，先试吊再正式吊运。7、设备搬运过程中不应有冲击或严重振动的情况，利用机械牵引时牵引的着力点应在设备的重心以下，以防倾斜，运输倾角不得超过15度，防止内部结构变形。第6页共9页第5页共9页设备吊车设备吊装孔机房吊装示意图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页F图五钢绳引至卷扬机第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径...
