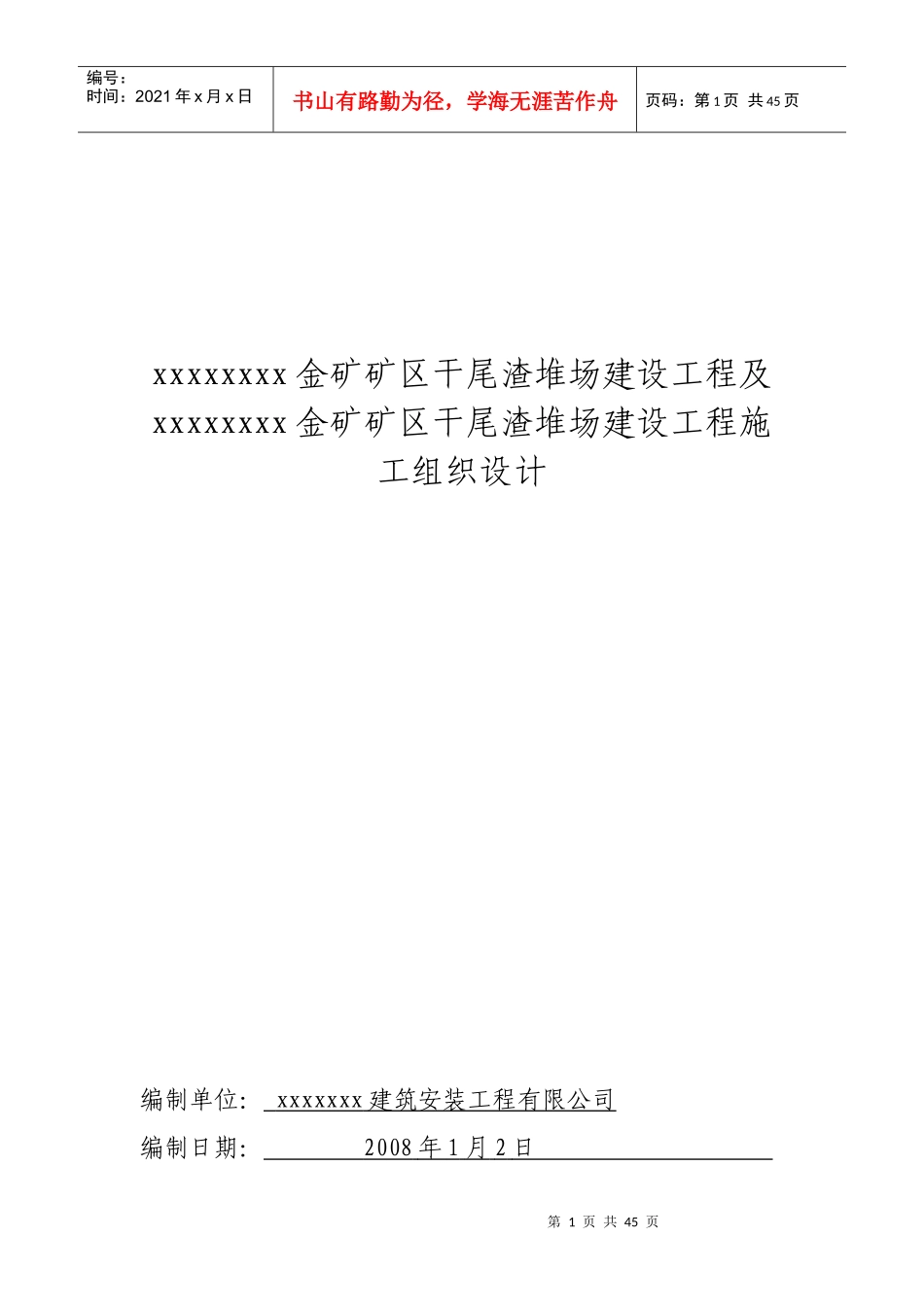

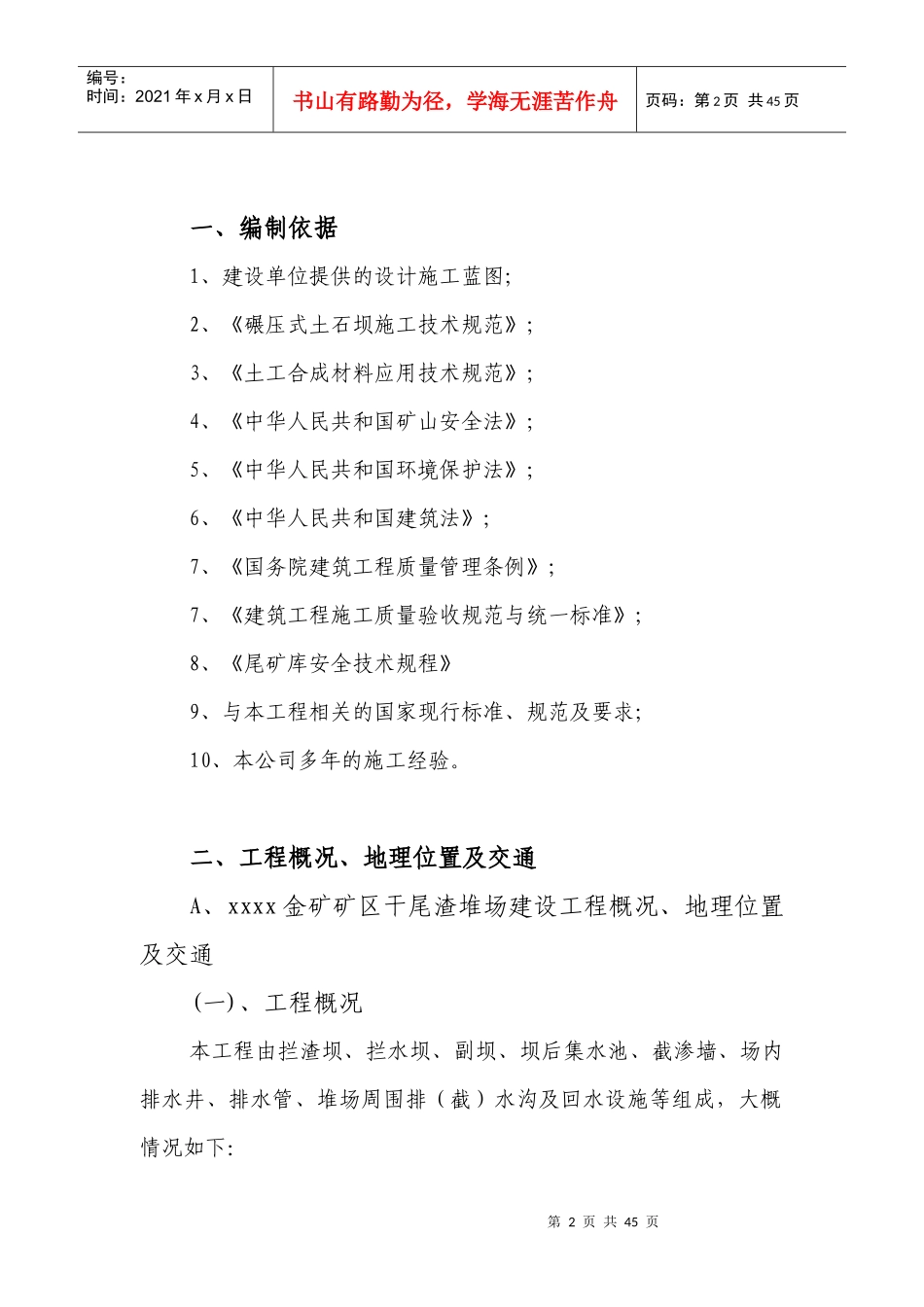

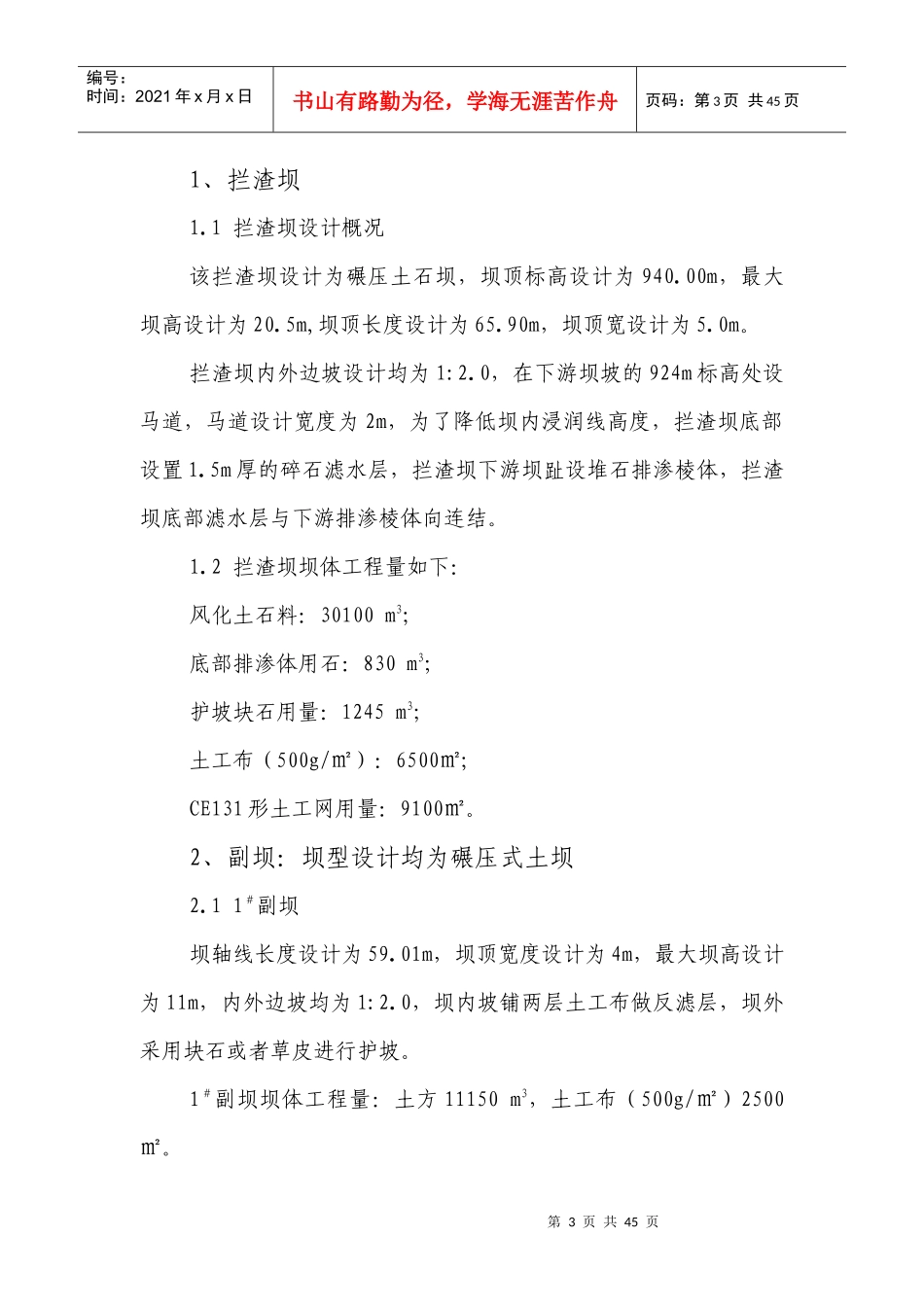

第1页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共45页xxxxxxxx金矿矿区干尾渣堆场建设工程及xxxxxxxx金矿矿区干尾渣堆场建设工程施工组织设计编制单位:xxxxxxx建筑安装工程有限公司编制日期:2008年1月2日第2页共45页第1页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共45页一、编制依据1、建设单位提供的设计施工蓝图;2、《碾压式土石坝施工技术规范》;3、《土工合成材料应用技术规范》;4、《中华人民共和国矿山安全法》;5、《中华人民共和国环境保护法》;6、《中华人民共和国建筑法》;7、《国务院建筑工程质量管理条例》;7、《建筑工程施工质量验收规范与统一标准》;8、《尾矿库安全技术规程》9、与本工程相关的国家现行标准、规范及要求;10、本公司多年的施工经验。二、工程概况、地理位置及交通A、xxxx金矿矿区干尾渣堆场建设工程概况、地理位置及交通(一)、工程概况本工程由拦渣坝、拦水坝、副坝、坝后集水池、截渗墙、场内排水井、排水管、堆场周围排(截)水沟及回水设施等组成,大概情况如下:第3页共45页第2页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共45页1、拦渣坝1.1拦渣坝设计概况该拦渣坝设计为碾压土石坝,坝顶标高设计为940.00m,最大坝高设计为20.5m,坝顶长度设计为65.90m,坝顶宽设计为5.0m。拦渣坝内外边坡设计均为1:2.0,在下游坝坡的924m标高处设马道,马道设计宽度为2m,为了降低坝内浸润线高度,拦渣坝底部设置1.5m厚的碎石滤水层,拦渣坝下游坝趾设堆石排渗棱体,拦渣坝底部滤水层与下游排渗棱体向连结。1.2拦渣坝坝体工程量如下:风化土石料:30100m3;底部排渗体用石:830m3;护坡块石用量:1245m3;土工布(500g/㎡):6500㎡;CE131形土工网用量:9100㎡。2、副坝:坝型设计均为碾压式土坝2.11#副坝坝轴线长度设计为59.01m,坝顶宽度设计为4m,最大坝高设计为11m,内外边坡均为1:2.0,坝内坡铺两层土工布做反滤层,坝外采用块石或者草皮进行护坡。1#副坝坝体工程量:土方11150m3,土工布(500g/㎡)2500㎡。第4页共45页第3页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共45页2.2.2#副坝坝轴线长度设计为86·19m,坝顶宽度设计为4m,最大坝高设计为7m,内外边坡均为1:2·0,坝内坡铺两层土工布做反滤层,坝外坡采用块石或者草皮进行护坡。2#副坝坝体工程量:土方为6435m3,土工布(500g/㎡)2100㎡.3、浆砌石拦水坝本工程在主拦渣坝下游30m位置设置拦水坝,拦水坝坝顶长度设计为18.1m,坝顶宽度设计为2.0m,最大坝高设计为8.60m,上游坝坡铅直,下游坝坡设计为1:0.75,拦水坝坝型为浆砌石重力坝,坝体砌石工程量为950m3。4、坝顶及坝坡排水坝顶设计排水为向坝外坡水,排水坡度为2%,以便排除坝顶雨水。坝外坡上设置纵横排水沟,纵向(顺坝轴线方向)排水沟设在马道内侧,横向排水沟应从坝顶到坝脚,横向排水沟每隔20m设置一条,纵横排水沟相互连通,纵向排水沟的净断面尺寸(B×H)设计为50cm×50cm;横向排水沟净断面设计为(B×H)50cm×25cm,根据施工现场实际情况采用浆砌石或者采用混凝土浇筑5、干尾渣堆场的溶积及服务年限本堆场堆至940m标高时,其有效容积设计为54.25万m3,按照第5页共45页第4页共45页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共45页1000t/d;尾渣堆积干容重1.25m3计算,可服务2.05年,尾渣堆至960m标高时,其有效容积为167.68万m3,可服务6.3年。6、堆场排洪设计该干尾渣堆场初期坝高设计为20.5m,后期堆积高度设计为20m,最终坝高设计为40.5m;总容积为167.68万m3,根据最终坝高及容积确定该干尾渣堆场为4级,防洪标准为100年一遇,该尾渣堆场的汇水面积为0.17平方公里,其200年一遇的洪峰流量为0.544m3/S,本工程设计在干尾渣堆场周围设置排水沟,排水沟净断面尺寸设计为:顶宽1.5m,底宽设计为0.8m,深度设计为1.0m;在干堆场内设置内径为D=1.5m,H=2.0m的窗口式排水井一座,与排水井相连的排水管采用D=800m的钢筋混凝土满足排水要求,与排水井相连的...
