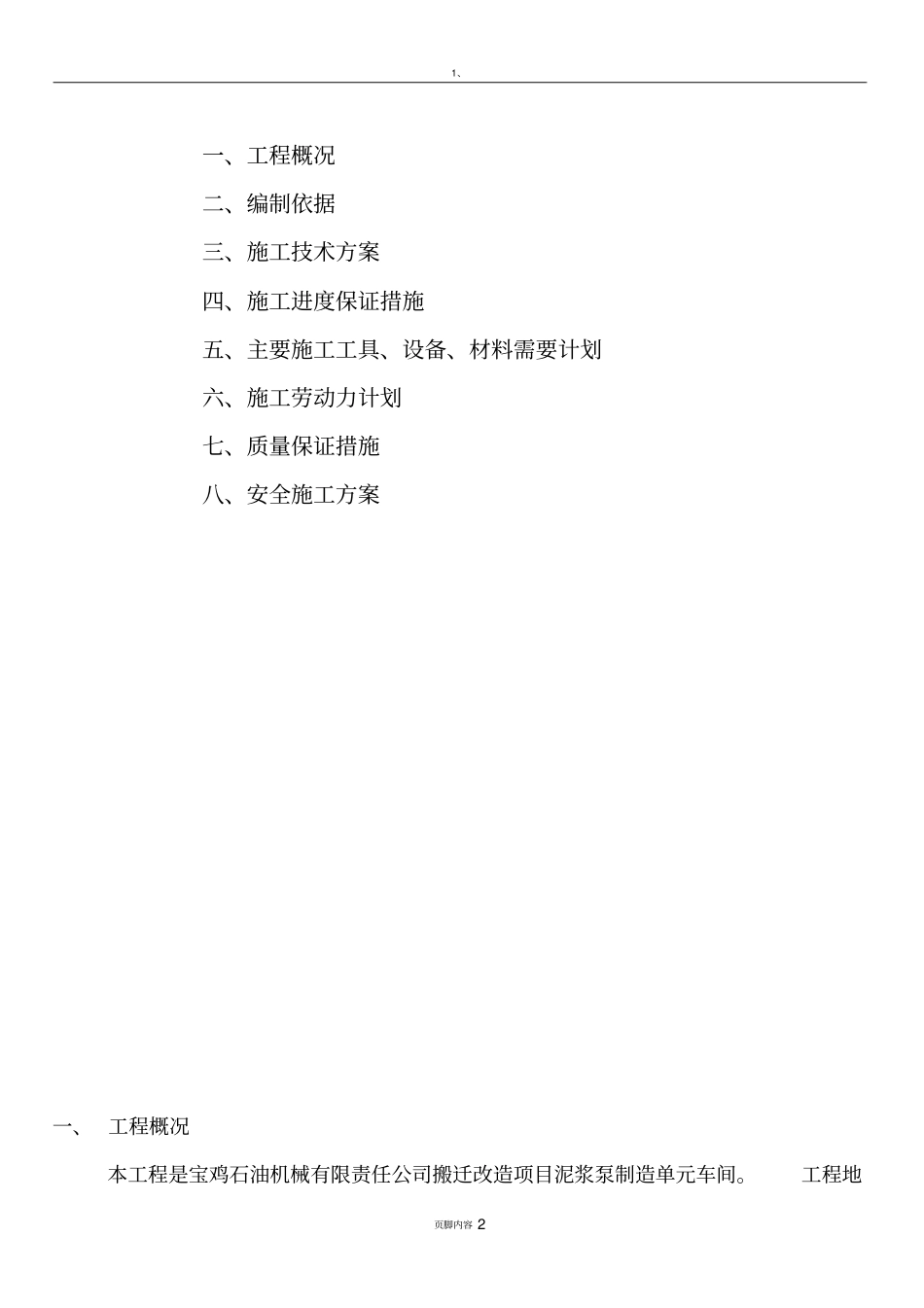

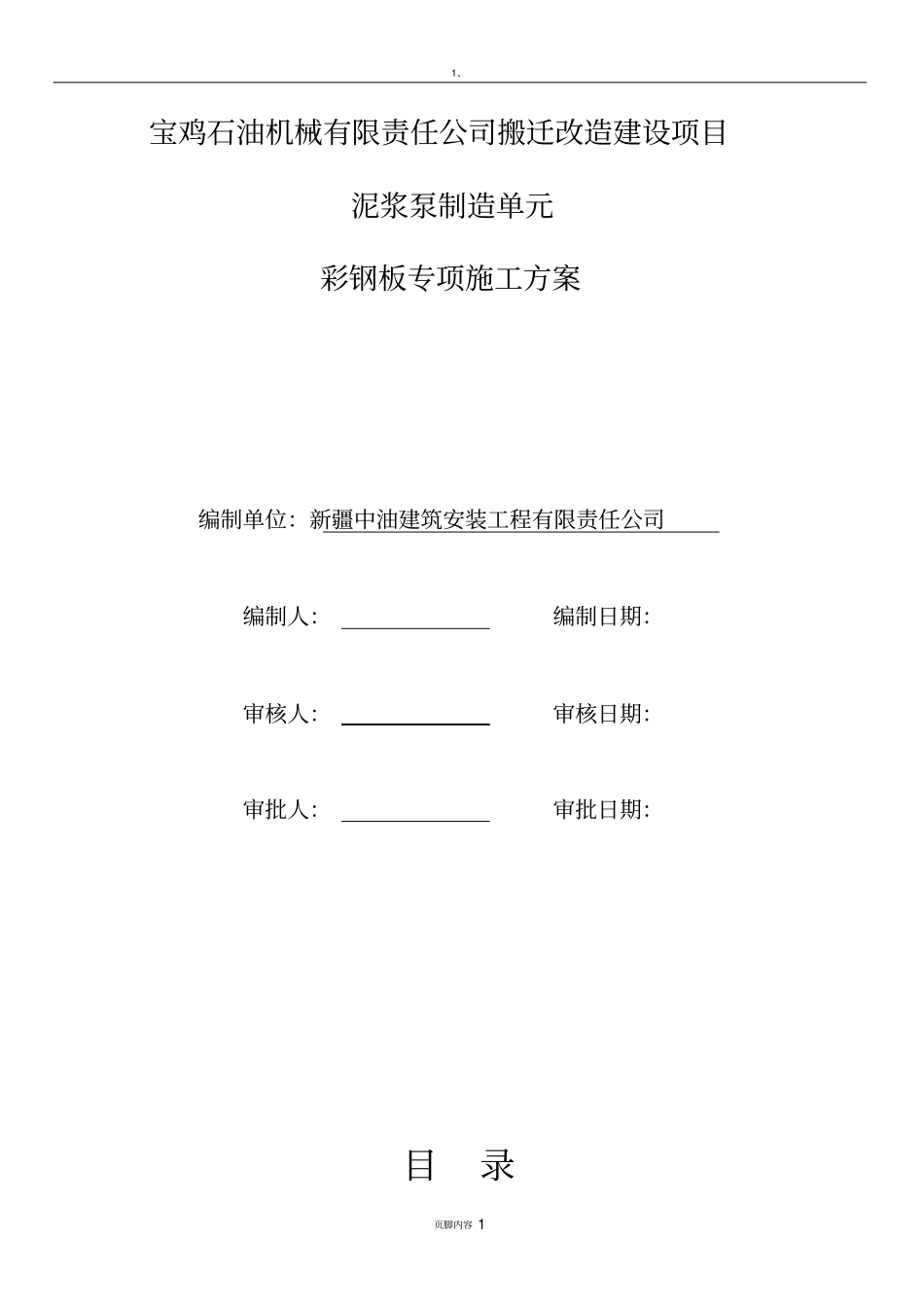

1、页脚内容1宝鸡石油机械有限责任公司搬迁改造建设项目泥浆泵制造单元彩钢板专项施工方案编制单位：新疆中油建筑安装工程有限责任公司编制人：编制日期：审核人：审核日期：审批人：审批日期：目录1、页脚内容2一、工程概况二、编制依据三、施工技术方案四、施工进度保证措施五、主要施工工具、设备、材料需要计划六、施工劳动力计划七、质量保证措施八、安全施工方案一、工程概况本工程是宝鸡石油机械有限责任公司搬迁改造项目泥浆泵制造单元车间。工程地1、页脚内容3点：宝鸡市高新开发区。主厂房纵向长225.8米，横向长180米，建筑高度18.4米，建筑面积40644平方米。Mk采用钢结构体系多跨双坡轻型门式钢架结构，跨度分别为30米，27米、24.8米，24米、18米、共8跨，屋面围护采用双层压型钢板中间加100mm玻璃丝绵现场复合。墙面采用75mm玻璃丝绵夹心复合板+内板。1.2m以下为烧结页岩多孔砖墙。门为彩夹心板大门，窗为白色硬聚氯乙烯塑钢窗。防火等级：二级。二、编制依据1、机械工业第六设计研究院泥浆泵制造单元施工图；2、《钢结构工程施工质量验收规》（GB50205-2001）3、《冷弯薄壁型钢结构设计规范》（GB5018-2002）4、《压型金属板设计施工规程》（YBJ216-88）5、《屋面工程施工质量验收规范》（GB50207-2002）三、施工技术方案1、屋面下层压型板安装屋面下层板在压型板安装中难度很大，首先考虑的是脚手架的搭设问题，再考虑压型板在适合檩条位子断、搭接。由于厂房空间高，面积大，只能搭设可移动的脚手架平台，根据厂房的特点可制作同桁车长度相同的钢结构屋架平台（见附图，经计算平台可承重8~10吨。平台上荷载：脚手架及平台板约4吨，人员6~8人，）平台两端安装四个同轨道配套的轮子，用吊车将钢结构屋架平台放置在已安装好的桁车道上，然后根据屋面下层板高度在钢屋架平台上搭设适合高度的脚手架平台，靠人力移动平台来完成每跨距件压型板安装，技术要求：压型板外助必须扣在内肋上，缝隙严实，每个波峰用30mm长的专用自攻螺钉固定，螺钉要与彩钢板的檩条垂直，并对准檩条中心，打钉前应挂线，使自攻钉打在一条直线上。螺钉帽颜色与彩板颜色一致，压型1、页脚内容4板上长度搭接必须搭在檩条上且不低在100mm.2、屋面上层压型板及墙面压型板安装A为增加屋面防水使用年限，屋面外板采用现场压制不搭接通长彩钢板。用脚手架搭。设适合的高度的平台，将压型板设备吊至平台，直接将压型彩板生产在屋面上，然后进行安装，（设备脚手架平台见具体专项施工方案）B彩板的铺设要注意常年风向，板肋搭接需要与常年风向相背，铺设保温棉，保温棉接头处用专用胶带粘封，安装固定角驰支架，把角驰支架用自攻螺钉固定在檩条上，每根檩条一均有。将每一块彩钢板安放在已固定的固定件上，然后使其与每块支架的中心肋和内肋的底槽压实，并使它们完全啮合。利用专用锁边机锁紧彩钢板的中部肋，定位下列支架每一个支撑面一个，并且使支架的连锁肋边啮合于安装好的彩钢板的外助之上，将第二块板放在第二列固定件上，内肋放在第一块钢板的外肋上，用专用锁边机将两块彩钢板和角驰支架锁成一体，重复第二块板操作方法，依次安装。沿彩钢板底部拉成一条线，校核钢板的两端是否在一条直线上。、C、所有屋脊及其它图纸上有标注处，需钢板上弯80度左右，形成档水板，在屋檐下端处下弯10度左右，形成滴水线。D外墙板，内墙板均打螺钉，其施工方法与屋面内层彩板安装类似。墙面螺钉要与彩钢板和檩打垂直，并对准檩条中凡，打钉前应挂线，使自攻钉打在一条直线上。E安装第一块板非常重要，要严格校正，以避免板安装到最后出现较大偏差。1、页脚内容5F屋面及内板每安装5-6块压型板，即需检查板两端的平整度，以保证板平行铺设。如有误差及时调整。若有少许偏斜，可微调型板。将钢板边缘以推压法向左或向右移动，以调整钢板的平行度。G泛水板：屋面泛水板搭接高度20mm,均需封胶一道，封胶位置上层10mm并以防水拉铆钉间距＠80mm固定。屋面防水重要部位，施工人员要精心施工，质检人员要重点检查，未经检查合格，不能进行下一道工序。此部分施工完成后，即不允许任何人员踩踏。H钢板上划线宜用水彩笔，不...
