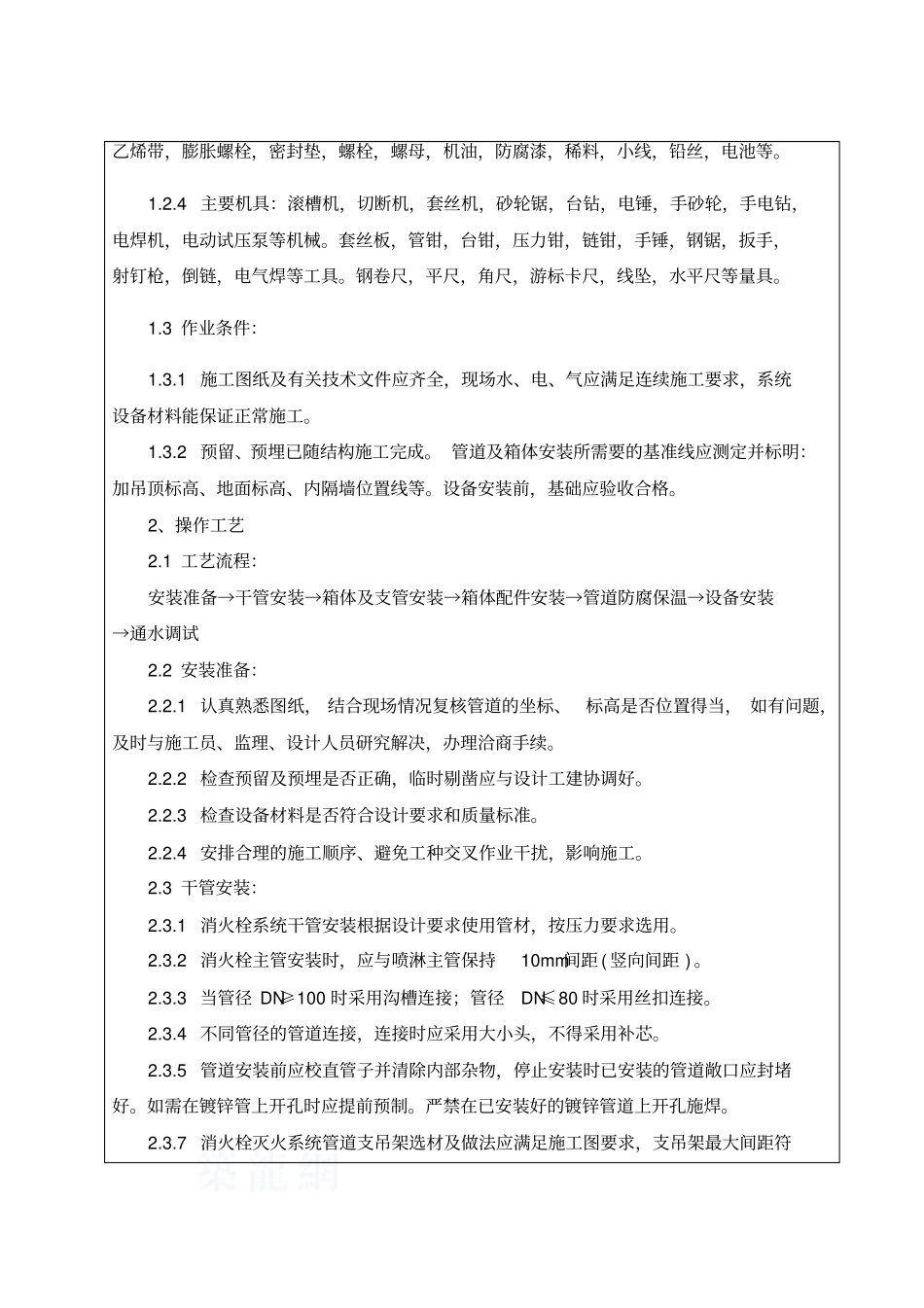

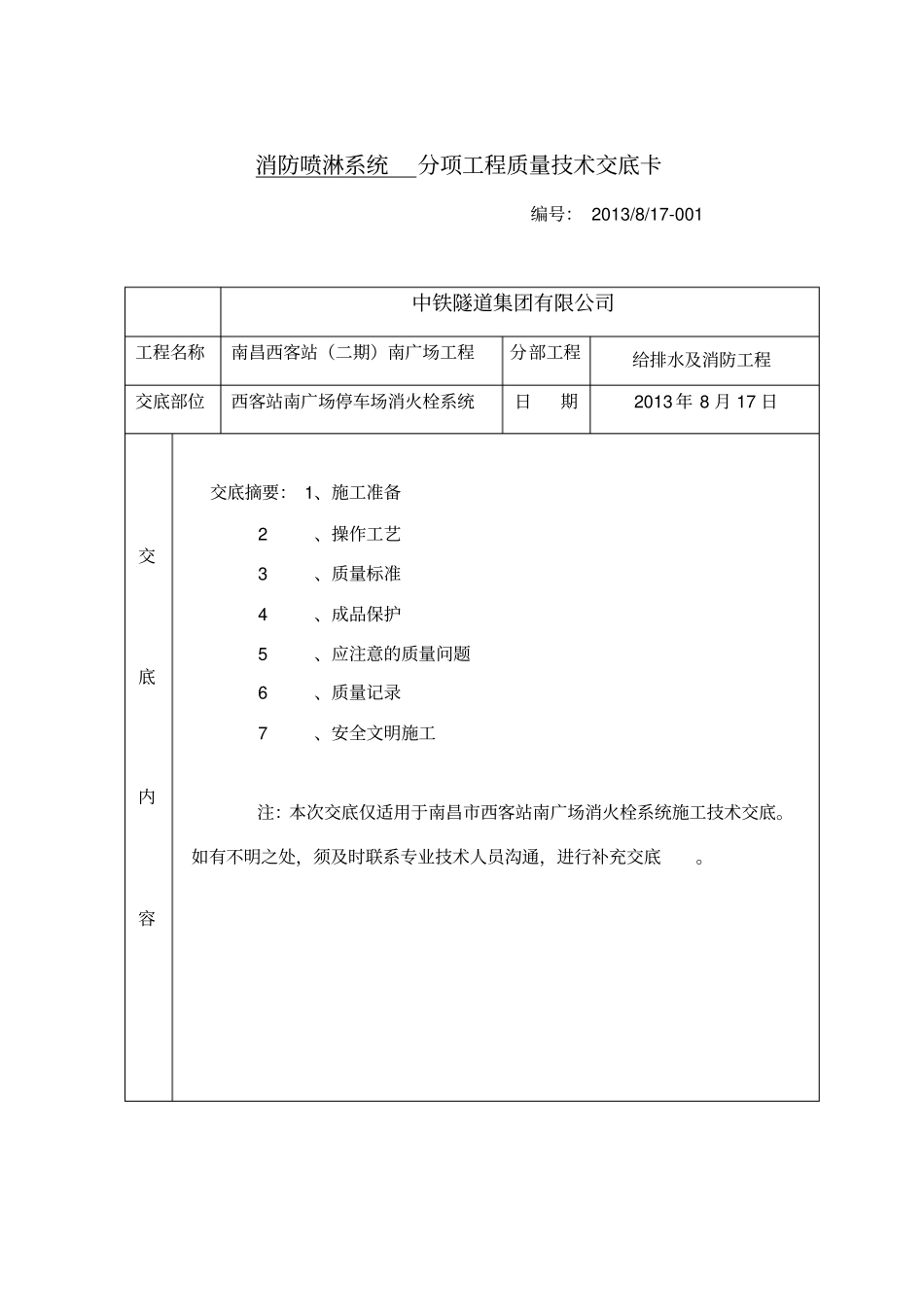

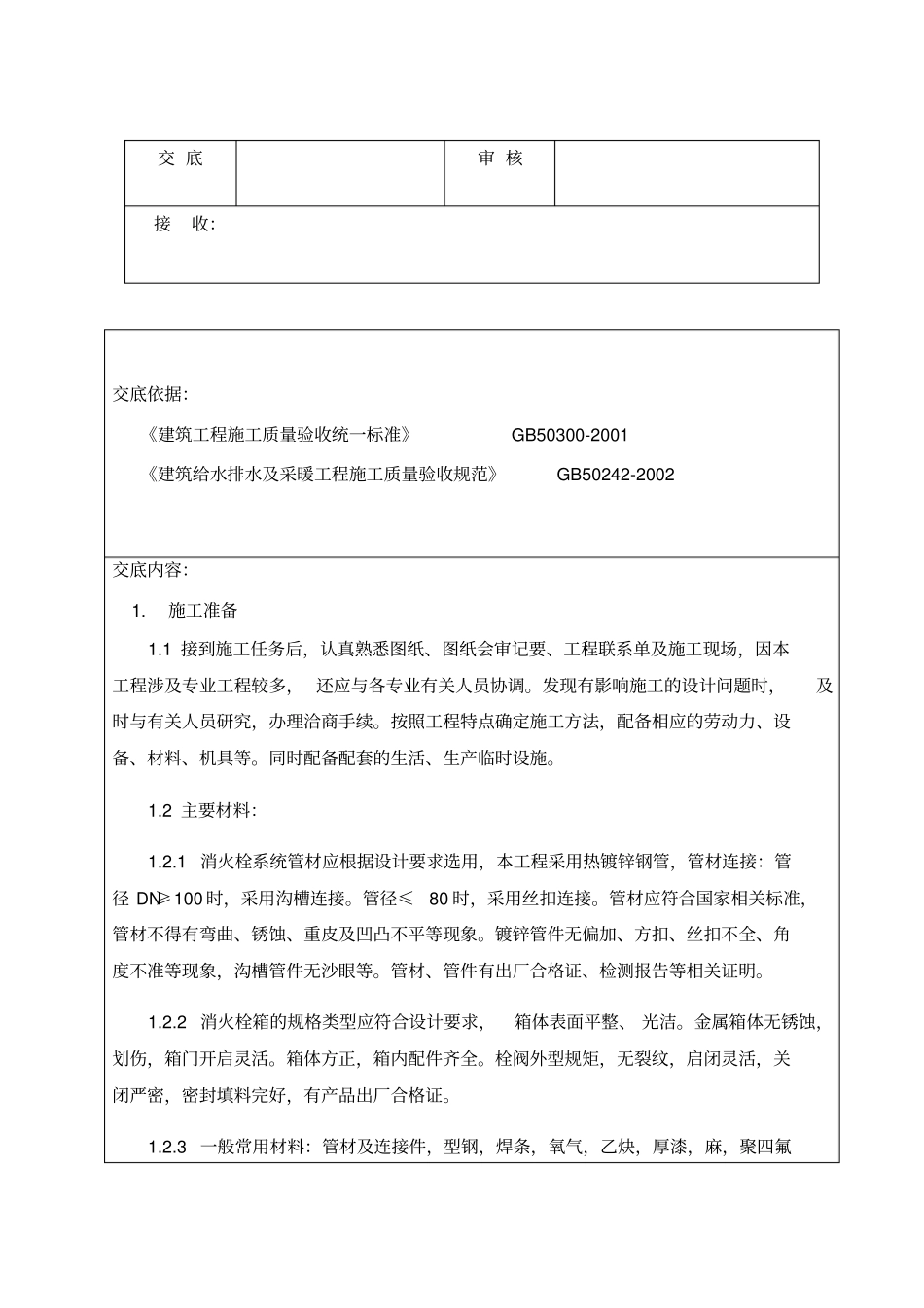

消防喷淋系统分项工程质量技术交底卡编号：2013/8/17-001中铁隧道集团有限公司工程名称南昌西客站（二期）南广场工程分部工程给排水及消防工程交底部位西客站南广场停车场消火栓系统日期2013年8月17日交底内容交底摘要：1、施工准备2、操作工艺3、质量标准4、成品保护5、应注意的质量问题6、质量记录7、安全文明施工注：本次交底仅适用于南昌市西客站南广场消火栓系统施工技术交底。如有不明之处，须及时联系专业技术人员沟通，进行补充交底。交底审核接收：交底依据：《建筑工程施工质量验收统一标准》GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002交底内容：1.施工准备1.1接到施工任务后，认真熟悉图纸、图纸会审记要、工程联系单及施工现场，因本工程涉及专业工程较多，还应与各专业有关人员协调。发现有影响施工的设计问题时，及时与有关人员研究，办理洽商手续。按照工程特点确定施工方法，配备相应的劳动力、设备、材料、机具等。同时配备配套的生活、生产临时设施。1.2主要材料：1.2.1消火栓系统管材应根据设计要求选用，本工程采用热镀锌钢管，管材连接：管径DN≥100时，采用沟槽连接。管径≤80时，采用丝扣连接。管材应符合国家相关标准，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。镀锌管件无偏加、方扣、丝扣不全、角度不准等现象，沟槽管件无沙眼等。管材、管件有出厂合格证、检测报告等相关证明。1.2.2消火栓箱的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。1.2.3一般常用材料：管材及连接件，型钢，焊条，氧气，乙炔，厚漆，麻，聚四氟乙烯带，膨胀螺栓，密封垫，螺栓，螺母，机油，防腐漆，稀料，小线，铅丝，电池等。1.2.4主要机具：滚槽机，切断机，套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。钢卷尺，平尺，角尺，游标卡尺，线坠，水平尺等量具。1.3作业条件：1.3.1施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。1.3.2预留、预埋已随结构施工完成。管道及箱体安装所需要的基准线应测定并标明：加吊顶标高、地面标高、内隔墙位置线等。设备安装前，基础应验收合格。2、操作工艺2.1工艺流程：安装准备→干管安装→箱体及支管安装→箱体配件安装→管道防腐保温→设备安装→通水调试2.2安装准备：2.2.1认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与施工员、监理、设计人员研究解决，办理洽商手续。2.2.2检查预留及预埋是否正确，临时剔凿应与设计工建协调好。2.2.3检查设备材料是否符合设计要求和质量标准。2.2.4安排合理的施工顺序、避免工种交叉作业干扰，影响施工。2.3干管安装：2.3.1消火栓系统干管安装根据设计要求使用管材，按压力要求选用。2.3.2消火栓主管安装时，应与喷淋主管保持10mm间距(竖向间距)。2.3.3当管径DN≥100时采用沟槽连接；管径DN≤80时采用丝扣连接。2.3.4不同管径的管道连接，连接时应采用大小头，不得采用补芯。2.3.5管道安装前应校直管子并清除内部杂物，停止安装时已安装的管道敞口应封堵好。如需在镀锌管上开孔时应提前预制。严禁在已安装好的镀锌管道上开孔施焊。2.3.7消火栓灭火系统管道支吊架选材及做法应满足施工图要求，支吊架最大间距符合下列规定：公称直径（mm）：65100150最大间距（m）：3332.3.8干管用沟槽连接，每根配管长度不宜超过6m，直管段可把几根连接在一起使用倒链安装，但不宜过长。也可调直后编号依顺序安装，吊装时应先吊起管道一端，待稳定后再吊起另一端。2.3.8.1水平安装管道的卡架一般以吊架为主，每段干管应设1个防晃支架。管道改变方向时，应增设防晃支架。在接口、弯头、三通、阀门及伸缩节处应单独设置支吊架。2.3.8.2立管暗装在竖井内时，在管井内预埋铁件上安装卡架固定，安装位置距地面或楼面距离宜为1.5~1.8m，层高超过5m...
