包装印刷包装印刷之BOPP基本内容材料VIP免费

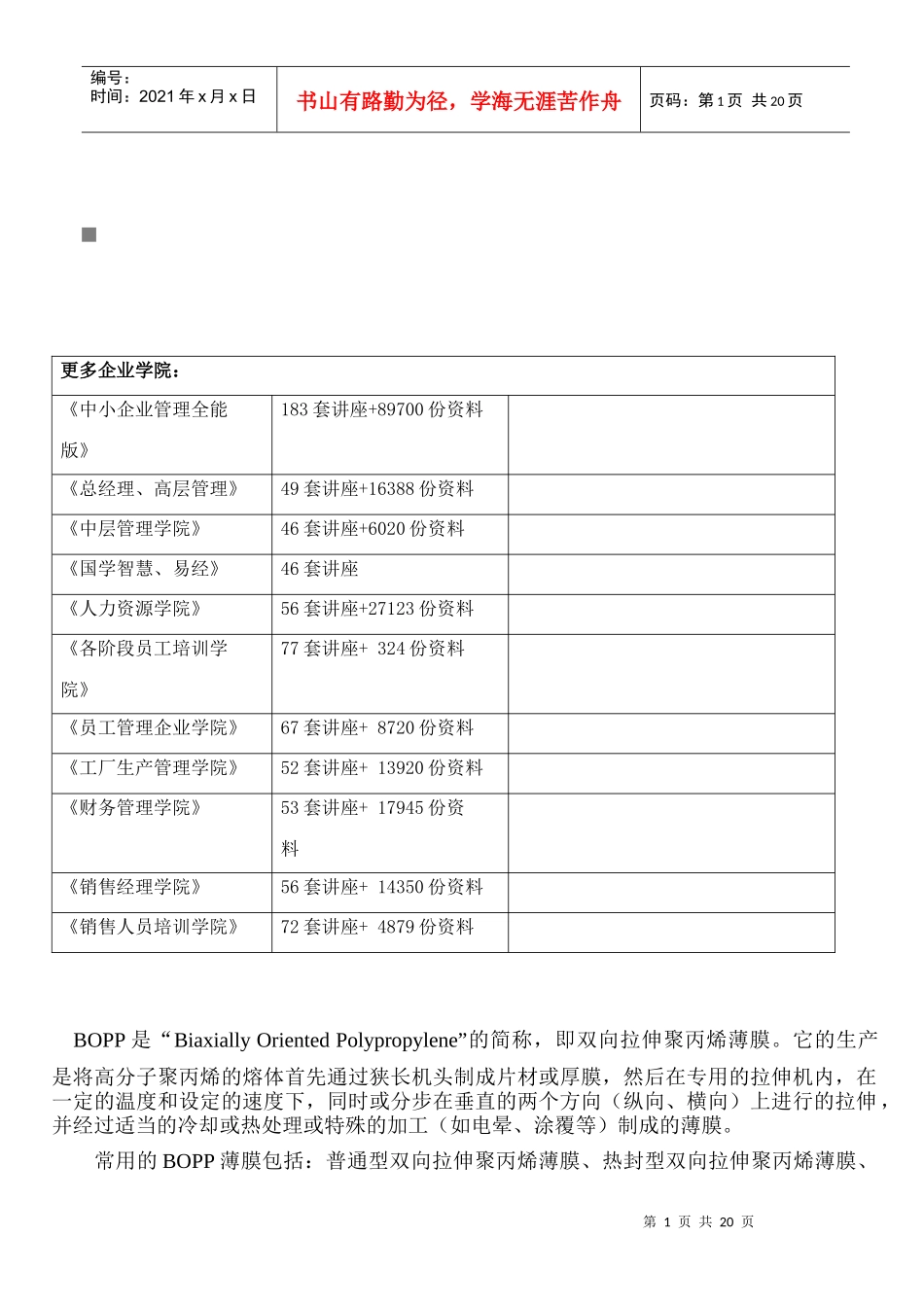

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料BOPP是“BiaxiallyOrientedPolypropylene”的简称，即双向拉伸聚丙烯薄膜。它的生产是将高分子聚丙烯的熔体首先通过狭长机头制成片材或厚膜，然后在专用的拉伸机内，在一定的温度和设定的速度下，同时或分步在垂直的两个方向（纵向、横向）上进行的拉伸，并经过适当的冷却或热处理或特殊的加工（如电晕、涂覆等）制成的薄膜。常用的BOPP薄膜包括：普通型双向拉伸聚丙烯薄膜、热封型双向拉伸聚丙烯薄膜、第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页香烟包装膜、双向拉伸聚丙烯珠光膜、双向拉伸聚丙烯金属化膜、消光膜等。各种薄膜的性能参数和主要用途如下：普通型BOPP薄膜用途：主要用于印刷、制袋、作胶粘带以及与其它基材的复合。性能：*高透明度和光泽度*优异的油墨和涂层附着力*优异的水蒸汽和油脂阻隔性能*低静电性能常用厚度：15、19、20、25、28、35、38、40、45μm厚度公差：±3%（β射线测厚）性能单位典型数值拉伸强度MDMPa≥130TD≥220断裂伸长率MD%≤180TD≤65热收缩率MD%≤4TD≤2.5摩擦系数Static≤0.7Kinematics≤0.7雾度12-30μm%≤1.531-60μm≤2.5光泽度%≥85润湿张力mN/m≥38透湿量g/(m2·24h·0.1mm)≤2BOPP热封膜用途：主要用于印刷、制袋等。性能：*高清晰度和光泽度*优异的热封强度*优异印刷性能*良好的抗静电性能和爽滑性能常用厚度：20、25、30、40、45μm厚度公差：±3%（β射线测厚）性能单位典型数值第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页拉伸强度MDMPa≥120TD≥220断裂伸长率MD%≤180TD≤80热收缩率MD%≤5TD≤4摩擦系数静≤0.8动≤0.8雾度%≤4热封强度N/15mm≥2.0润湿张力mN/m≥38透湿量g/(m2·24h·0.1mm)≤2.0BOPP香烟包装膜用途：用于高速香烟包装。性能：*高透明度和光泽度*优异的热封强度*高水蒸汽阻隔性能*优异的挺度*优异的包装平展性*适宜高速包装常用厚度：21、22、23、25μm厚度公差：±3%（β射线测厚）性能单位典型数值拉伸强度MDMPa≥125TD≥220断裂伸长率MD%≤220TD≤80热收缩率MD%≤4.5TD≤3.5摩擦系数动≤0.28杨氏模量MDN/mm2≥2200雾度%≤4热封强度N/15mm≥2.5第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页光泽度%≥80透湿量g/(m2·24h·0.1mm)≤2.0BOPP珠光膜用途：用于印刷后的食品及生活用品包装。性能：*优良的热封强度*优异的紫外线阻隔性能*珍珠光泽的高档外观*高阻隔性常用厚度：20、25、30、35、40、45μm厚度公差：±3%（β射线测厚）性能单位典型数值一层三层拉伸强度MDMPa≥95≥70TD≥140≥120断裂伸长率MD%≤160≤150TD≤70≤60热收缩率MD%≤5≤5TD≤4≤4摩擦系数Static≤0.7≤0.7Kinematics≤0.7≤0.7透光率20-24μm%≤65≤6525-50μm≤60≤60表观密度20-24μmg/cm3≤0.85≤0.8025-50μm≤0.8≤0.75润湿张力mN/m≥38≥38热封强度N/15mm--≥1.5光泽度%≥60≥40BOPP金属化膜用途：用作真空镀金属、辐射、防伪的基材，食品包装。性能：*优良的热封强度*优异的金属附着力和光泽度*优良的无墨印刷效果常用厚度：20、25、30、40、45μm第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页厚度公差：±3%（β射线测厚）性能单位典型数值20-30μm31-50μm拉伸强度MDMPa≥120≥130TD≥200≥220断裂伸长率MD%≤200≤220TD≤75≤80热收缩率MD%≤4≤3TD≤2.5≤2摩擦系...
