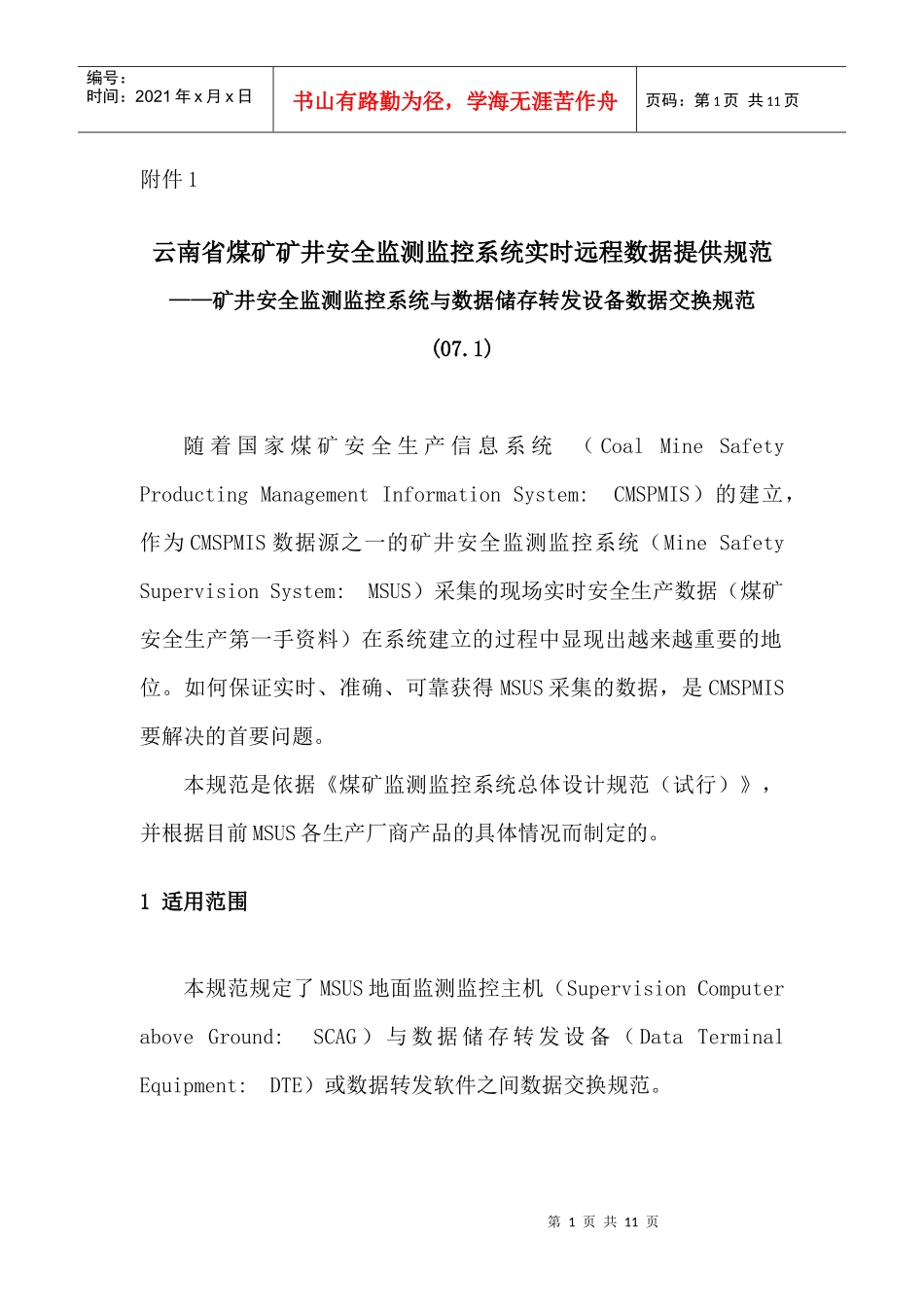

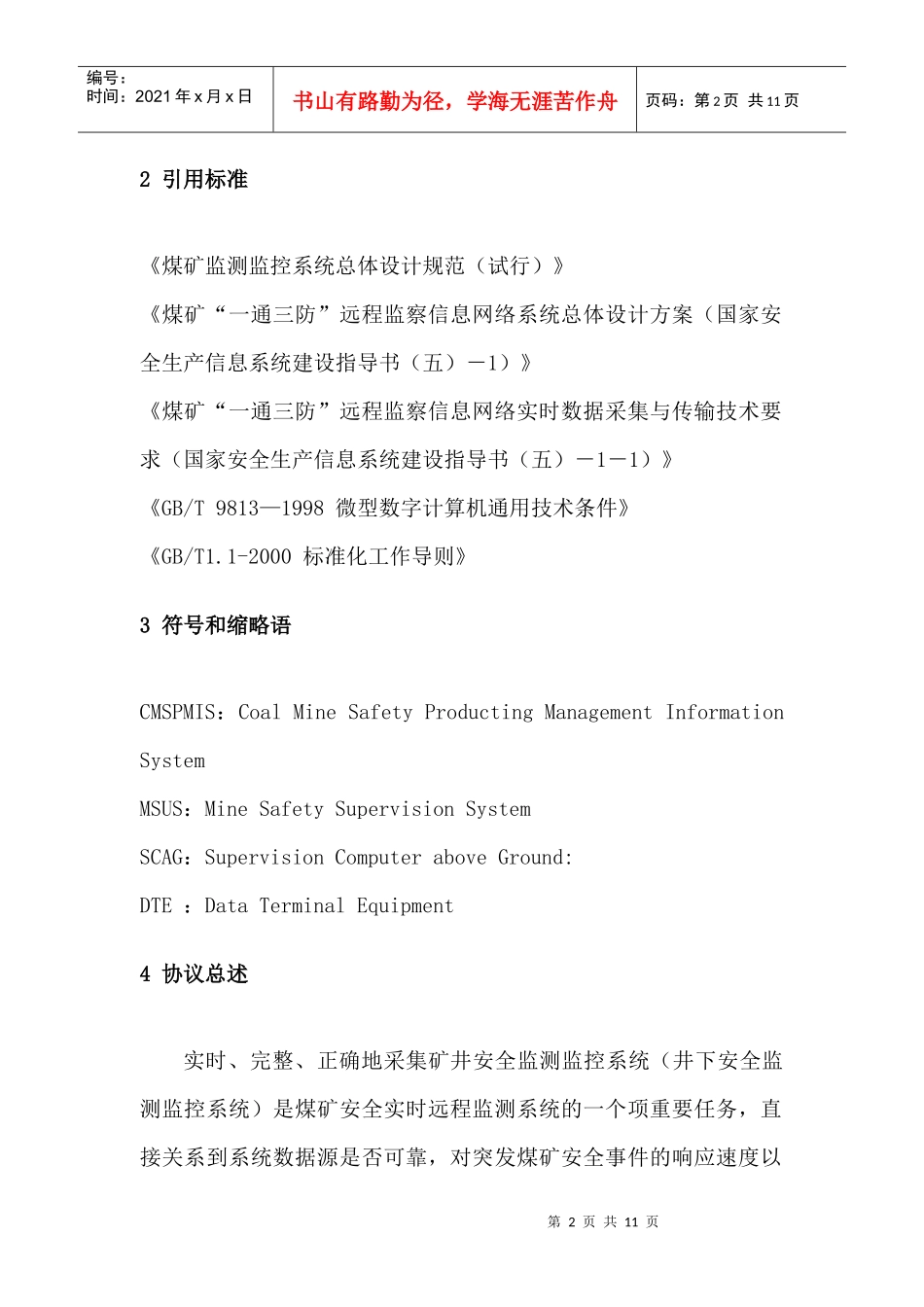

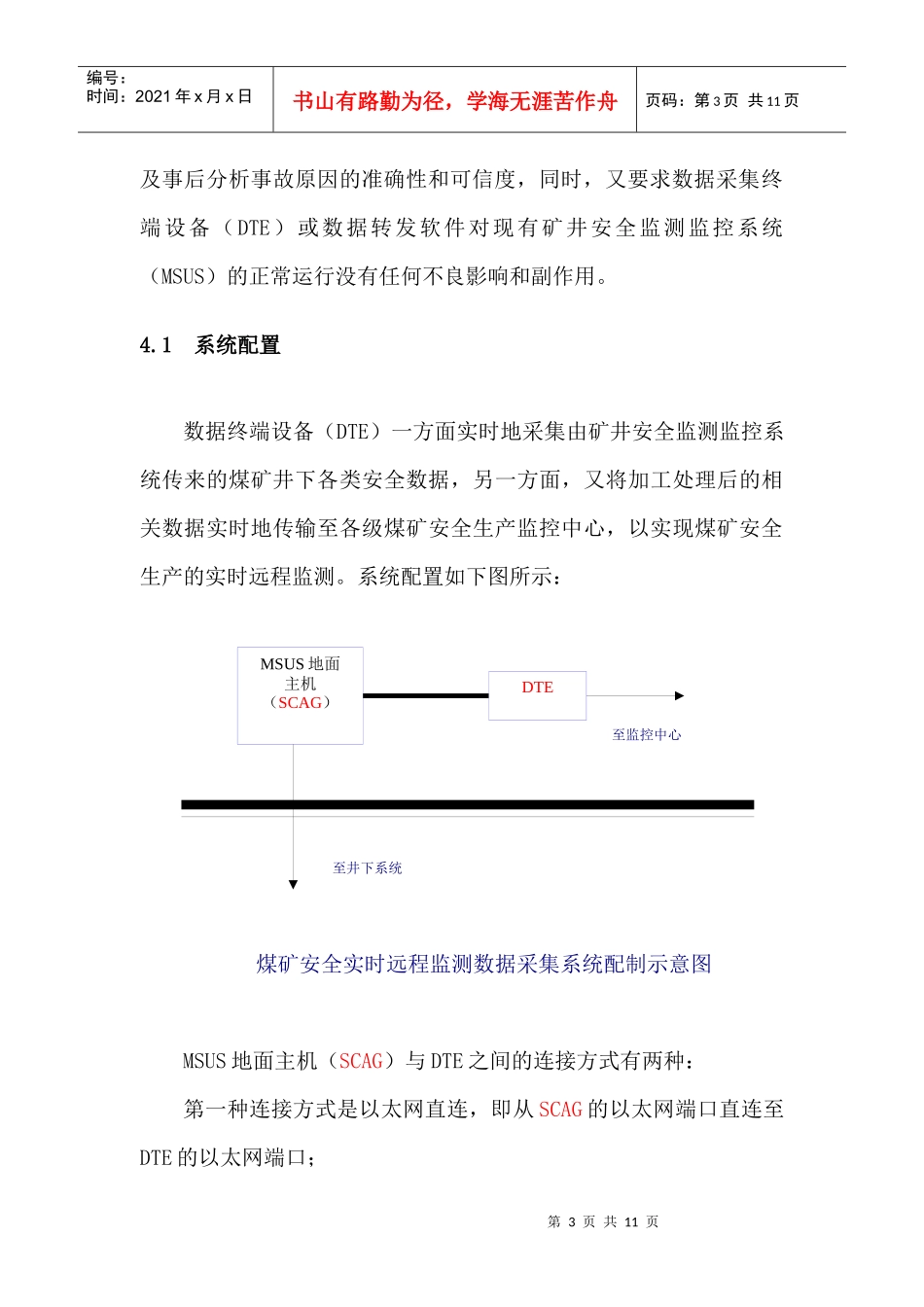

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页附件1云南省煤矿矿井安全监测监控系统实时远程数据提供规范——矿井安全监测监控系统与数据储存转发设备数据交换规范(07.1)随着国家煤矿安全生产信息系统（CoalMineSafetyProductingManagementInformationSystem:CMSPMIS）的建立，作为CMSPMIS数据源之一的矿井安全监测监控系统（MineSafetySupervisionSystem:MSUS）采集的现场实时安全生产数据（煤矿安全生产第一手资料）在系统建立的过程中显现出越来越重要的地位。如何保证实时、准确、可靠获得MSUS采集的数据，是CMSPMIS要解决的首要问题。本规范是依据《煤矿监测监控系统总体设计规范（试行）》，并根据目前MSUS各生产厂商产品的具体情况而制定的。1适用范围本规范规定了MSUS地面监测监控主机（SupervisionComputeraboveGround:SCAG）与数据储存转发设备（DataTerminalEquipment:DTE）或数据转发软件之间数据交换规范。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2引用标准《煤矿监测监控系统总体设计规范（试行）》《煤矿“一通三防”远程监察信息网络系统总体设计方案（国家安全生产信息系统建设指导书（五）－1）》《煤矿“一通三防”远程监察信息网络实时数据采集与传输技术要求（国家安全生产信息系统建设指导书（五）－1－1）》《GB/T9813—1998微型数字计算机通用技术条件》《GB/T1.1-2000标准化工作导则》3符号和缩略语CMSPMIS：CoalMineSafetyProductingManagementInformationSystemMSUS：MineSafetySupervisionSystemSCAG：SupervisionComputeraboveGround:DTE：DataTerminalEquipment4协议总述实时、完整、正确地采集矿井安全监测监控系统（井下安全监测监控系统）是煤矿安全实时远程监测系统的一个项重要任务，直接关系到系统数据源是否可靠，对突发煤矿安全事件的响应速度以第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页及事后分析事故原因的准确性和可信度，同时，又要求数据采集终端设备（DTE）或数据转发软件对现有矿井安全监测监控系统（MSUS）的正常运行没有任何不良影响和副作用。4.1系统配置数据终端设备（DTE）一方面实时地采集由矿井安全监测监控系统传来的煤矿井下各类安全数据，另一方面，又将加工处理后的相关数据实时地传输至各级煤矿安全生产监控中心，以实现煤矿安全生产的实时远程监测。系统配置如下图所示：煤矿安全实时远程监测数据采集系统配制示意图MSUS地面主机（SCAG）与DTE之间的连接方式有两种：第一种连接方式是以太网直连，即从SCAG的以太网端口直连至DTE的以太网端口；MSUS地面主机（SCAG）DTE至井下系统至监控中心第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页第二种连接方式是SCAG连到以太网交换机或集线器，即SCAG和DTE均以局域网工作站的形式连接。4.2数据交换方式SCAG与DTE之间的数据交换采用文件交换形式或向串口发送数据包方式，即SCAG产生两个数据文件（这些文件为设备安装信息文件和传感器实时数据文件），按指定路径和文件名（如：c:\data\dev.xml和c:\data\rtdata.xml）存放到MSUS地面主机的硬盘上，DTE常驻内存接收程序实时读取这些文件。MSUS地面主机内的软件可任意设置交换共享文件（dev.xml、rtdata.xml）的存放路径（缺省路径为：c:\data\dev.xml和c:\data\rtdata.xml）。作为另外一种选择，MSUS地面主机内的软件，可以支持以XML格式方式向网络的IP地址（MSUS地面主机内的软件支持设定IP地址）或向空闲串口发送实时数据包（用“煤矿编码”标识的rtdata.xml文件，如：530125010010100rtdata.xml）{当设备安装信息文件（dev.xml）发生改变后，发送用“煤矿编码”标识的dev.xml文件，如：530125010010100dev.xml）}。4.3数据交换结构定义MSUS实时采集井下传感器采集的各类数据，这类数据是时刻变化的，一个巡检周期（如：每20秒）更新一次；而MSUS的安装信第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为...
