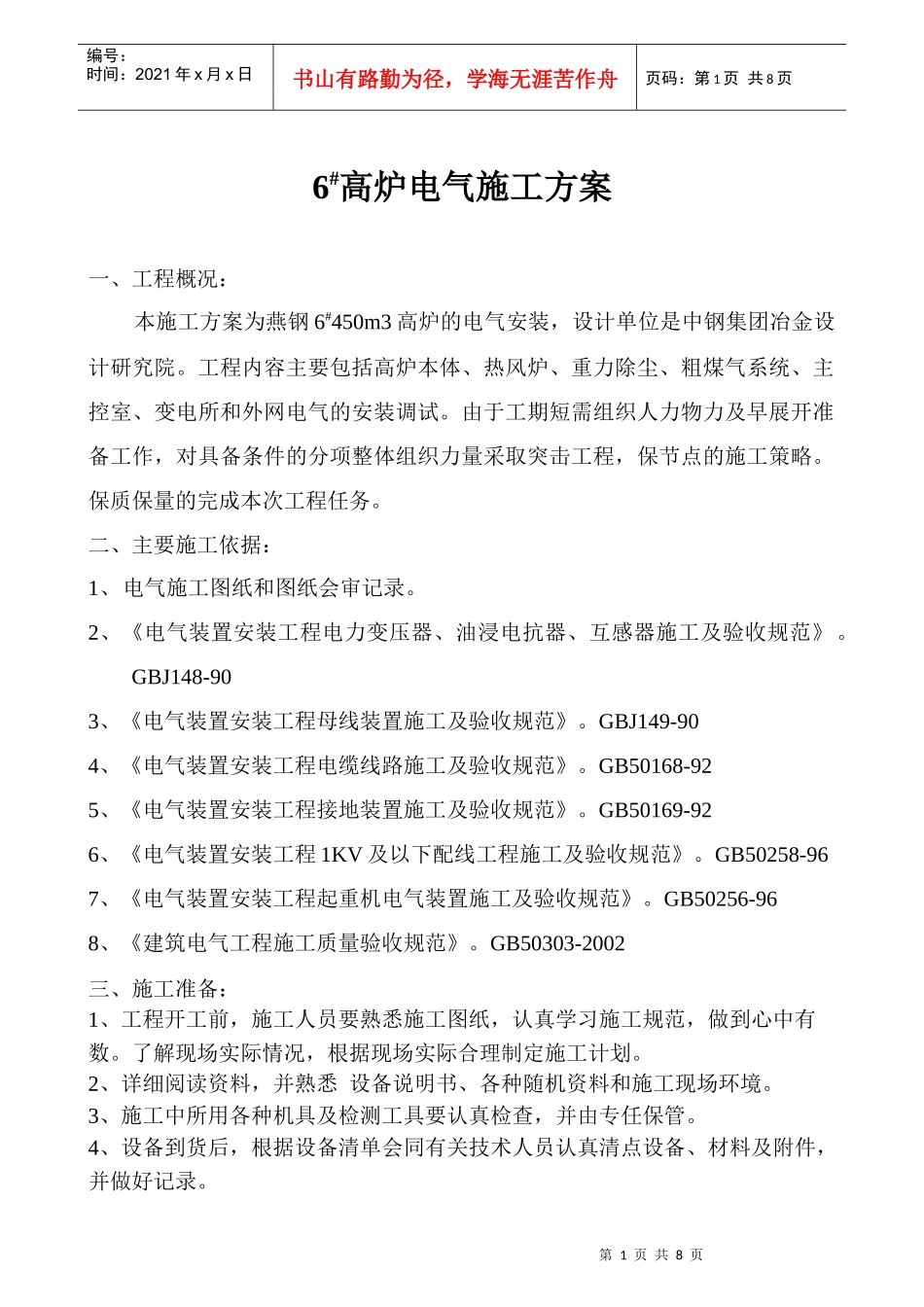

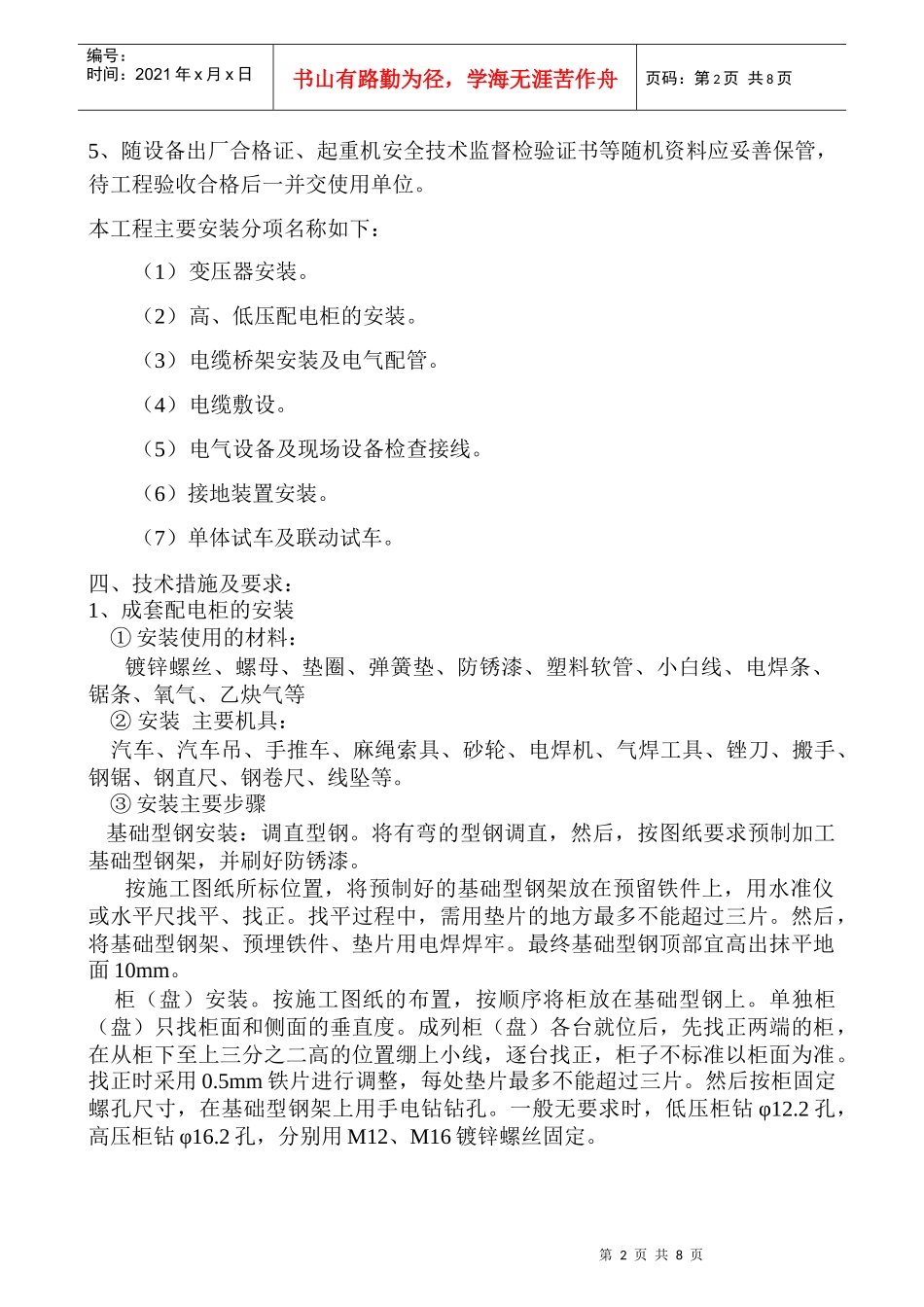

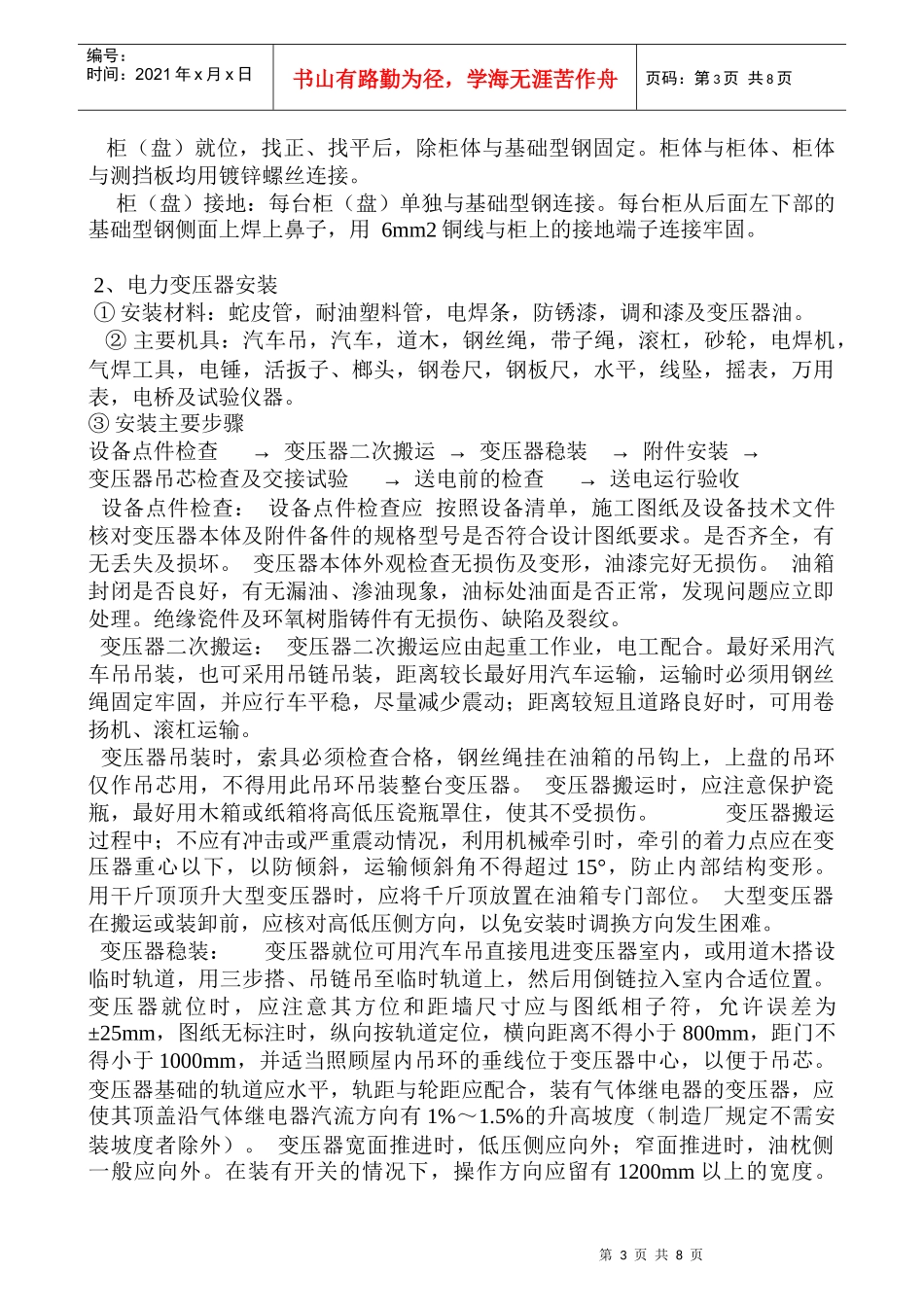

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页6#高炉电气施工方案一、工程概况：本施工方案为燕钢6#450m3高炉的电气安装，设计单位是中钢集团冶金设计研究院。工程内容主要包括高炉本体、热风炉、重力除尘、粗煤气系统、主控室、变电所和外网电气的安装调试。由于工期短需组织人力物力及早展开准备工作，对具备条件的分项整体组织力量采取突击工程，保节点的施工策略。保质保量的完成本次工程任务。二、主要施工依据：1、电气施工图纸和图纸会审记录。2、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》。GBJ148-903、《电气装置安装工程母线装置施工及验收规范》。GBJ149-904、《电气装置安装工程电缆线路施工及验收规范》。GB50168-925、《电气装置安装工程接地装置施工及验收规范》。GB50169-926、《电气装置安装工程1KV及以下配线工程施工及验收规范》。GB50258-967、《电气装置安装工程起重机电气装置施工及验收规范》。GB50256-968、《建筑电气工程施工质量验收规范》。GB50303-2002三、施工准备：1、工程开工前，施工人员要熟悉施工图纸，认真学习施工规范，做到心中有数。了解现场实际情况，根据现场实际合理制定施工计划。2、详细阅读资料，并熟悉设备说明书、各种随机资料和施工现场环境。3、施工中所用各种机具及检测工具要认真检查，并由专任保管。4、设备到货后，根据设备清单会同有关技术人员认真清点设备、材料及附件，并做好记录。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页5、随设备出厂合格证、起重机安全技术监督检验证书等随机资料应妥善保管，待工程验收合格后一并交使用单位。本工程主要安装分项名称如下：（1）变压器安装。（2）高、低压配电柜的安装。（3）电缆桥架安装及电气配管。（4）电缆敷设。（5）电气设备及现场设备检查接线。（6）接地装置安装。（7）单体试车及联动试车。四、技术措施及要求：1、成套配电柜的安装①安装使用的材料：镀锌螺丝、螺母、垫圈、弹簧垫、防锈漆、塑料软管、小白线、电焊条、锯条、氧气、乙炔气等②安装主要机具：汽车、汽车吊、手推车、麻绳索具、砂轮、电焊机、气焊工具、锉刀、搬手、钢锯、钢直尺、钢卷尺、线坠等。③安装主要步骤基础型钢安装：调直型钢。将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片的地方最多不能超过三片。然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm。柜（盘）安装。按施工图纸的布置，按顺序将柜放在基础型钢上。单独柜（盘）只找柜面和侧面的垂直度。成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，柜子不标准以柜面为准。找正时采用0.5mm铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。一般无要求时，低压柜钻φ12.2孔，高压柜钻φ16.2孔，分别用M12、M16镀锌螺丝固定。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页柜（盘）就位，找正、找平后，除柜体与基础型钢固定。柜体与柜体、柜体与测挡板均用镀锌螺丝连接。柜（盘）接地：每台柜（盘）单独与基础型钢连接。每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6mm2铜线与柜上的接地端子连接牢固。2、电力变压器安装①安装材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油。②主要机具：汽车吊，汽车，道木，钢丝绳，带子绳，滚杠，砂轮，电焊机，气焊工具，电锤，活扳子、榔头，钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。③安装主要步骤设备点件检查→变压器二次搬运→变压器稳装→附件安装→变压器吊芯检查及交接试验→送电前的检查→送电运行验收设备点件检查：设备点件检查应按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合...
