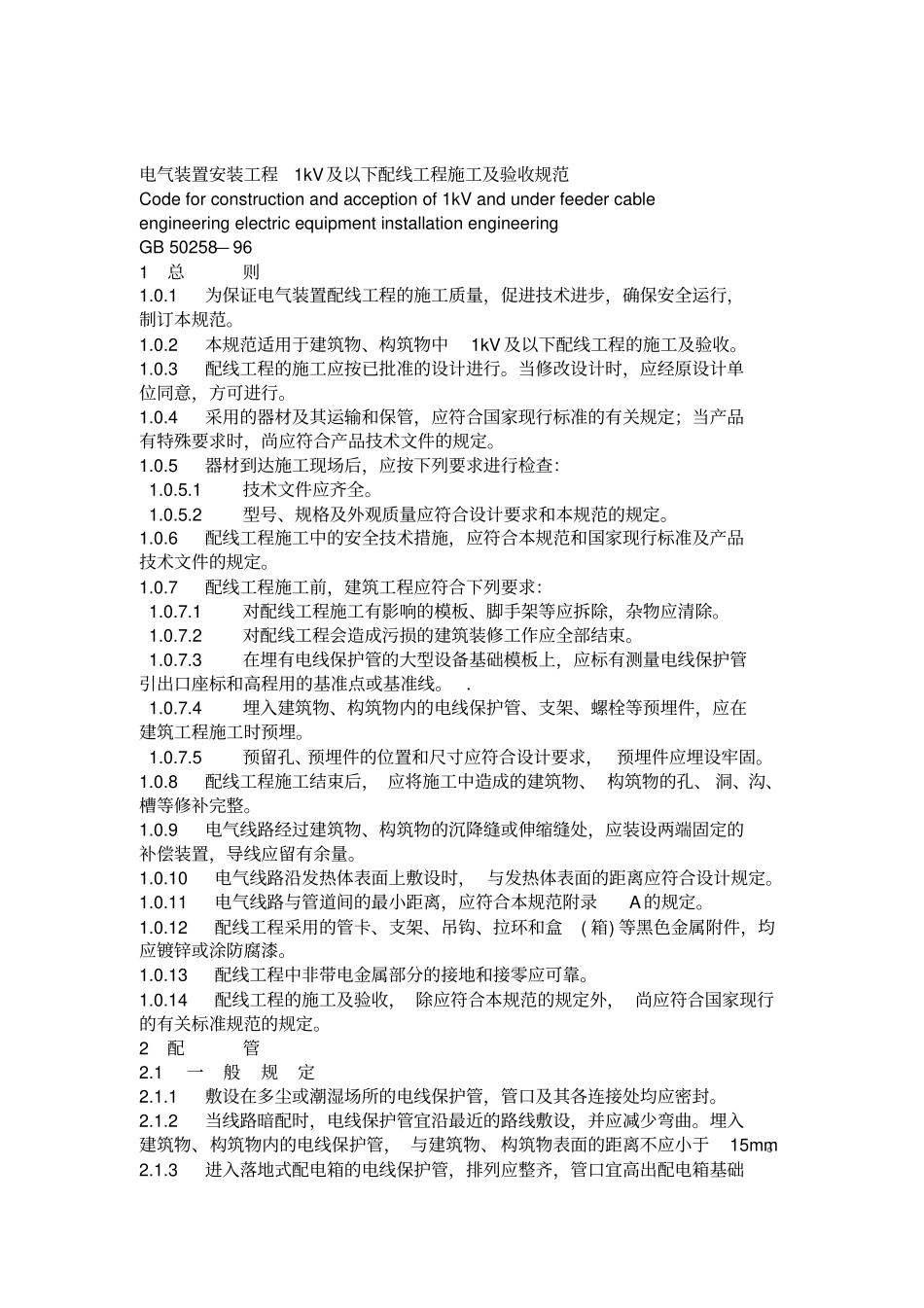

电气装置安装工程1kV及以下配线工程施工及验收规范Codeforconstructionandacceptionof1kVandunderfeedercableengineeringelectricequipmentinstallationengineeringGB50258—961总则1.0.1为保证电气装置配线工程的施工质量，促进技术进步，确保安全运行，制订本规范。1.0.2本规范适用于建筑物、构筑物中1kV及以下配线工程的施工及验收。1.0.3配线工程的施工应按已批准的设计进行。当修改设计时，应经原设计单位同意，方可进行。1.0.4采用的器材及其运输和保管，应符合国家现行标准的有关规定；当产品有特殊要求时，尚应符合产品技术文件的规定。1.0.5器材到达施工现场后，应按下列要求进行检查：1.0.5.1技术文件应齐全。1.0.5.2型号、规格及外观质量应符合设计要求和本规范的规定。1.0.6配线工程施工中的安全技术措施，应符合本规范和国家现行标准及产品技术文件的规定。1.0.7配线工程施工前，建筑工程应符合下列要求：1.0.7.1对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。1.0.7.2对配线工程会造成污损的建筑装修工作应全部结束。1.0.7.3在埋有电线保护管的大型设备基础模板上，应标有测量电线保护管引出口座标和高程用的基准点或基准线。．1.0.7.4埋入建筑物、构筑物内的电线保护管、支架、螺栓等预埋件，应在建筑工程施工时预埋。1.0.7.5预留孔、预埋件的位置和尺寸应符合设计要求，预埋件应埋设牢固。1.0.8配线工程施工结束后，应将施工中造成的建筑物、构筑物的孔、洞、沟、槽等修补完整。1.0.9电气线路经过建筑物、构筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置，导线应留有余量。1.0.10电气线路沿发热体表面上敷设时，与发热体表面的距离应符合设计规定。1.0.11电气线路与管道间的最小距离，应符合本规范附录A的规定。1.0.12配线工程采用的管卡、支架、吊钩、拉环和盒(箱)等黑色金属附件，均应镀锌或涂防腐漆。1.0.13配线工程中非带电金属部分的接地和接零应可靠。1.0.14配线工程的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关标准规范的规定。2配管2.1一般规定2.1.1敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封。2.1.2当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。2.1.3进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50~80mm。2.1.4电线保护管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应采取保护措施。2.1.5电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。2.1.6电线保护管的弯曲半径应符合下列规定：2.1.6.1当线路明配时，弯曲半径不宜小于管外径的6倍；当两个接线盒间倍。4只有一个弯曲时，其弯曲半径不宜小于管外径的．2.1.6.2当线路暗配时，弯曲半径不应小于管外径的6倍；当埋设于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。2.1.7当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线：2.1.7.1管长度每超过30m，无弯曲。2.1.7.2管长度每超过20m，有一个弯曲。2.1.7.3管长度每超过15m，有二个弯曲。2.1.7.4管长度每超过8m，有三个弯曲。2.1.8垂直敷设的电线保护管遇下列情况之一时，应增设固定导线用的拉线盒：2及以下，长度每超过30m。管内导线截面为50mm2.1.8.12，长度每超过20m。管内导线截面为70~95mm2.1.8.22，长度每超过18m120~240mm。2.1.8.3管内导线截面为2.1.9水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。TNSTNCS系统中，当金属电线保护管、金属盒(箱—)2.1.10在——、、塑料电线保护管、塑料盒(箱)混合使用时，金属电线保护管和金属盒(箱)必须与保护地PE线)(线有可靠的电气连接。2.2钢管敷设2.2.1潮湿场所和直埋于地下的电线保护管，应采用厚壁钢管或防液型可挠金属电线保护管；干燥场所的电线保护管宜采用薄壁钢管或可挠金属电线保护管。2.2.2钢管的内壁、外壁均应作防腐处理。当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土...
