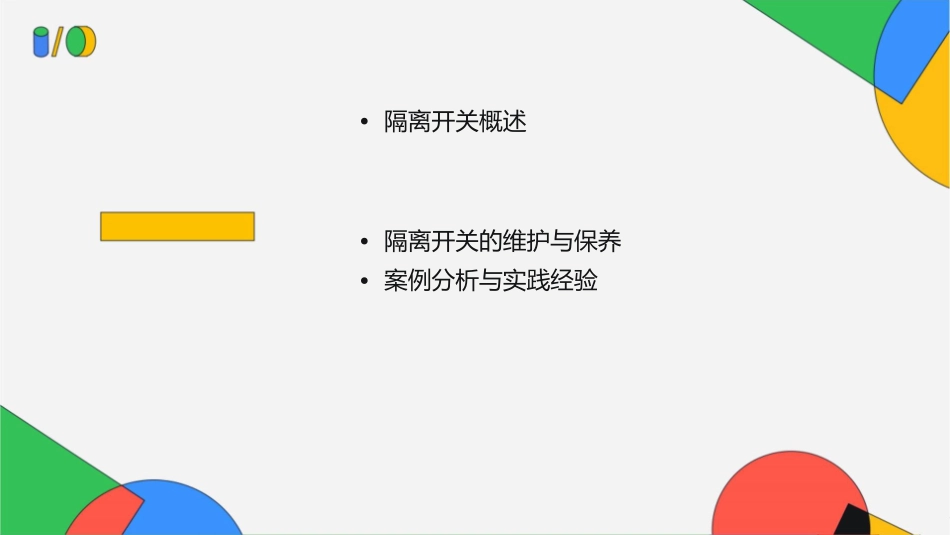

2023REPORTING隔离开关检修调整课件•隔离开关概述•隔离开关的维护与保养•案例分析与实践经验2023REPORTINGPART01隔离开关概述定义与作用总结词隔离开关是一种用于在电路中隔离电源的开关设备。详细描述隔离开关主要用于在电路检修时隔离电源，以保护检修人员和设备安全。它通常安装在高压开关柜、变压器、母线等设备上，作为电源的入口或出口开关使用。类型与结构总结词隔离开关有多种类型，如户内式、户外式、柱上式等，其结构包括操作机构、导电部分、绝缘支撑等部分。详细描述根据使用环境和安装方式的不同，隔离开关可分为多种类型，如户内式、户外式、柱上式等。其结构主要包括操作机构、导电部分、绝缘支撑等部分。操作机构用于实现开关的机械操作，导电部分用于接通和断开电路，绝缘支撑用于支撑和固定导电部分。工作原理与特点总结词隔离开关的工作原理主要依赖于机械操作，其特点包括隔离电源、保护检修人员和设备安全等。详细描述隔离开关通过机械操作实现电路的接通和断开。在正常情况下，隔离开关处于闭合状态，电流通过导电部分流过；当需要断开电路时，操作机构将导电部分拉开，使电路断开。由于其具有明显的断开点，隔离开关可以有效地隔离电源，保护检修人员和设备安全。此外，隔离开关还具有操作简便、使用安全可靠等特点。2023REPORTINGPART02隔离开关的检修检修周期与项目检修周期根据隔离开关的类型和使用情况，确定检修周期为1-3年不等。检修项目检查隔离开关的机械部件、电气性能、绝缘性能等，确保其正常工作。检修流程与注意事项检修流程先进行外观检查，然后进行机械动作试验，最后进行电气性能测试。注意事项在检修过程中，应遵循安全规程，确保电源已断开，并使用合适的工具和防护措施。常见故障与处理方法机械卡涩对机械部件进行清洁和润滑，严重时更换部件。触头接触不良调整触头位置或更换触头材料。绝缘性能下降进行绝缘子清扫和更换，严重时更换整个隔离开关。2023REPORTINGPART03隔离开关的调整调整项目与标准触头系统调整绝缘子检查确保触头接触良好，无严重磨损，接触电阻符合标准。检查绝缘子外观完好，无裂纹、破损等现象，绝缘性能良好。操作机构调整接地开关调整检查操作机构是否灵活，无卡滞现象，动作准确可靠。确保接地开关正常工作，无卡滞现象，分合闸位置准确。调整方法与步骤触头系统调整操作机构调整拆下触头，清理表面污垢和氧化物，检查触指有无变形或损坏，更换损坏的触指，重新装配并测试接触电阻。检查操作机构各部件是否正常，对存在问题的部件进行更换或修复，对操作机构进行润滑保养，调整操作机构的行程和力矩，确保其动作准确可靠。绝缘子检查接地开关调整外观检查绝缘子表面有无裂纹、破损等现象，如有问题及时更换。进行绝缘电阻测试，确保绝缘性能良好。检查接地开关的各部件是否正常，对存在问题的部件进行更换或修复。进行分合闸操作测试，检查其动作是否准确可靠。调整后的测试与验收外观检查动作测试检查隔离开关各部件是否完好，无损坏现象。进行分合闸操作测试，检查隔离开关的动作是否准确可靠。电气测试验收标准进行绝缘电阻测试、导电回路电阻测试等电气性能测试，确保隔离开关的电气性能符合标准。按照相关标准和规范进行验收，确保隔离开关的各项性能指标符合要求。2023REPORTINGPART04隔离开关的维护与保养日常维护与保养清洁定期清洁隔离开关的表面，保持其整洁，防止灰尘和污垢影响其正常工作。每日检查检查隔离开关的机械部分和电气部分是否有异常，如发现异常应及时处理。紧固定期检查并紧固隔离开关的螺栓、螺母等紧固件，确保其牢固可靠。定期检查与试验定期检查按照规定的时间间隔对隔离开关进行检查，包括机械部分和电气部分。试验对隔离开关进行必要的试验，如机械操作试验、电气性能试验等，以确保其性能正常。维护保养的注意事项安全第一010203在进行隔离开关的维护保养时，应始终把安全放在第一位，遵循安全规程，确保操作人员的人身安全和设备安全。严格按照规定操作维护保养时应严格按照规定操作，不要随意更改或省略规定的步骤。发现异常及时处理在维护保养过程中，如发现异常情况，应...
