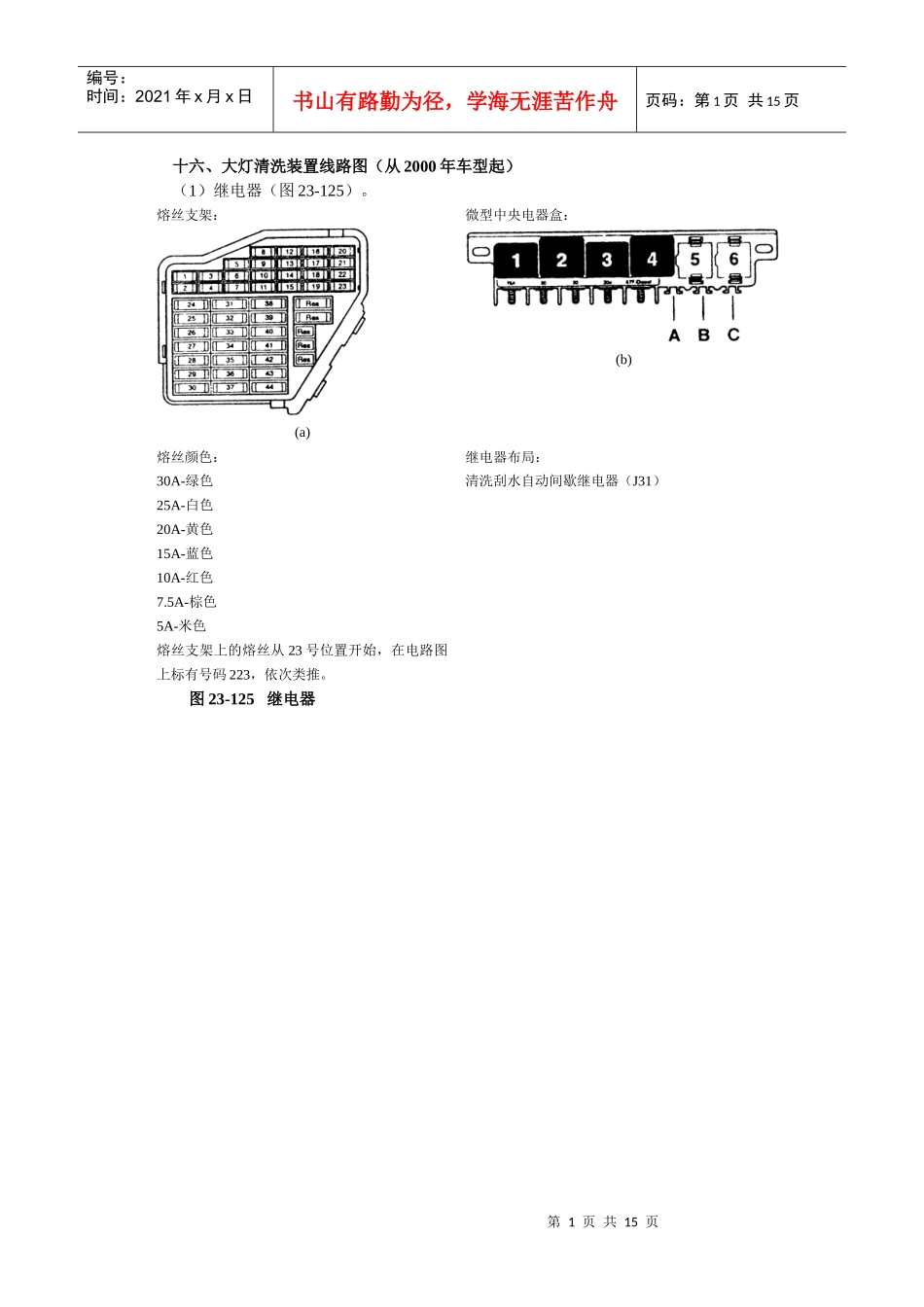

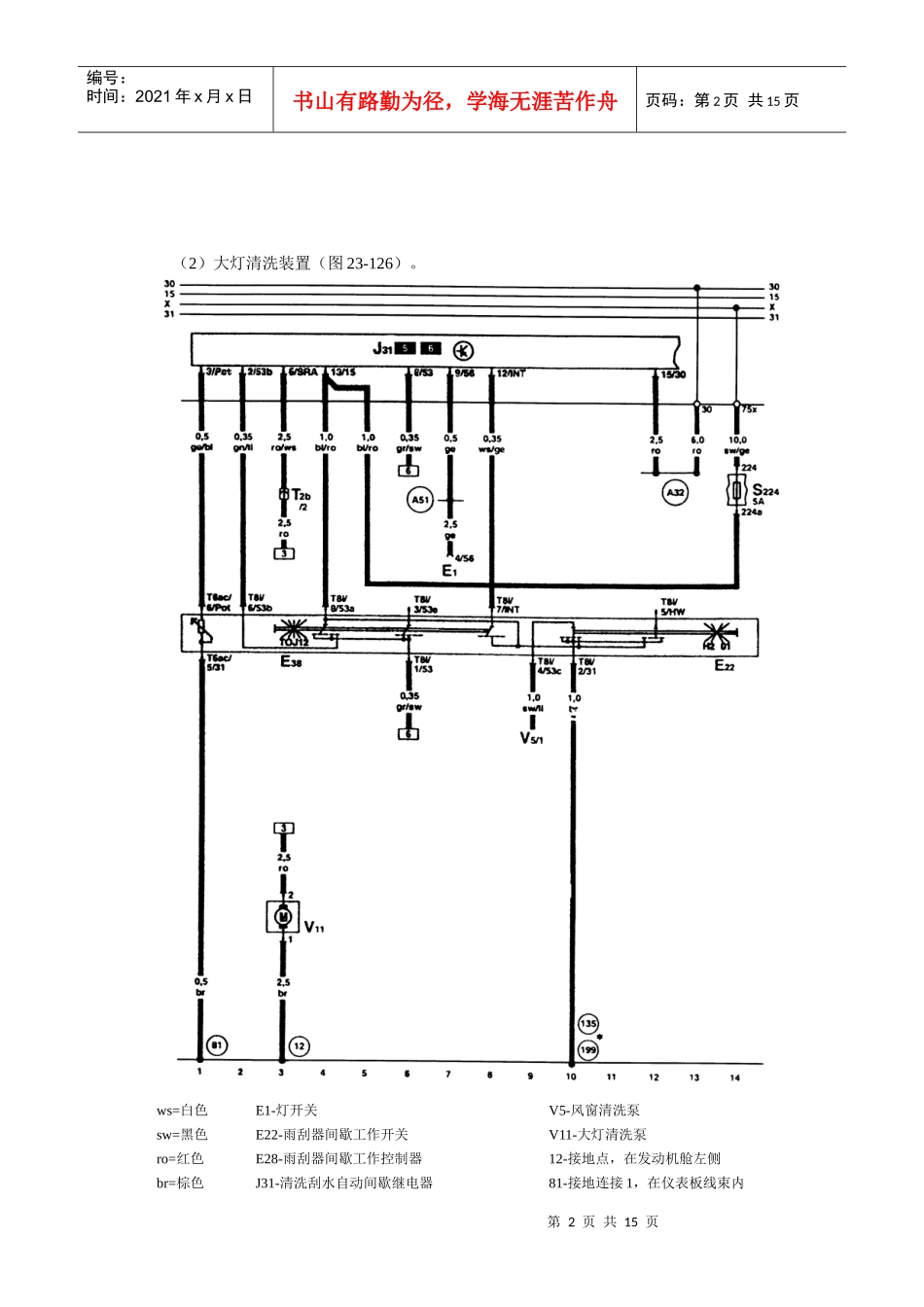

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页十六、大灯清洗装置线路图（从2000年车型起）（1）继电器（图23-125）。熔丝支架：(a)微型中央电器盒：(b)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从23号位置开始，在电路图上标有号码223，依次类推。继电器布局：清洗刮水自动间歇继电器（J31）图23-125继电器第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页（2）大灯清洗装置（图23-126）。ws=白色sw=黑色ro=红色br=棕色E1-灯开关E22-雨刮器间歇工作开关E28-雨刮器间歇工作控制器J31-清洗刮水自动间歇继电器V5-风窗清洗泵V11-大灯清洗泵12-接地点，在发动机舱左侧81-接地连接1，在仪表板线束内第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色S224-熔丝支架上熔丝T2b-插头，2孔，黑色，左侧A柱分线器T6ac-插头，6孔，棕色，在雨刮器间歇工作控制器上T8i-插头，8孔，在雨刮器开关上135-接地连接2，在仪表板线束内199-接地连接3，在仪表板线束内A32-正极连接（30），在仪表板线束内A51-连接（56），在仪表板线束内*两种都可能图23-126大灯清洗装置十七、移动电话线路图（从2000年车型起）（1）继电器（图23-127）。熔丝支架：(a)微型中央电器盒：(b)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从23号位置开始，在电路图上标有号码223，依次类推。图23-127继电器第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页（2）移动电话（一）（图23-128）。第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色D-点火开关J412-电话电控单元R38-电话麦克风S5-熔丝支架上熔丝S8-熔丝支架上熔丝T2au-插头，2孔，用于麦克风，左侧A柱分线器T3as-插头，3孔，蓝色，左侧A柱分线器T15a-插头，15孔，蓝色，左侧A柱分线器270-接地连接，在电话线束内A2-正极连接（15），在仪表板线束内A20-连接（15a），在仪表板线束内A52-正极连接2（30），在仪表板线束内A32-正极连接（30），在电话线束内图23-128移动电话（一）第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页（3）移动电话（二）（图23-129）。ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色J218-仪表板内组合处理器J412-电话电控单元R-收录机T10z-插头，10孔，红色，收录机插头ⅣT15a-插头，15孔，蓝色，左侧A柱分线器T32-插头，32孔，蓝色，在仪表板上A19-连接（58s），在仪表板线束内（开关照明）A108-连接（车速信号），在仪表板线束内第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页gr=灰色li=紫色ge=黄色图23-129移动电话（二）（4）移动电话（三）（图23-130）。ws=白色J412-电话电控单元R54-移动电话第8页共15页第7页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共15页sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色R-收录机R1-天线接头R24-天线放大器R45-天线放大器（电话/收录机）R51-收录机/电话/停车加热天线R52-收录机/电话天线R86-移动电话放大器44-接地点，左侧A柱下部270-接地连接，在电话线束内*带鞭形天线的车**带隔音玻璃的车图23-130移动电话（三）十八、Concert立体声收录机线路图（从2000年车型起）（1）继电器（图23-131）。熔丝支架：(a)微型中央电器盒：(b)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从23号位置开始，在电路图上标有号码223，依次类推。继电器布局：清洗刮水自动间歇继电器（J31）图23-131继电器第9页共15页第8页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
